川崎CP180配套松软麻袋装夹取机构

这款夹取机构是专为工业机器人配套设计的末端执行工装，主要适配川崎CP180型号重载码垛机器人，应用于粮食、饲料、建材粉料等行业的松软麻袋包装后段工序，可在包装线出料位、托盘码垛位之间完成整袋物料的转移、堆叠作业，解决传统人工搬运软袋劳动强度大、码垛规整度差、易出现袋体破损漏料的痛点，适配单袋重量25-50kg的麻袋装物料，可兼容不同幅宽的常规麻袋规格，无需更换夹爪即可覆盖产线多数产品的夹取需求。

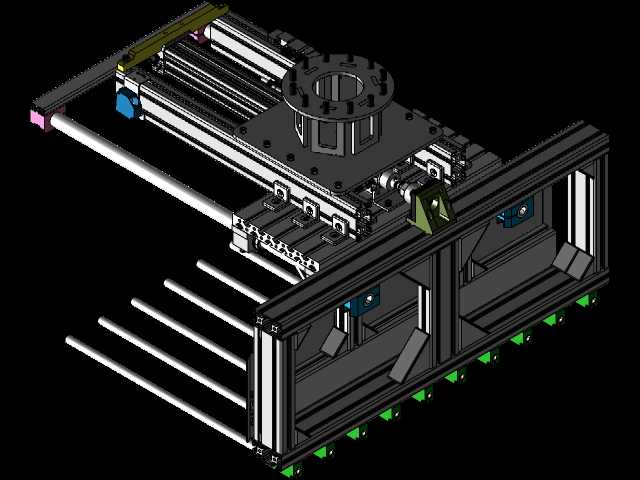

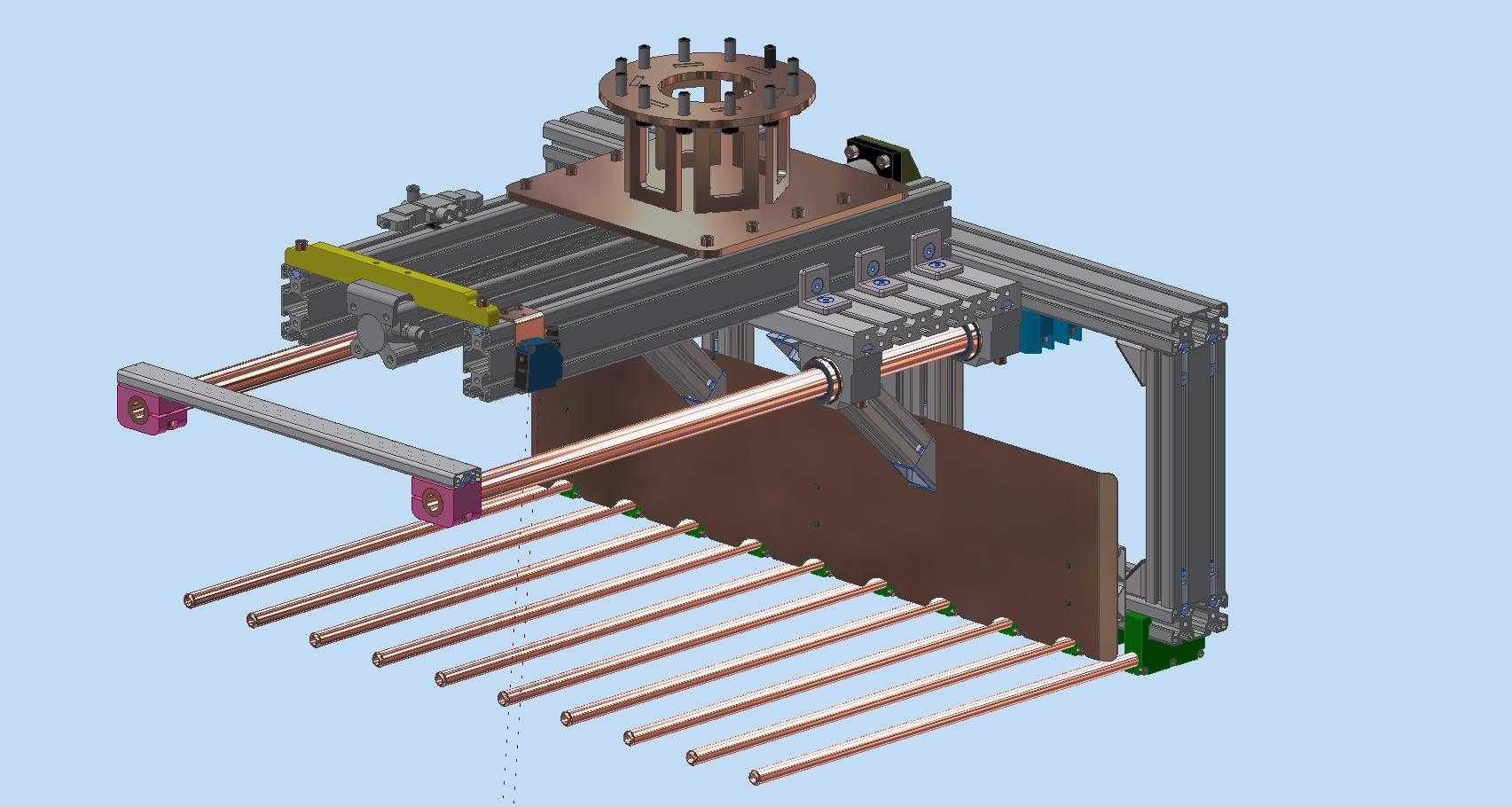

从功能特性来看，该机构采用卧式排布的多杆同步夹取结构，整组夹指采用等间距平行排布，接触麻袋的部位做了圆弧钝化处理，避免尖锐棱角刮破袋体表面的麻线编织层，夹指表面可根据物料特性加装防滑橡胶垫，提升夹取时的摩擦力，防止软袋在高速搬运过程中出现滑落偏移。机构的开合动作采用线性导轨导向，搭配气动驱动组件实现夹指的同步张合，开合行程可根据麻袋的实际装料厚度进行调节，夹取力度可通过气源压力调整，既保证夹取时袋体不会松脱，也不会因夹持力过大挤破袋体导致物料撒漏。顶部的法兰安装座采用标准机器人末端连接尺寸，可直接与川崎CP180机器人的末端法兰对接，无需额外制作转接板，安装时仅需对准定位销孔锁紧固定螺栓即可完成装配，大幅缩短现场调试的周期。

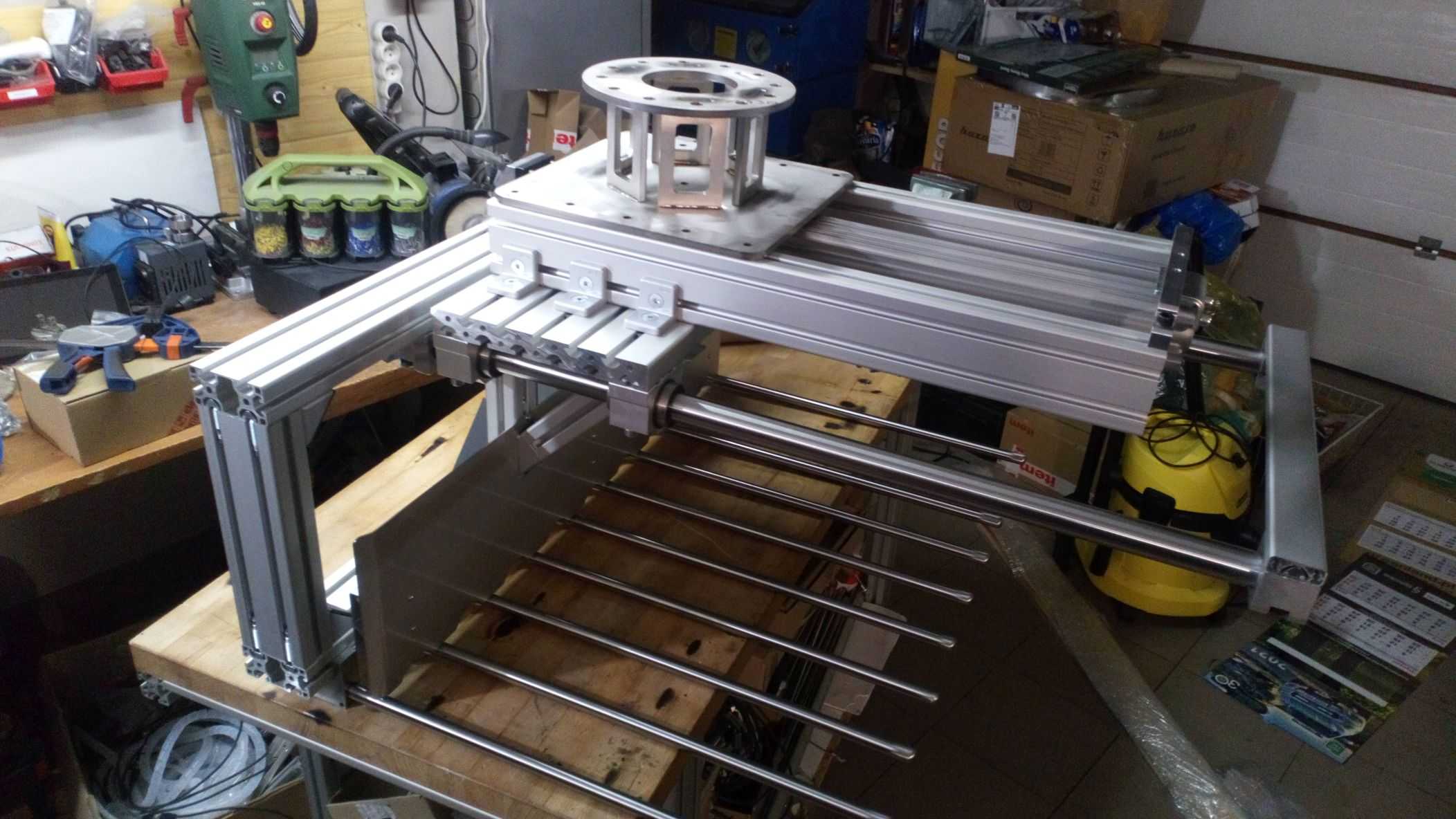

设计思路上，整体框架采用工业铝型材搭配加工件组装而成，在保证整体结构刚性的前提下尽可能降低末端工装的自重，减少机器人运行时的负载余量占用，提升机器人高速运动时的稳定性。横向布置的导向光轴采用硬质镀铬处理，表面粗糙度低、耐磨性能好，长期往复运行也不会出现卡顿磨损的问题，夹指的安装位置预留了调节槽位，可根据不同规格麻袋的尺寸调整夹指的间距与伸出长度，适配产线多规格产品的柔性生产需求。机构的气路管线全部采用内置走线设计，沿型材框架内部排布，避免机器人运动过程中管线与周边设备发生剐蹭拉扯，提升设备运行的可靠性。

安装边界方面，该夹取机构收拢状态下整体横向宽度适配常规码垛工位的空间要求，最大张开行程可覆盖常规50kg装麻袋的幅宽，顶部安装法兰的定位孔距与机器人末端输出法兰完全匹配，安装后整体重心位于法兰中心轴线上，不会给机器人带来额外的偏载力矩，可适配机器人全行程范围的运动姿态，在码垛工位的高低位切换、水平转移过程中都能保持夹取的稳定性，不会出现袋体晃动掉落的问题。
