电箱塑件一出八注塑模具结构设计

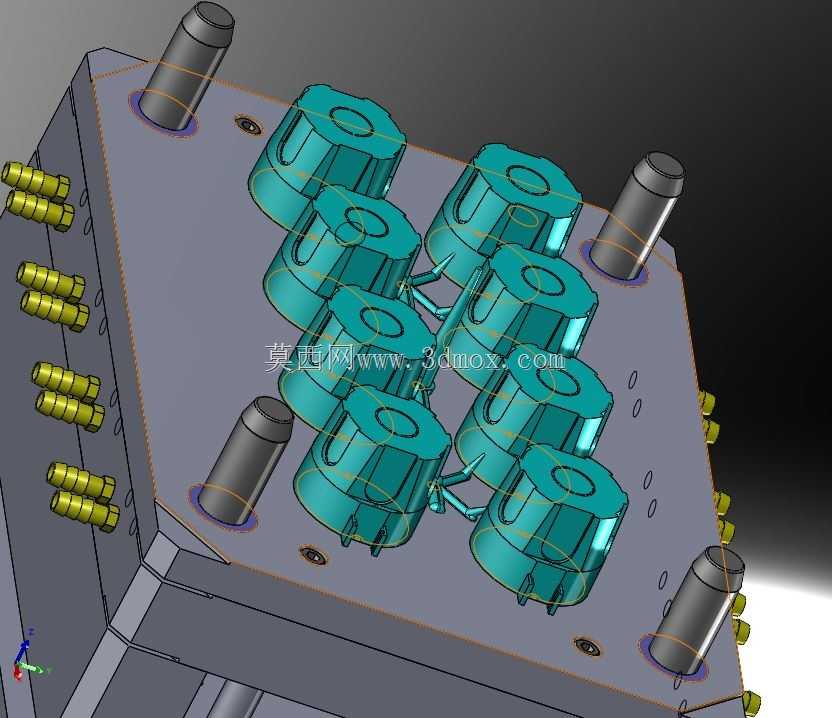

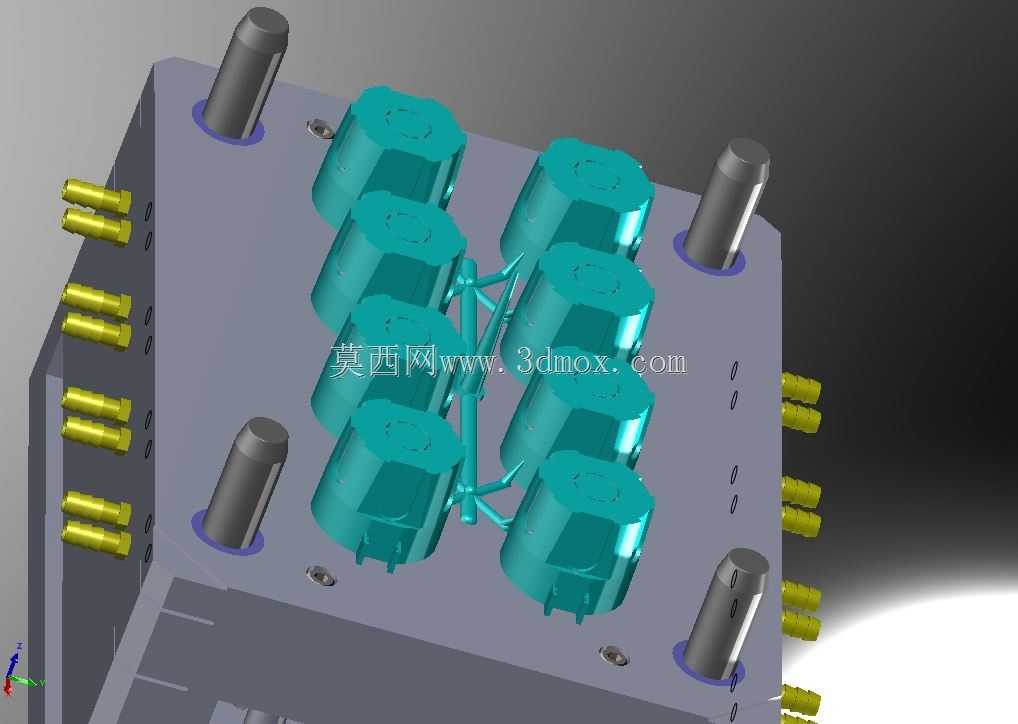

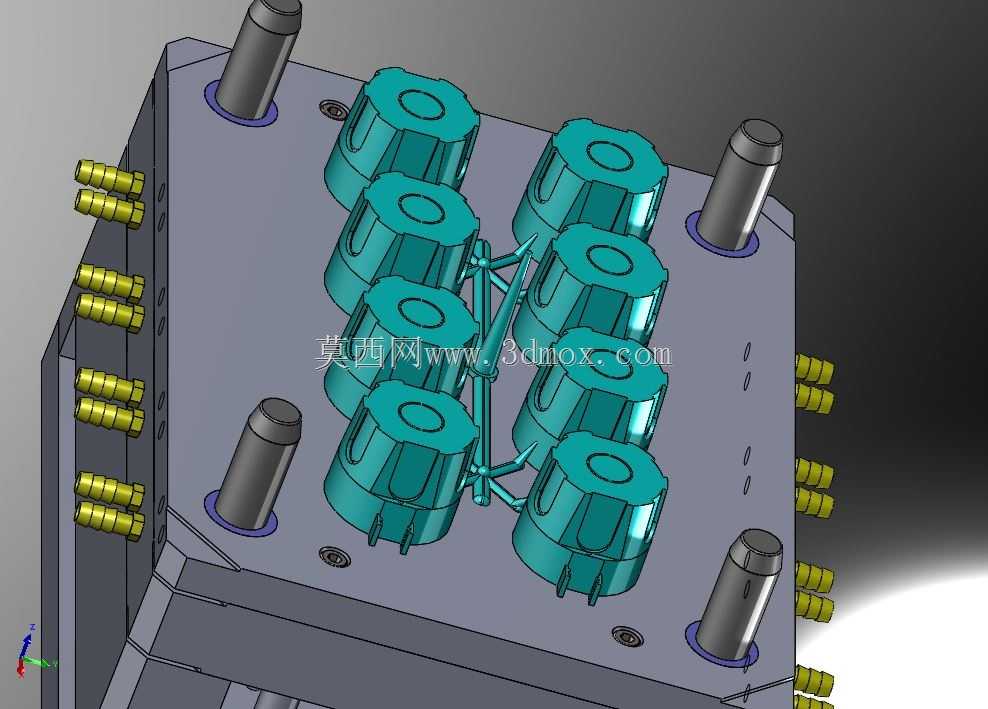

多腔注塑模量产时最容易出现的填充不均问题，在这套八腔电箱模具上被针对性做了结构平衡处理。流道采用H型对称排布，从主浇道到每一个型腔的熔料行进路径长度差控制在0.2mm以内，避免靠近主浇道的型腔过保压飞边、远端型腔缺料的常见缺陷，分流道截面做了梯形设计，比圆形流道的加工难度更低，热量留存效果也能满足PP、ABS这类常用电箱壳体塑料的充模要求。

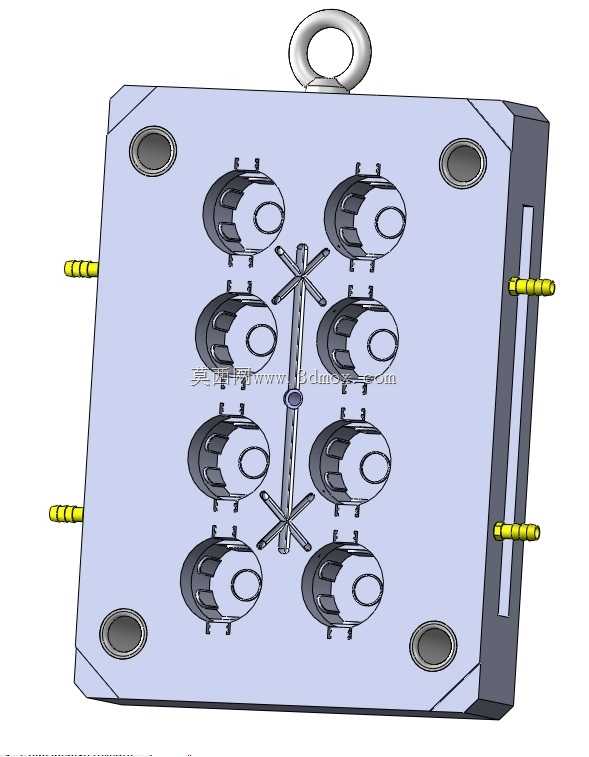

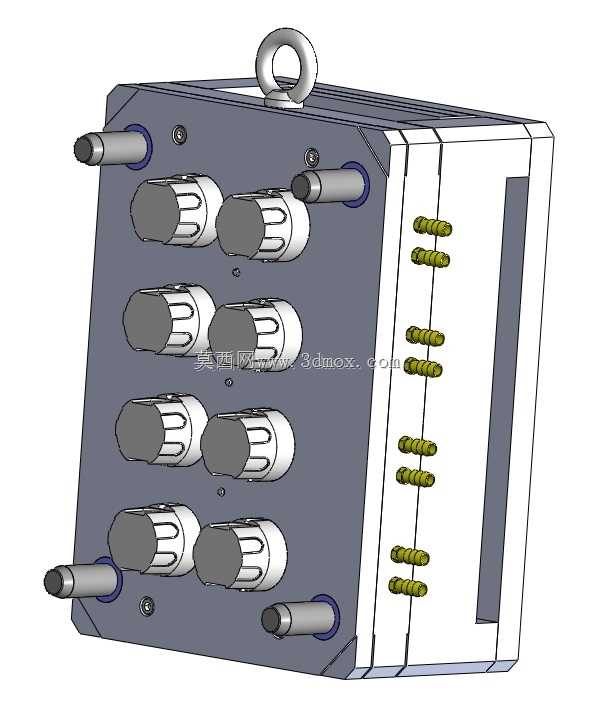

型腔排布围绕模具中心做圆周对称，八组电箱塑件成型腔两两一组分布在四个象限，导柱设置在模具四角，直径选了32mm的标准规格，导套嵌入动模板的深度比常规设计多5mm，合模时的导向行程更长，即便高速开合模也不会出现型腔错位的问题，毕竟多腔模一旦错位，所有型腔的塑件都会出现壁厚不均，整批报废的损失远大于导套加深的加工成本。

冷却水路顺着每个型腔的外壁做了环绕式布置，水路距离型腔壁的距离统一保持在15mm，相邻水孔的间距控制在3倍孔径，不会出现局部冷却过快导致的塑件翘曲，电箱壳体的侧壁有多处卡扣安装位，对应位置的冷却水路特意做了避空，防止冷却不均导致卡扣处内应力集中，装配时容易断裂。

顶出机构采用顶针加顶板的组合形式，每个电箱塑件的底部平面布置4根直径2mm的圆顶针，侧壁的加强筋位置对应设置扁顶针，扁顶针的厚度刚好匹配加强筋的宽度，顶出时不会在塑件表面留下明显顶痕，也不会顶穿筋位。顶针板的导向加装了小导柱，顶出过程中顶针板不会倾斜，避免顶针和型腔孔发生干摩擦磨损，延长模具的维护周期。

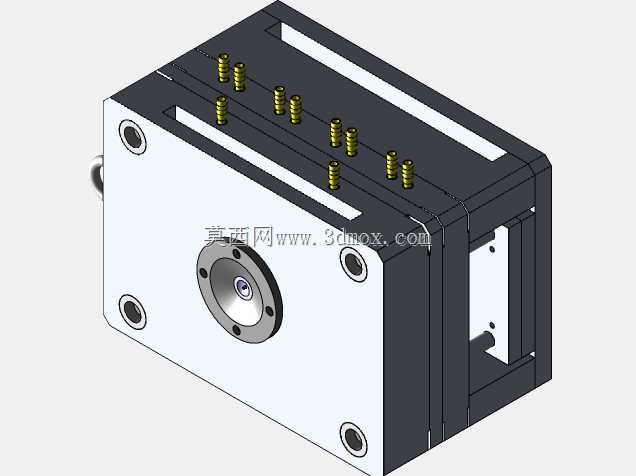

模具侧面的多组黄铜水嘴做了分层排布，进出水标识清晰，安装水管时不会出现接错管路的问题，水嘴选用标准规格，后期更换配件不需要单独定制。型腔和型芯都采用了镶拼式结构，易磨损的边角位置单独做了镶件，后续生产中如果出现磨损，只需要更换对应镶件即可，不需要整体更换模仁，大幅降低后期维护成本。

这套模具的结构完全适配160吨规格的卧式注塑机，哥林柱间距、最大模厚、开模行程都做了匹配校验，装模时不需要额外加装垫板或者改装结构，量产时的成型周期能控制在25秒以内，八腔同时成型的生产效率比单腔模具提升近6倍，塑件的尺寸一致性也能满足电箱装配的公差要求。
