自制桌面级FDM熔融沉积成型3D打印机结构

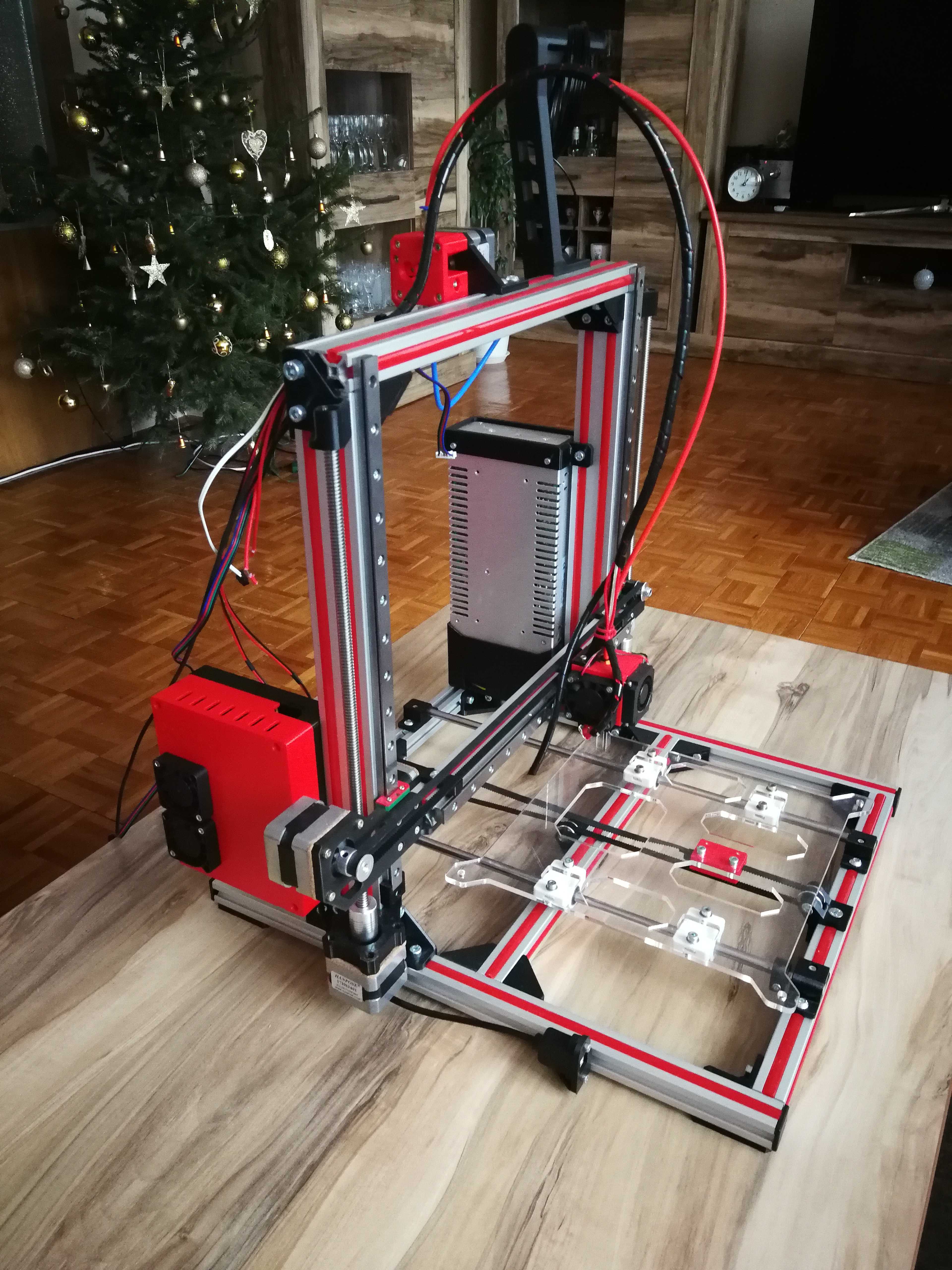

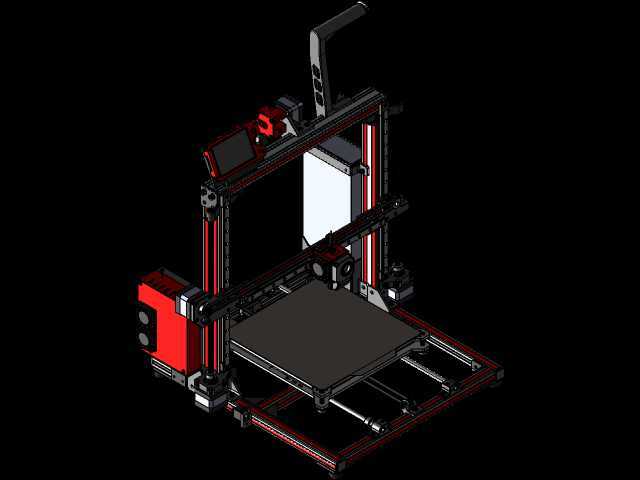

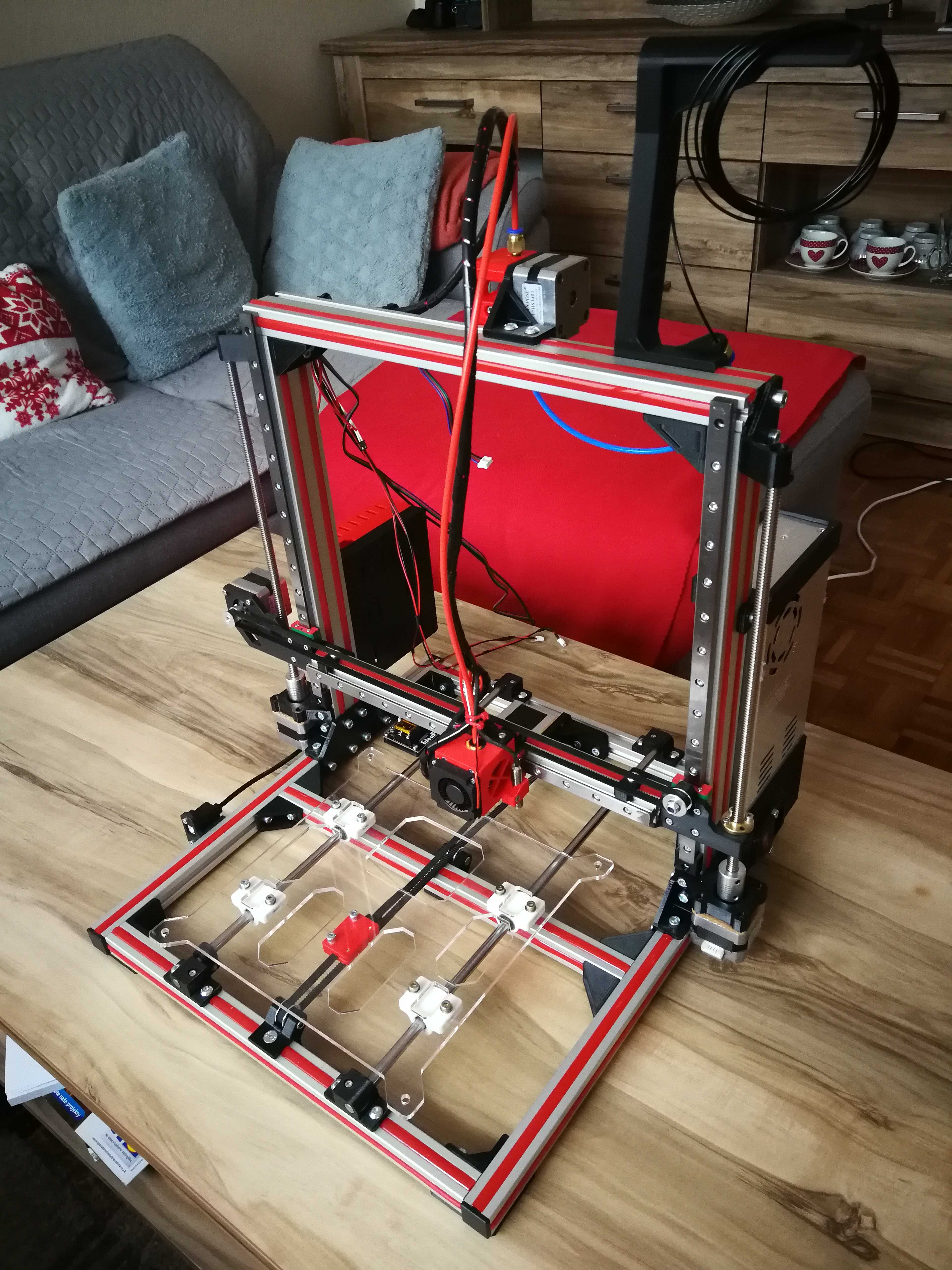

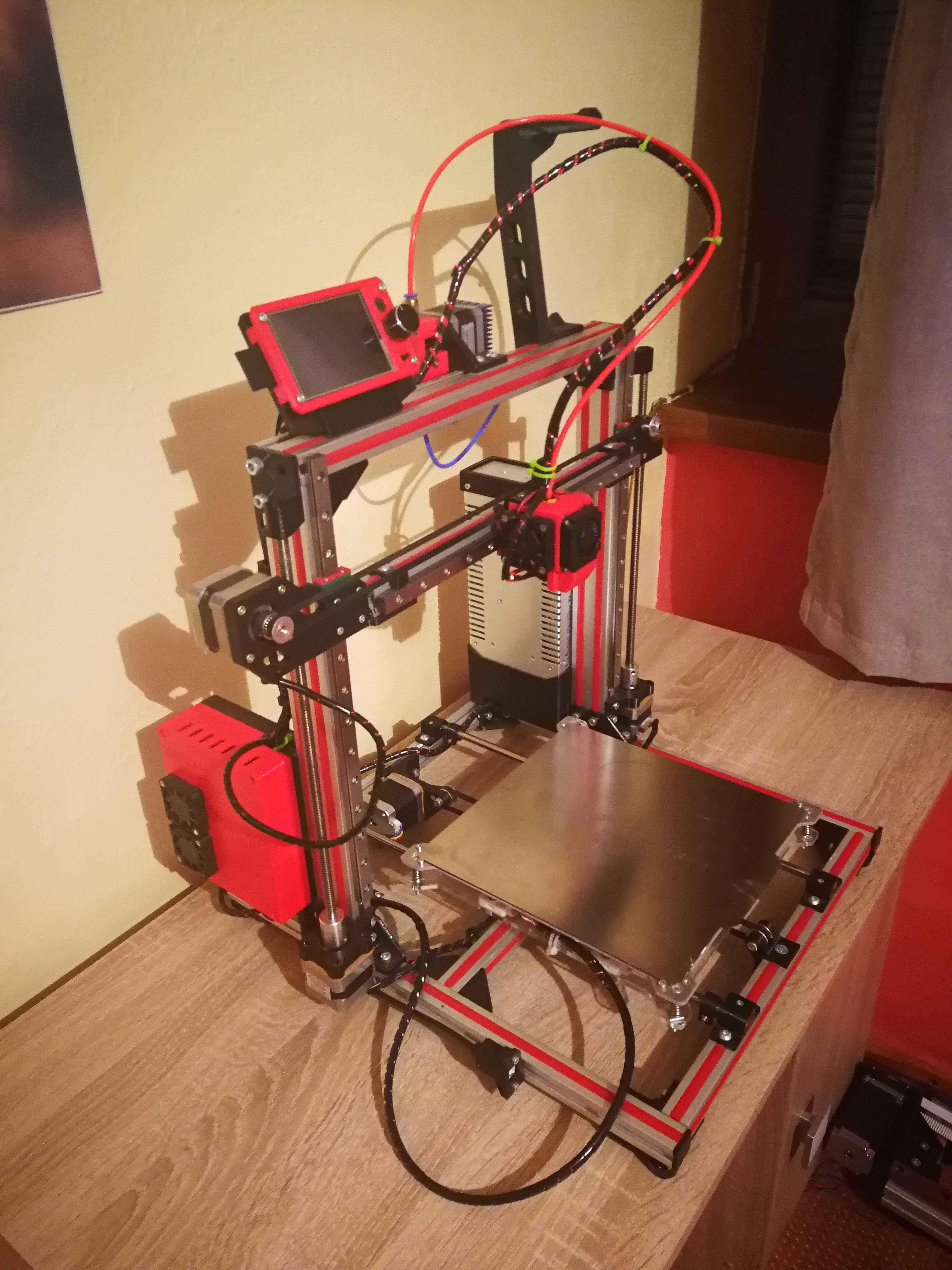

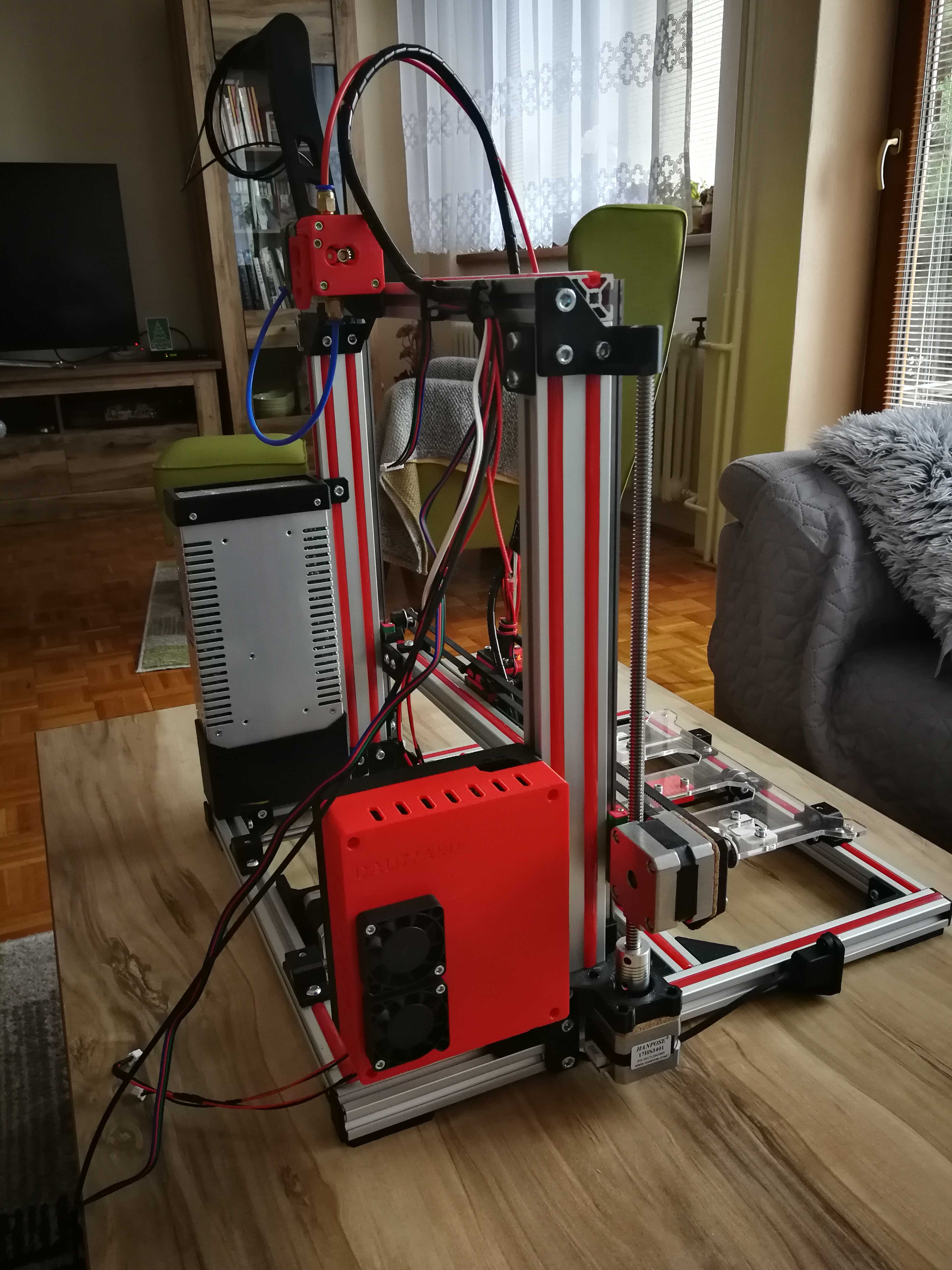

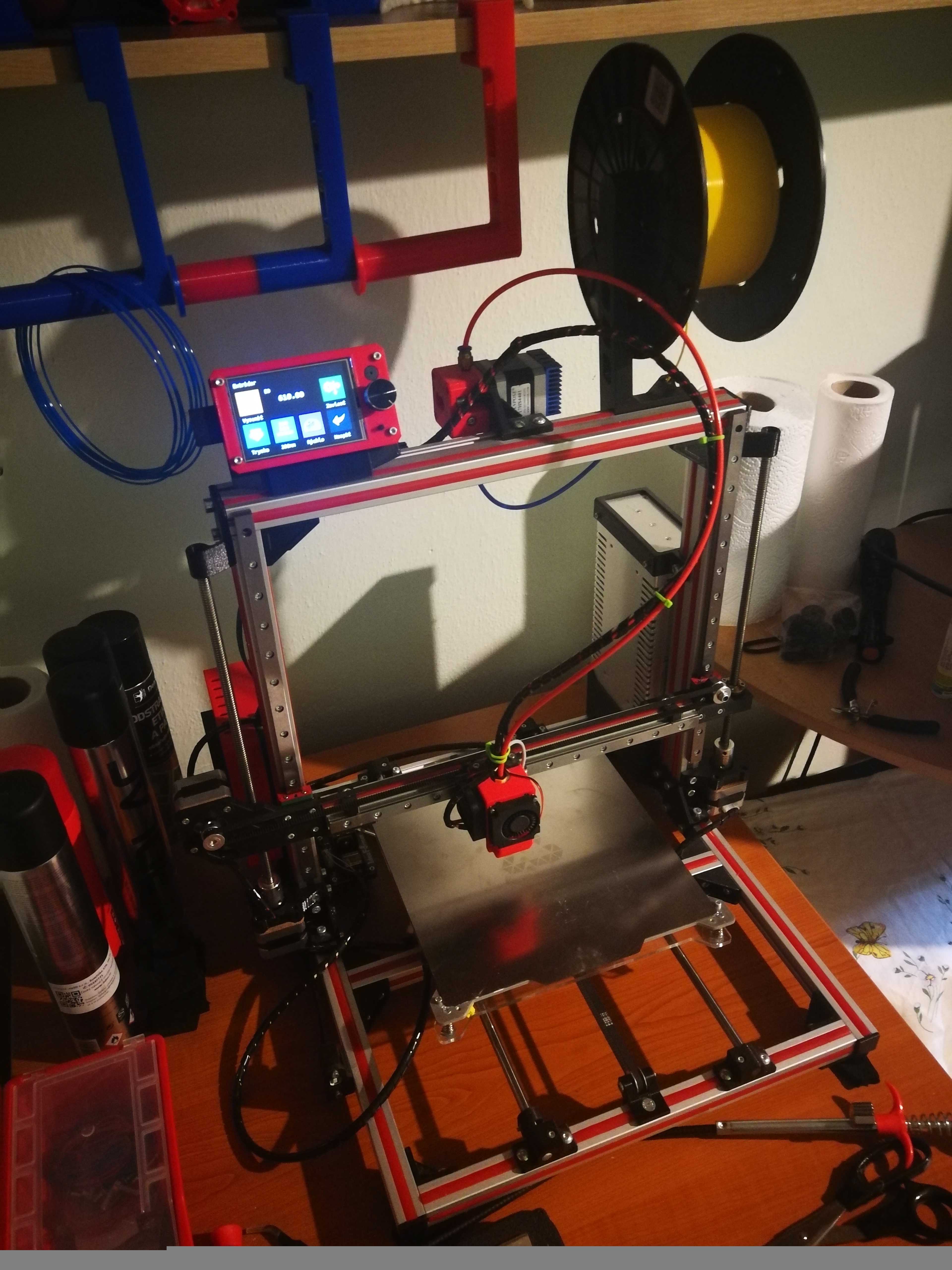

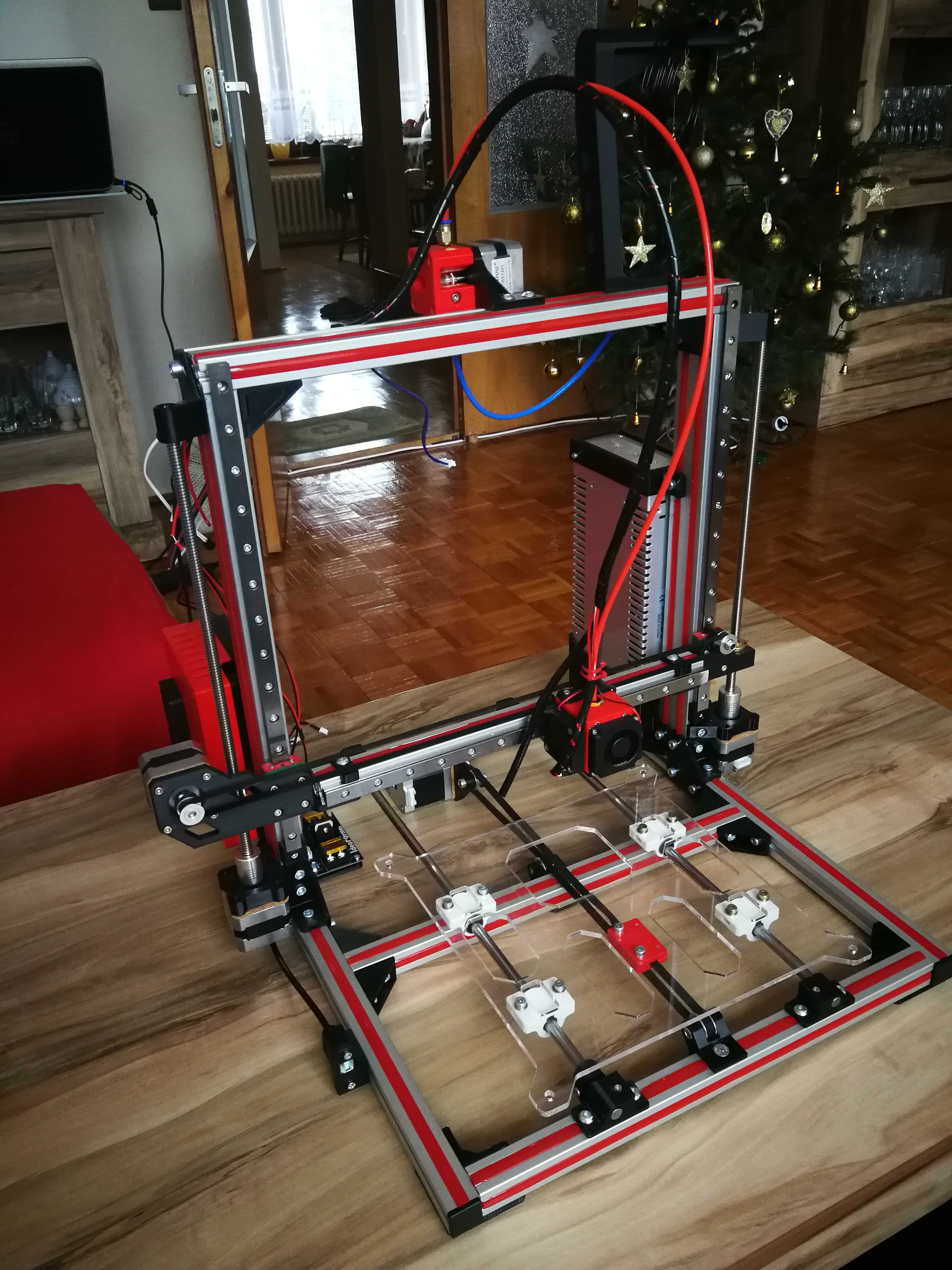

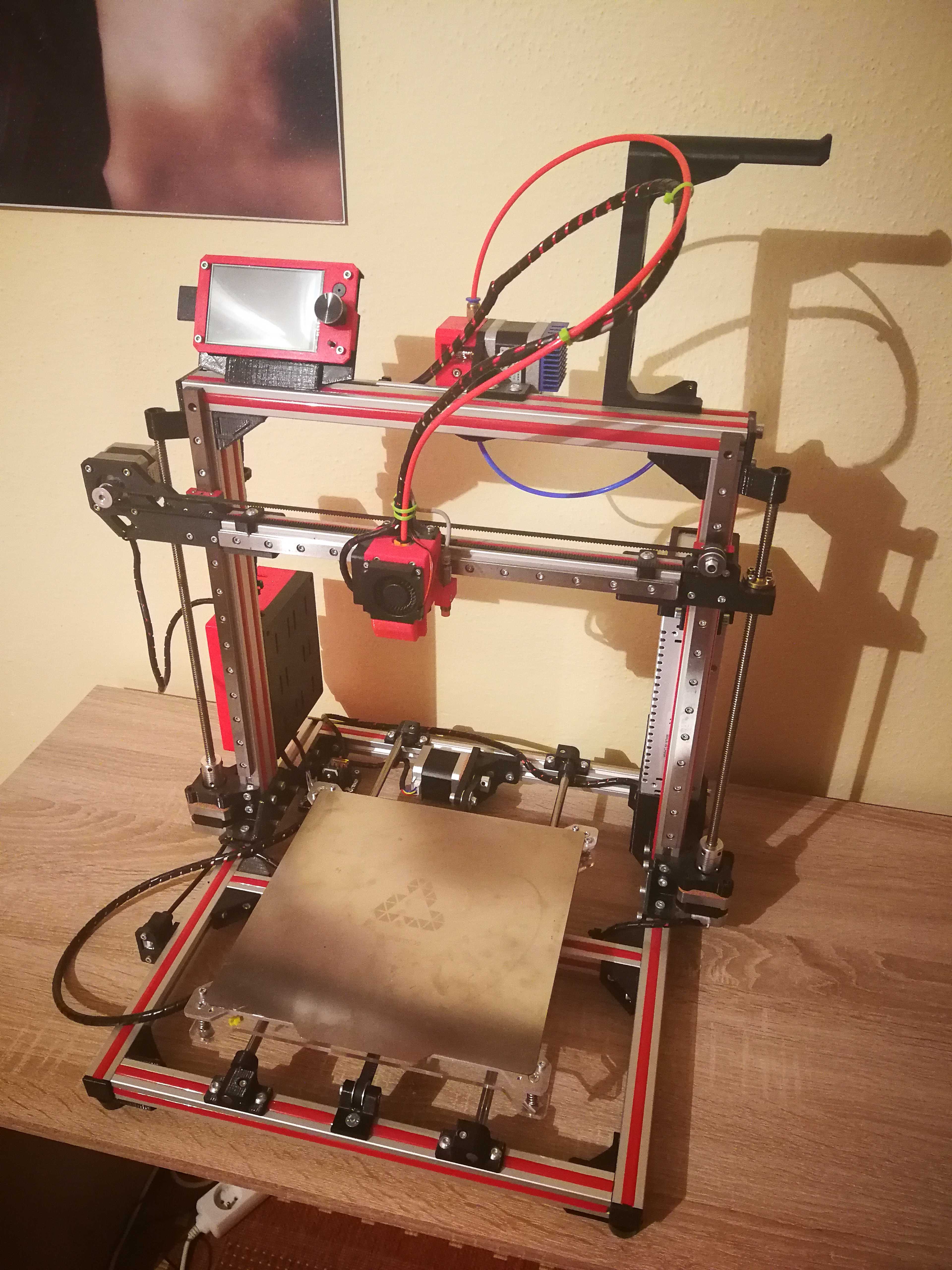

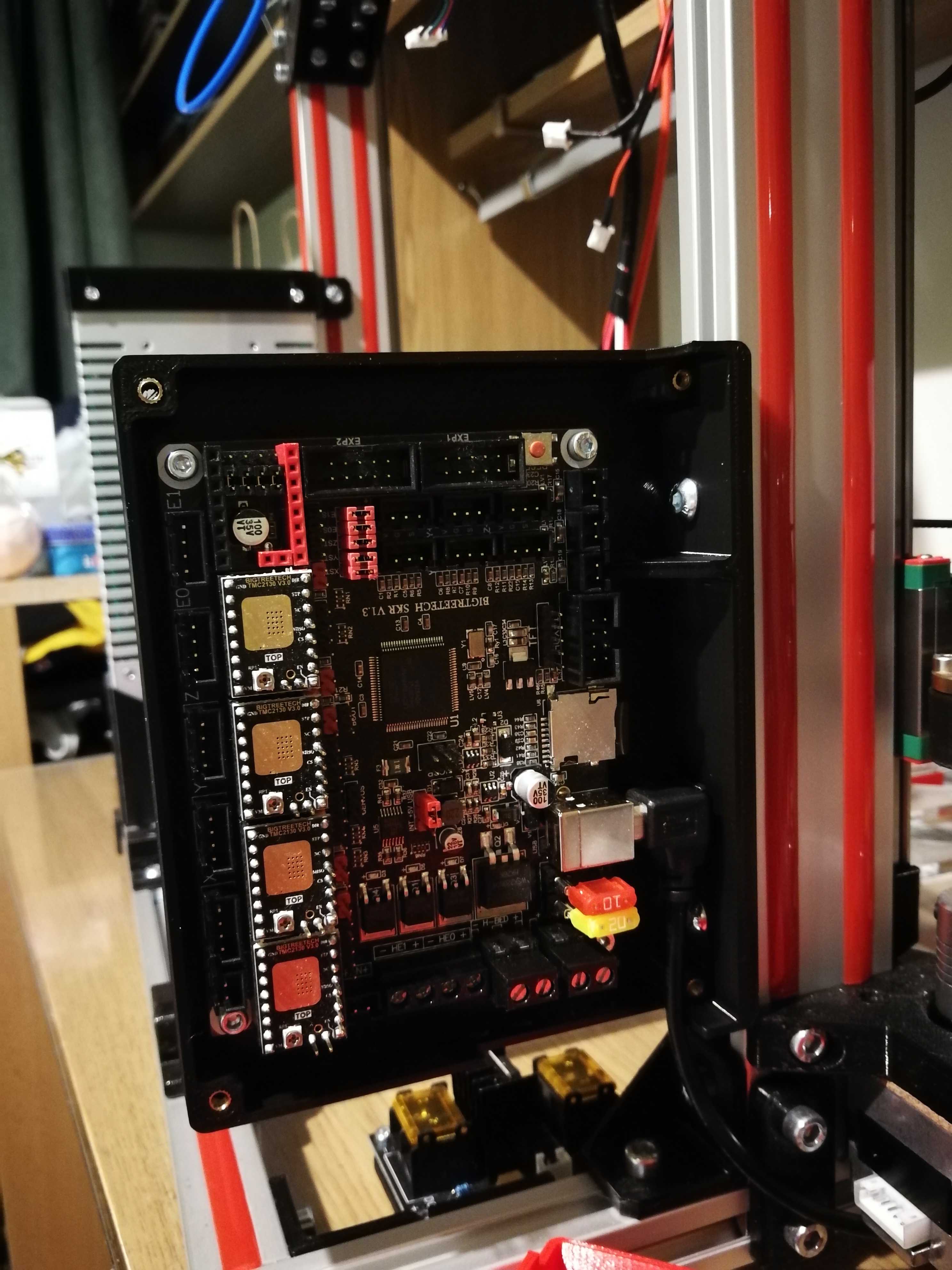

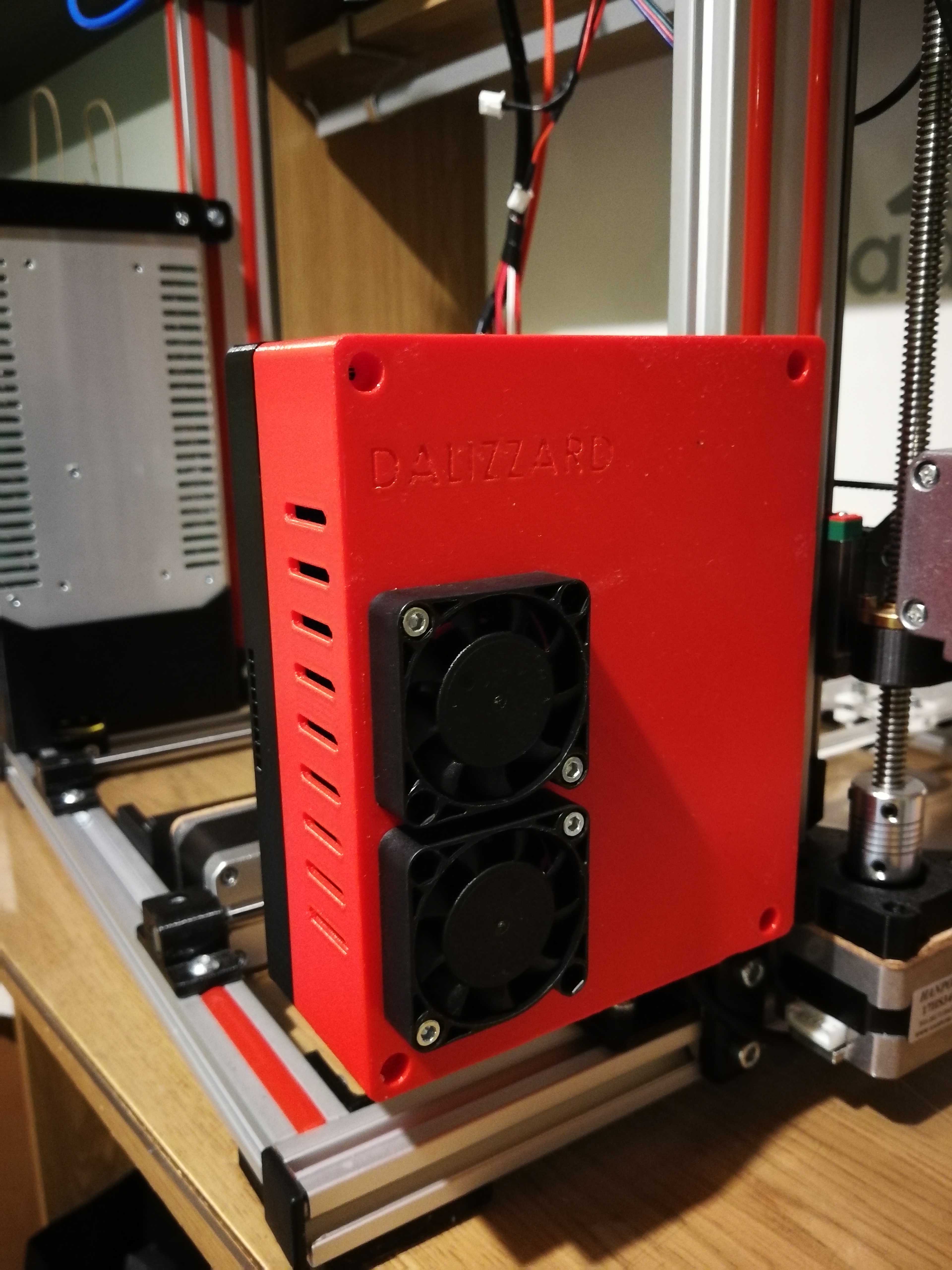

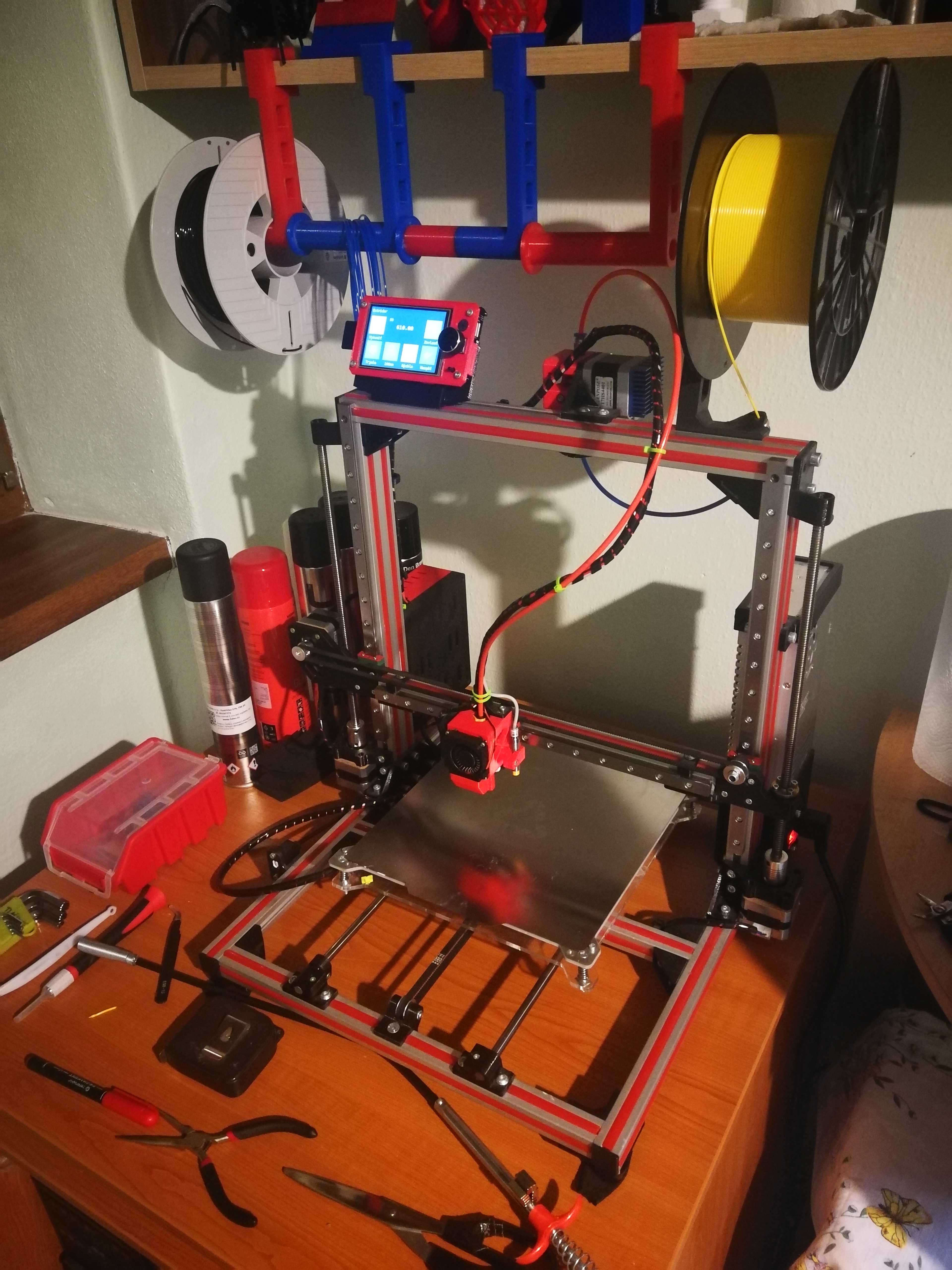

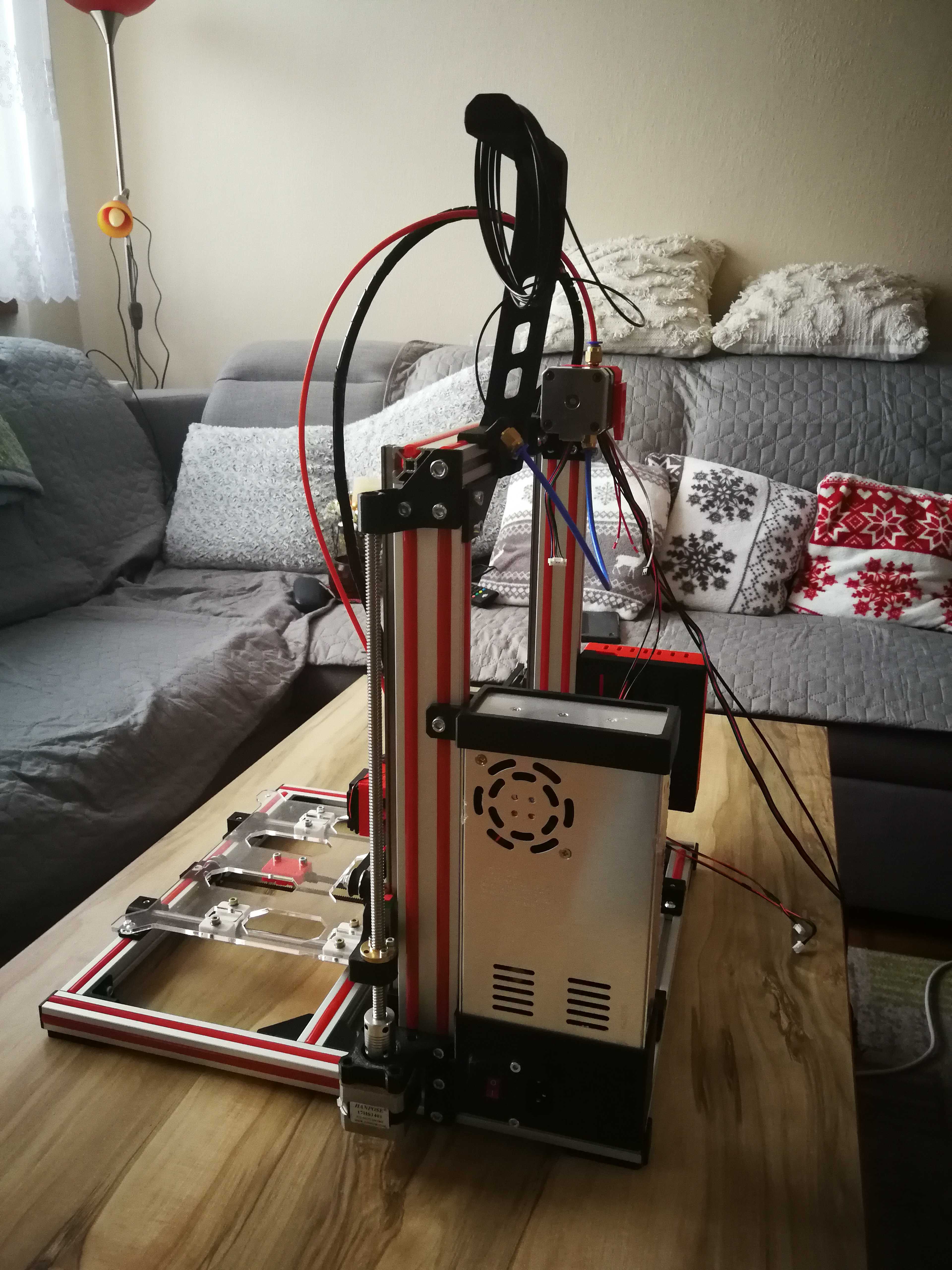

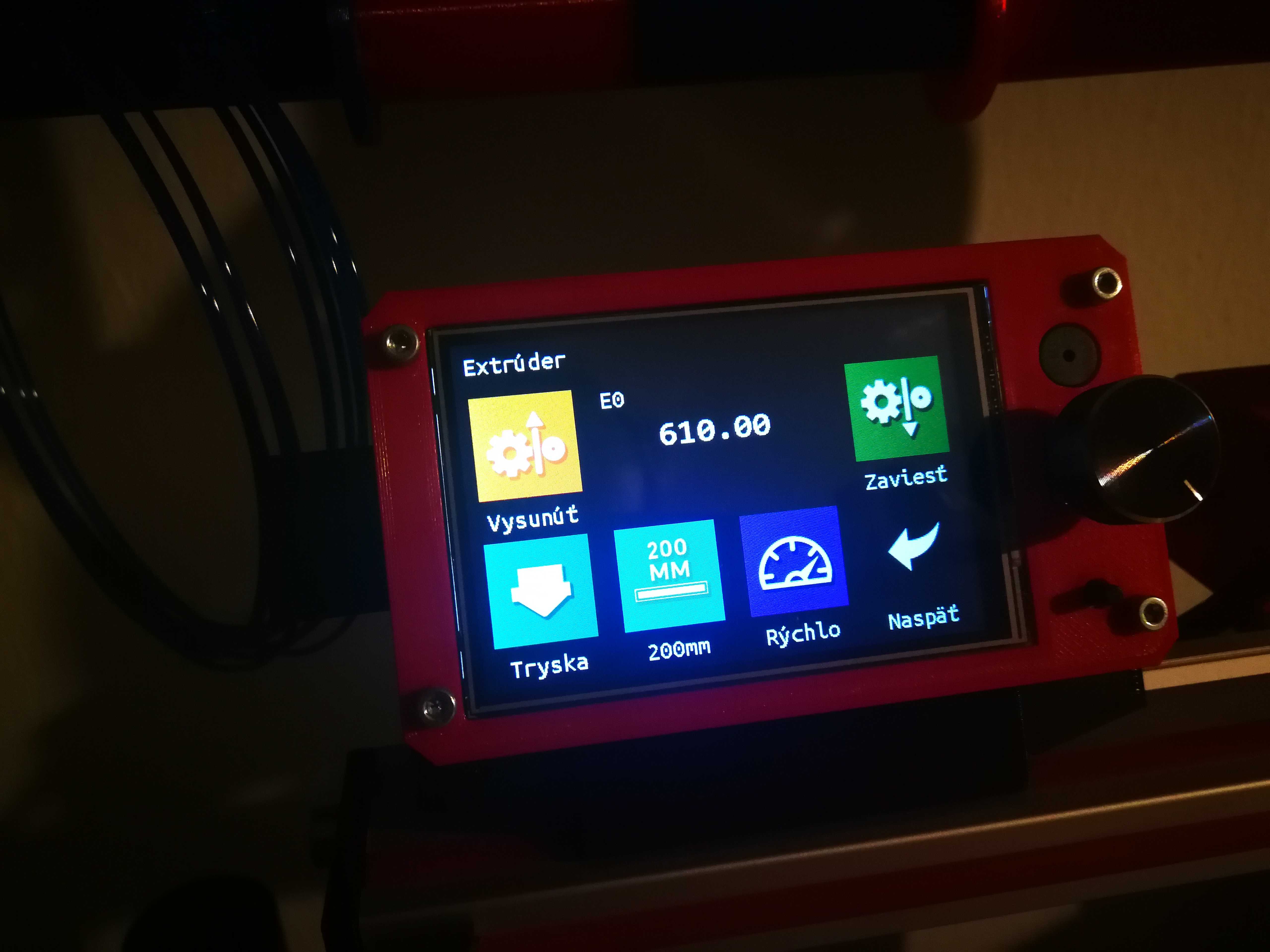

这款桌面级熔融沉积成型设备，主要面向个人创客、小型工作室、校园创新实验室等场景使用，可满足日常创意原型制作、非标小零件打样、教学实操演示、手办模型创作等多类需求，能够将三维数字模型直接转化为实体塑件，省去传统加工中开模、外协加工的等待周期，大幅降低小批量定制件的制作门槛。设备整体采用铝型材搭建框架主体，型材槽道可兼容标准紧固件安装，既保证了整体结构的刚性，又预留了充足的改装拓展空间，用户可根据自身使用需求加装耗材监测、自动调平、 enclosure 保温罩等拓展组件。运动结构采用十字轴传动布局，X轴负责打印头的横向移动，Y轴负责成型平台的纵向进给，Z轴采用双丝杆配合直线导轨传动，保证平台升降过程的平稳性，避免层纹偏移、平台晃动导致的打印失败问题。打印端采用近程挤出结构，耗材从挤出机到喷嘴的路径更短，回抽响应速度更快，既可以打印常规PLA耗材，也能适配TPU柔性耗材、PETG工程耗材等多种材料，减少耗材弯折堵头的概率。成型平台采用可拆卸磁吸式弹簧钢面板，打印完成后可直接取下面板弯折取下成品，无需借助铲刀暴力拆卸，降低平台刮花、零件损坏的风险。设备的控制模块与电源模块集成在机身侧部的独立仓体内，走线沿型材槽道规整布置，既避免运动过程中线缆剐蹭干涉，也方便后期维护时排查线路故障。操作端配备独立的触控显示屏，可直接在设备端完成调平、预热、打印启停、参数调整等操作，无需全程连接电脑，也支持存储卡脱机打印，适配不同使用场景的操作习惯。整机安装边界适配常规桌面摆放需求，占地面积仅相当于普通台式电脑主机，无需额外占用大面积车间空间，运行噪音控制在桌面设备可接受范围内，适合办公、教学等安静场景使用。设计过程中充分考虑了DIY组装的便利性，所有结构件均采用标准化接口，零件互换性强，用户可根据手头现有配件灵活替换部分组件，降低自制过程的配件采购成本，同时结构上预留了充足的维护操作空间，日常更换喷嘴、清理喉管、调整皮带松紧度等操作都无需大范围拆解设备，大幅降低后期维护的难度。
