多工位卡瓦式夹持工装结构设计

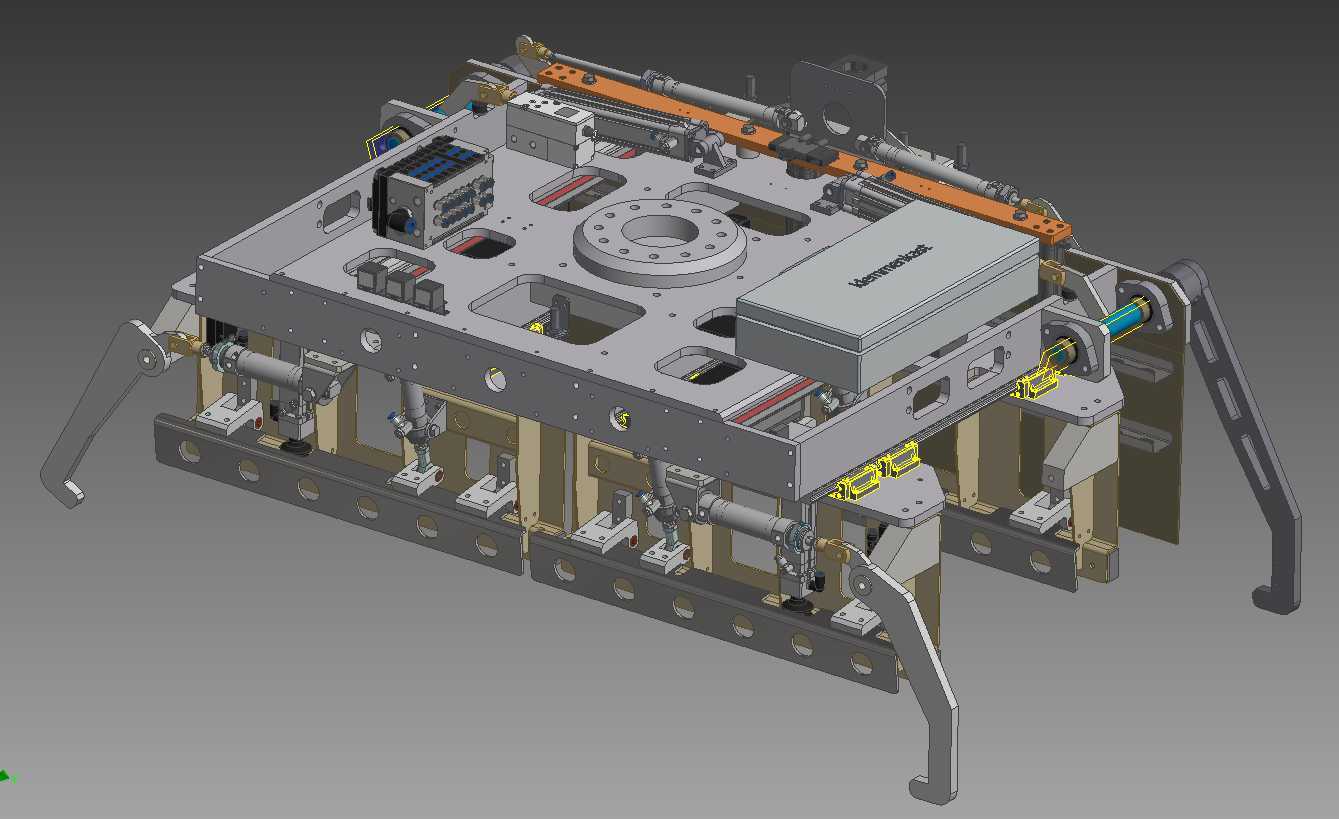

这款多手卡瓦夹持器是面向自动化生产线物料转运、多工位同步夹持作业开发的专用末端执行工装，主要应用在汽车零部件加工上下料、重型构件码垛转运、异形工件同步夹持等工业场景，适配六轴工业机器人、桁架机械手等自动化执行设备的末端安装需求，可解决传统单爪夹持器单次作业仅能抓取单工件、夹持异形构件易滑脱、多点位夹持同步性差的实际生产痛点。

从实际用途来看，该夹持器可同时对多个同规格工件完成同步夹持动作，也可通过多组卡瓦的配合抱紧大尺寸异形构件的不同受力点位，避免工件在转运过程中出现偏斜、脱落、夹持形变等问题，尤其适合带台阶、柱面、不规则接触面的工件夹持作业，在机加工自动线、重型部件装配线、物流分拣重载工位都能适配使用。

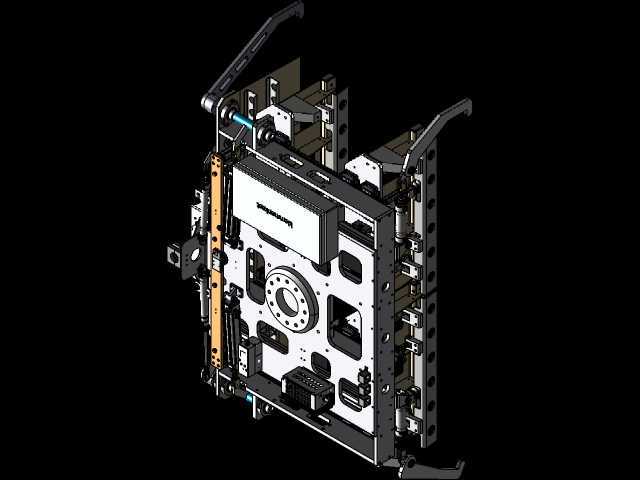

功能特性方面，该夹持器采用多组独立卡瓦夹持单元模块化布局，每组卡瓦都配备独立的驱动与导向结构，可根据工件外形自适应调整夹持行程，多组单元可同步动作也可单独控制，适配不同排布方式的工件抓取需求；卡瓦接触面做了仿形设计，可增大与工件表面的接触摩擦力，同时避免刚性接触刮伤工件表面；整体框架采用高强度钢板拼接成型，承载能力强，可适配大重量工件的夹持转运需求，框架上预留的多组安装位可根据实际作业需求增减夹持单元数量，灵活调整夹持点位分布。

设计思路上，该结构优先考虑夹持作业的稳定性与适配性，顶部设置标准法兰安装接口，可直接匹配主流工业机器人的末端安装尺寸，无需额外制作转接板；驱动元件沿框架两侧对称排布，平衡整体重量分布，降低机械手末端的偏载力矩；夹持单元采用导向杆配合直线轴承的运动结构，保证卡瓦伸缩动作的顺畅度与重复定位精度，电气与气路元件全部集成在框架内部的安装槽内，走线整齐避免作业过程中线缆剐蹭干涉。

外形尺寸与安装边界方面，该夹持器整体为方正框架式结构，顶部法兰为标准圆形安装接口，安装孔位符合通用工业机器人末端安装规范，整体外轮廓无突出尖锐结构，作业过程中不会与周边设备、工装产生干涉；各卡瓦单元的伸缩行程预留足够余量，可兼容一定尺寸范围内的工件夹持需求，底部卡瓦完全收回时整体外轮廓齐平，可顺利进出狭窄的机床加工舱、料箱等作业空间，适配不同工况下的作业空间限制。
