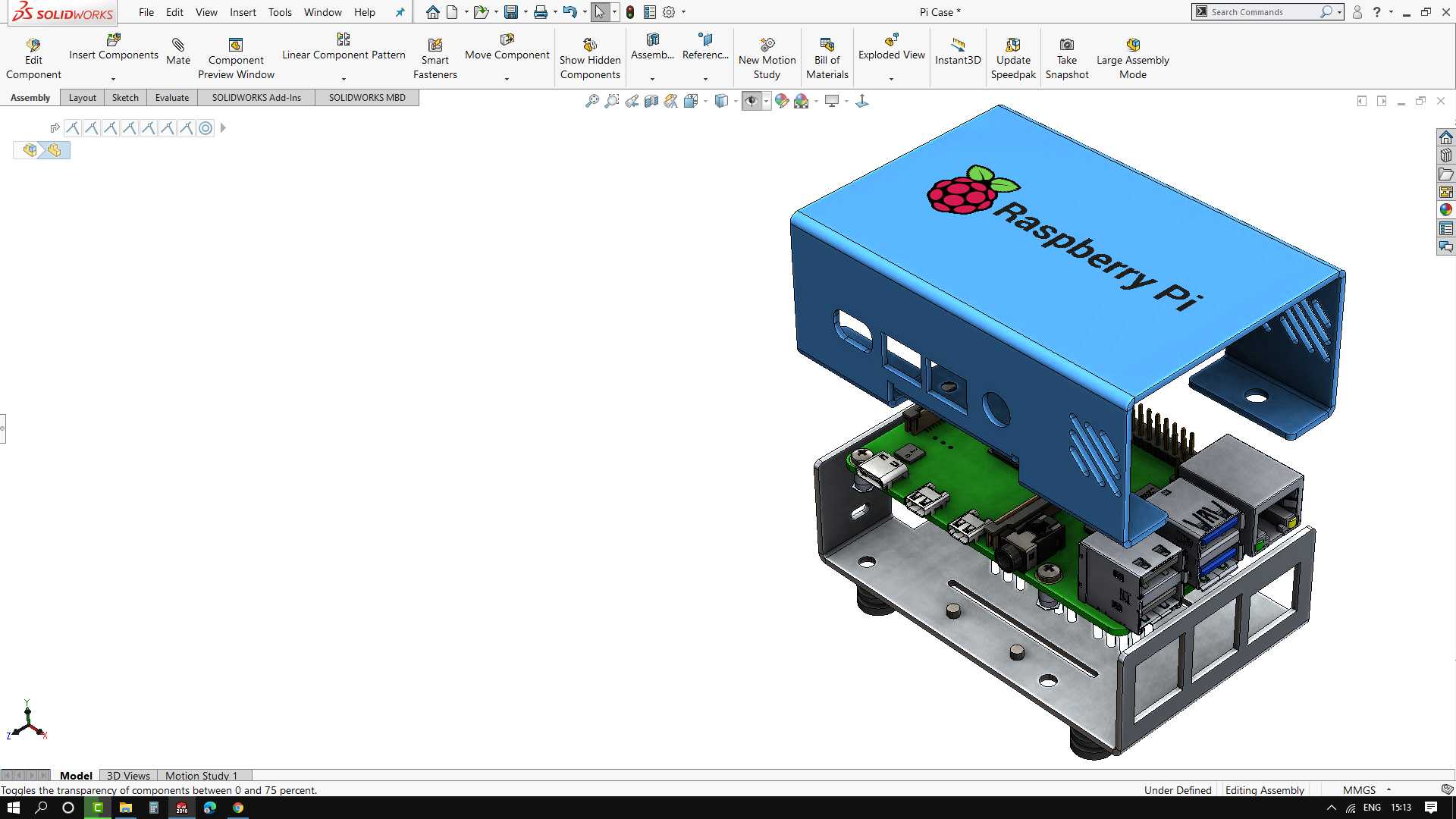

树莓派4B适配钣金防护外壳结构设计

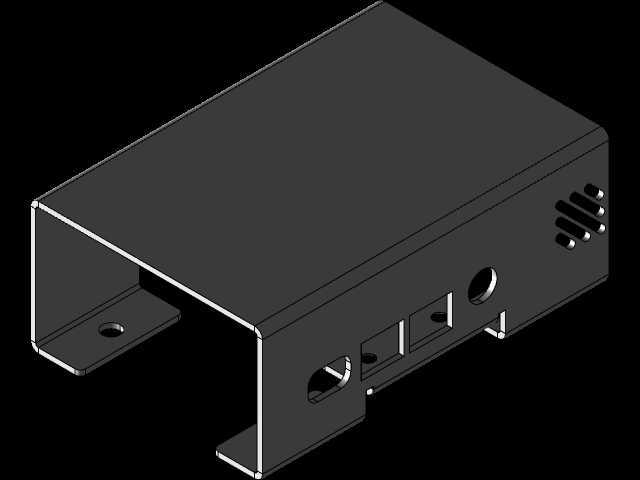

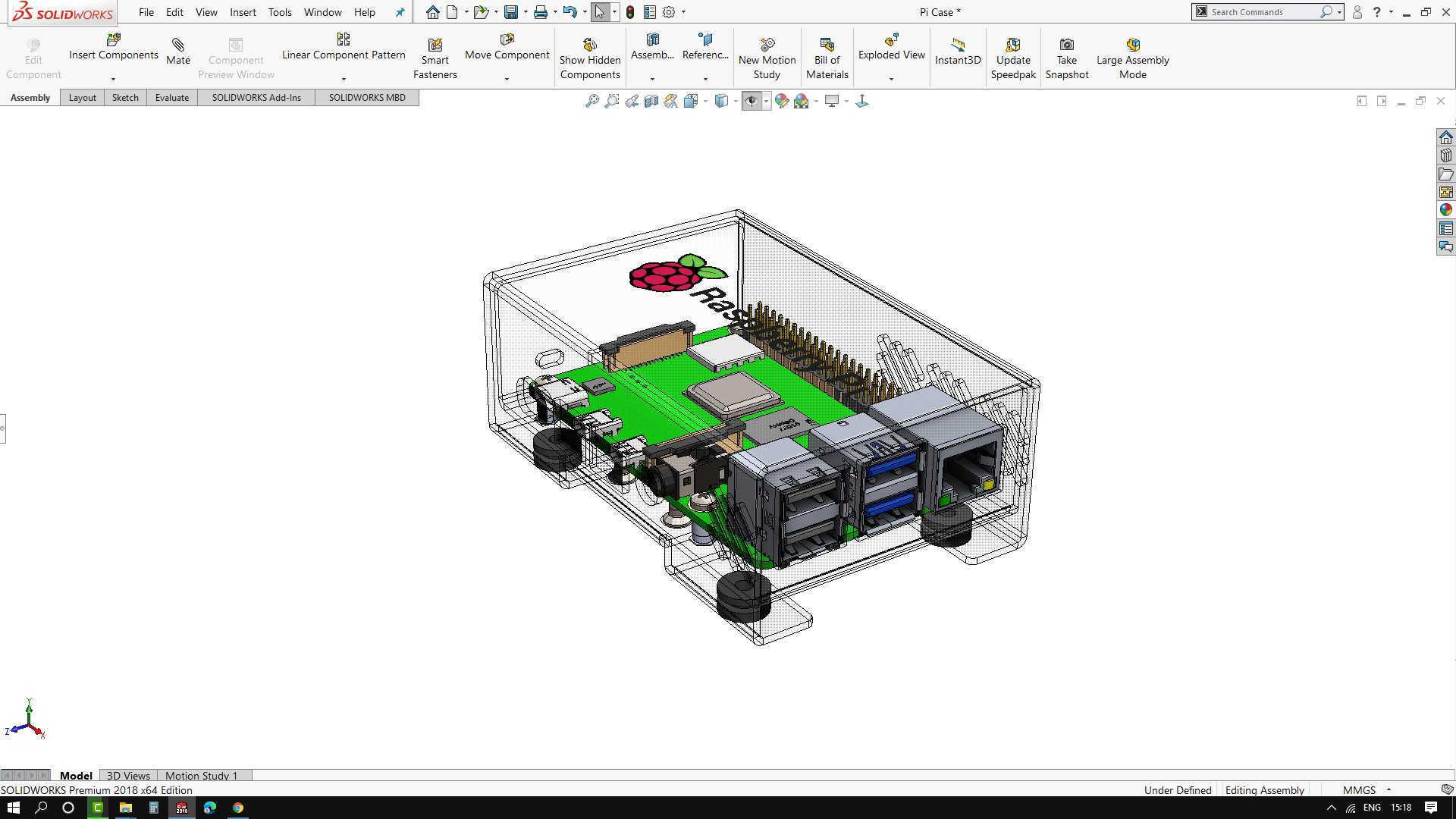

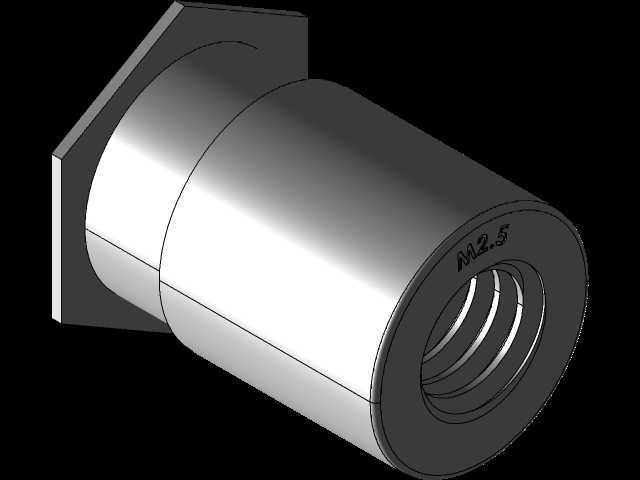

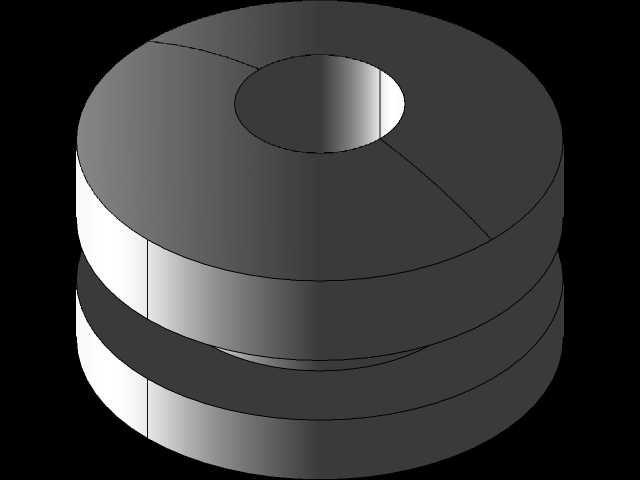

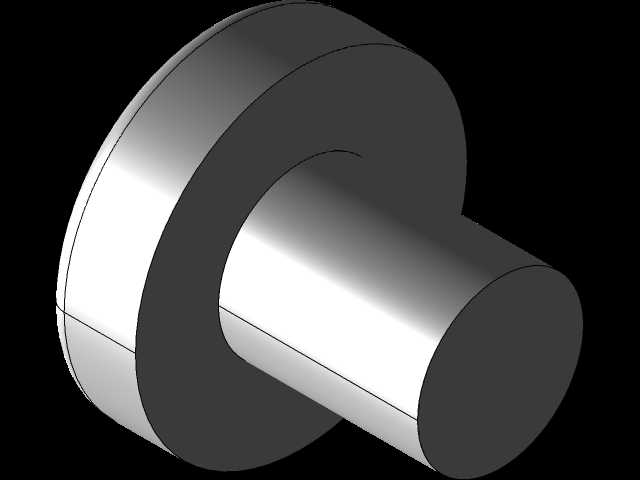

常规消费级电子设备的钣金外壳加工，最容易踩的坑是折弯回弹量把控失准，导致板件拼合后接口处出现0.2mm以上的缝隙，既挡不住日常使用时溅入的水渍，也没法屏蔽外界电磁信号对板载芯片的干扰。这款适配树莓派4B的钣金外壳，在折弯工序的预留量上做了针对性调整，针对常用的1mm厚冷轧钢板材质，把90度折弯的回弹补偿值设为1.2度，每道折弯边的定位公差收紧到±0.05mm，板件拼合后接口缝隙能控制在0.08mm以内，不用额外打密封胶就能满足日常桌面使用的防护需求。外壳上对应主板接口的开孔位置，没有采用常规的一刀切冲裁方式，HDMI、USB接口的开孔边缘做了0.3mm的内收翻边，既避免插拔线材时刮伤线材外皮，翻边形成的加强筋还能提升开孔处的结构强度，不会因为多次插拔线材导致开孔边缘变形翘起。主板固定柱的位置，特意避开了板载WiFi模块的天线区域，固定柱高度设为4.2mm，刚好让主板和外壳底板之间留出足够的散热间隙，不用额外贴绝缘片也不会出现主板焊点接触钣金导致短路的问题。外壳侧面的散热格栅采用错位冲缝设计，缝隙宽度控制在1.5mm，既保证空气对流能带走主板满载运行时产生的热量，又能阻挡直径2mm以上的金属碎屑掉落到主板上，适配桌面开发、小型嵌入式项目部署的使用场景。外壳边角的折弯处做了R1.2的圆角处理，没有尖锐的直角边，日常拿取拆装时不会划伤手部，拼接时的定位卡扣做了0.1mm的过盈配合设计，不用螺丝就能实现上下壳的初步固定，后续需要拆解维护时也不用额外工具就能轻松拆开。针对树莓派4B的Micro HDMI接口位置偏紧凑的问题，外壳对应位置的开孔做了1mm的外扩处理，不会出现常规外壳挡到接口、导致HDMI线插不到位的问题，Type-C供电接口的开孔边缘做了轻微的倒角，插拔电源线时不会出现卡滞感。
