防雷基础元件混凝土灌注作业设备

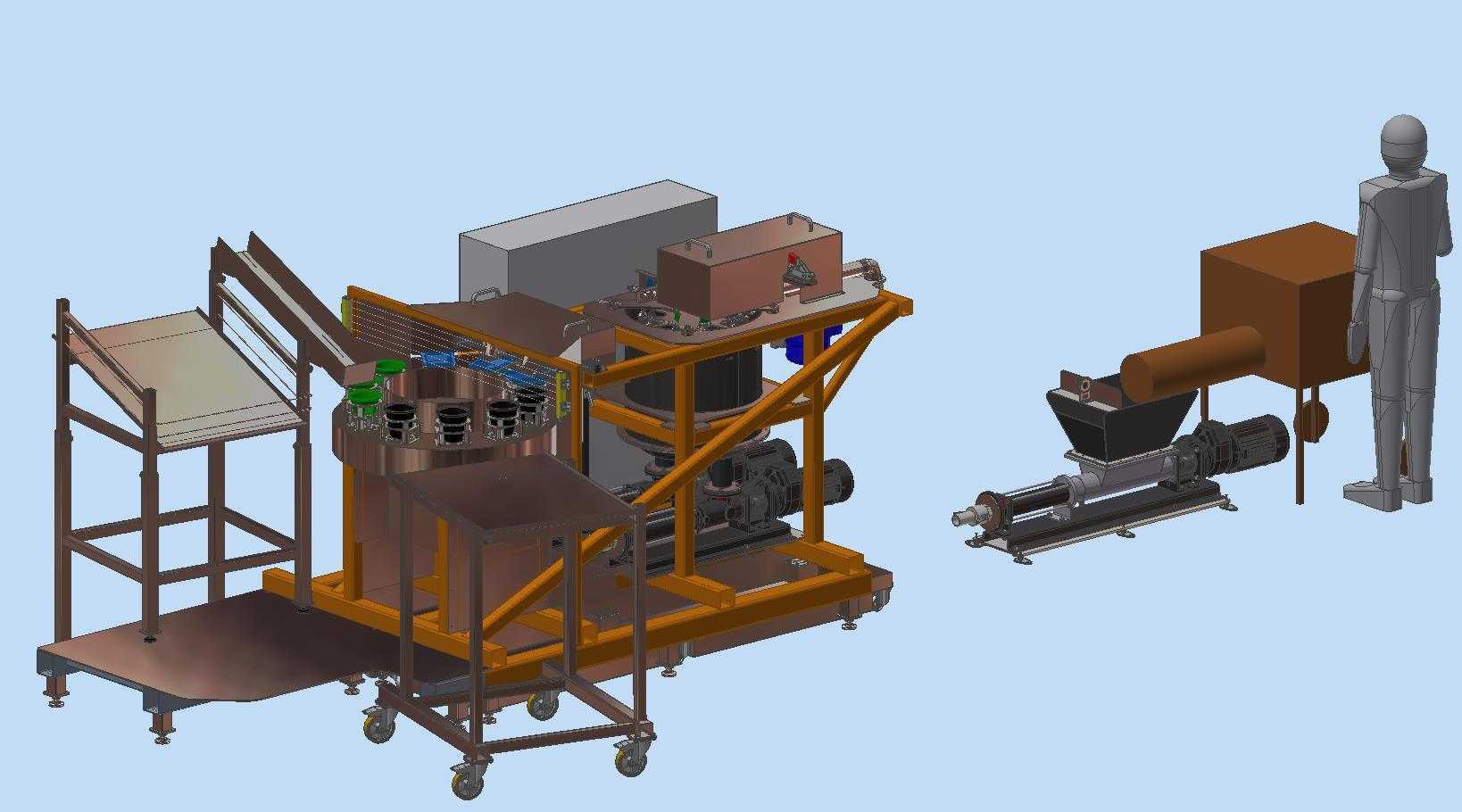

现场灌注防雷基础元件的混凝土作业，长期受限于人工配料精度差、物料输送漏撒、工位转场不便的痛点，这套设备的结构设计完全围绕加工适配逻辑落地。底部带脚轮的型钢焊接机架，没有采用满焊封闭的框架结构，而是在承托主罐体的横梁位置预留了3mm的形变余量，抵消混凝土骨料长期冲击带来的焊缝疲劳开裂风险，脚轮安装座额外加焊了三角加强筋，避免满料状态下转场时轮座受剪切力断裂。多工位计量罐体的出料口没有做常规的直边法兰，而是改成了15度倾角的锥形收口，对接下方的接料托盘时，能让粘稠的混凝土混合料靠自重完全滑落，不会在接口位置残留结块，每次作业结束后清理工作量能减少六成以上。侧方的螺杆输送机构和主罐体做了分体式装配设计，两者的对接面留了0.8mm的间隙公差，用快拆卡箍固定，不用拆解整条输送线就能单独清理螺杆槽内凝固的余料，输送筒外壁还预留了振动电机的安装位，遇到含水率偏低的干硬性混凝土时，加装振动件就能避免物料卡滞架空。倾斜布置的上料坡道表面压了防滑纹路，坡道两侧的挡边做了可翻折设计，上料时翻起挡住骨料撒漏，日常维护时放平就能直接擦拭坡道表面，不用探身到设备缝隙里清理积料。旁侧的独立给料单元带称重料斗，料斗的卸料闸门用的是软质聚氨酯密封边，关闭时能完全贴合料斗口，不会出现细料渗漏导致的配料偏差，闸门的转轴位置加了防尘护套，阻挡水泥粉尘进入轴承座延长维护周期。设备旁的人形参考标识，是为了标定操作工位的高度，所有操作按钮、罐体观察口的位置都对齐人体站立时的手臂活动范围，不用踮脚或者弯腰就能完成全部操作，长时间作业的疲劳度大幅降低。整套设备没有多余的装饰性结构，每一处折弯、每一道焊缝的位置都对应实际加工时的操作需求，从物料上料、计量配比到灌注出料的全流程，都规避了现场作业里常见的卡料、漏料、难清理的问题，完全适配防雷基础元件小批量、多工位的混凝土灌注作业场景。
