三轴联动涂料灰泥搅拌装置结构设计

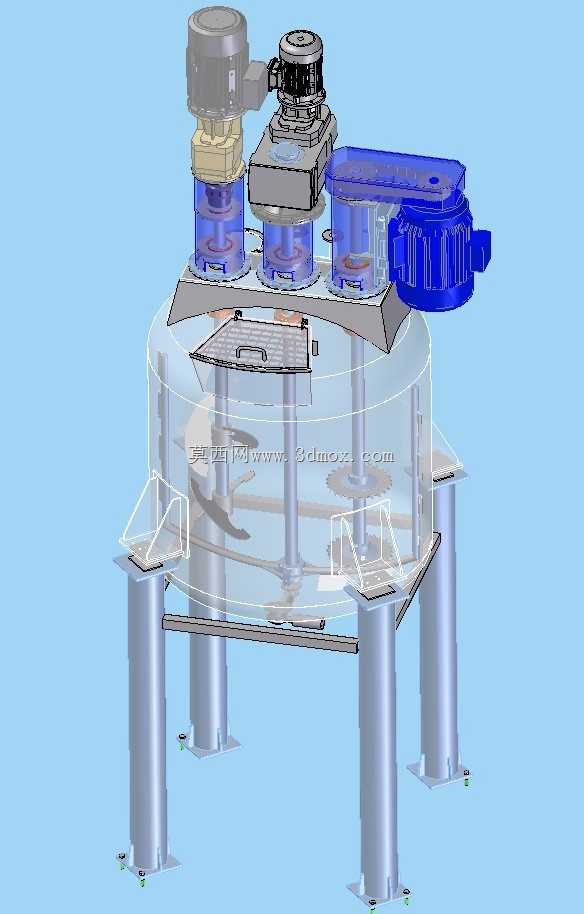

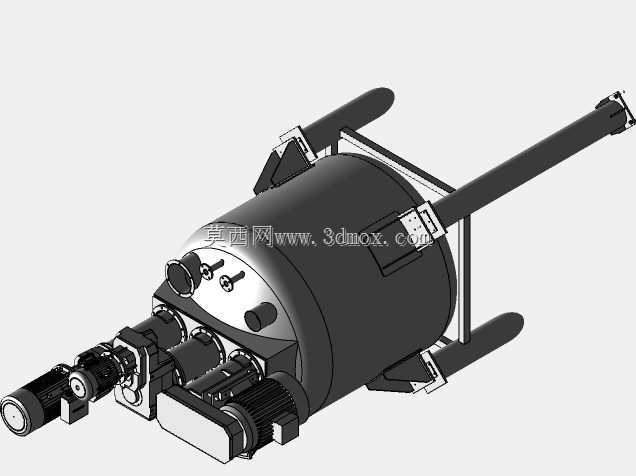

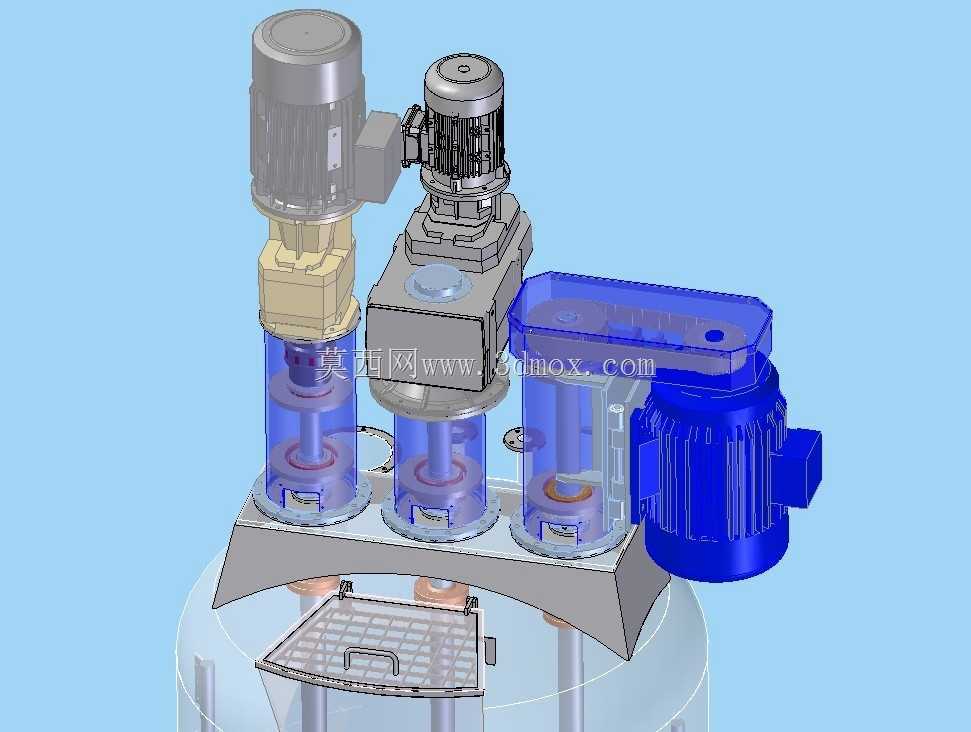

涂料与灰泥生产现场常遇到单轴搅拌死角多、高粘度物料混配不均的问题，传统搅拌设备在处理含固相颗粒的厚浆类物料时，靠近罐壁位置的物料往往因流场覆盖不足出现沉积分层，长时间运行还会因轴系偏载引发密封件过早磨损。这套三轴搅拌结构在布局上做了针对性调整，三根搅拌轴呈非对称三角排布，各自匹配不同功率的驱动单元，中间轴适配大扭矩减速机构负责主区域物料的径向翻涌，两侧轴搭配高转速驱动单元贴近罐壁做周向扫掠，刚好覆盖单轴结构留有的流场盲区。驱动端的安装座做了一体化铣削加工基准面，三个电机的安装止口同轴度公差控制在0.02mm以内，避免多轴并行运转时产生共振传导到罐体焊缝。轴系穿过罐体的位置采用了分体式密封压盖，日常维护更换密封件时无需拆解上部驱动总成，只需松开压盖螺栓即可取出密封套件，大幅缩短产线停机维保时间。下部的搅拌桨叶做了倾角差异化设计，靠近罐底的桨叶带15度上扬角，能把沉积在底部的重质颗粒持续向上推送，中上部桨叶带剪切齿结构，可打散混配过程中出现的粉料团聚块。罐体顶部的人孔盖板做了快拆式铰链结构，开合操作无需额外吊装工具，盖板边缘的密封胶圈采用耐溶剂腐蚀的氟橡胶材质，适配涂料生产中常见的有机溶剂工况。三套驱动单元的布线沿安装座侧面的走线槽规整排布，避免线缆长期受设备振动影响出现磨损破皮，接线端预留了防拉扯的固定卡扣，能抵消产线运行时的振动拉扯力。整套结构在装配时无需复杂的专用工装，各部件的定位基准都做了可视化标记，现场安装人员只需对准标记即可完成定位，大幅降低现场装配的出错概率。多轴联动的流场设计能让高粘度物料在罐内形成上下循环的紊流状态，混配相同批次物料的时间比传统单轴设备缩短近四成，同时因为轴系负载分配更均匀，驱动电机的运行电流波动幅度更小，长期运行的能耗也有明显降低。
