锂电池生产用全自动叠膜送膜堆垛设备

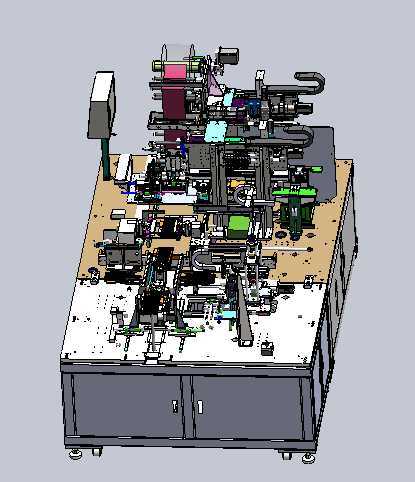

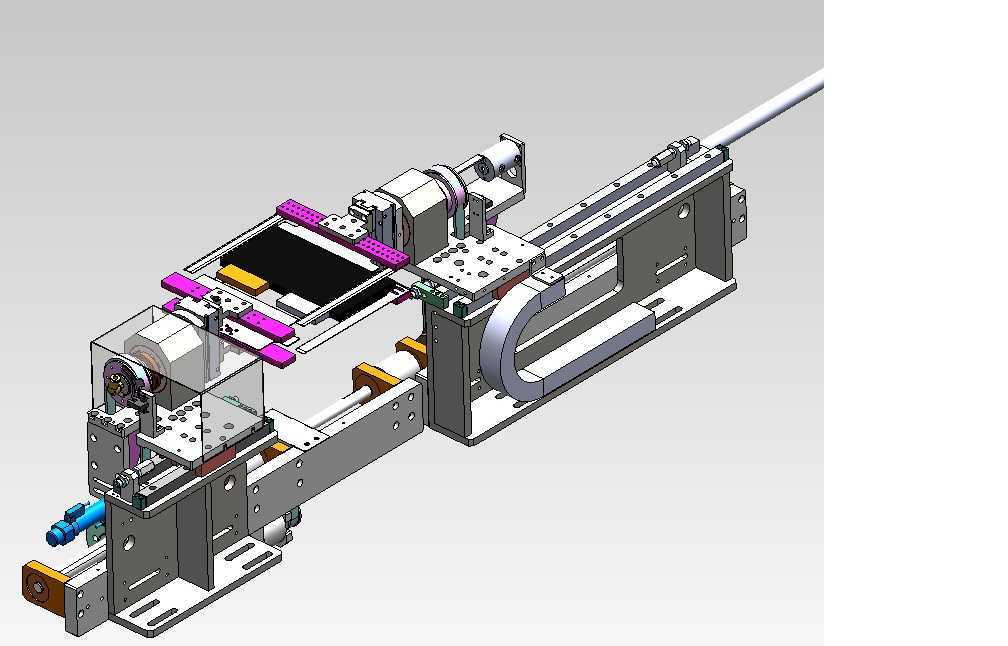

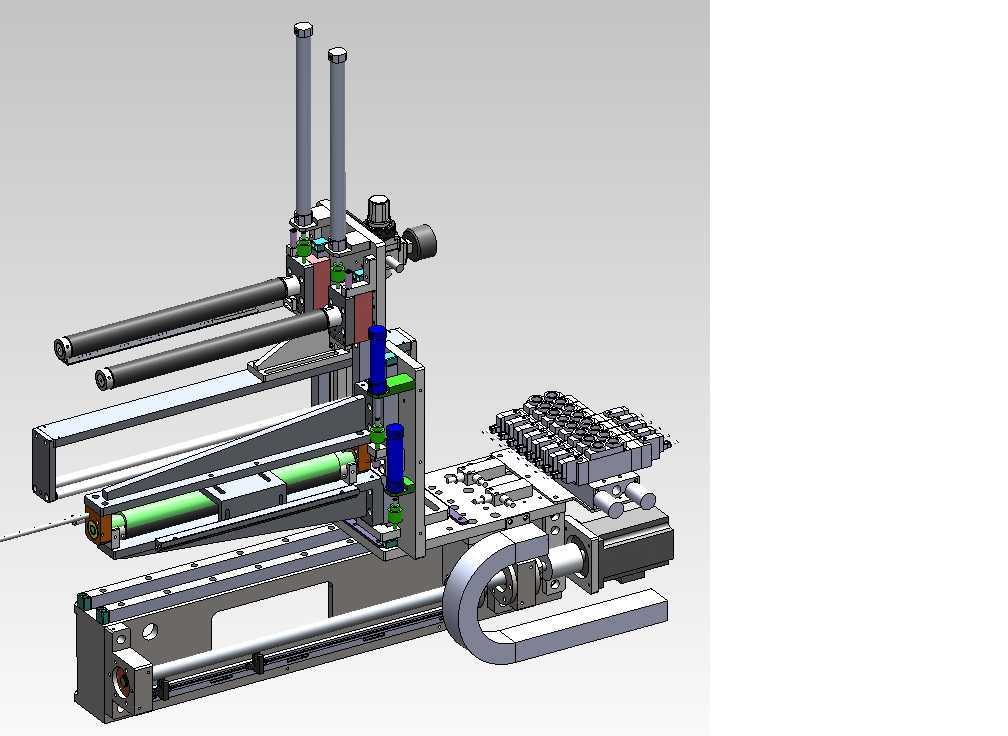

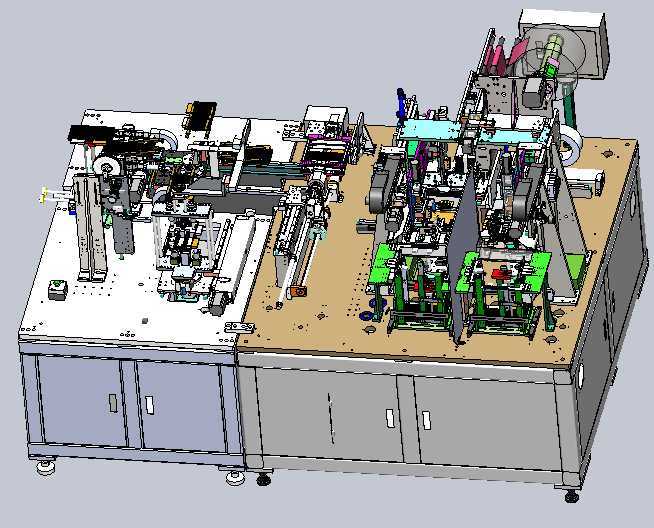

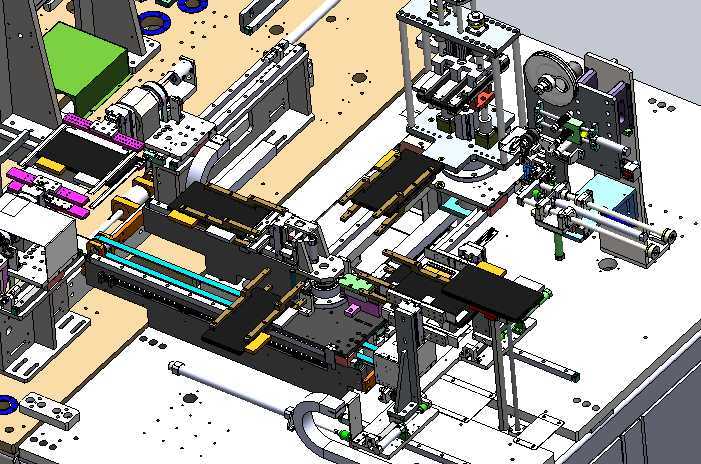

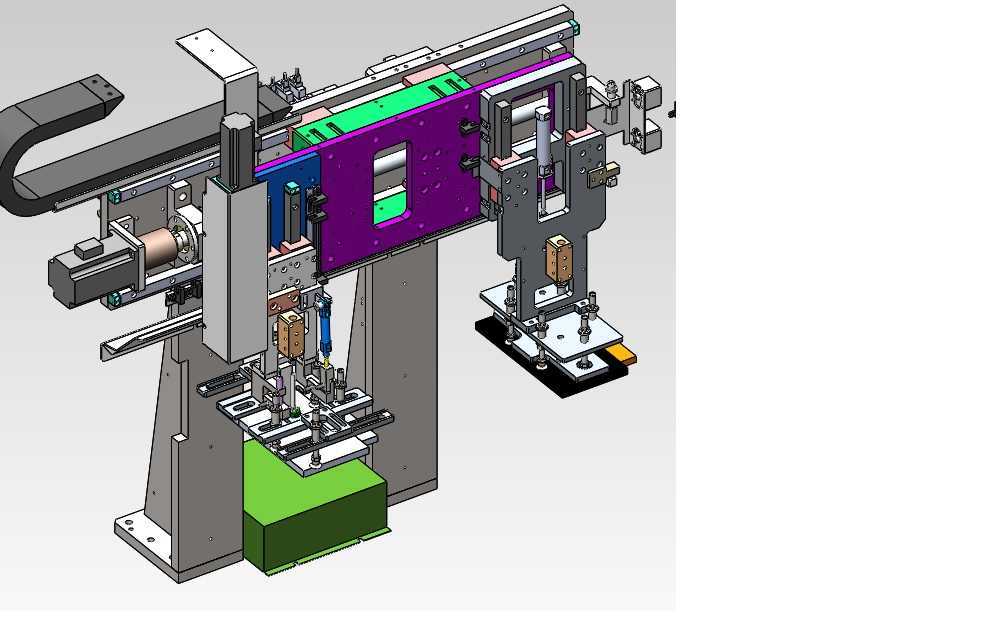

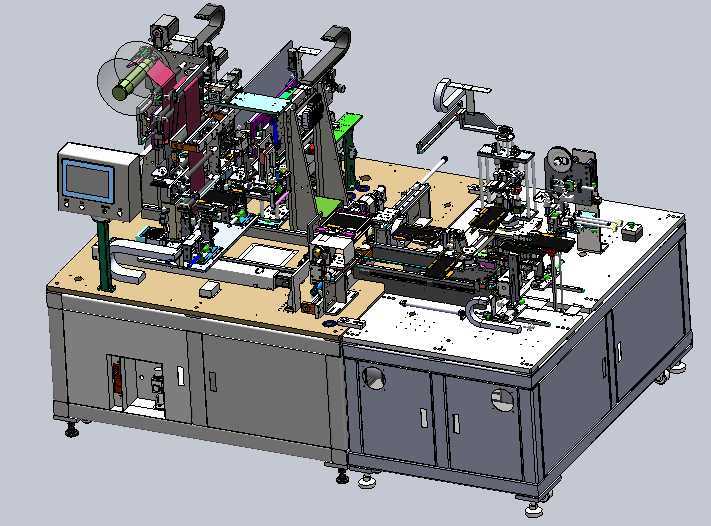

该设备主要应用于动力锂电池、消费类软包锂电池的电芯前段制备生产场景，是锂电池电芯成型工序中的核心生产装备，适配方形、软包等多规格锂电池电芯的自动化堆垛作业需求，可对接上游极片模切工序、下游电芯封装工序，实现产线的连续化流转作业，替代传统人工叠片、堆垛的作业模式，大幅降低人工操作带来的极片对位偏差、隔膜褶皱等不良问题，适配规模化锂电池量产线的高节拍生产要求。设备实际用途为完成锂电池正负极极片与隔离膜的有序堆叠、自动送膜、叠膜整平、层压定型、侧边贴标等连贯工序，将分切完成的正负极极片按照设定的叠片顺序，与隔离膜交替堆叠形成规整的电芯主体，过程中自动完成隔膜的恒张力送料、极片的精准对位纠偏，堆叠完成后自动完成预压定型，同时在电芯指定位置完成标识贴附，为后续的电芯封装、注液工序提供合格的电芯坯件。从功能特性来看，设备搭载双工位交替叠垛机构，可实现上料与叠垛作业的同步进行，减少工位等待空程时间；配置的恒张力送膜机构可根据隔膜材质特性自适应调整送料张力，避免隔膜拉扯变形或松垮偏移；多组视觉对位组件可实时采集极片位置数据，动态调整叠片坐标，保证极片对齐精度控制在工艺允许范围内；集成的层压机构可根据电芯厚度自适应调整压合压力，保证堆叠后的电芯紧实度一致，不会出现极片错位、隔膜褶皱的问题；侧边贴标组件可自动完成标签的送料、剥离、滚压贴附，贴标位置偏差小，标签附着力满足后续工序流转要求。设计思路上采用模块化分区布局，将上料区、叠垛作业区、层压区、贴标出料区沿台面横向排布，各功能模块独立设置调节机构，可根据不同规格电芯的生产需求快速调整工位参数，无需大规模拆解重构；下部柜体采用密封式结构，内置电气控制元件、气路组件与动力驱动单元，与上部作业区物理分隔，避免生产过程中产生的粉尘、碎屑落入电气元件区域引发故障；操作触控屏设置在设备侧方的立式支架上，高度适配操作人员站立作业的视线范围，方便参数设置与设备状态监控；底部配置可调脚轮与支撑脚杯，方便设备的移位转场与安装调平。外形尺寸方面，设备整体采用长条形台面布局，安装边界预留了周边维护操作空间，台面高度符合人体工程学作业要求，上部作业机构的最高点不会超出车间常规设备架设的高度限制，可适配标准厂房的生产线布局要求，设备对接上下游产线的接口位置设置在台面两端，可直接与配套的极片上料机构、电芯出料输送线对接，无需额外增设转接工位。
