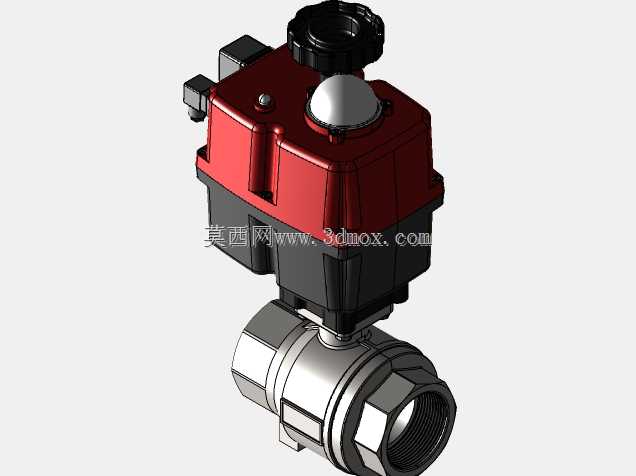

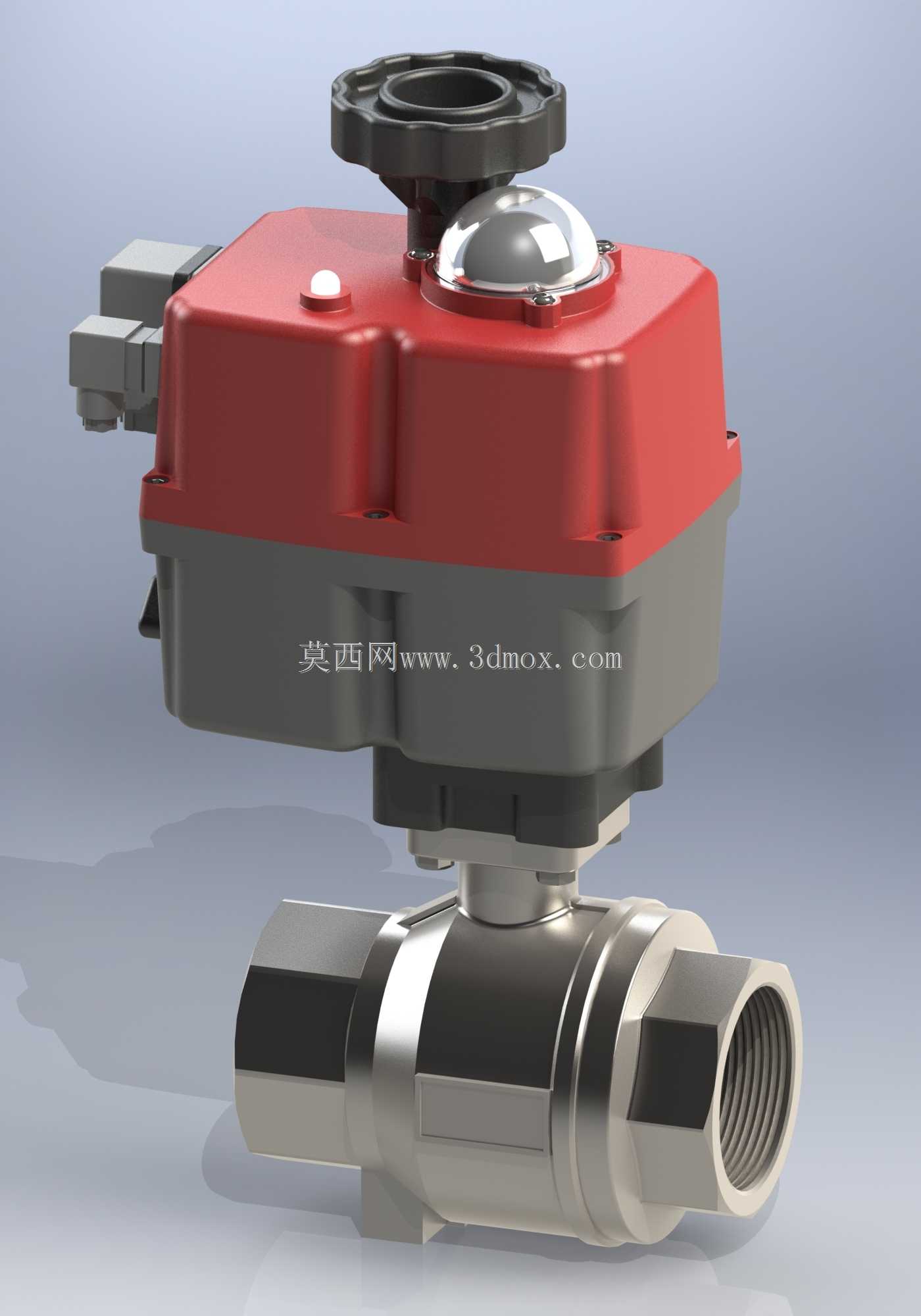

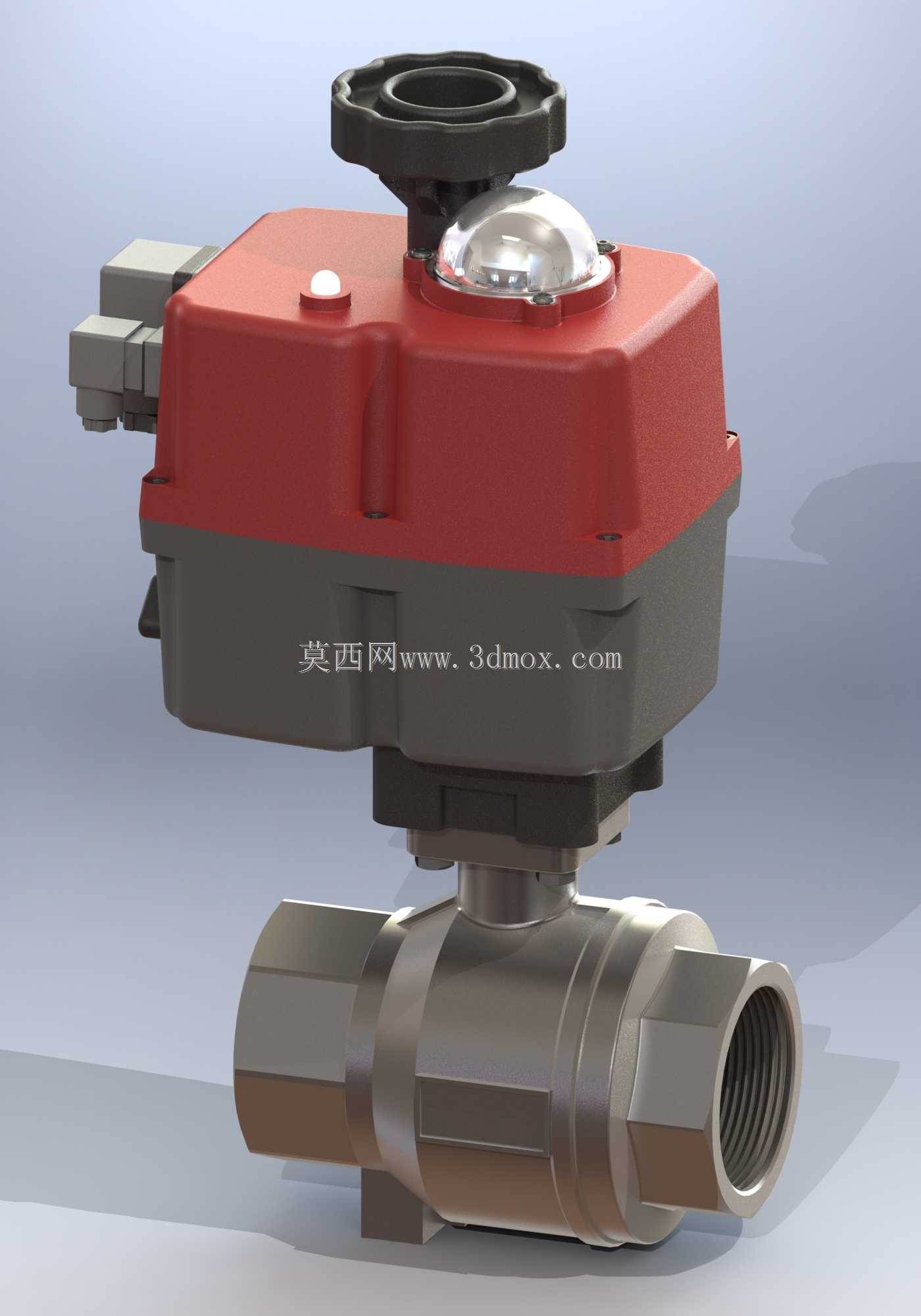

电动驱动两片式不锈钢内螺纹球阀

化工流体输送场景里，两片式不锈钢球阀的内螺纹连接处常因装配同轴度偏差出现密封面偏磨，手动驱动的响应滞后又会在紧急切断工况下留下介质泄漏隐患，这款带电动执行机构的结构设计，刚好对准这两个现场高频痛点。阀体的两片式拼接结构没有采用常见的外六角螺栓周向均布布局，而是把连接螺孔的位置向介质流道侧偏移了2毫米，别小看这微小的偏移量，加工时铣削阀座密封槽的刀具可以直接从螺孔间隙伸入，不用二次装夹找正，密封槽的圆度公差能稳定控制在0.02毫米以内，避免了装夹误差带来的密封面贴合不严问题。电动执行器和阀体的连接支架做了腰型孔适配设计，不是死板的固定孔位，装配时如果阀杆和执行器输出轴存在微小的同轴度偏差，不用强行掰动阀杆造成密封件预紧力异常，微调腰型孔的固定位置就能让两轴完全对中，既降低了装配时的对位难度，也能避免长期运行时阀杆受到额外径向力出现磨损卡涩。顶部的手动操作手轮没有和电动输出轴做刚性联动，而是设计了离合式结构，电动驱动时手轮不会随轴转动，既减少了不必要的转动惯量损耗，也避免现场巡检人员被转动的手轮剐蹭，断电应急操作时按下手轮中心的离合按钮就能直接手动开关阀门，操作力比普通刚性连接的结构小了近三成。流道内壁做了圆弧过渡处理，没有常规两片式阀体内壁的拼接台阶，介质流经时不会在台阶处形成紊流冲蚀，输送含微小颗粒的腐蚀性介质时，内壁的冲刷磨损速率能降低40%左右，适配天然气、油品、压缩空气、弱腐蚀溶剂等多种介质的输送需求。执行器外壳的上下拼接缝做了向内凹陷的止口设计，不是简单的平面贴合，户外安装遇到雨水淋溅时，水会顺着止口的外边缘流下，不会渗入壳体内部损坏电控元件，红色的上壳和灰色下壳的配色也能让现场巡检人员快速识别阀门的驱动类型，和周边手动阀门做出明确区分。
