多工位锻件夹持机械手结构设计

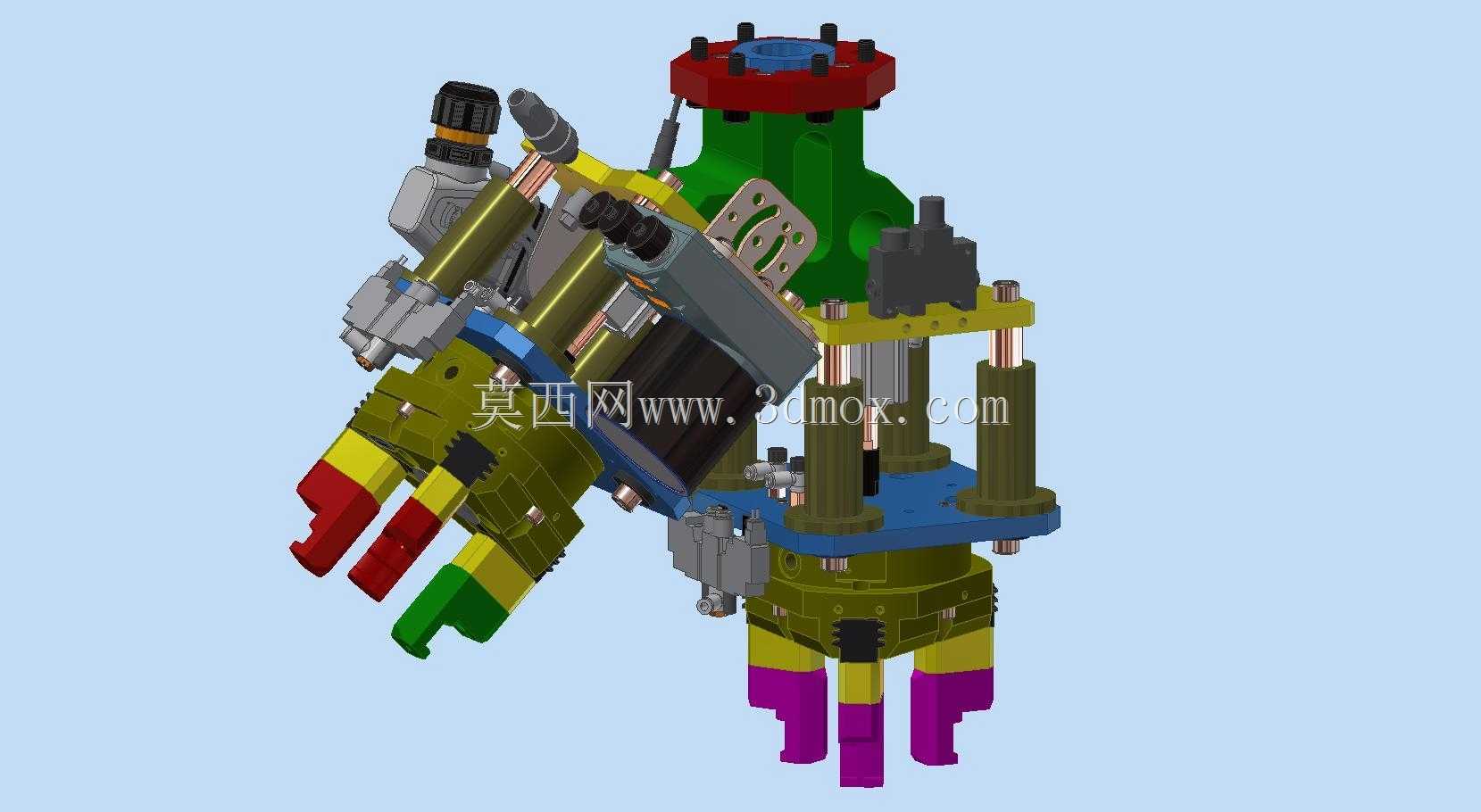

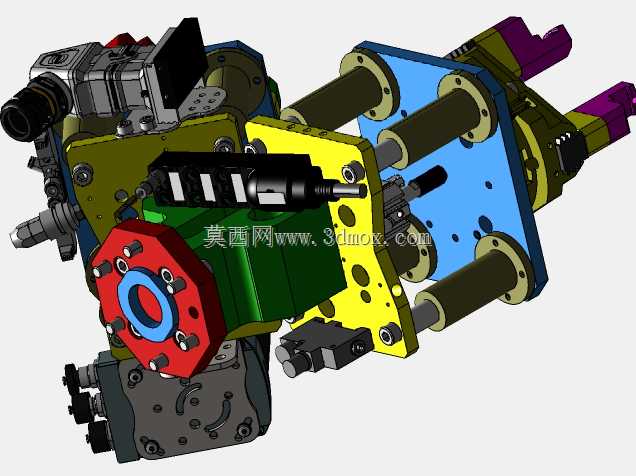

热锻工况下的夹持作业长期受高温辐射、氧化皮飞溅、重载冲击三重影响，常规夹爪往往在连续作业三百小时后就出现钳口变形、定位偏移、驱动卡滞的问题，这套夹持结构的设计从根源上针对这些现场痛点做了针对性的结构适配。上下两组不同开合行程的钳口采用错位排布，下部大行程钳口负责承接高温毛坯的粗定位，钳口接触面做了交错齿形的防滑处理，齿尖预留了3mm的磨损余量，不需要频繁更换钳体就能抵消长期接触高温锻件带来的磨耗，上部窄行程钳口负责锻件成型后的精定位，钳口贴合面做了氮化处理的硬化层，硬度达到HRC58以上，能抵御锻件飞边的刮擦损伤。驱动单元的排布完全避开了锻件正上方的热辐射区，气动管路和传感线缆全部走立柱内部的隐藏走线槽，外部只预留了快插接头的安装位，现场更换气管不需要拆解主体结构，管路外层套了耐高温的玻纤防护套，能隔绝800℃以内的持续热辐射，不会出现常规夹爪常见的管路烤裂、线缆老化破皮的问题。立柱连接法兰做了止口定位结构，和设备主轴对接时不需要反复打表找正，止口配合公差选了H7/h6的过渡配合，既能保证装配时的同轴度要求，又不会因为过盈量太大导致拆解维护时拉伤配合面，法兰上的连接螺栓孔做了沉台设计，螺栓拧紧后头部完全埋入沉台内，不会和周边的防护结构产生运动干涉。钳体和驱动缸的连接位置做了浮动间隙设计，允许0.2mm以内的径向窜动，能抵消锻件摆放时的位置偏差，不会因为硬顶导致钳口崩齿或者驱动杆弯折，所有转动销轴的位置都预留了黄油嘴的安装位，日常维护时不需要拆解结构就能直接注脂润滑，氧化皮不容易进入销轴间隙造成卡滞。不同颜色的钳口分组对应不同规格的锻件夹持需求，现场切换生产型号时不需要更换整套夹爪，只需要调整对应钳组的限位螺钉就能适配不同尺寸的工件，换型时间从原来的四十分钟压缩到八分钟以内，完全匹配自动化锻压线的快节拍生产要求。
