啤酒瓶夹持搬运机械手结构设计

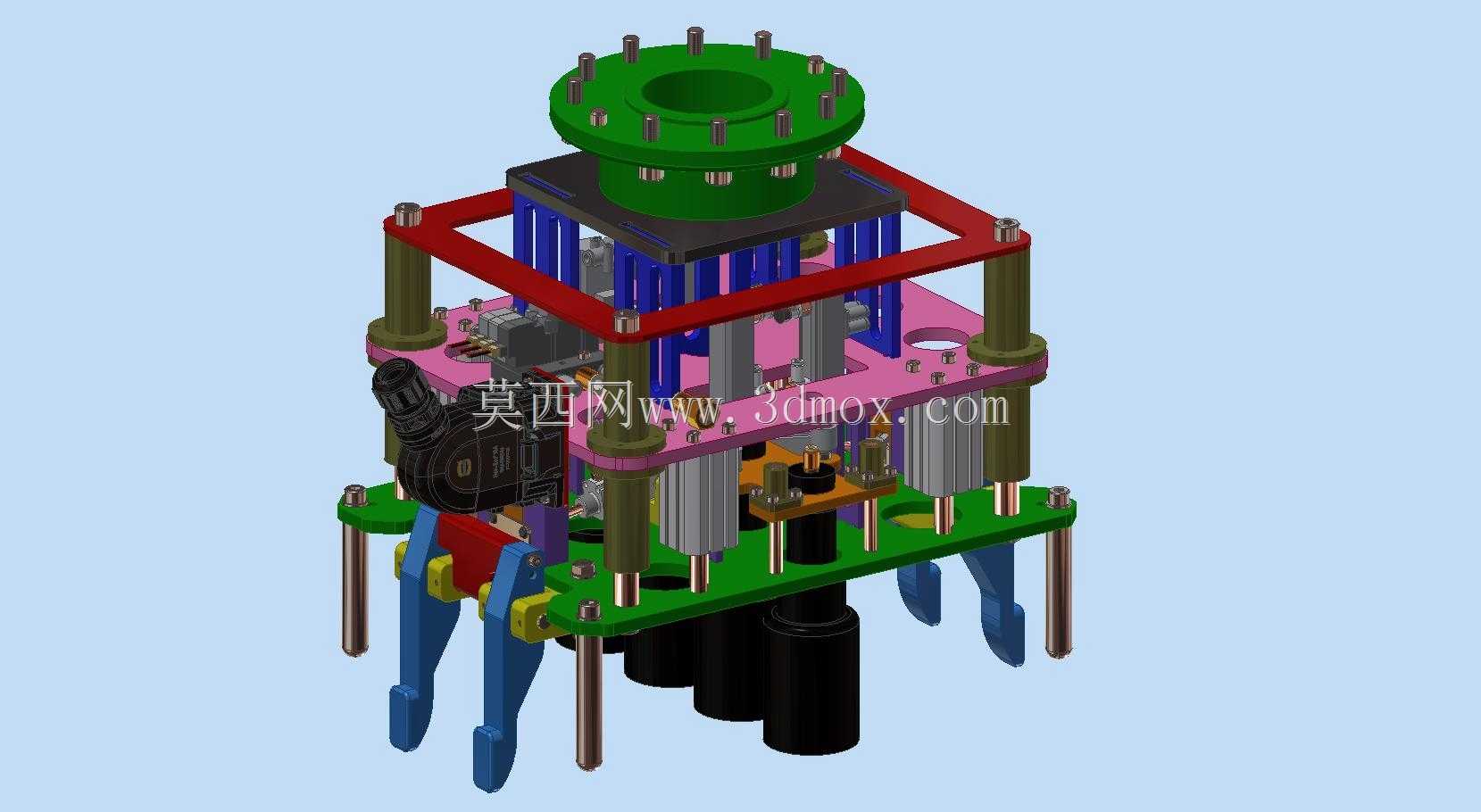

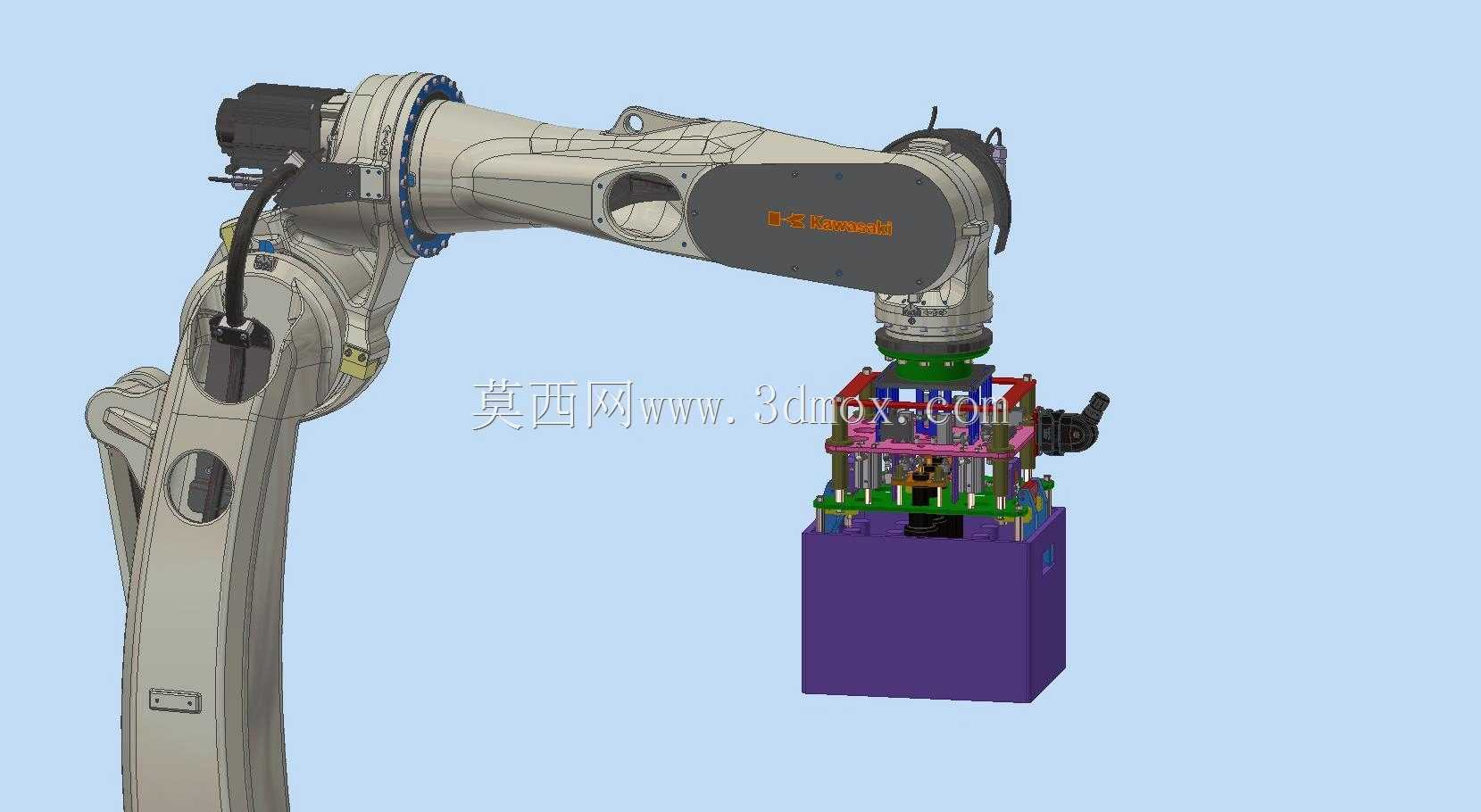

灌装生产线末端的瓶体夹持工位，常年面临高速启停下夹爪定位偏移、瓶身受力不均碎裂、多工位同步动作卡滞的痛点，这款夹持机械手的结构设计完全围绕这些现场问题做了针对性适配。下层夹爪组件采用分段式铰接设计，每片夹爪的接触弧面做了微弧度修形，接触位置预留了2mm的软质包覆层安装槽，避免硬接触对玻璃酒瓶表面造成划痕，夹爪开合行程做了限位冗余，即使气源压力出现±0.1MPa的波动，夹爪的开合范围也不会超出瓶身直径的安全区间，不会出现夹空或者夹碎瓶体的情况。中层承托板采用粉色玻纤增强尼龙材质加工，相比传统金属承托板重量降低40%，能减少上层升降驱动的负载，板件上的安装孔位全部做了沉头设计，螺栓锁紧后端面完全平齐，不会和上层的气动管路、线缆产生刮擦，板件边缘做了R3的圆角过渡，避免日常维护时边角划伤操作人员。上层的法兰连接盘做了均布的12个安装孔，能适配不同规格的工业机器人末端接口，不需要额外做转接法兰，法兰盘下方的导向柱采用镀铬光轴，配合直线轴承做垂直导向，升降过程的同轴度公差控制在0.02mm以内，即使长时间高速往复运行也不会出现卡滞。红蓝两色的框架结构采用方管焊接后整体加工，焊接后做了去应力退火处理，避免长期运行出现焊接变形导致的装配精度下降，框架上的气动阀组安装位做了嵌入式设计，阀组完全藏在框架内部，外部只有管路接头伸出，能减少生产现场的水汽、粉尘对阀组的侵蚀。夹爪的驱动气缸采用侧装式布局，气缸的活塞杆和夹爪摆臂之间采用鱼眼接头连接，能自动补偿装配过程中产生的微小角度偏差，不会出现活塞杆受径向力导致的密封件过早磨损。整台机构的所有外露紧固件全部采用304不锈钢材质，适配灌装车间高湿度、偶尔有消毒水喷淋的工况，不会出现锈蚀污染瓶体的问题。管路走线全部沿着框架内侧的线槽布置，每间隔50mm做一个固定点，高速运动时管路不会出现甩动干涉相邻部件的情况。
