250CC交叉型越野钢管卡丁车结构

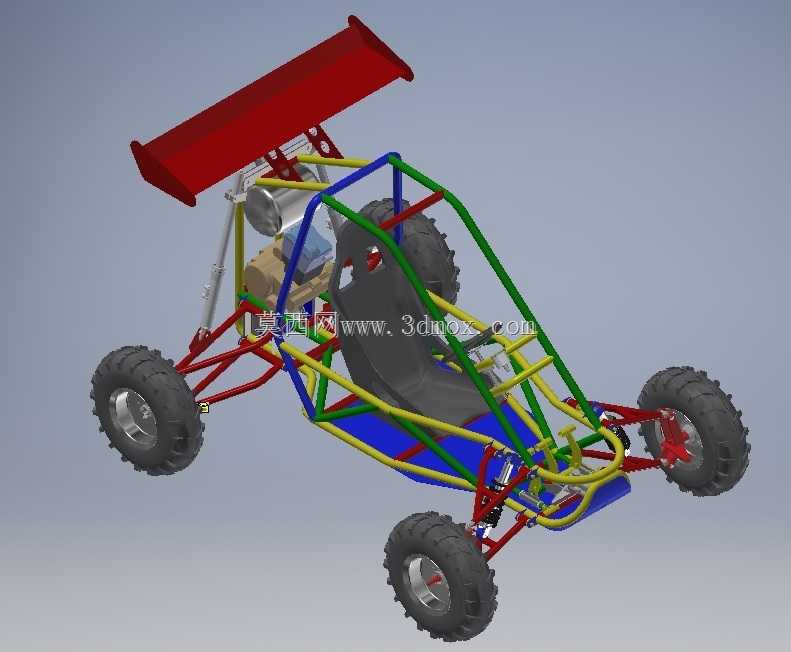

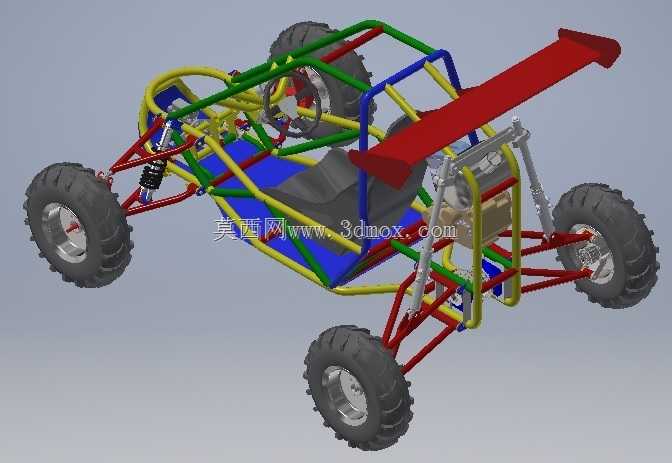

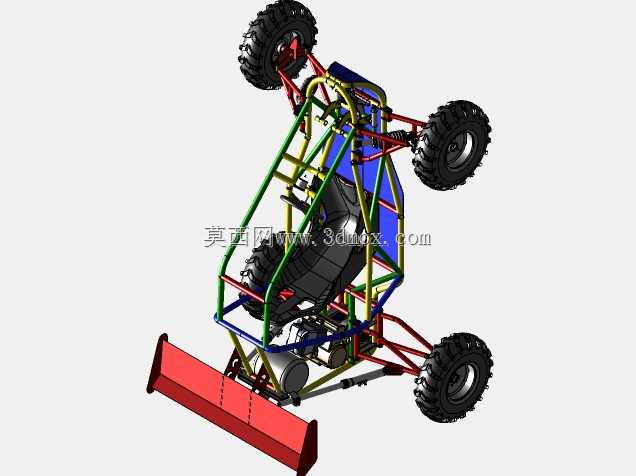

非铺装路面的飞跳冲击、侧向连续滑移带来的交变载荷，是这类小排量越野卡丁车落地时最容易暴露结构缺陷的工况，管架拼接处的应力集中、悬架摆臂与车架连接点的旷量、防滚架受力路径的断点，都会直接影响整车的操控冗余与安全阈值。这款交叉管布局的车架没有采用常规的等径钢管直连方案，不同受力段的管径差刻意控制在8mm以内，弯折处的圆弧过渡避开了焊接热影响区的集中区域，主环与侧边防撞管的交叉节点特意做了贴板补强，哪怕单侧车轮落地时冲击力直接传导到侧梁，应力也能顺着交叉斜管分散到前后主承力段，不会在单根管的焊缝处出现撕裂隐患。前悬的双叉臂连接座没有直接焊在主纵梁侧面，而是通过一块折弯的一体连接板过渡，连接板上的安装孔位同轴度公差控制在0.1mm以内，既避免了焊接变形导致的摆臂运动卡滞，也给后期更换不同阻尼的减震器预留了调整余量，大颗粒块状花纹的越野轮胎与轮毂的配合面做了防滑齿结构，飞跳落地时轮胎不会出现相对轮毂的滑移，哪怕低胎压状态下也能保持抓地力的稳定。后部的高位尾翼并非单纯装饰，支架与车架后横梁的连接点特意选在减震器上座的受力延伸段，高速行驶时下压力能直接传导到后悬架，不会让尾翼支架在长期振动下出现疲劳开裂，座舱内的座椅安装点直接与底部交叉管相连，碰撞时冲击力不会通过薄底板传导，能直接把乘员的受力分散到整个车架结构。裸露的管架布局没有多余的覆盖件遮挡，各个连接点的检修空间预留充足，摆臂球头、刹车管路的走向都避开了轮胎跳动的干涉范围，哪怕在极限越野行程下也不会出现部件剐蹭，不同颜色的管架区分了主承力、辅助防护、安装支架的不同功能，后期加工时能快速区分管材的壁厚与材质，不用反复对照图纸核对每一段管件的参数。
