越野钢管车黑色焊接车架结构设计

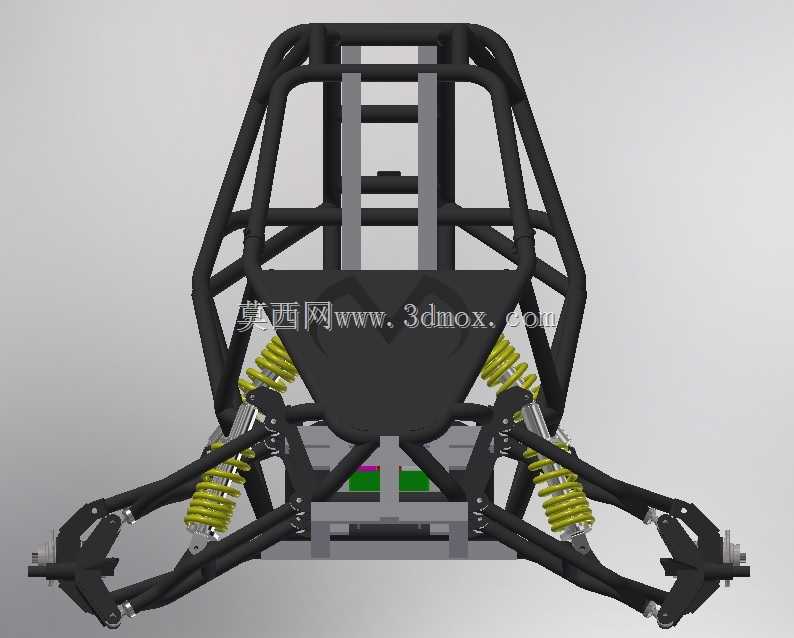

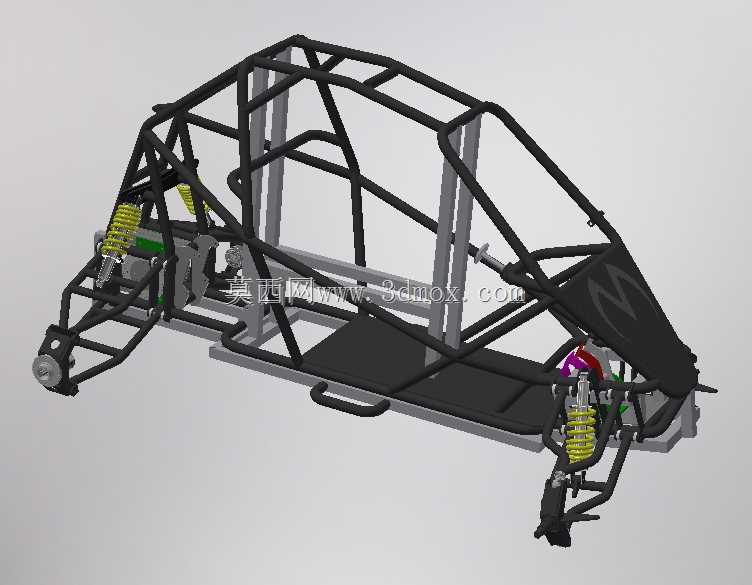

　　该管架结构为非承载式越野车辆的核心承载基体，主要适配全地形越野卡丁车、小型巴吉赛车这类非道路越野装备的开发需求，在场地越野赛事、户外休闲越野装备改装、特种作业小型越野载具开发场景中，这类管架是决定整车抗扭性能、碰撞安全性、部件安装精度的核心结构。不同于量产乘用车的冲压焊接一体式车身，这类钢管桁架式车架完全依托圆形钢管的空间排布实现力学承载，所有管件的连接节点均采用相贯线切割后满焊处理，设计阶段就预留了全套焊接定位基准，可直接依托该数模制作焊接工装夹具，保证管件组对时的尺寸精度，避免焊接变形导致的后续部件安装错位。从结构布局来看，前部区域预留了双叉臂独立悬架的安装硬点，减震器的上安装座直接与主环前部的斜撑管件焊接固定，

　　下控制臂的安装支座集成在车架前部的下横梁结构上，安装面的孔位同轴度、平面度在数模中已经完成公差匹配，不需要后期二次配焊调整。中部的乘员舱区域采用了环绕式防滚环结构，主防滚环、前防滚环、侧边防撞斜撑共同组成封闭的乘员保护空间，管件的壁厚选型完全匹配越野工况下的侧翻、正面碰撞受力需求，地板位置预留了防滑铝板的安装孔位，座椅安装滑轨的固定支座直接焊接在车架底部的纵梁上，可适配不同规格的赛车座椅安装固定。后部结构集成了动力总成的安装悬置点位，同时预留了后悬架的摇臂、减震器安装位置，后减震采用斜置布局，安装支座的受力方向直接指向车架后部的主承力管件，避免局部应力集中导致的焊缝开裂。设计过程中完全遵循焊接工装的定位逻辑，所有管件的空间角度、

　　相交位置都做了精准的参数化定义，制作焊接工装时可直接提取各管件的端点坐标作为定位销的基准位置，组焊时先定位基准管件再依次拼接附属管件，能将整体焊接变形量控制在毫米级，保证后续悬架、转向、动力系统的安装精度。车架的整体宽度控制在1600mm以内，轴距适配2200mm到2400mm的小型越野车型，前部的防撞结构向前突出300mm左右，可在正面碰撞时率先溃缩吸能，侧面的防刮管件突出车身侧面100mm，能在侧滑时避免主承力结构直接撞击障碍物。所有悬架安装点的位置都经过运动学校核，轮跳过程中不会出现减震器与车架管件的运动干涉，转向机的安装支座位于前部横梁的中部位置，转向拉杆的运动包络在数模中已经完成间隙验证，满打方向时不会与周边管件、

　　悬架部件发生剐蹭。车架底部的纵梁采用通长布置的大直径钢管，从车头一直延伸到车尾的后防撞结构，保证纵向的抗弯强度，横向的连接管件按照300mm到400mm的间距均匀排布，提升整体的抗扭刚度，在过交叉轴工况下车架的变形量不会影响车门的正常开启，也不会导致焊缝出现疲劳开裂。这类管架结构的设计核心是在保证强度冗余的前提下尽可能降低自重，所有非承力区域的冗余管件都做了删减，承力区域的管件通过斜撑结构将载荷分散到多根主承力管上，避免单根管件受力过大。在实际改装和生产场景中，依托该三维数模可直接输出管件的相贯线切割程序，不需要现场手工放样，能大幅缩短车架的制作周期，同时保证每台成品车架的尺寸一致性，适合小批量定制化的越野车辆生产使用。
