脚踏式双路液压制动操纵总成结构

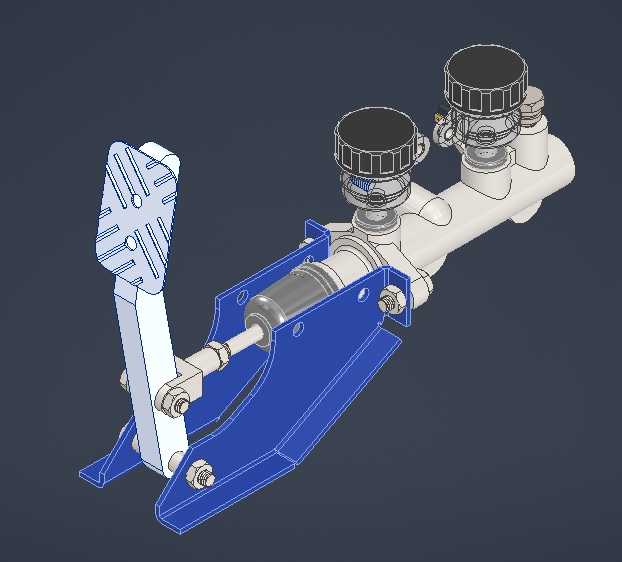

　　这套脚踏操纵的液压制动结构，常见于中小型工程作业车辆、场地低速代步设备以及小型特种作业装备的制动回路中，核心作用是将驾驶员脚部施加的踩踏力，通过机械结构传递转化为液压回路的压力输出，同步控制两条独立制动回路的压力建立，实现设备的行车制动功能。从结构布局来看，踏板组件采用带防滑纹路的冲压钢板作为踩踏接触面，表面预留的四个长圆形安装孔可适配不同厚度的防滑橡胶垫覆盖，避免脚部施力时出现打滑偏移；踏板臂采用折弯成型的钢板焊接结构，下端通过铰接销轴与安装底座连接，中部通过可调长度的球头拉杆与液压主缸的推杆端连接，拉杆两端的锁紧螺母可根据实际装配需求调整踏板的自由行程与初始高度，适配不同驾驶舱的踏板布置边界。

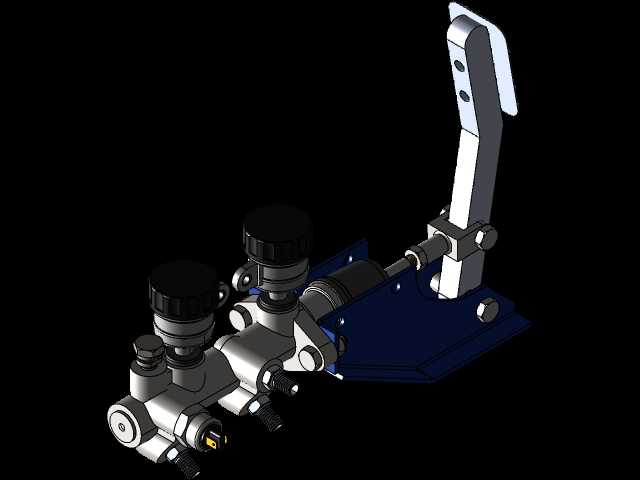

　　安装底座采用折弯成型的蓝色涂装钢板结构，底部预留两个平直的安装支脚，每个支脚上开设两个螺栓过孔，可直接通过M10规格的螺栓固定在驾驶舱的地板加强梁上，安装面的平面度公差控制在0.2mm以内，避免装配后出现底座翘曲导致的踏板卡滞问题；底座的立板上集成了液压主缸的安装定位面，定位面与主缸法兰的配合公差采用H7/h6间隙配合，保证主缸安装后活塞杆的运动方向与拉杆施力方向同轴度误差不超过0.5°，减少偏载带来的密封件异常磨损。液压部分采用两个并列布置的主缸结构，分别对应两条独立的制动回路，每个主缸的上端集成了储液罐结构，储液罐顶部的旋盖带有透气孔设计，可平衡储液罐内部与外界的气压差，避免制动液消耗后罐内形成负压导致制动疲软；

　　两个主缸的输出端通过集成式的管路块连接，管路块上预留了对应前后桥制动回路的输出接口，接口采用标准的扩口式管接头连接形式，可直接适配常规的制动硬管与软管装配，无需额外加装转接接头。在实际使用场景中，这套结构的踏板踩踏行程设计在120mm到150mm之间，对应最大输出液压可满足1吨级作业车辆的制动需求，踏板的踩踏力通过杠杆比优化，控制在常规成年人腿部施力的舒适区间内，长时间踩踏操作也不会产生过度的疲劳感；铰接位置全部采用自润滑衬套结构，无需定期加注润滑脂即可保证长时间使用的转动灵活性，衬套的耐磨寿命可满足设备全生命周期的使用要求，减少后期维护的工作量。设计过程中重点考虑了偏载受力的工况，当驾驶员脚部施加的力不在踏板中心位置时，

　　踏板臂的加强筋结构可将偏载力均匀传递到铰接点与拉杆位置，避免局部应力集中导致的踏板臂变形；支架的折弯位置全部设计了圆角过渡，减少应力集中点，在承受最大踩踏力1500N的极限工况下，支架的最大变形量不超过1mm，不会出现踏板蹭碰周边部件的问题。从安装边界来看，整套结构的总宽度控制在300mm以内，总高度从安装底面到踏板最高位置为280mm，前后方向的伸出长度为220mm，在驾驶舱内布置时不会与油门踏板、离合踏板以及周边的内饰护板产生干涉；储液罐的加注口位置预留了足够的操作空间，日常检查制动液液位、补充制动液时无需拆卸周边部件即可完成操作。管路块上还预留了压力传感器的安装接口，可根据设备的配置需求加装制动压力检测元件，实现制动状态的信号采集，适配带有制动联锁功能的电控系统；两个主缸的独立结构可保证单条回路出现泄漏故障时，另一条回路仍然可以提供足够的制动力，满足制动安全的冗余设计要求，避免单回路失效导致的制动完全失效风险。踏板的回位依靠主缸内部的回位弹簧实现，踏板释放后可自动回到初始位置，初始位置的高度可通过拉杆的长度进行微调，保证不同驾驶员的操作习惯适配；踏板表面的防滑纹路采用凸起的冲压结构，即使表面沾附泥水、油污的工况下，仍然可以提供足够的摩擦力，避免脚部滑脱带来的操作风险。
