便携式管道坡口开槽加工设备结构设计

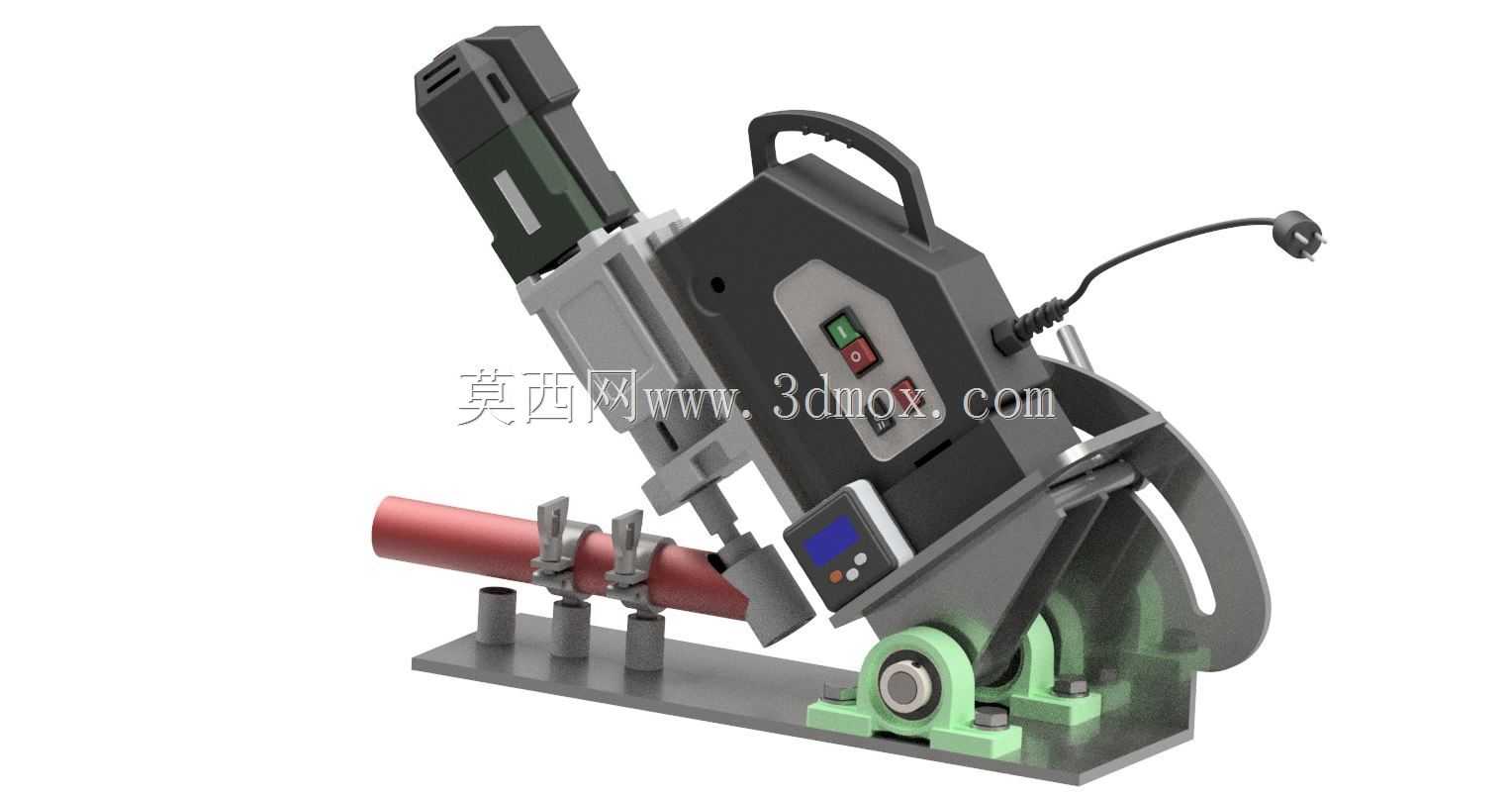

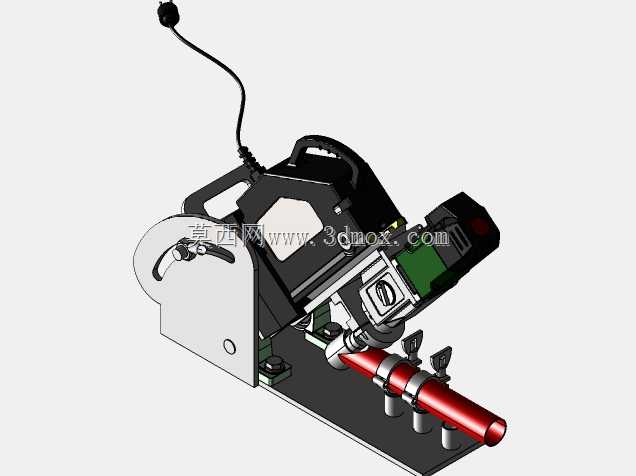

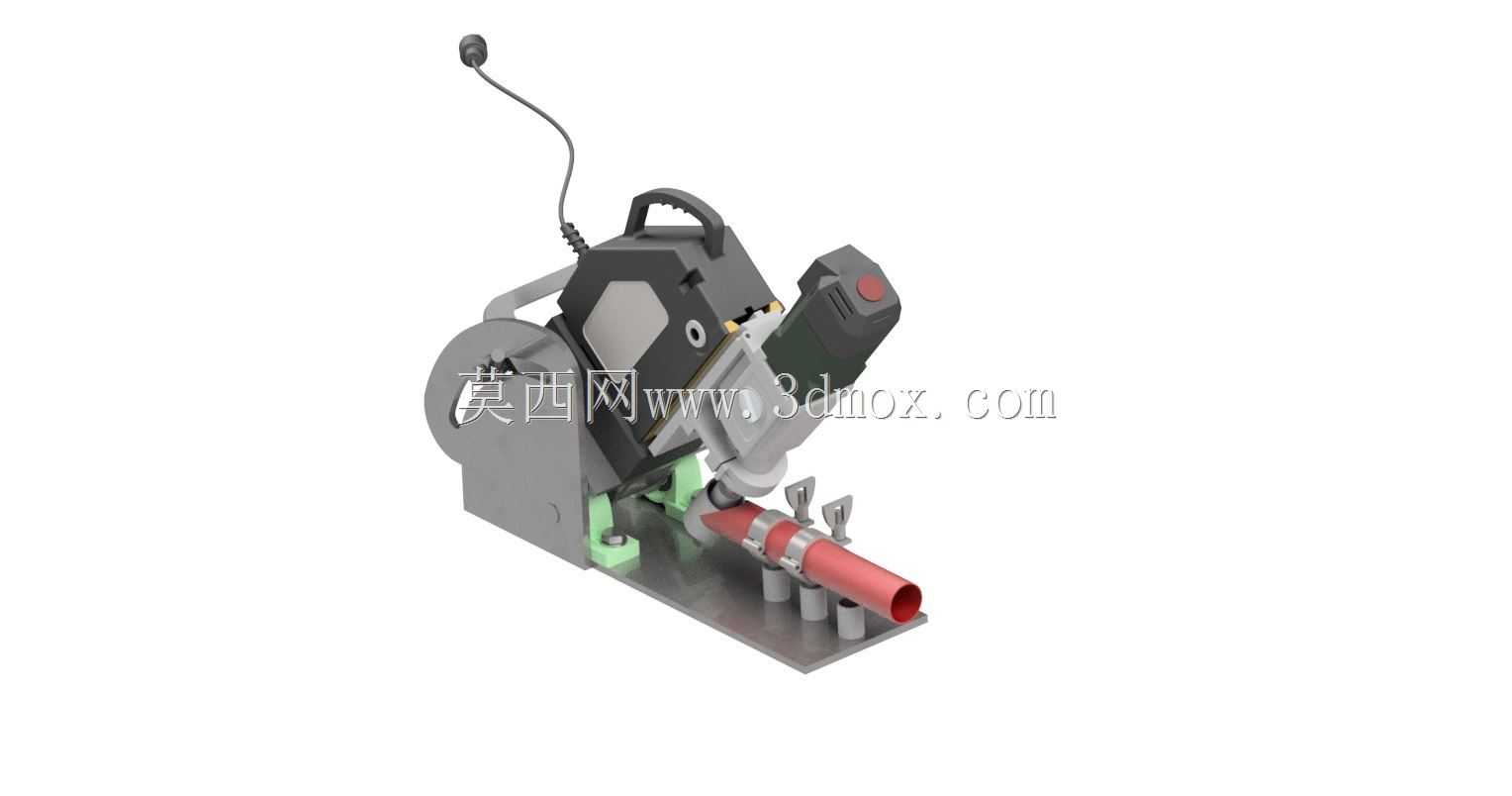

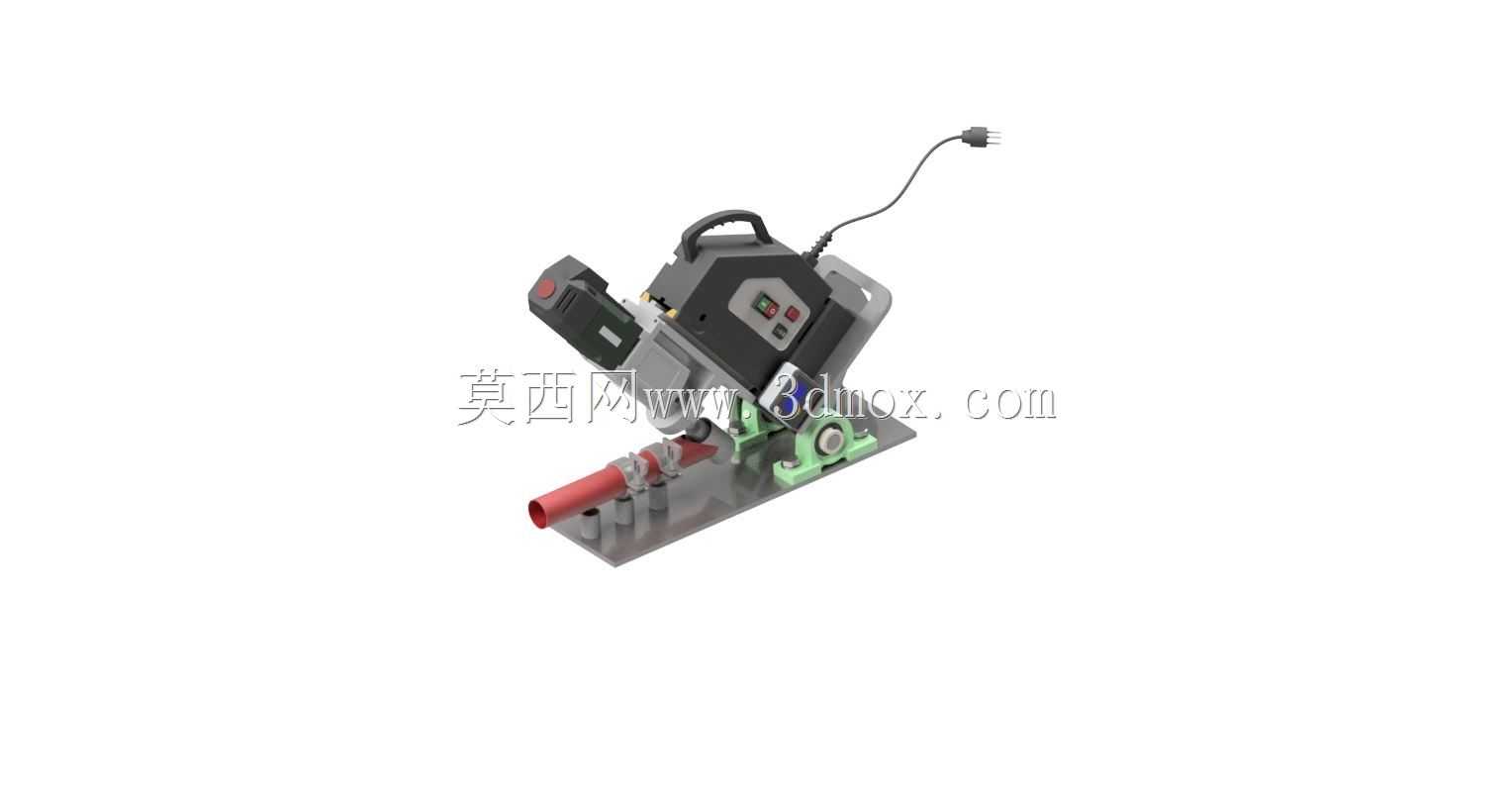

　　这款便携式管道开槽设备主要面向现场管道安装、管路维修、钢结构预制等作业场景，解决传统固定式坡口设备无法适配高空、狭小空间、野外作业的痛点，在燃气管道铺设、消防管路安装、工业工艺管线改造、小型钢结构加工场景中，可直接在待安装管段上完成端部坡口、管壁缺口、槽位加工，无需将管材转运至固定加工工位，大幅降低现场作业的辅助工时。设备整体采用分体式承载结构，底部设置带定位销的安装基座，基座上预留三组成对的管材夹持位，可适配公称直径50mm至160mm的圆形金属管材，夹持机构采用快拆式抱箍结构，抱箍与管材接触的弧面镶嵌防滑橡胶垫，既可以避免装夹过程中划伤管材外防腐层，也能在切削进给时提供足够的夹持阻尼，防止管材转动偏移。

　　设备的切削执行单元通过铰接支座与基座连接，铰接轴处设置角度锁紧刻度盘，可在0度至45度范围内无级调整切削进给角度，满足不同焊接工艺要求的V型、U型坡口加工需求，铰接支座旁侧设置行程限位块，可根据加工深度需求预设进给行程，避免切削过量损伤管材内壁。动力单元采用高速串激电机搭配减速箱输出，电机外壳设置加强筋结构提升散热效率，顶部集成提手方便单人转移搬运，电机输出端连接可快换的硬质合金切削刀盘，刀盘旁侧设置透明防护挡板，可阻挡切削过程中飞溅的铁屑，保护作业人员操作安全。设备的操作面板集成在动力单元侧方，设置启动、停止、急停三个实体按键，同时搭配数显屏实时显示切削转速、进给深度参数，方便作业人员根据管材材质调整加工参数：

　　加工普通碳钢管材时可采用高转速低进给的参数组合，加工不锈钢、合金钢管材时可切换至低转速高进给模式，避免刀头过热烧损。设备的供电采用常规市电接入，电源线长度预留5米，满足现场作业的移动范围需求，基座底部设置四个橡胶减震脚垫，在无固定装夹的平面上放置时也可保持设备稳定，减少切削过程中的振动传导，提升加工面的光洁度。从结构设计逻辑来看，这款设备优先平衡了便携性与加工刚性，整体框架采用高强度铝合金压铸成型，在保证结构强度满足切削载荷要求的前提下，将整机重量控制在单人可搬运的范围内，避免过重导致现场搬运困难；所有运动副位置均设置防尘密封结构，可适配现场多粉尘、多金属碎屑的作业环境，减少碎屑进入铰接位、传动位造成的部件磨损。

　　设备的安装边界充分考虑现场作业的空间限制，整机在平放状态下的横向占用尺寸不超过800mm，纵向占用尺寸不超过500mm，在管道已经完成固定安装的场景下，可将设备直接卡装在待加工管段上，无需额外预留大尺寸操作空间，适配管廊、竖井、设备旁侧等狭小作业区域的加工需求。切削过程中产生的铁屑可通过基座旁侧的排屑槽自然滑落，不会堆积在夹持位或传动机构内，日常维护仅需定期在铰接轴、进给导轨位置涂抹润滑脂即可，无需复杂的拆解保养。针对不同的加工需求，设备可更换对应规格的刀盘，除了完成管道端部的坡口开槽作业外，还可在管壁上加工安装仪表、支管的缺口槽位，替代传统的角磨机手工打磨作业，加工后的槽位尺寸一致性更好，坡口角度均匀，可直接用于后续焊接装配，减少焊前修磨的工作量。设备的进给操作采用手动压杆结构，作业人员可通过侧方的手柄控制进给速度，手感反馈清晰，可根据切削过程中的声音、振动状态实时调整进给量，避免刚性撞击导致刀头崩损，相比全自动进给结构，手动进给的结构更简单，故障率更低，更适合复杂多变的现场作业环境。
