桌面级DIY熔融沉积3D打印机结构设计

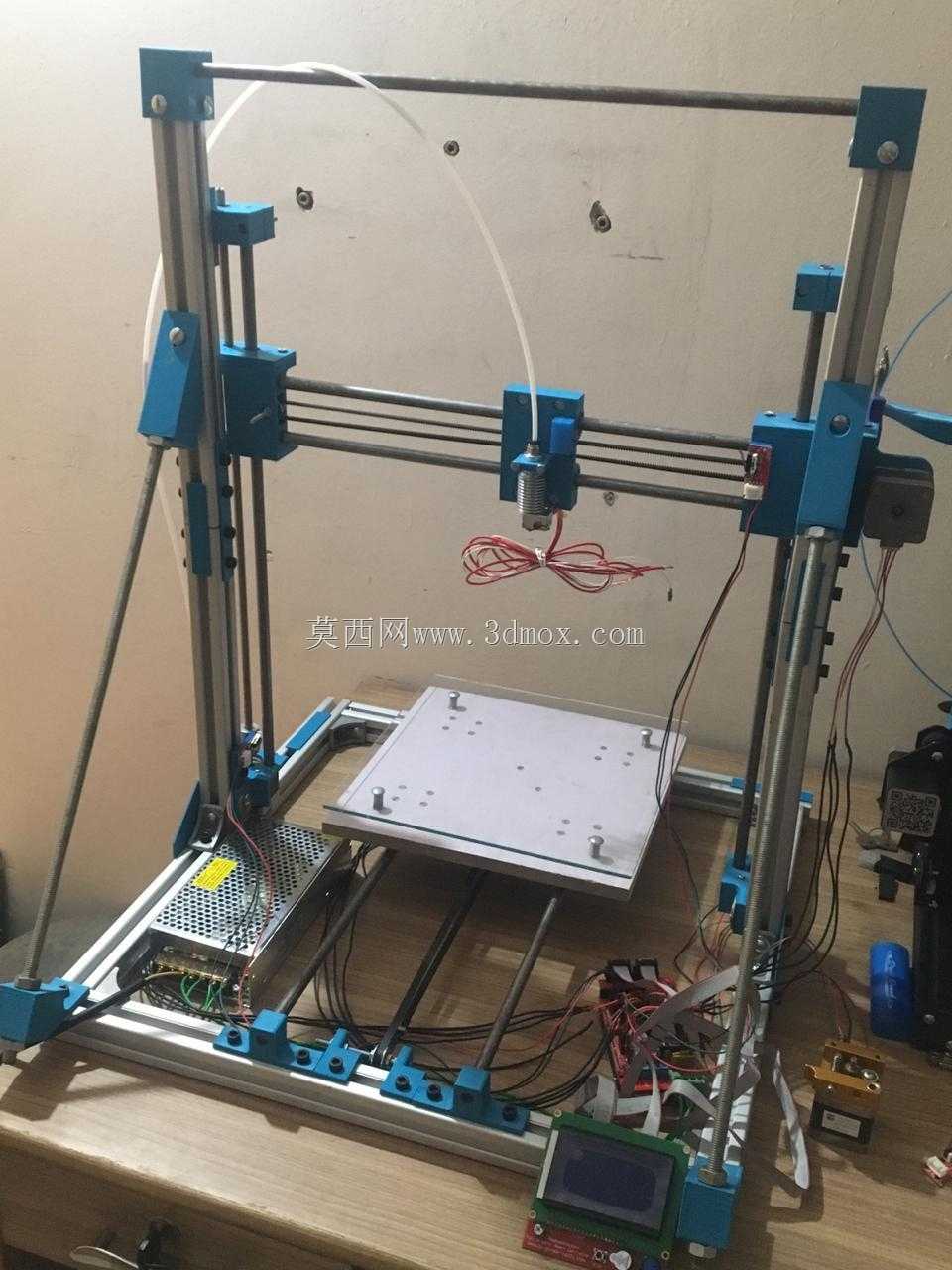

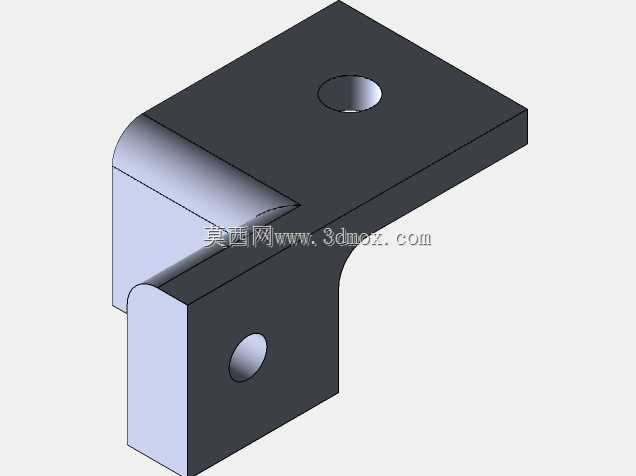

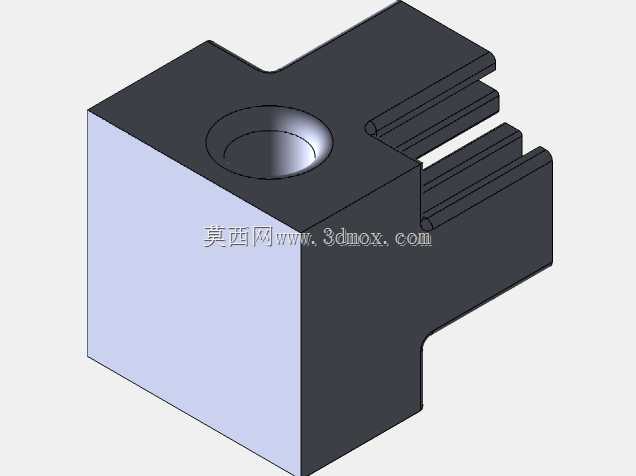

铝型材框架的拼接公差是这类DIY设备最容易踩的坑，型材切割端面的垂直度偏差超过0.1mm，整机组装后X轴横梁就会出现肉眼可见的倾斜，后续打印首层附着力会直接受影响，甚至出现边角翘边、模型整体偏移的问题。这套结构在型材连接位置特意加了蓝色3D打印的角码补强件，不用额外做铣削加工就能抵消型材切割的公差，角码和型材槽道的配合间隙控制在0.05mm以内，既不会出现装配时卡滞塞不进去的问题，也不会因为间隙过大导致框架松垮晃动。

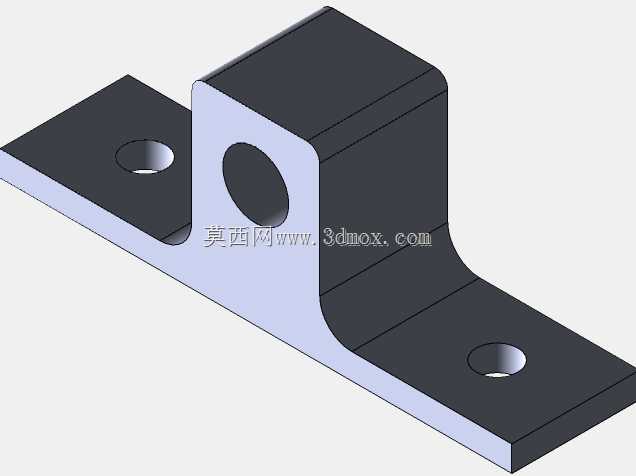

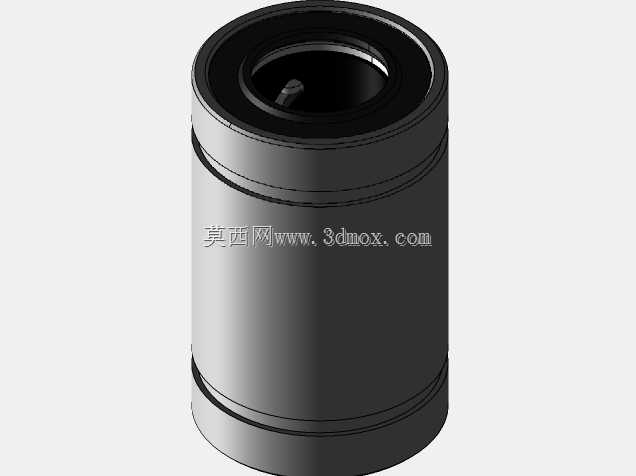

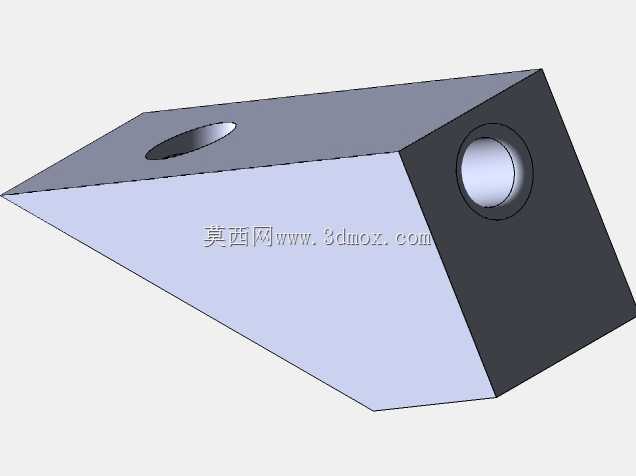

运动部分的光轴固定座同样采用打印件制作，没有选用市面上现成的金属固定座，就是为了适配不同批次光轴的直径公差，打印时可以根据实测的光轴直径微调孔位尺寸，比标准化的金属件适配性更强。X轴的传动皮带走线路径特意避开了线材走位区域，不会出现打印过程中线材和皮带摩擦的隐患，挤出头的走线顺着横梁侧面的理线结构排布，长时间往复运动也不会出现线材弯折疲劳断裂的问题。

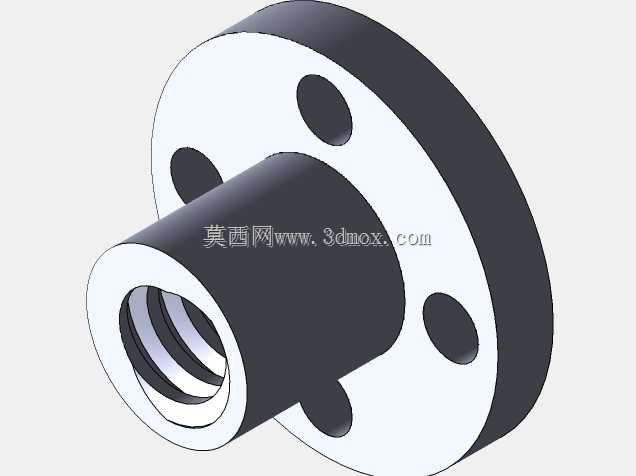

打印平台的调平结构做了隐藏式设计，四个调平螺母藏在平台下方的铝型材槽内，不会突出到平台侧面勾到走线，平台下方的网格状支撑板既减轻了运动部分的重量，又能保证平台加热时的热量均匀扩散，不会出现平台中间温度高、边角温度低导致的模型变形。Z轴的双丝杆同步结构没有用复杂的同步带联动，靠框架本身的加工精度和装配时的同轴度校准就能保证两侧升降同步，省去了额外的张紧结构，降低了组装调试的难度，也减少了后期维护的易损件数量。

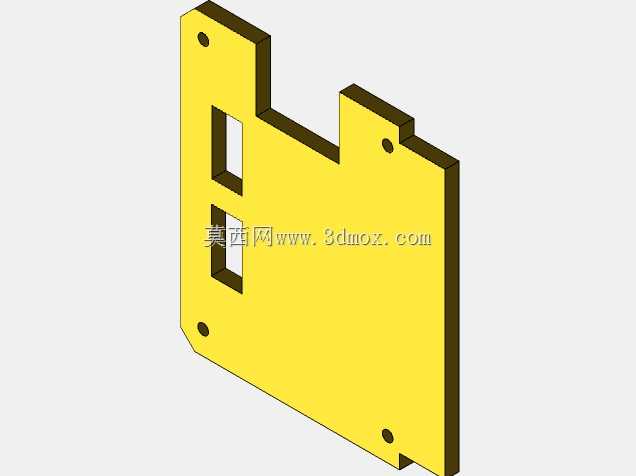

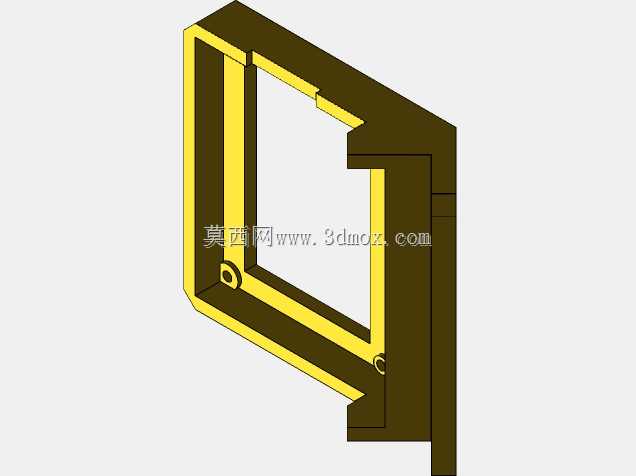

底部的控制板安装位预留了足够的散热空间，驱动模块和电源模块分开排布，不会出现热量堆积导致的元器件过热保护，屏幕的安装角度做了15度的倾斜，站在设备前操作时不用弯腰就能看清屏幕参数，线材接口全部朝外，后期更换配件、插拔线材不用把设备翻过来操作。所有打印的结构件都做了圆角过渡，没有尖锐的边角，组装时不会划手，受力位置的壁厚都加到了4mm，反复拆装也不会出现开裂的问题，非受力位置的壁厚控制在2mm，减少打印这些结构件的耗材消耗，也缩短了打印配件的时间。

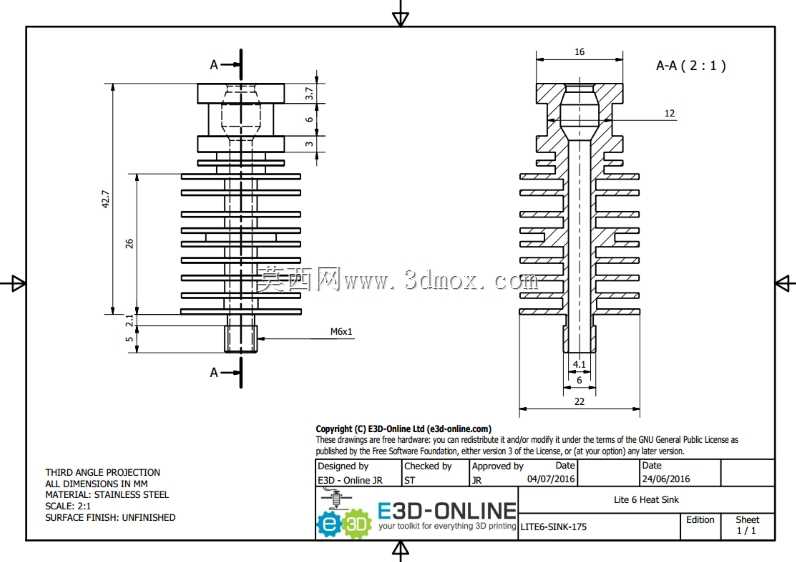

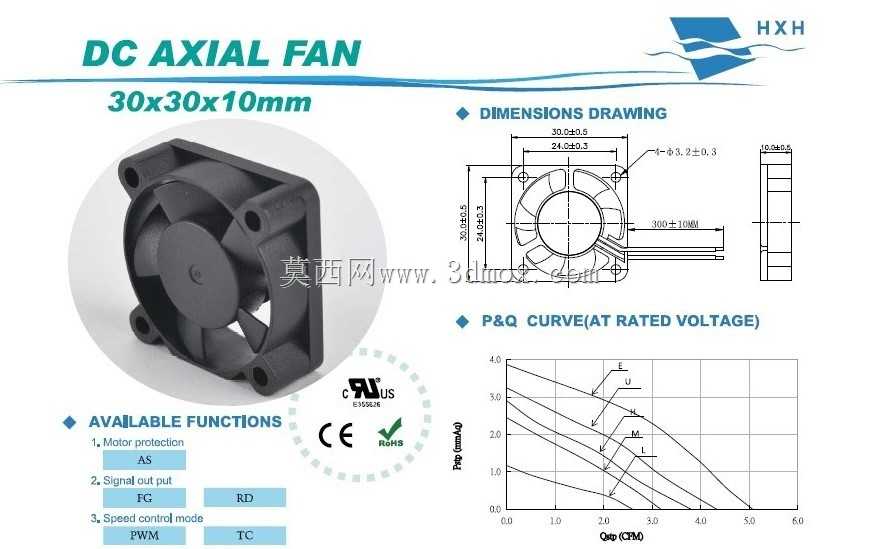

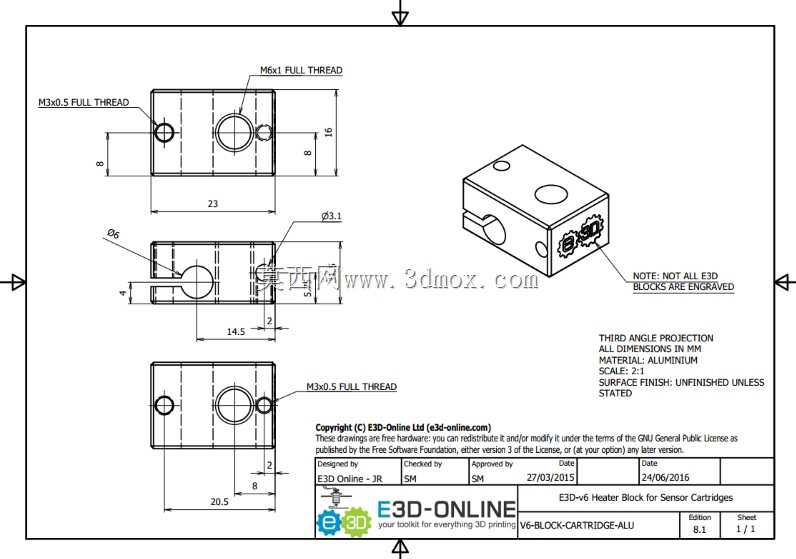

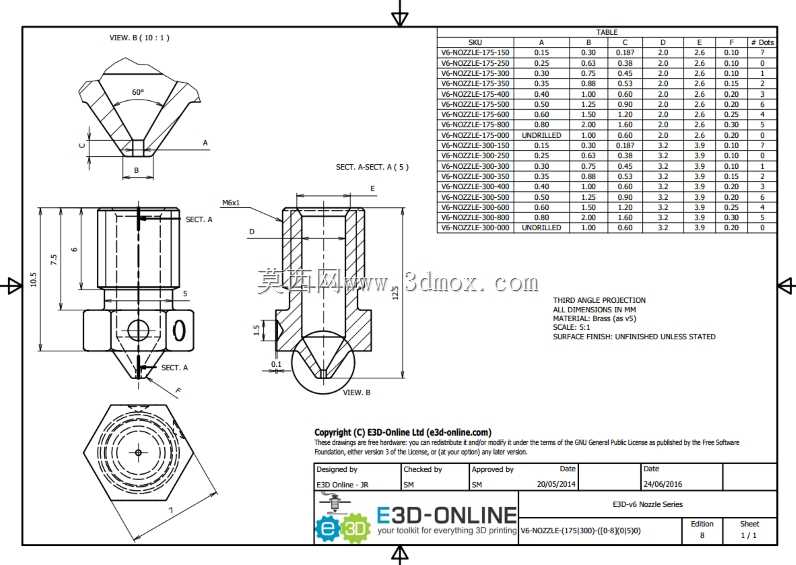

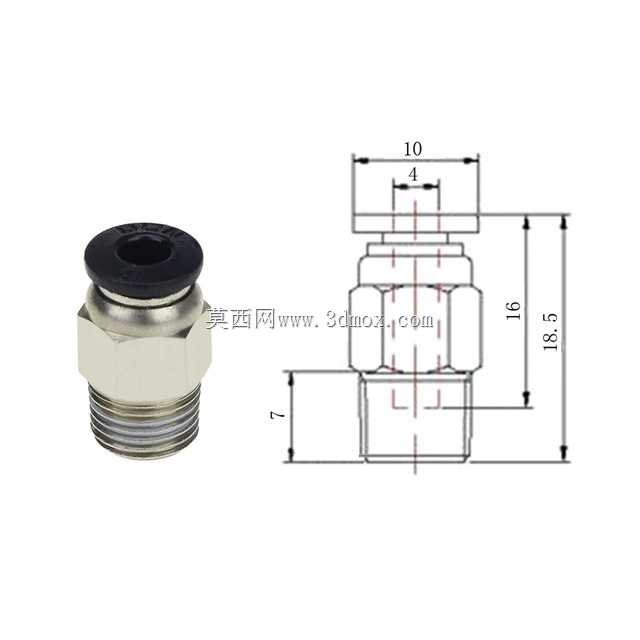

挤出头的安装位置做了快拆设计，更换喷嘴或者清理喉管的时候不用拆掉整个X轴滑块，拧掉两个固定螺丝就能把挤出头总成取下来，散热风扇的风道对着喉管的散热片直吹，不会出现热量往上传递导致的耗材提前融化堵头的问题。框架侧面的斜撑杆用的是普通碳钢管，不用额外做表面处理，靠两端的打印件接头和框架连接，就能把整个框架的抗扭刚度提升百分之四十以上，打印过程中Y轴快速往复运动时，框架不会出现共振导致的模型表面波纹。
