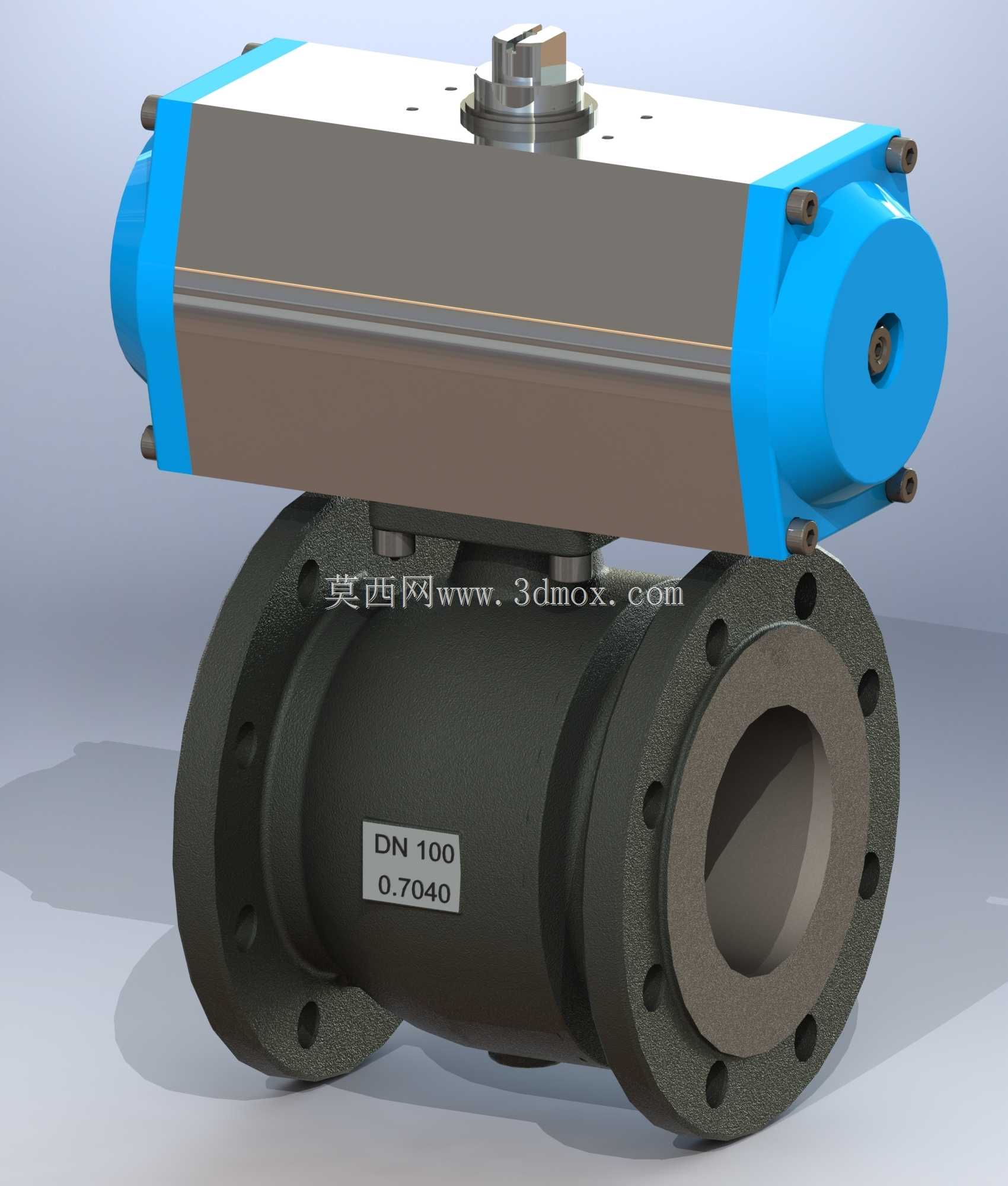

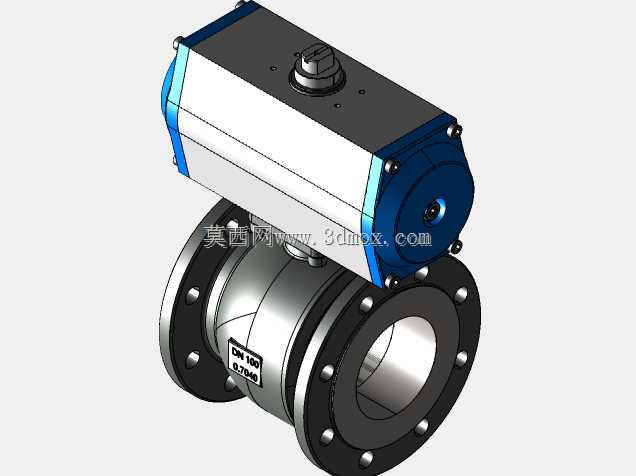

带气动执行机构的球墨铸铁法兰球阀

球墨铸铁材质的法兰端球阀搭配气动执行机构的组合，在流体控制现场最常碰到的痛点是执行器与阀体连接位的同轴度偏差，一旦扭矩传递出现偏载，长期开关动作会导致阀杆密封件异常磨损，甚至出现阀杆卡涩无法到位的情况。这款结构在连接支架的设计上做了针对性的适配，支架与阀体法兰的定位止口采用H7/h6的小间隙配合，能在装配阶段直接限制执行器输出轴与阀杆的径向偏移量，不需要额外做同轴度找正，现场安装时能省掉不少调整工时。阀体流道做了全通径的平滑过渡处理，没有突兀的缩径台阶，介质流经时的压损比常规缩径球阀低近三成，针对油类、压缩空气、水以及普通可燃介质的输送场景，能减少管路的动力损耗，流道内壁的铸造圆角也做了加大处理，避免介质中的杂质在拐角处淤积卡涩球体。气动执行器的端盖与缸体的密封槽采用了梯形截面设计，相比常规矩形槽，在压缩空气压力波动的工况下，O型圈的挤出风险更低，执行器两端的行程调节螺钉做了内凹防护处理，避免现场安装搬运时磕碰导致调节位置偏移，出厂调试完成后不需要反复核对开关位。法兰密封面的凸台高度做了严格的公差控制，搭配管路法兰时，即使垫片存在一定的厚度偏差，也能保证均匀的压缩量，不会出现局部压溃或者密封不严的渗漏问题。阀杆采用了防吹出结构设计，即使阀腔出现异常超压，阀杆也不会被内部压力顶出造成安全事故，填料压盖的螺栓采用了防松碟垫，在长期振动的管路上也不会出现螺栓松动导致的外漏。球体表面做了硬化处理，针对带有少量细小颗粒的介质工况，也能保证密封面的使用寿命，不会短时间内出现冲刷划痕导致内漏。执行器与阀杆的连接采用了双扁方传动结构，相比单键连接，接触面积更大，传递大扭矩时不会出现键槽挤压变形的问题，频繁开关的工况下传动可靠性更高。
