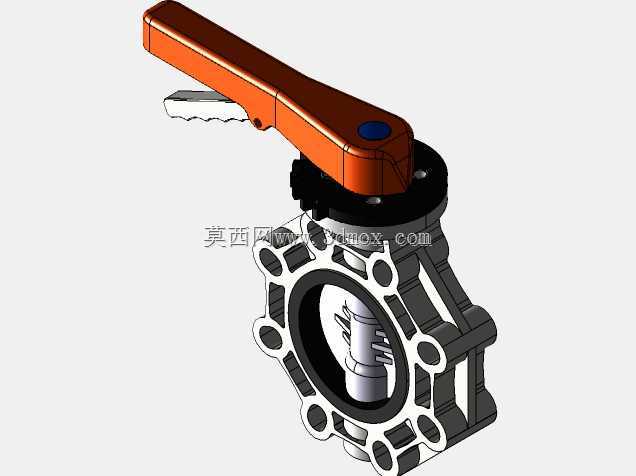

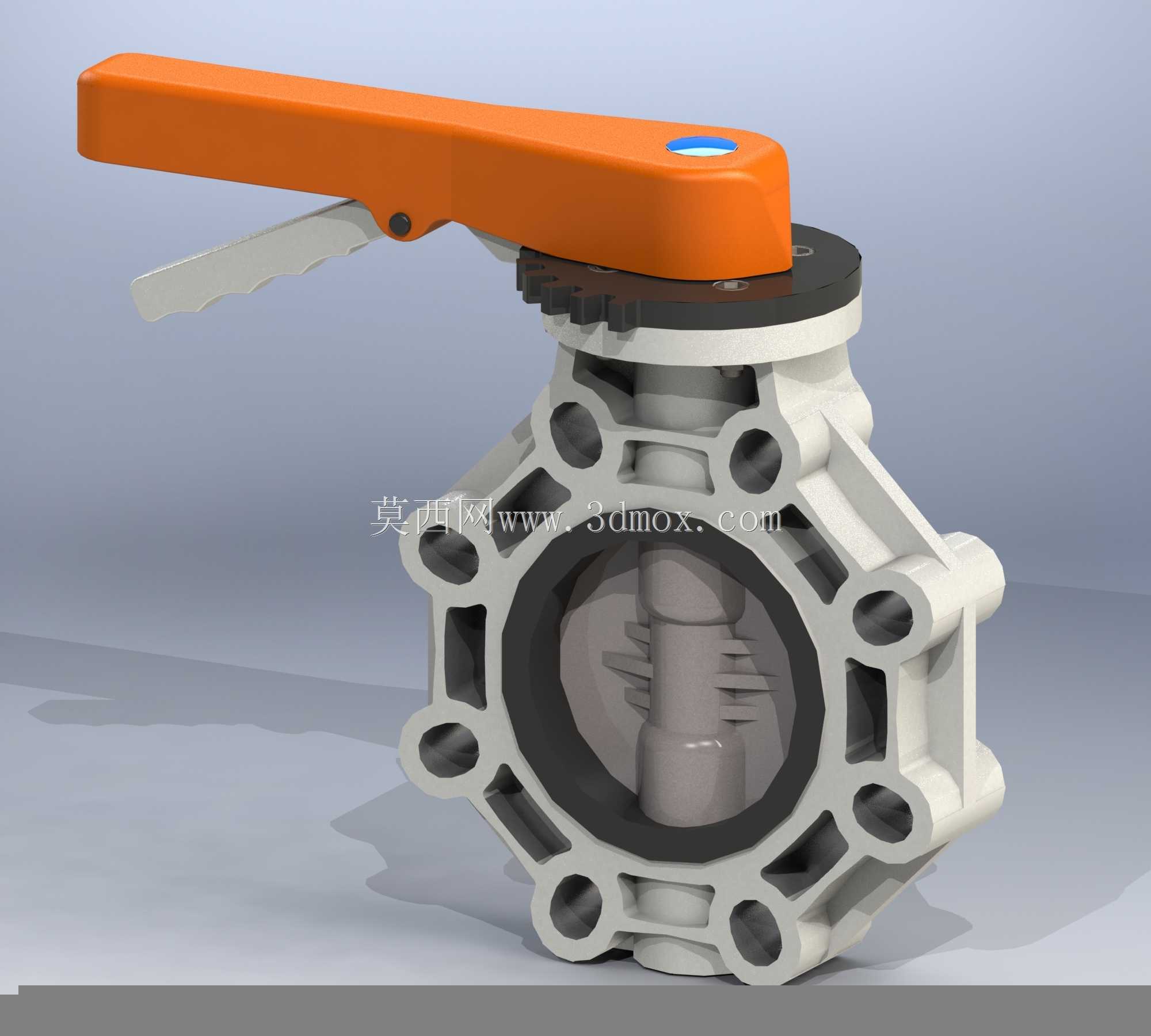

手柄驱动对夹式工业蝶阀结构设计

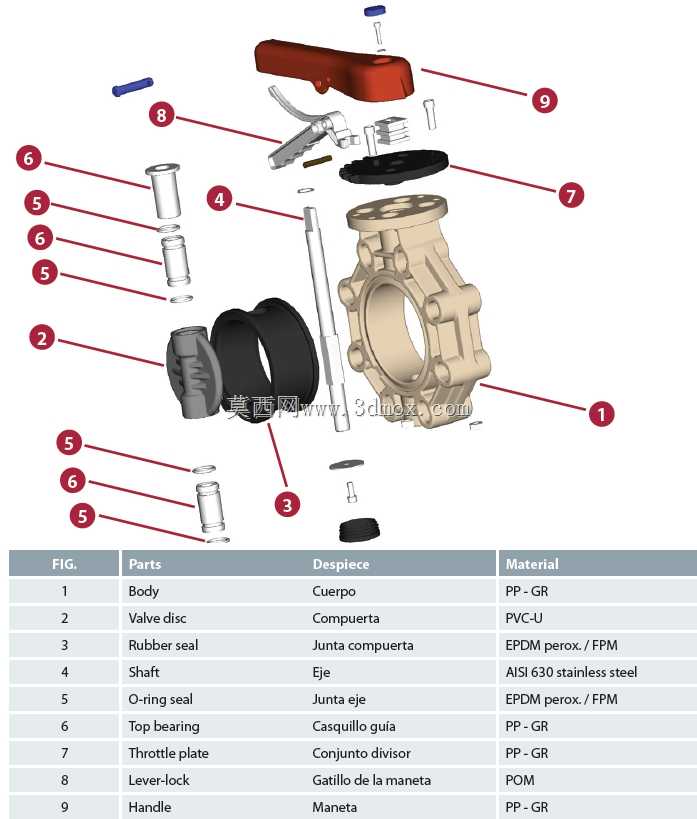

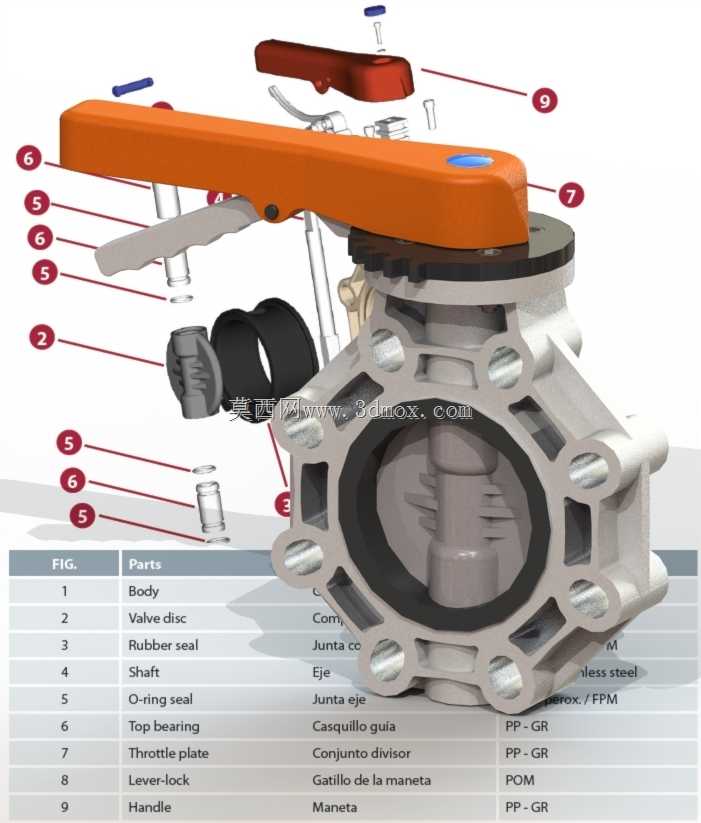

管路现场安装蝶阀时，常遇到阀座密封面压合不均导致内漏、手柄锁止档位卡滞无法精准定位开度、耳轴与轴套配合间隙过大长期启闭后出现窜动的问题，这套结构在设计阶段就针对这些现场反馈做了针对性调整。阀体采用凸耳式对夹结构，周向均匀分布的螺栓过孔做了锪平处理，避免现场安装时螺栓垫片偏斜导致阀体受力不均，密封面的环形定位槽与橡胶密封圈的配合公差取H7/g6，既保证密封圈安装时不会被剪切挤伤，又能在法兰夹紧时让密封唇口均匀贴合管路法兰面，杜绝偏磨导致的早期泄漏。阀杆与阀板的连接采用扁方定位加横向销钉固定，相比传统的平键连接，扁方结构能承受更大的启闭扭矩，销钉贯穿阀杆与阀板的连接段，避免长期带压启闭时阀板与阀杆出现相对转动，导致开度指示不准。顶部的手柄锁止结构做了齿形优化，锁止齿的齿距对应5度的开度调节精度，齿面做了15度的导向倒角，扳动手柄时锁止销能顺滑滑入齿槽，不会出现卡滞跳齿的问题，手柄末端的包胶区域做了防滑纹理，戴劳保手套操作时也能稳定施力。橡胶密封件的截面采用X型结构，相比传统O型圈，X型密封在低压工况下的接触压力更均匀，不会因为长期压缩出现永久变形，阀杆处的两道密封分别设置了防尘唇和压力补偿槽，管路内的介质压力越高，密封唇与阀杆的贴合力越大，杜绝阀杆处的外漏隐患。阀板的过流面做了流线型圆弧过渡，减少介质流经时的紊流阻力，阀板边缘的密封压紧面做了0.2毫米的凸台，关闭时凸台优先挤压密封圈，形成线性密封带，相比面接触的密封结构，所需的关闭扭矩更小，密封可靠性更高。耳轴位置的衬套采用自润滑材质，衬套与阀体的配合采用过盈压装，衬套内壁开有储油槽，出厂时填充润滑脂，长期启闭无需额外维护，避免金属直接接触出现的磨损卡涩。
