DN15PN10绿柄内丝外插式球阀结构设计

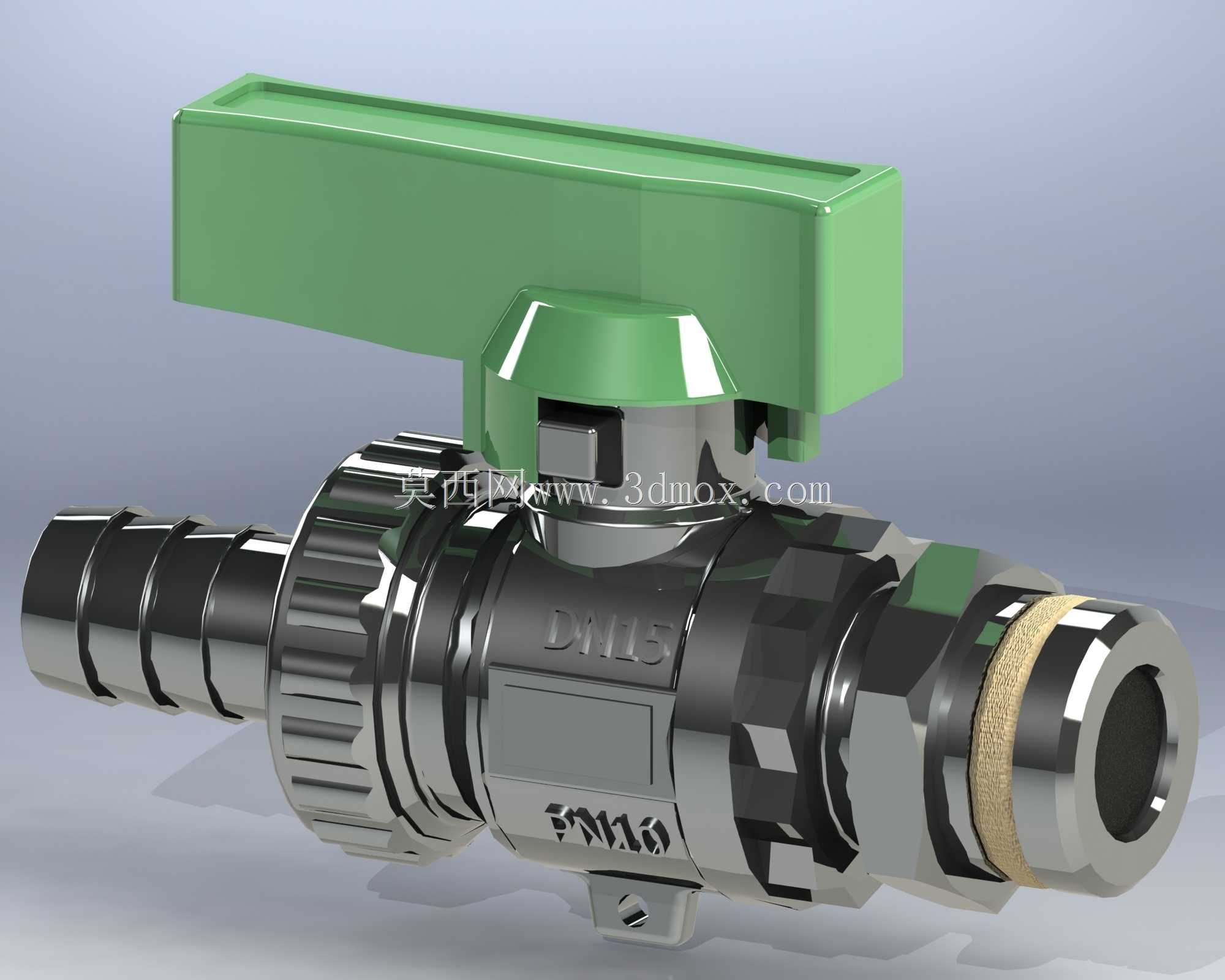

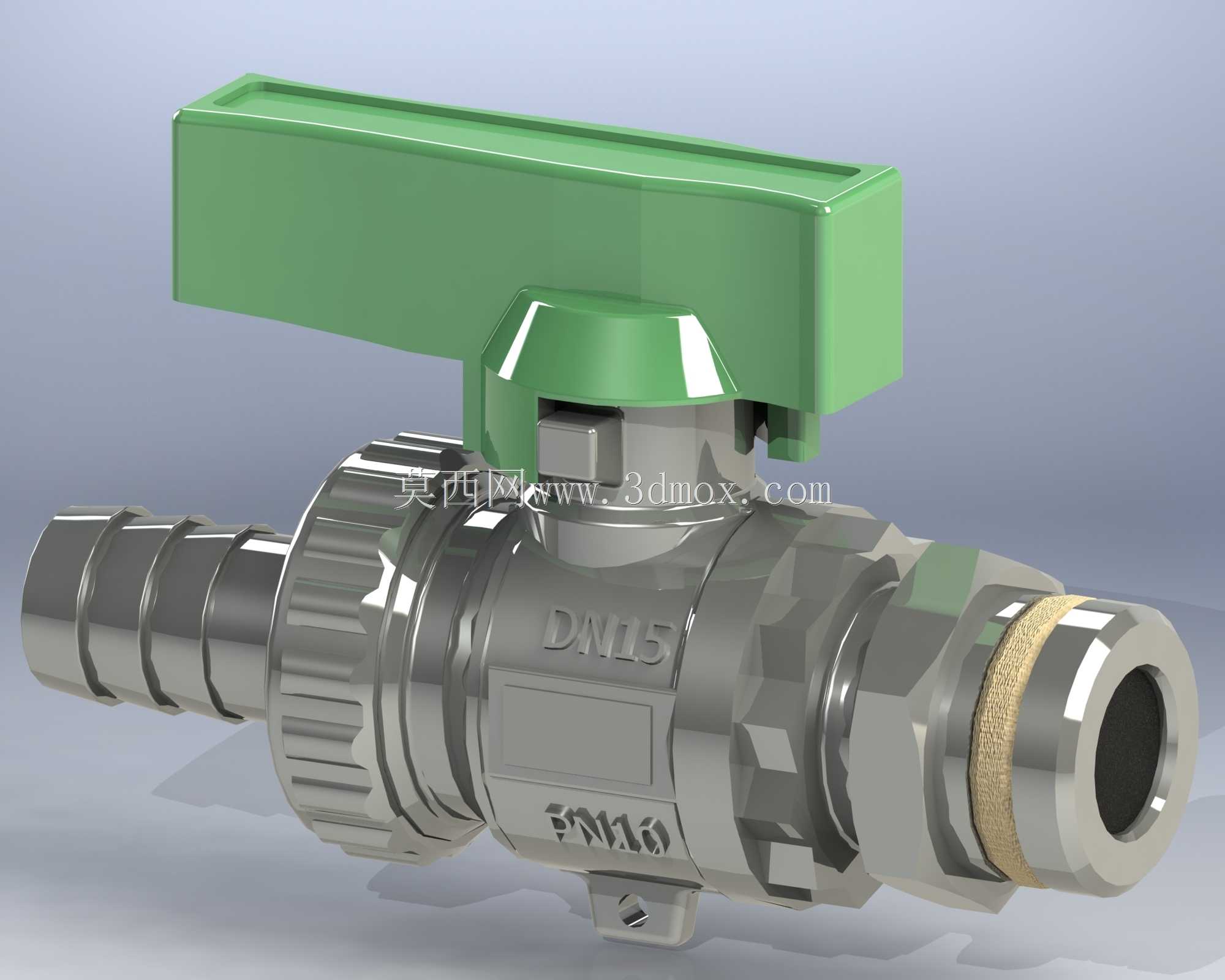

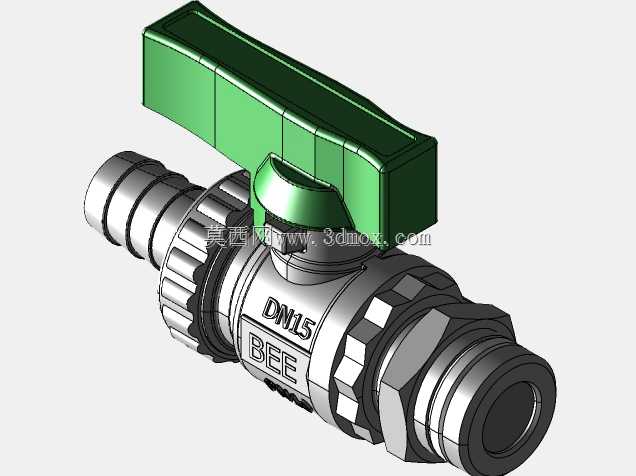

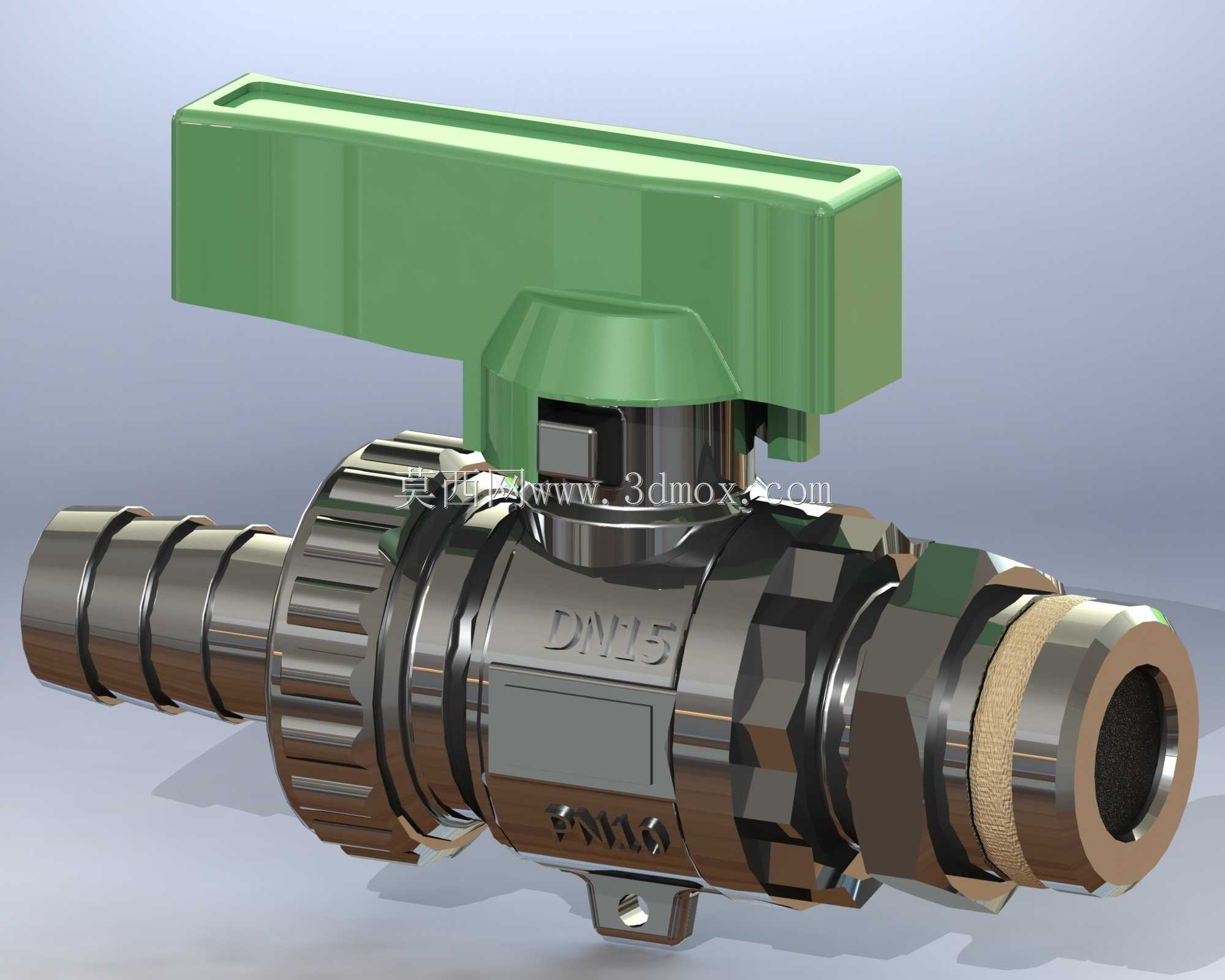

现场水暖管路改造里，小通径球阀最容易出问题的地方，是手柄扳动时的扭矩传递虚位，还有插接管端的密封失效。这款DN15 PN10的球阀，在结构优化时特意把手柄和阀杆的配合面做了扁方加定位凸点的设计，不是常见的光杆套合，就算长期频繁扳动，手柄也不会出现空转打滑的情况，哪怕是供暖季管路带压操作，也能保证开关动作的精准反馈。阀体上的滚花纹理不是为了装饰，是给安装时预留的夹持位，用普通管钳咬合的时候不会打滑刮伤阀体镀层，比光滑外壁的球阀安装时省至少三分之一的力，也不会因为夹持力过大把薄壁阀体夹变形。插接管端的多道环形倒刺，是针对软质输水胶管的密封优化，倒刺的高度做了0.3mm的梯度差，靠近阀体的位置倒刺更高，越往端口越平缓，插装的时候不会因为阻力太大把胶管顶变形，锁紧之后又能形成多道密封线，就算管路压力冲到1.2MPa的超压工况，胶管也不会脱开渗漏。阀球的密封座做了微小的倒角退让槽，低温供暖水里面有细小杂质的时候，不会卡在密封面和阀球之间造成内漏，长期使用的密封寿命比普通平密封座的球阀高两倍以上。底部的固定小凸耳是给管路固定预留的，在震动比较大的设备供水段，可以用扎带或者小螺丝把阀体固定在机架上，避免长期震动让接口松动。手柄的绿色材质选用的是耐低温改性PP，零下十度的环境下扳动也不会脆裂，表面的防滑筋是顺着手指施力方向排布的，戴劳保手套操作也能稳稳发力，不会打滑。阀体上的标识刻印是做的凹陷式填漆，长期接触水和锈蚀也不会磨掉标识，后期管路维护的时候一眼就能看清通径和压力等级，不用反复查台账核对参数。
