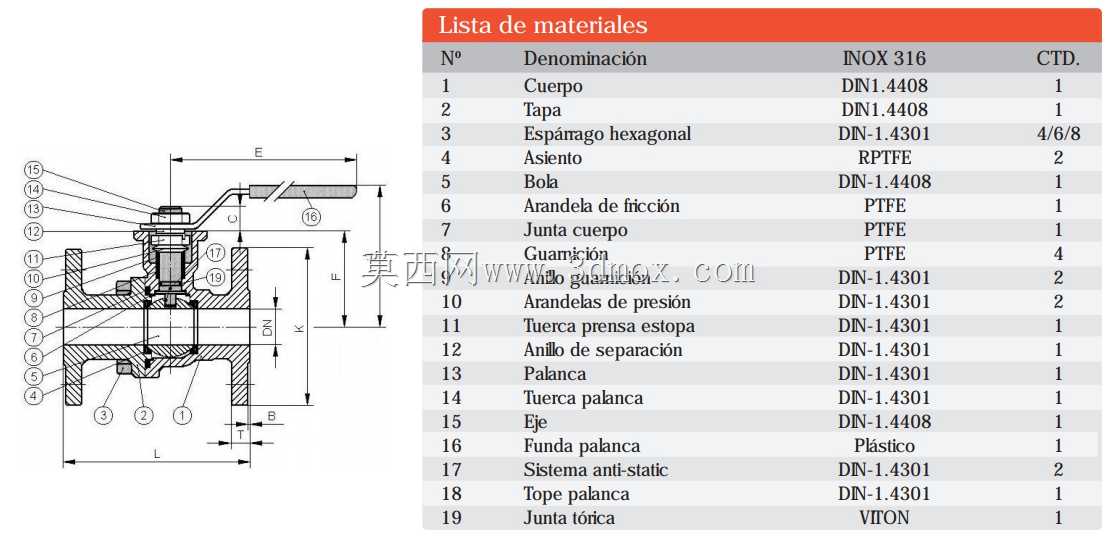

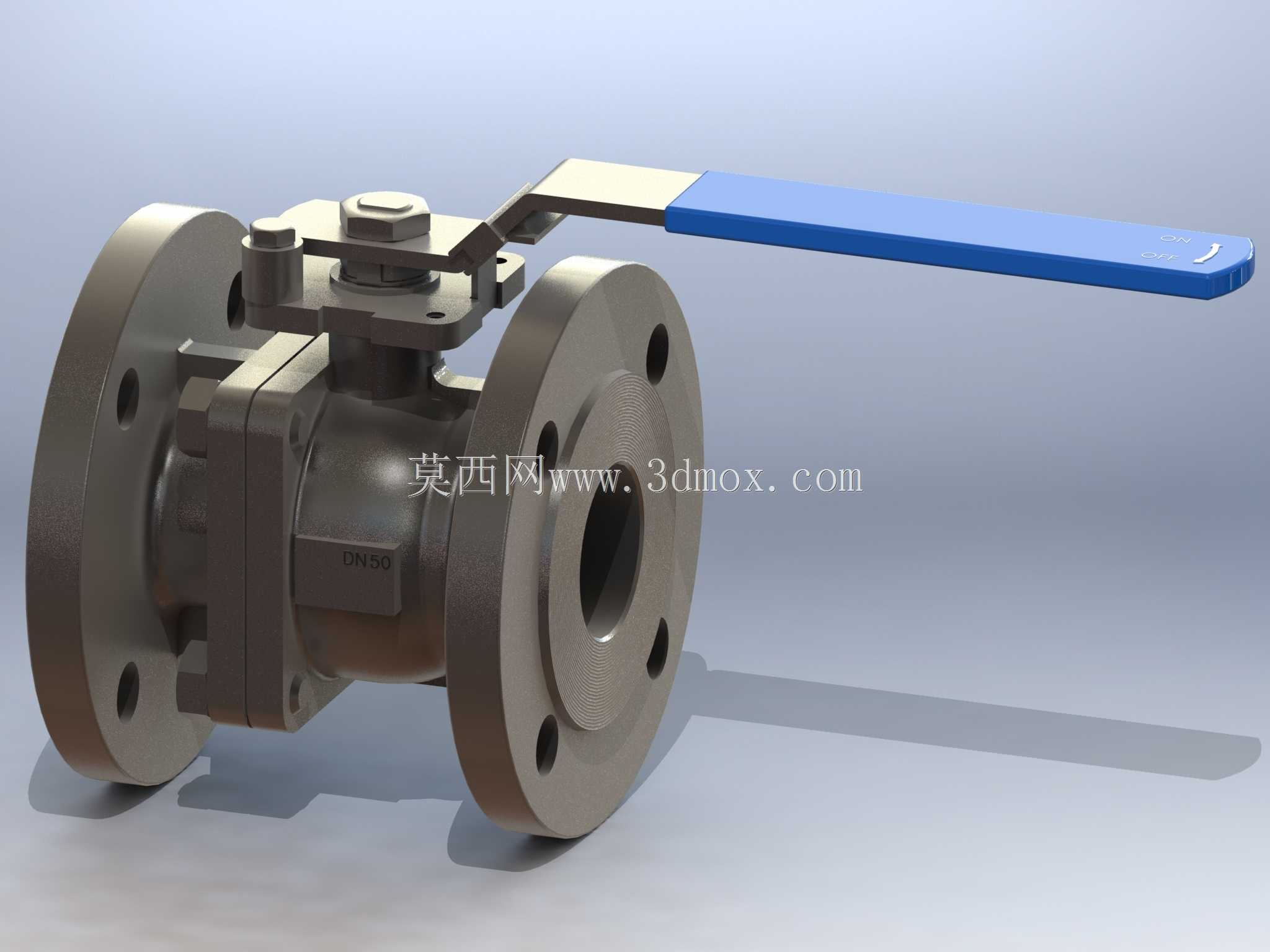

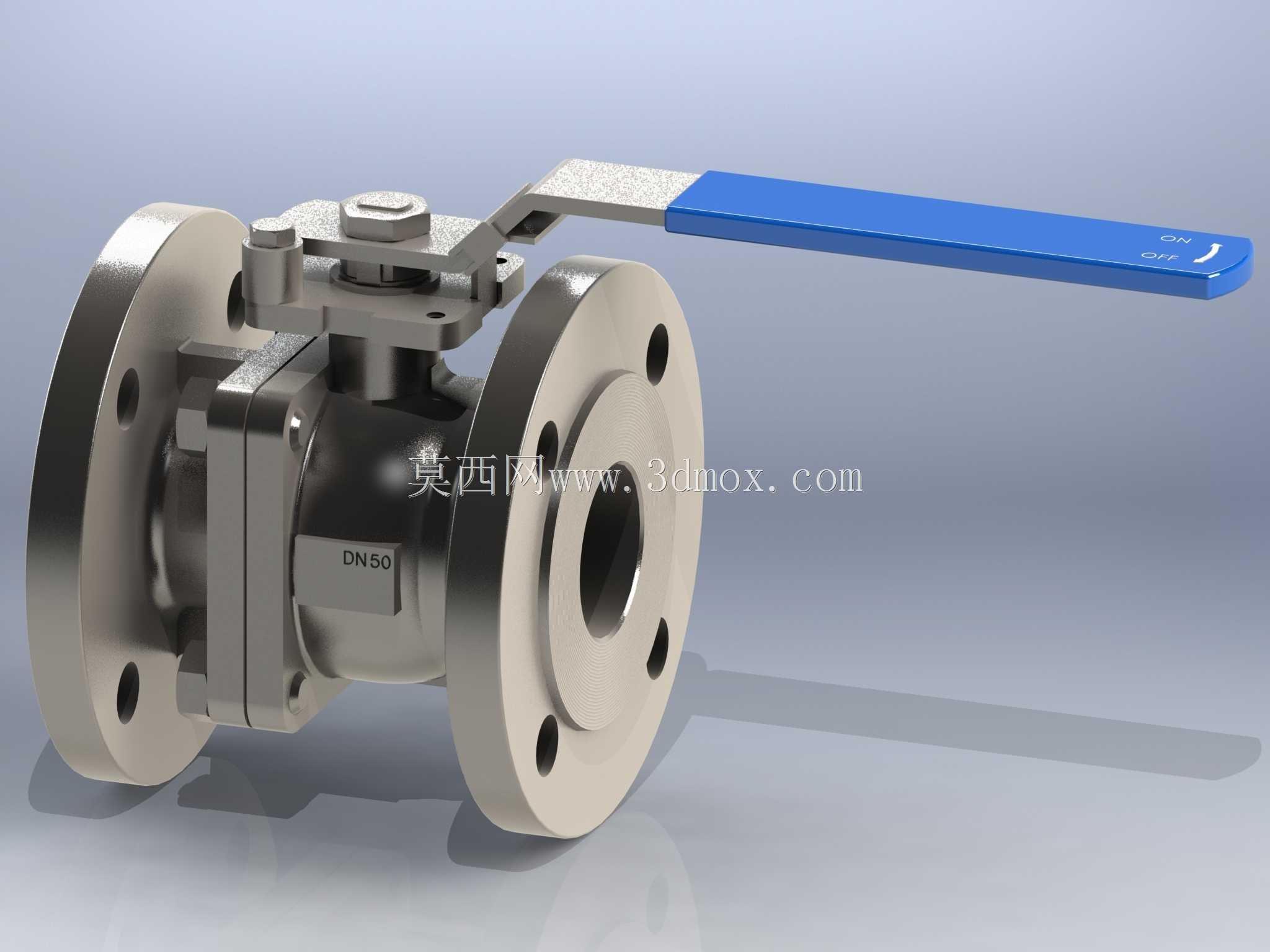

两片式不锈钢法兰连接球阀结构设计

工业级法兰球阀在管线投用后最常出现的阀杆飞出、中腔泄漏、静电积聚隐患，在这套结构里都做了针对性的落地处理。阀杆采用防飞出设计，台阶段卡在阀体内部的限位槽内，哪怕管线带压误拆填料压盖，阀杆也不会被介质压力顶出，避免现场喷料伤人的风险。轴上的双重密封组合没有照搬常规单一填料结构，靠聚四氟乙烯密封件搭配氟橡胶O型圈分层承压，PTFE耐介质腐蚀适配多数化工流体，氟橡胶圈补偿温度波动带来的密封间隙，常温到180摄氏度工况下都能保持稳定密封比压，不用频繁更换填料。

中法兰连接的螺栓孔位做了对称均布设计，加工时一次装夹就能完成所有法兰端面、螺栓孔、密封槽的车削加工，不用二次找正，端面跳动量能控制在0.02mm以内，装配时垫片受力均匀，不会出现局部压偏导致的中腔渗漏。阀座采用ISO 5211标准底座结构，配套双重标准的阀杆尺寸，能适配市面上多数手动、气动、电动执行器的安装接口，后期现场改造不用重新加工连接法兰，换执行器只需要拧下连接螺栓就能直接适配。

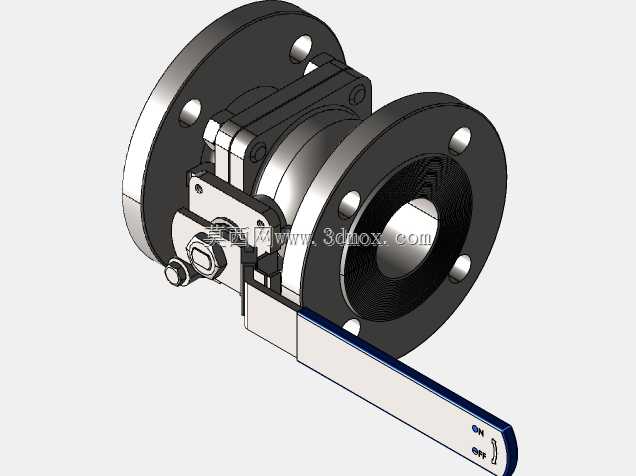

防静电结构的设计藏在球体和阀杆、阀杆和阀体的接触位置，内置的静电弹簧能把球体摩擦产生的静电持续导到阀体上，避免输送易燃易爆介质时静电积聚打火，完全符合石化管线的防静电强制要求。手柄的长度经过力矩核算，常温下开关球阀只需要单手握持施加很小的力就能完成启闭，手柄尾部的定位凸台和阀体上的限位块配合，开关到位后有明显的触感反馈，现场巡检不用凑近看标识就能判断阀门的启闭状态。

流道做了全通径设计，介质流过时的阻力和同管径管线几乎一致，不会在阀腔内部形成紊流，输送含少量颗粒的介质时也不容易出现积料卡涩。密封面的粗糙度要求控制在Ra0.8以内，球体表面做了硬化处理，频繁开关也不会出现密封面划伤，使用寿命比普通浮动球阀提升近一倍。所有承压部件的材质都选用316不锈钢，耐腐蚀性适配化工、食品、制药等多数有洁净要求的管线场景，法兰密封面采用凸面结构，搭配缠绕式垫片就能满足高压工况的密封要求，不用额外定制特殊密封件。
