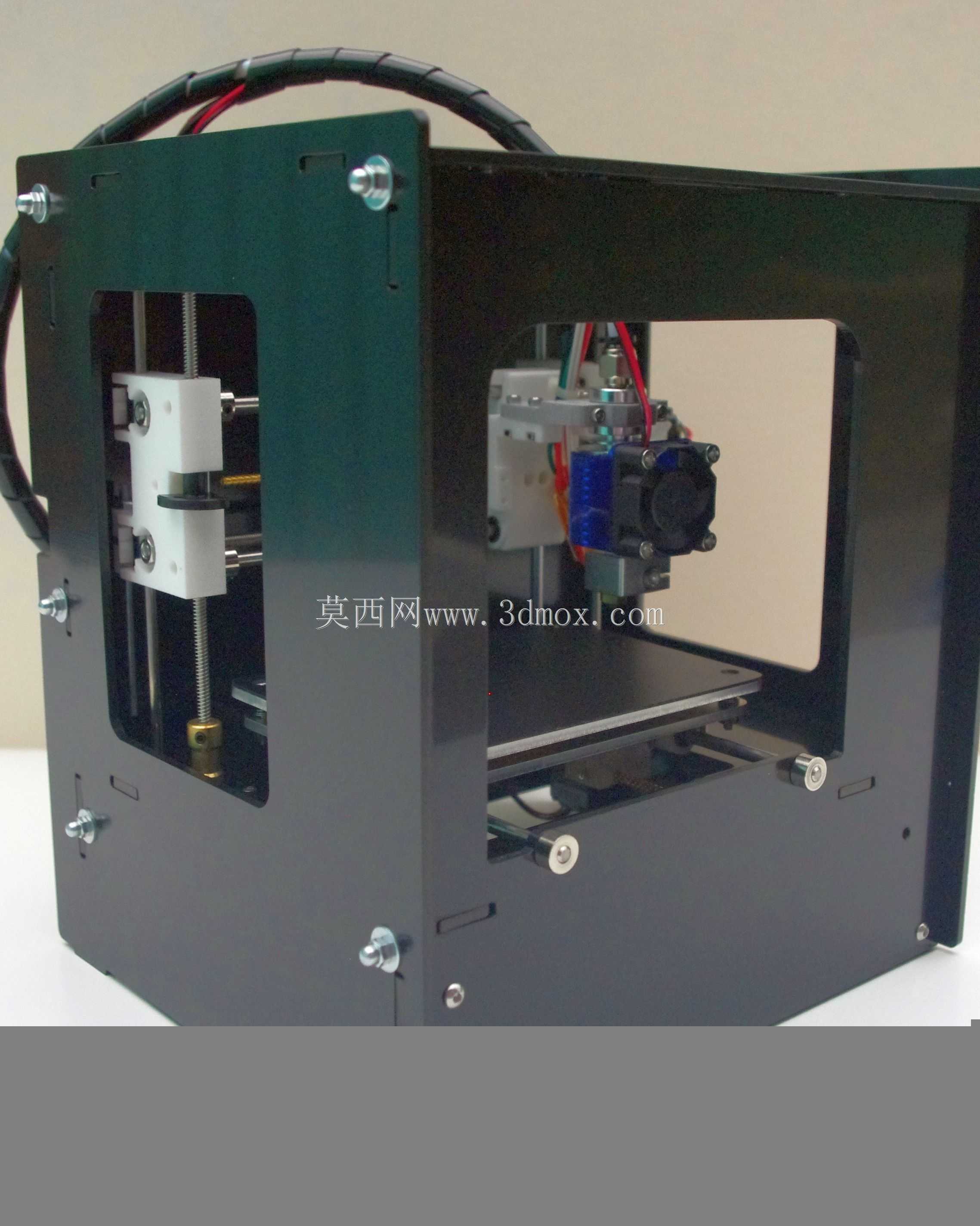

紧凑型封闭式螺杆传动桌面3D打印设备

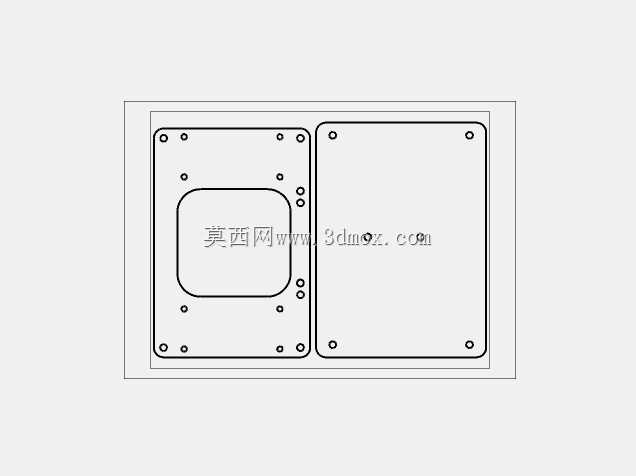

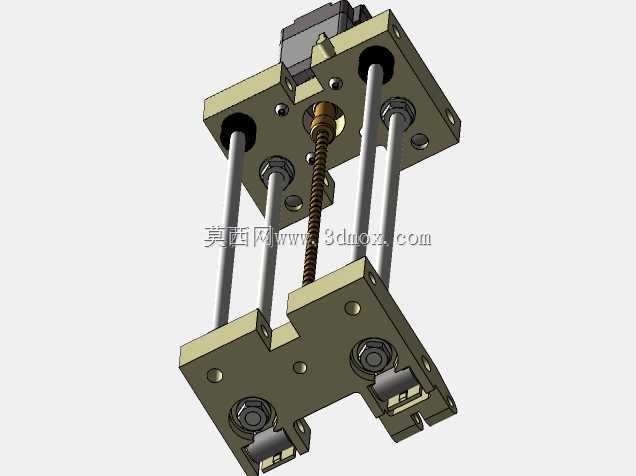

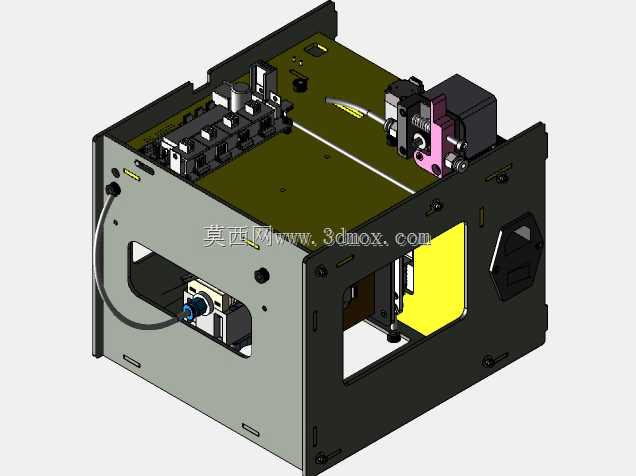

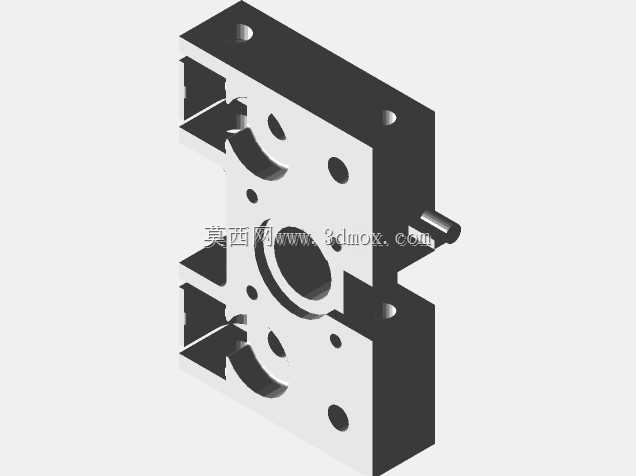

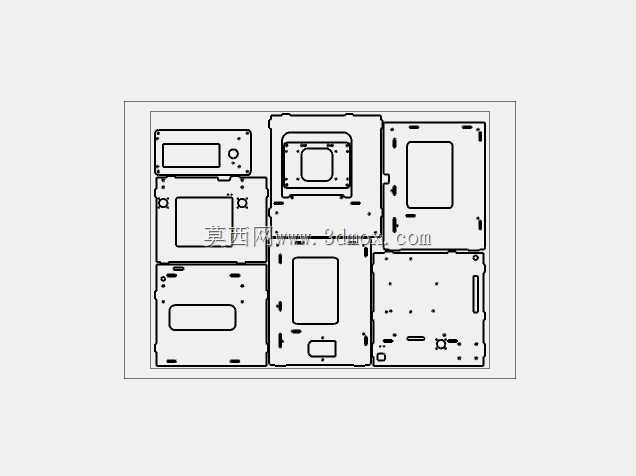

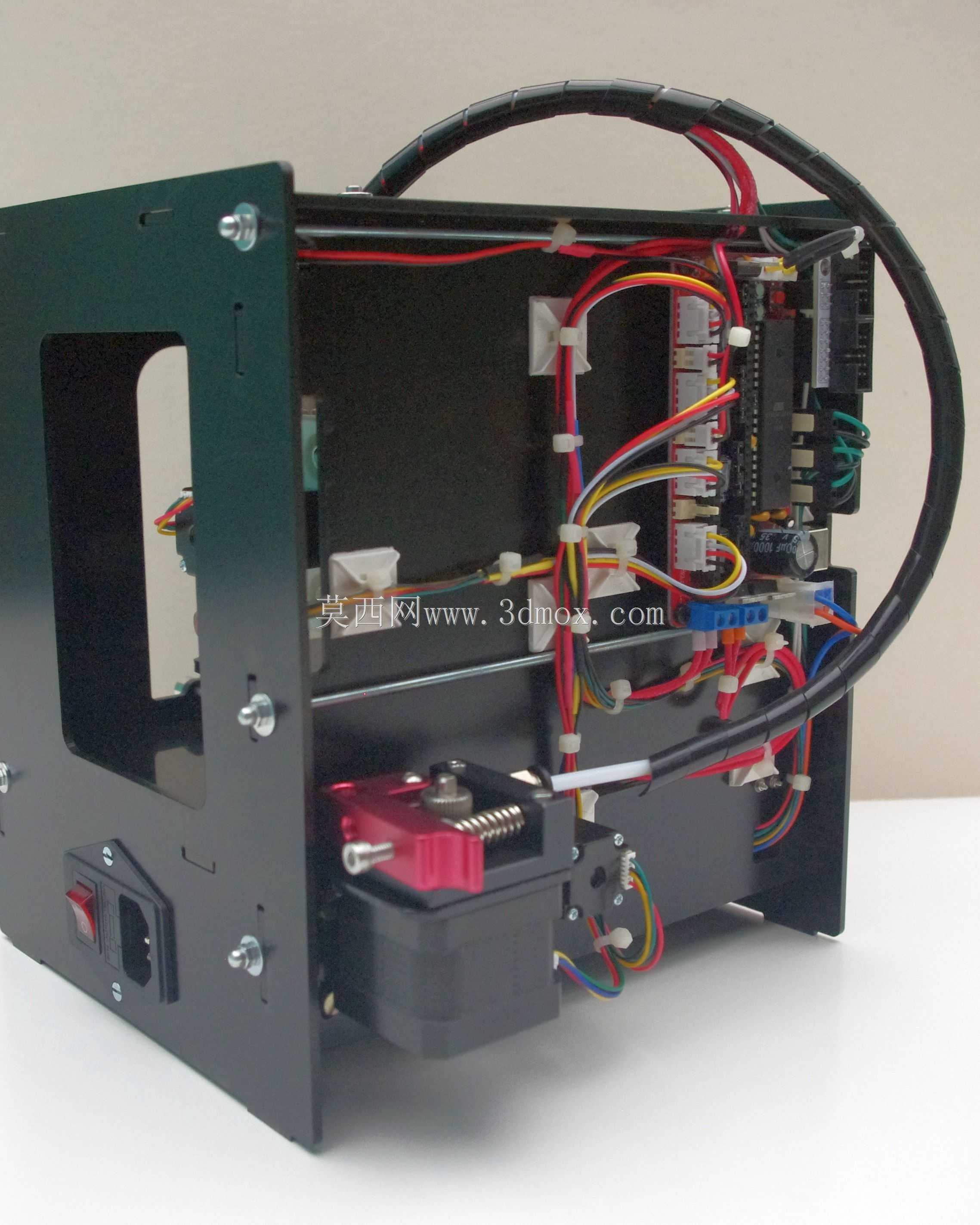

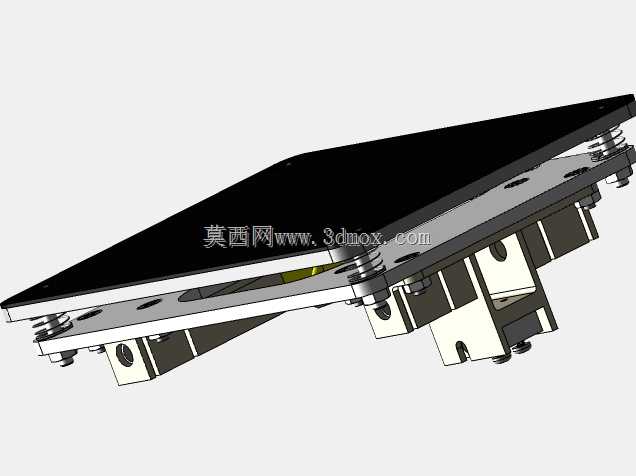

桌面级小型打印设备长期存在传动间隙大、外壳防护不足、高速运行抖动超差的加工适配痛点，这款封闭式螺杆驱动的小型设备在结构落地层面做了大量针对性的公差适配调整。钣金外壳的折弯边预留了0.12mm的装配让位量，所有螺丝过孔都做了沉头倒角处理，既避免外壳拼接时出现错位顶死的问题，也能让外露紧固件完全沉入板面，不会在搬运过程中勾挂线缆或划伤操作人员。内部传动模组的安装基准面做了铣平处理，直线导轨与螺杆的平行度公差控制在0.03mm以内，打印头移动过程中不会出现卡顿或偏载的情况，哪怕是长时间连续运行，传动部件的磨损量也能控制在合理区间。设备侧面预留的观察窗口采用内嵌式安装结构，亚克力板与钣金框之间垫了薄橡胶条，既可以阻挡打印过程中产生的细微粉尘飘出，也能隔绝一部分运行噪音，放在桌面使用时不会对周边环境造成干扰。打印平台的调平结构采用三点支撑设计，每个支撑点都配了细牙调节螺丝，调节精度可以达到0.05mm，配合弹簧预紧结构，平台不会因为打印过程中的轻微振动出现移位。走线全部采用拖链收纳，线缆在运动过程中不会与内部结构产生摩擦，拖链的弯曲半径经过反复测算，既不会因为弯折角度过大损伤线芯，也不会占用过多内部空间。电控模块单独布置在设备后侧的独立仓内，与打印运动区域完全隔开，避免打印过程中产生的热量影响电控元件的运行稳定性，仓体上开的通风孔刚好形成对流风道，不需要额外加装散热风扇就能满足元件的散热需求。这种紧凑封闭的结构设计，完全适配小批量桌面加工的使用场景，所有零部件都可以采用常规钣金加工和标准件采购完成，不需要定制特殊型材，整体制造成本可控，装配过程也不需要专用工装，普通技术人员参照装配关系就能完成整机组装，调试过程中只需要校准导轨平行度和螺杆间隙，就能达到稳定的打印精度。
