室外道路用干式消防栓结构设计

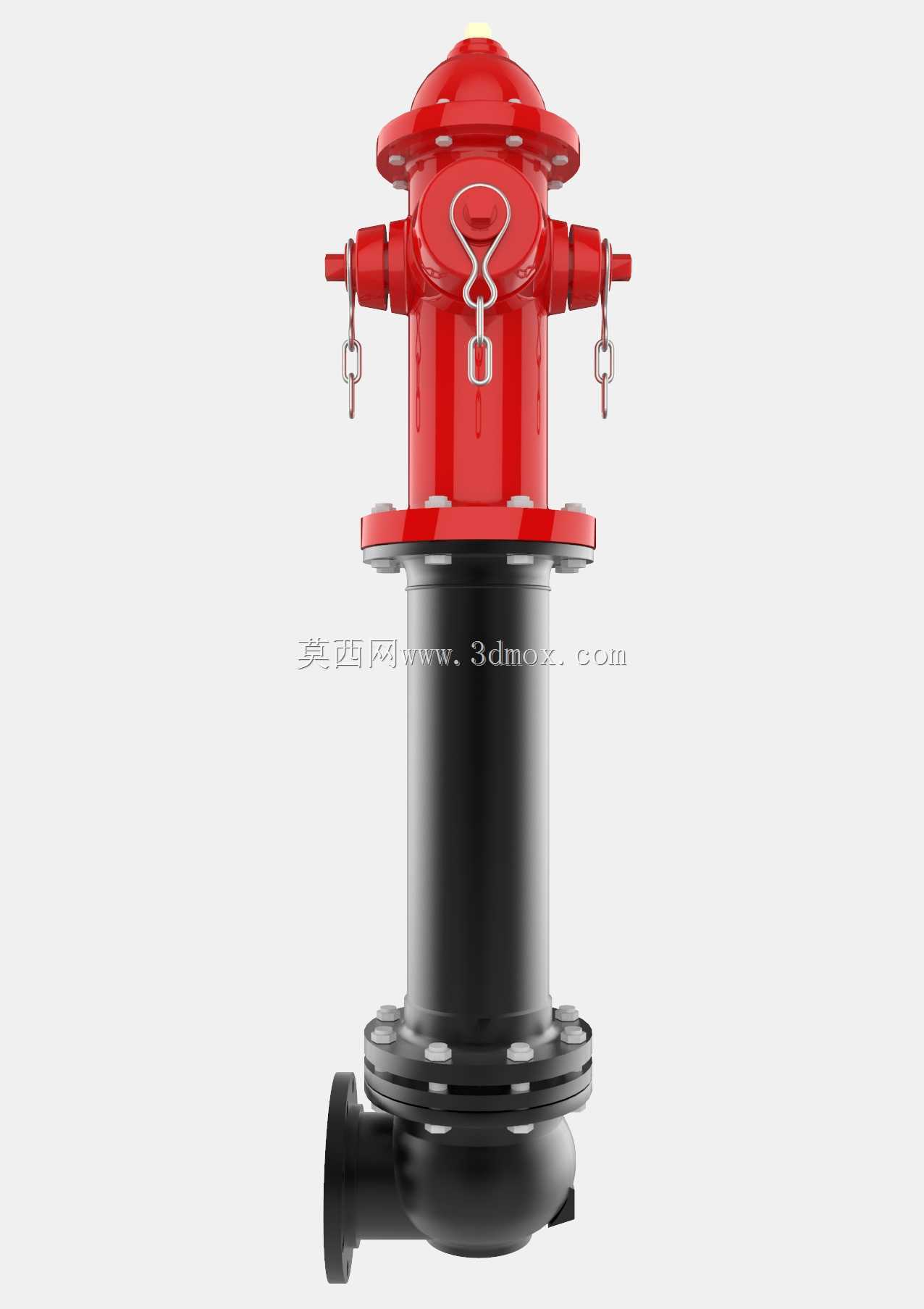

北方冬季低温环境下，普通湿式消防栓极易出现管内存水冻裂、密封失效的问题，这款干式消防栓的结构设计完全围绕低温工况的痛点做了针对性优化。干筒内部常态无存水的核心设计，直接消除了低温冻胀破坏的风险，顶部出水口的快接接口采用对称三出口布局，兼顾多水带同时接驳的作业需求，接口处的锁扣结构做了圆角过渡处理，避免长期户外锈蚀后出现卡滞、无法快速开启的问题。阀盖与筒体的连接法兰采用加厚密封面设计，密封槽的深度公差控制在0.2mm以内，既保证橡胶密封圈的压缩量足够实现零渗漏，又不会因为压缩过度导致密封圈过早老化失效。底部侧出的进水接口采用90度弯转结构，适配地下供水管网的水平接驳需求，弯管处的壁厚做了渐变加厚处理，抵消水流转向带来的冲蚀磨损，延长整体使用寿命。顶部的操作帽采用防滑棱面设计，即使佩戴厚重的消防手套也能快速施力开启，操作螺杆的行程做了限位设计，避免全开状态下阀杆脱出造成故障。筒体外部的防腐涂层采用环氧富锌打底加聚氨酯面漆的双层结构，模型里还原了涂层的厚度层次，红色面漆的色度符合消防设施的国标识别要求，黑色下部筒体对应地下安装部分的防腐强化处理。接口处的链条采用可拆卸挂环设计，避免接口盖帽丢失，挂环的安装孔位做了沉头处理，不会突出表面造成磕碰损伤。所有连接螺栓的位置都做了沉台防护，避免户外雨水积留造成螺栓锈蚀无法拆卸，总阀门的拆卸结构设计在法兰连接处，不需要拆解整个筒体就能完成阀瓣的更换维护，大幅降低后期运维的工作量。侧出口的螺纹接口严格匹配消防水带的通用标准，螺纹的公差带选用过渡配合，既保证接驳时的顺畅度，又能在充水承压状态下实现自密封，不会出现渗水脱扣的问题。
