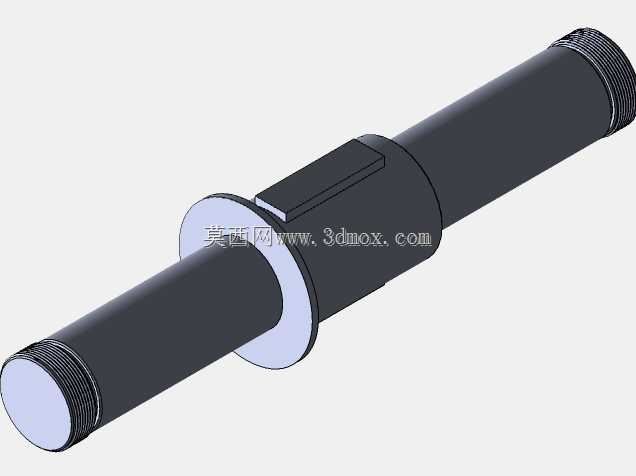

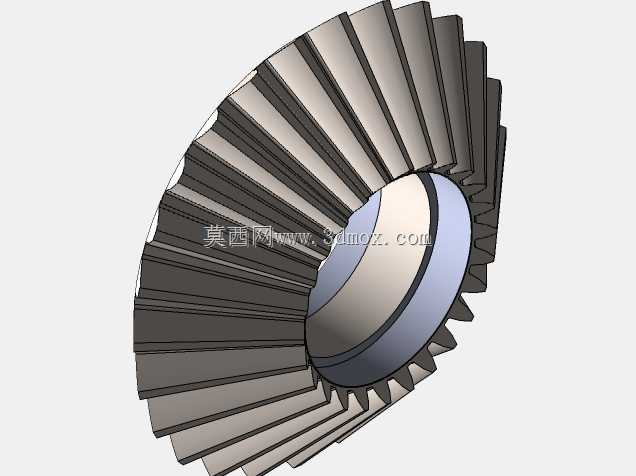

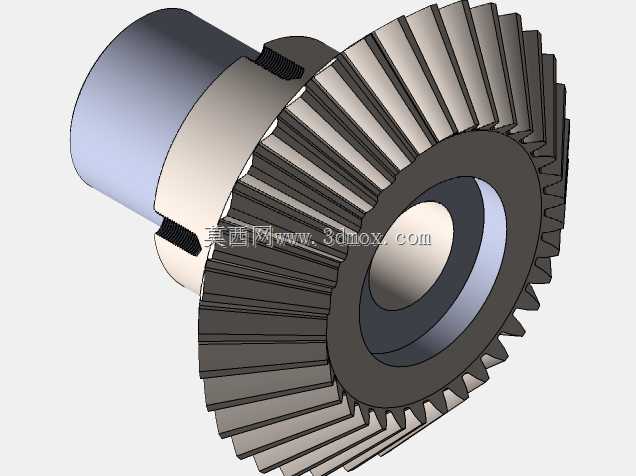

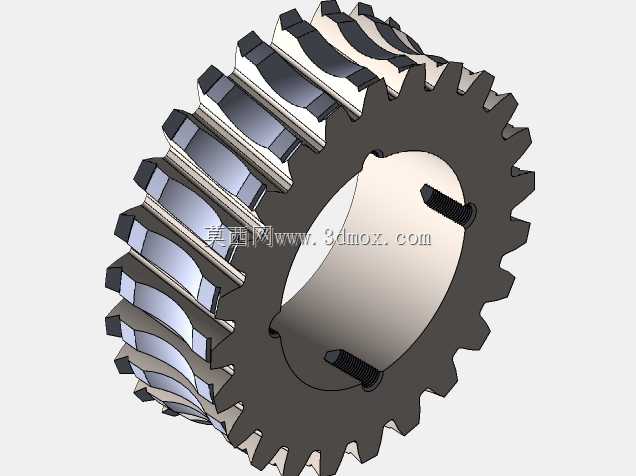

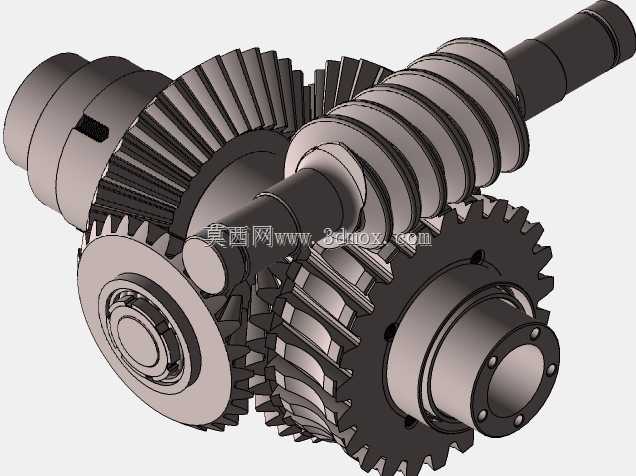

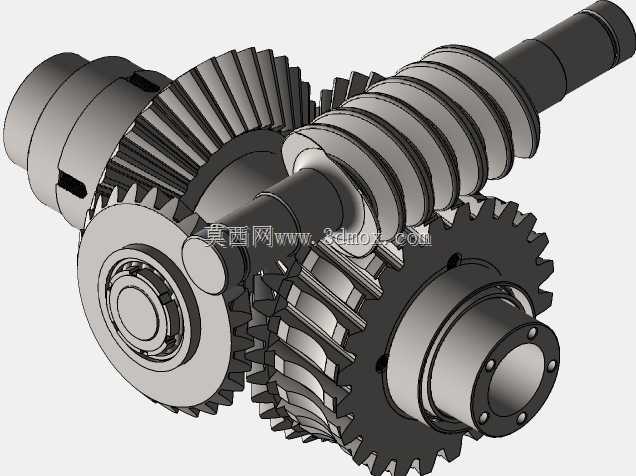

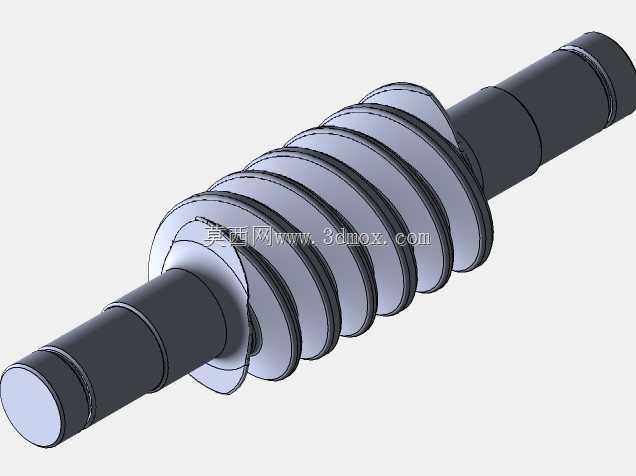

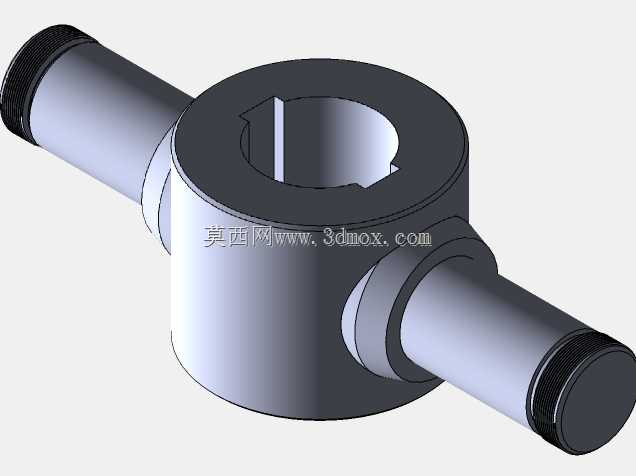

差速器总成在量产加工阶段,最容易被忽略的是锥齿轮与蜗杆轴的同轴度偏差问题,这类偏差不会在静态装配时立刻显现,却会在负载运转300小时后出现齿面偏磨、传动异响的连锁故障。这套差速器的齿轮组在结构设计阶段,就针对加工适配做了多处细节调整,锥齿轮的背锥面预留了0.02mm的精磨余量,避免滚齿加工后齿形热处理变形带来的啮合间隙不均,蜗杆轴的轴肩位置做了退刀槽优化,既方便外圆磨床一次装夹完成轴颈加工,也能给轴承内圈留出足够的轴向定位面,不会出现装配时轴承压装不到位的隐患。配套的圆柱齿轮与十字轴配合孔,公差带选了H7/k6的过渡配合,既保证十字轴在差速器壳体内的转动灵活性,又不会因为间隙过大出现行星齿轮运转时的径向窜动。实际加工验证中,蜗杆的螺旋升角与啮合锥齿轮的齿向做了匹配修形,不用额外增加齿面研磨工序,就能让啮合接触斑点覆盖齿面70%以上的有效区域,大幅降低了批量生产的加工成本。差速器壳体与各轴的轴承座孔,采用了同基准一次镗孔的工艺设计,避免二次装夹带来的位置度偏差,装配时不用反复调整垫片厚度就能达到预设的轴承预紧力,减少了总装线的调试工时。齿面的粗糙度要求控制在Ra1.6以内,既保证传动时的油膜形成效率,也不会因为过高的光洁度要求增加不必要的加工工序。整套传动结构的各零件没有采用复杂的异形结构,全部适配常规的滚齿、磨齿、车削、铣削加工设备,中小机械加工厂不用添置专用工装就能完成全部零件的加工生产,落地适配性极强。
