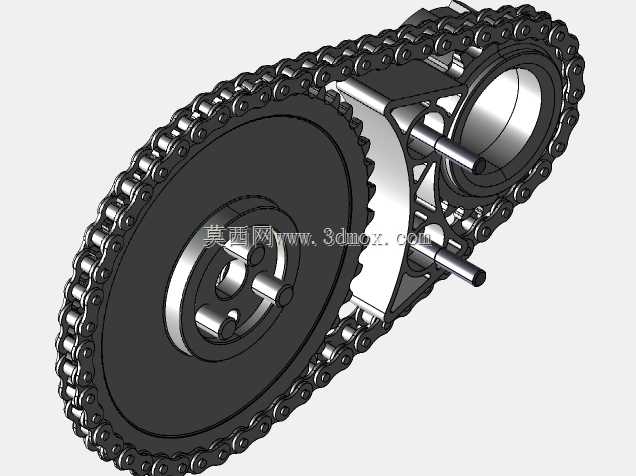

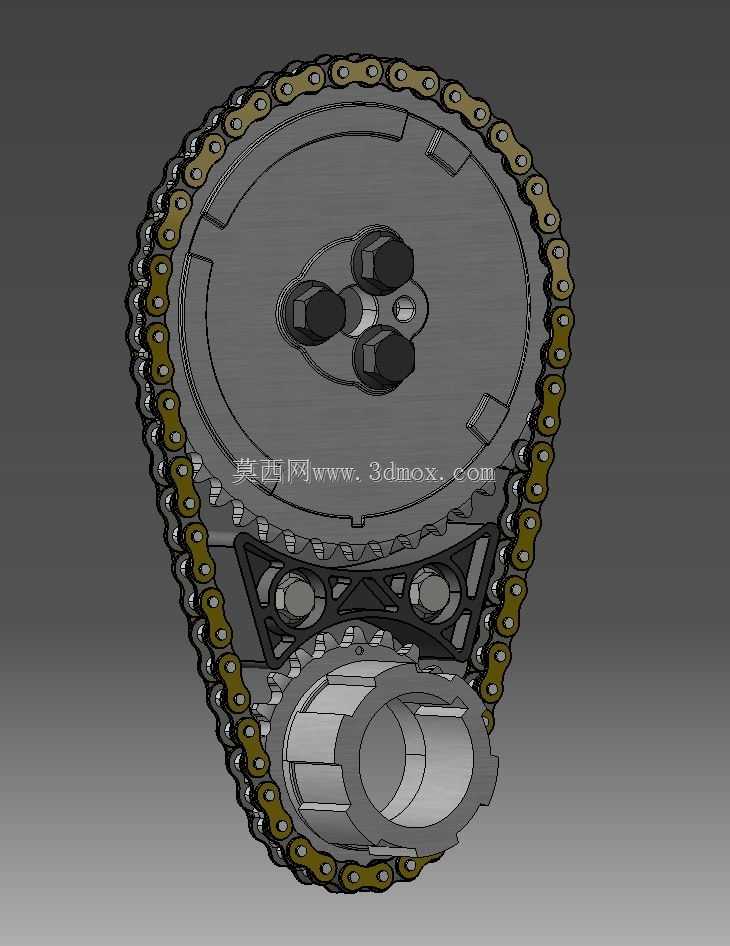

汽车发动机正时链条传动组结构设计

正时链条传动系统长期处于发动机舱高温、油污浸润的工况下，链板与销轴的磨损、链轮齿形的啮合偏差，都会直接导致配气相位偏移，轻则动力输出衰减，重则引发气门撞活塞的恶性故障。这套传动组的结构设计，从啮合精度的根源上规避了这类隐患。链轮的齿廓没有采用常规的渐开线通用齿形，而是针对正时链条的滚子直径做了修形处理，齿根位置预留了0.12mm的退让间隙，既保证滚子啮入时不会出现卡滞冲击，又能避免长期运行后齿面磨损导致的链条跳齿。链板的冲压轮廓边缘做了微小的圆弧过渡，没有尖锐的应力集中棱角，销轴与链板的过盈配合量经过反复校核，既不会因为过盈量过大导致链板铆接后出现微裂纹，也不会因为配合过松出现销轴窜动脱落的问题。大小两个链轮的同轴度公差控制在0.03mm以内，安装定位面的平面度公差严格限定在0.02mm，避免装配后链轮出现偏摆，导致链条单侧磨损加剧。张紧侧的链段长度经过精准计算，刚好适配发动机运行时的链条张紧行程，不会出现链条过紧导致的运转阻力过大，也不会因为链条过松出现运转抖动。链节之间的转动阻尼经过匹配，冷启动时不会因为机油粘度大出现链条拍打导轨的异响，高速运转时链节的转动灵活性足够，不会额外消耗发动机的输出功率。链轮上的三个固定螺栓孔位置采用了不等距分布设计，从根源上杜绝了装配时的错装可能，哪怕是新手操作人员也不会出现装反、错位的问题。齿面的淬硬层深度控制在1.2-1.5mm之间，既保证齿面有足够的耐磨性应对长期啮合冲击，又能让齿芯保持足够的韧性，不会因为冲击载荷出现断齿故障。链条的外链板表面做了磷化处理，在油污环境下能形成稳定的保护膜，避免长期接触机油出现腐蚀锈蚀，延长整套传动组的使用寿命。整套结构没有多余的冗余设计，每个尺寸、每个公差都对应着实际工况下的具体需求，哪怕是链轮减重槽的位置，也避开了齿根的应力集中区域，不会因为减重削弱链轮的结构强度。
