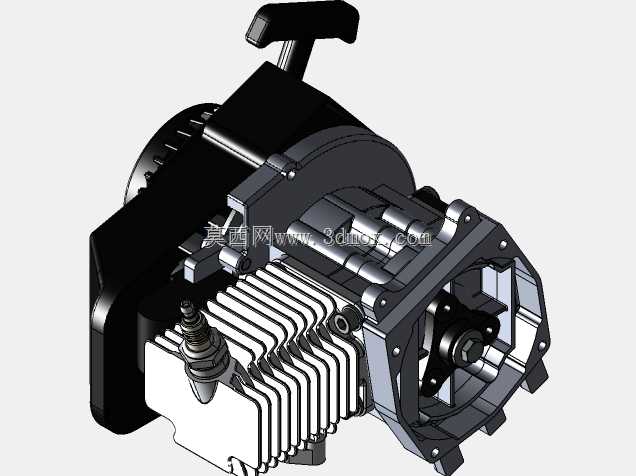

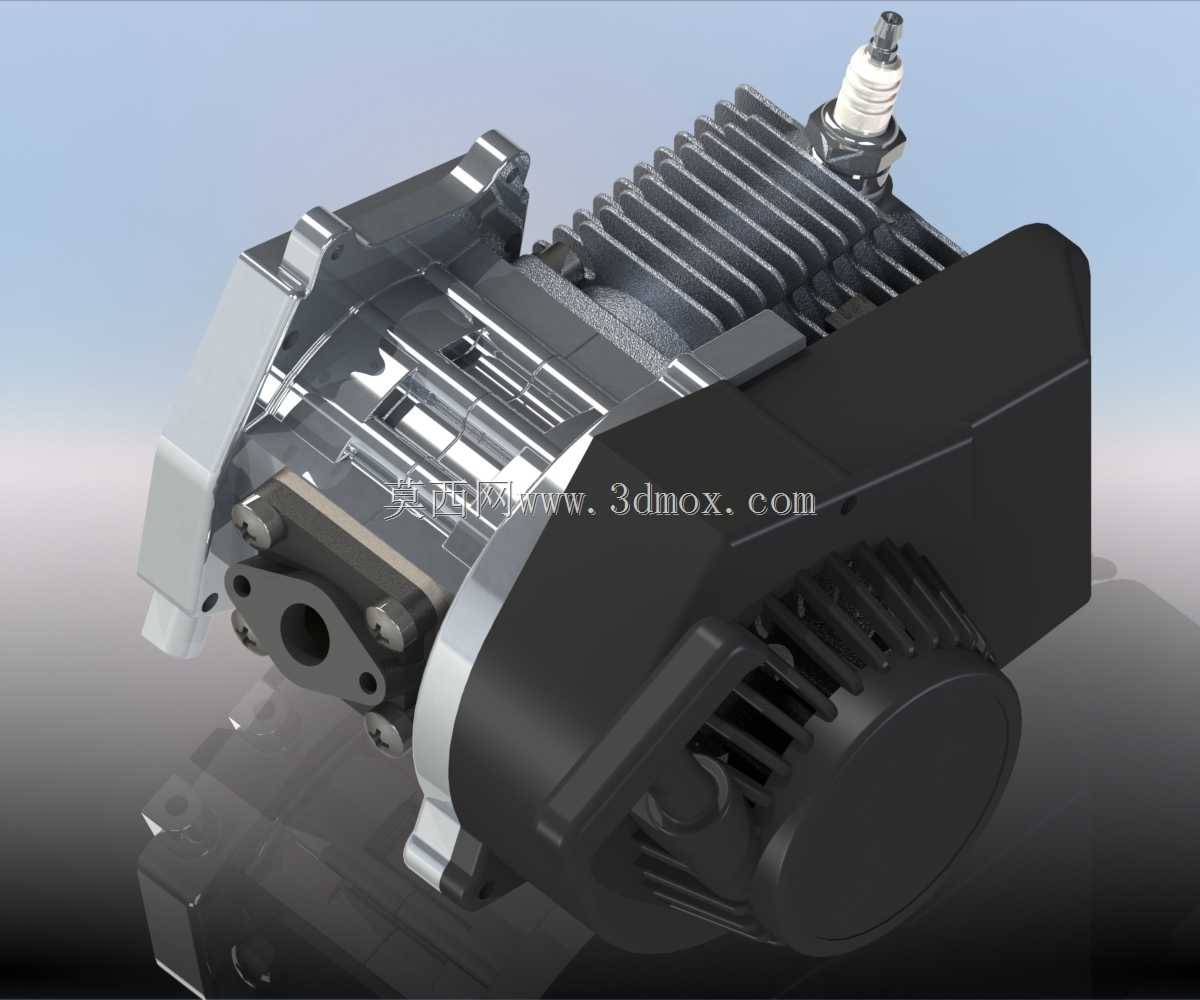

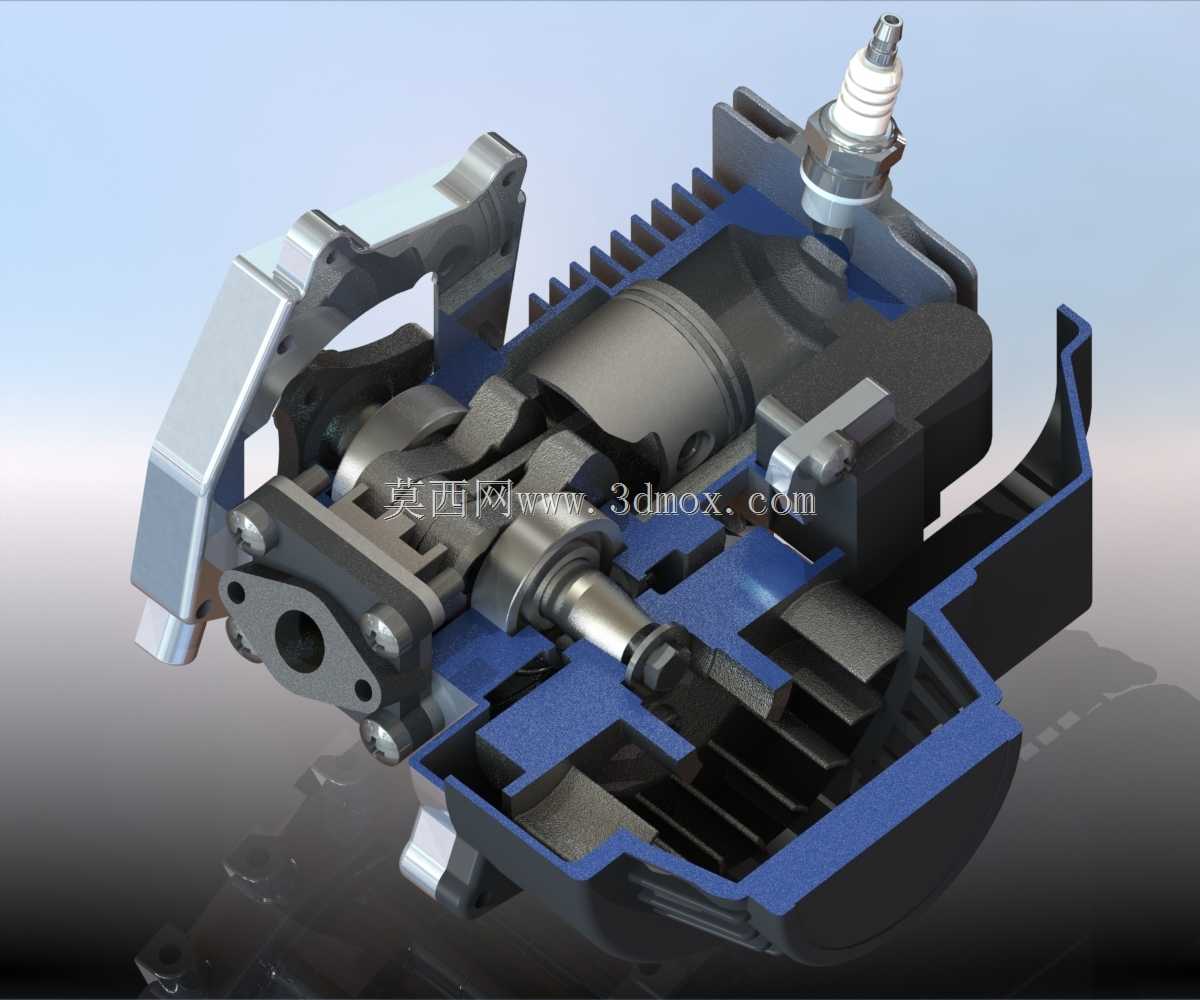

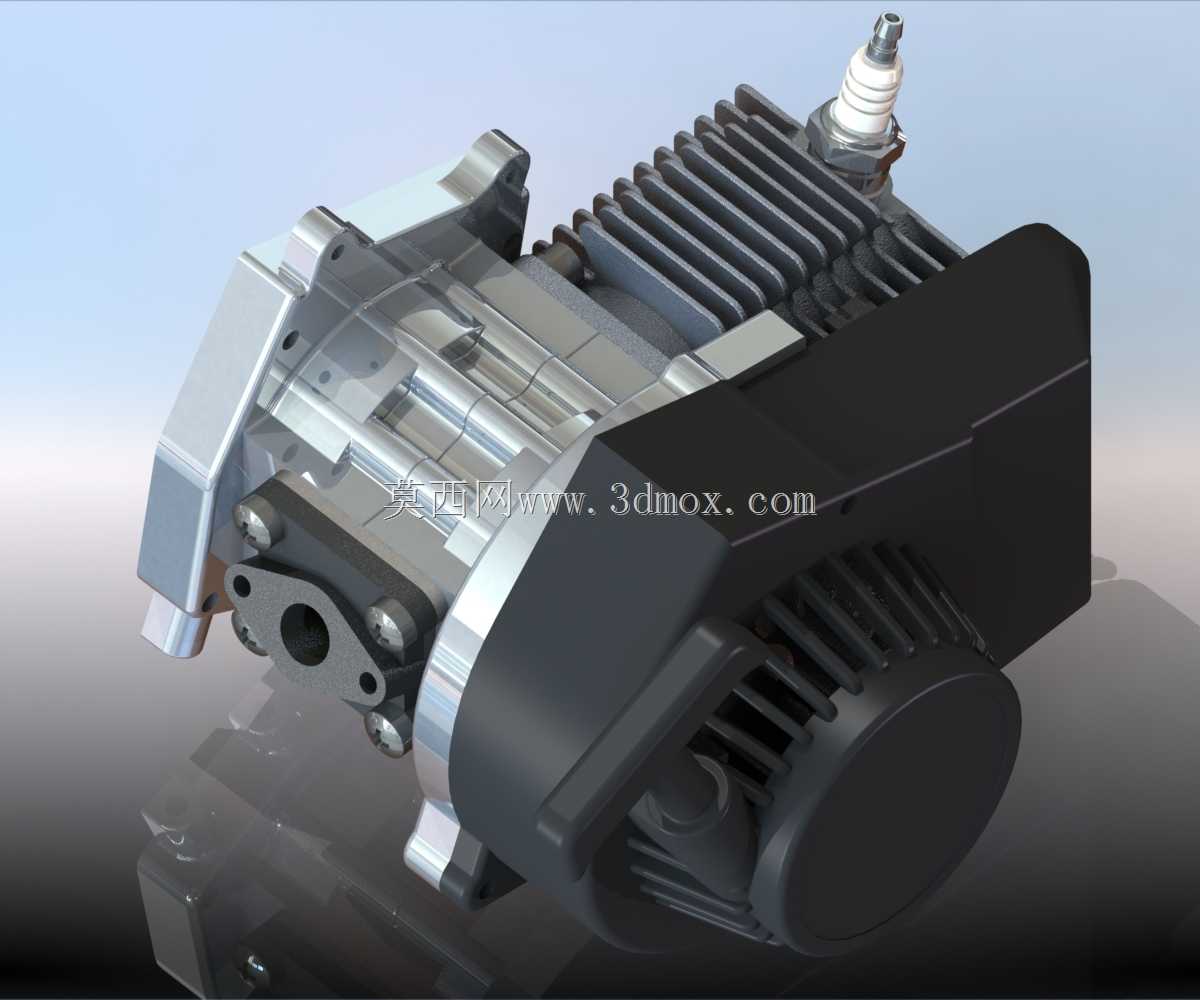

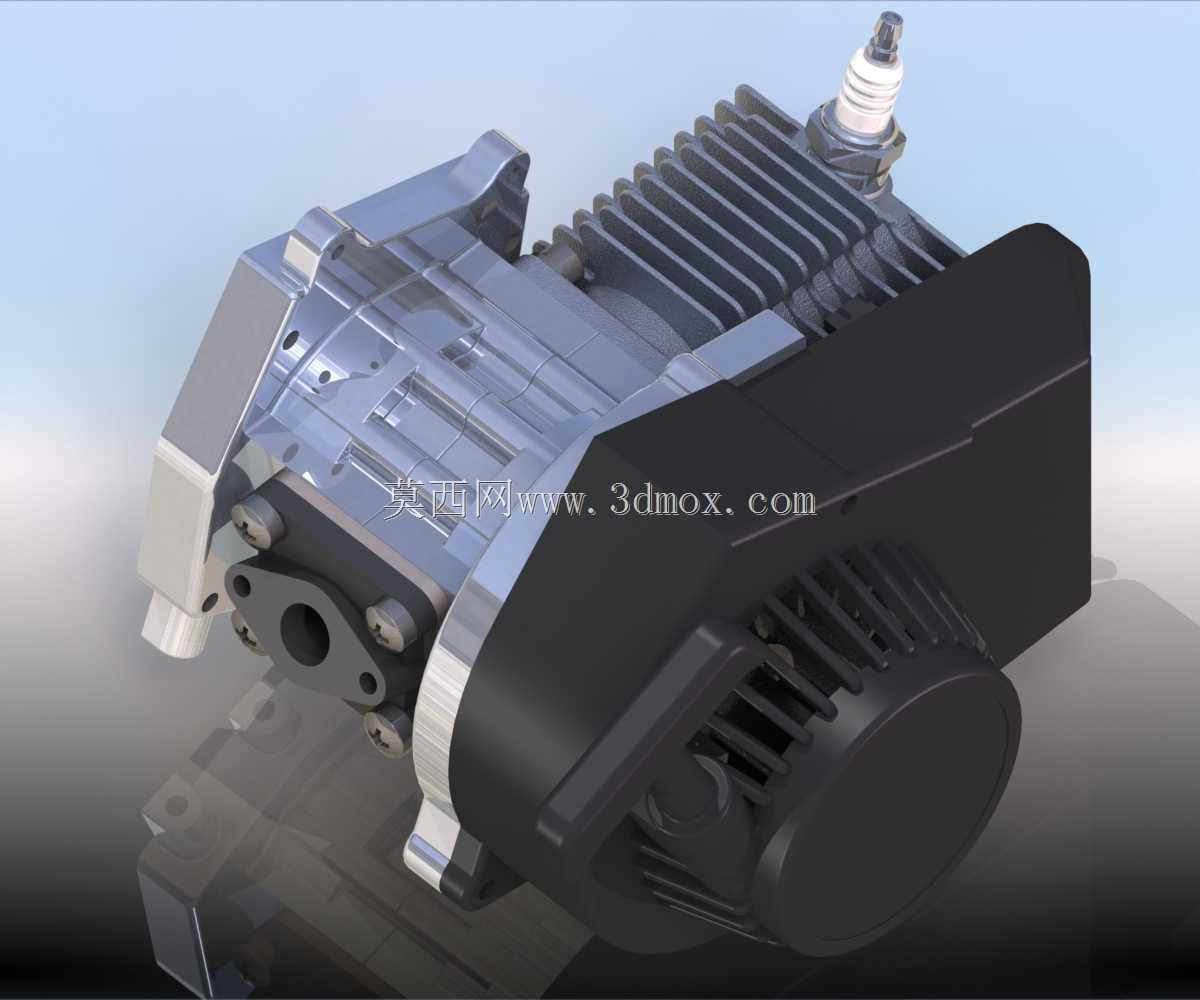

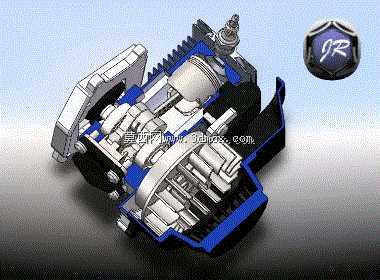

单缸二冲程微型摩托车动力装置

风冷散热片的壁厚差控制在0.8mm以内，边缘做0.3mm的倒角去毛刺处理，避免压铸成型后出现冷隔缺陷，同时兼顾散热气流的导流效果，相邻散热片的间距保持4.2mm，既不会因为间距过小积攒泥沙堵塞风道，也不会因为间距过大浪费缸体的布置空间。火花塞安装孔的同轴度公差控制在φ0.05mm以内，孔口预留1.2mm的沉台，适配密封垫圈的压缩量，防止高压燃气从螺纹缝隙泄漏，侧电极的朝向特意对准进气道方向，让新鲜混合气能第一时间扫过电极区域，降低低速工况下的积碳概率。曲轴箱的合箱面做0.02mm的平面度要求，涂胶槽的深度控制在0.4mm，宽度1.5mm，密封胶固化后的厚度刚好填充合箱面的微观不平度，不会因为胶层过厚被挤压进箱体内部堵塞润滑油道。磁电机侧的冷却风扇叶片做不等距排布，打乱旋转时的气流脉动频率，降低高频啸叫噪音，风扇外圈的导风罩和散热片的间隙控制在2mm，既避免运转时的干涉摩擦，也能让冷却风全部导向缸体散热区域，不会出现气流旁通的浪费。输出链轮的安装轴颈做高频淬火处理，硬度达到HRC48-52，对应花键的配合公差选H7/k6，既保证装配时的顺畅度，也能承受链条传动带来的交变冲击载荷，不会出现松旷跳齿的问题。进气口的安装法兰面做0.03mm的平面度要求，和化油器对接时不需要额外加厚密封垫就能保证气密性，法兰上的两个安装孔位做±0.1mm的位置度公差，避免装配时出现错位导致的进气泄漏。缸体和曲轴箱的定位销孔采用配铰工艺，销子和孔的配合选H7/p6，装配时能自动对齐缸体的气道位置，不会因为错位导致进排气阻力增大，活塞销孔的同轴度公差控制在φ0.03mm以内，避免活塞往复运动时出现偏磨，延长活塞环的使用寿命。
