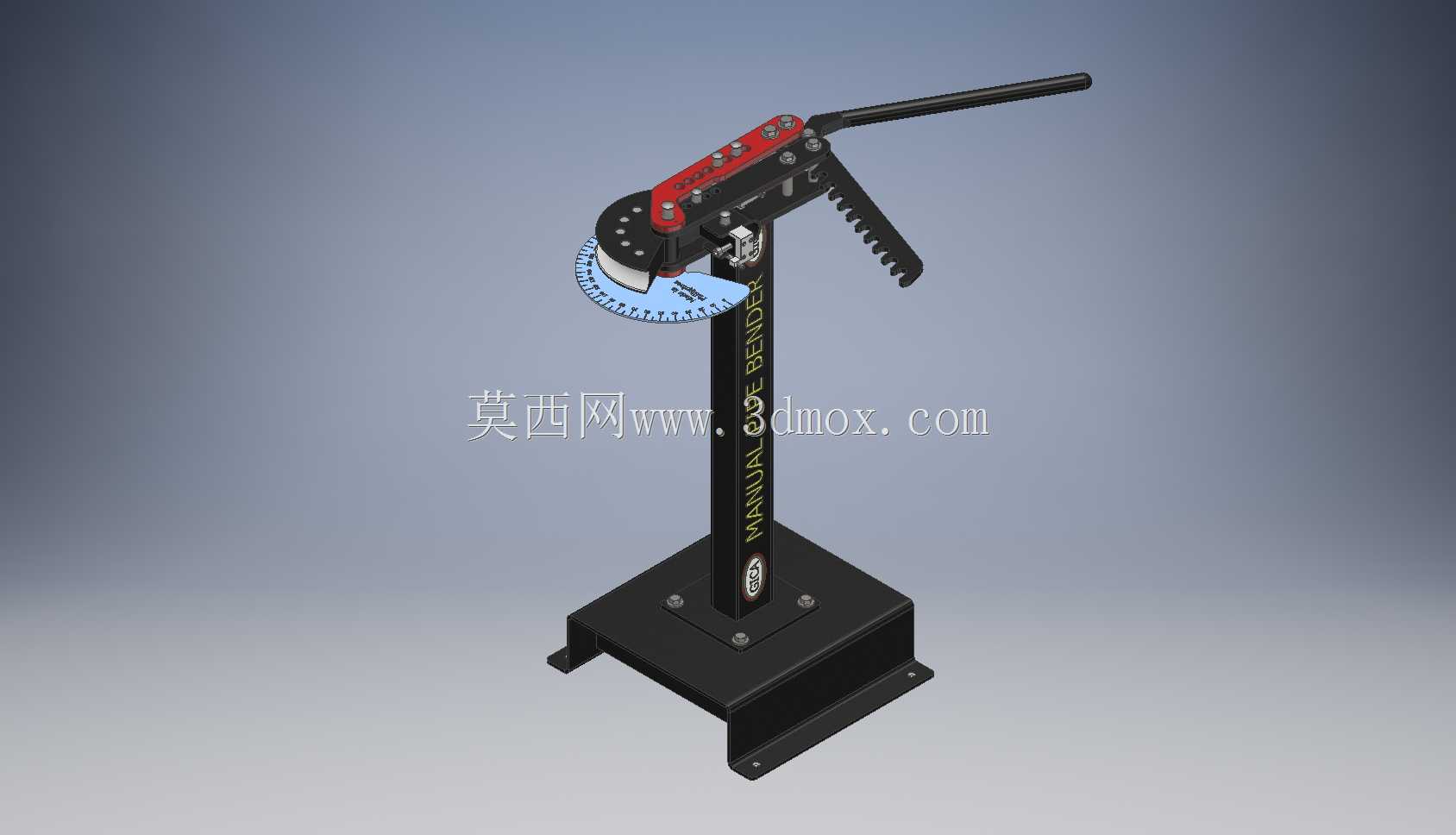

小型立式手动管材弯折加工设备

小管径薄壁金属管弯折作业里，最容易出现的问题就是弯折处管壁瘪陷、角度偏差超差，还有手动施力时的力臂不足导致操作费力，这款手动弯管设备的结构设计刚好针对性解决了这些现场痛点。底座采用加厚方形钢板搭配四个安装固定孔，直接锁装在工作台面就能抵消弯管时的侧向倾覆力矩，不用额外做配重处理，立柱和底座的连接面做了沉头螺栓内嵌设计，螺栓头完全没入安装面以下，不会在管材送进时刮蹭管壁，也避免了外露螺栓头磕碰变形影响装配精度。施力手柄的长度经过适配调校，普通人单手施加二十公斤左右的握力就能完成1又1/2英寸管径的冷弯作业，手柄末端做了防滑滚花处理，沾了切削液或者油污也不会打滑脱手。弯折定位盘上的角度刻度直接蚀刻在金属盘面，不是印刷贴纸，长期使用磨损后也能清晰读值，刻度从0到180度每5度一个定位卡槽，扳动手柄时卡销自动卡入对应卡槽就能锁定弯折角度，不用反复拿角尺测量校准，批量加工同角度管件时能省掉大量反复核对的时间。齿条式的角度限位结构不是虚设的装饰件，齿形经过淬火处理，长期卡接冲击也不会崩齿变形，弯管模头的圆弧槽和对应管径完全贴合，弯折时管壁受力均匀分散，不会出现局部应力集中导致的瘪管、开裂问题，哪怕是0.8毫米壁厚的薄壁镀锌管，弯出来的圆弧面也光滑规整，没有明显的褶皱变形。立柱侧面的标识是直接激光打标，不会因为常年触碰摩擦掉漆模糊，所有活动铰接位置都预留了润滑油注油孔，日常维护只需要定期滴入少量机油就能保证操作顺滑，不会出现卡滞涩手的情况。整个设备没有复杂的气动、电动元件，完全靠纯机械结构实现弯管作业，没有电路故障、气源压力不足的困扰，哪怕是没有供电的野外作业现场，只要把底座固定在稳固的平台上就能正常使用，适配水电安装、小型五金加工、户外管线抢修等多种场景，加工出来的弯管角度一致性好，管件对接时不用反复修磨调整，能大幅提升小管径管线铺设的作业效率。
