不锈钢承重型车门合页结构设计

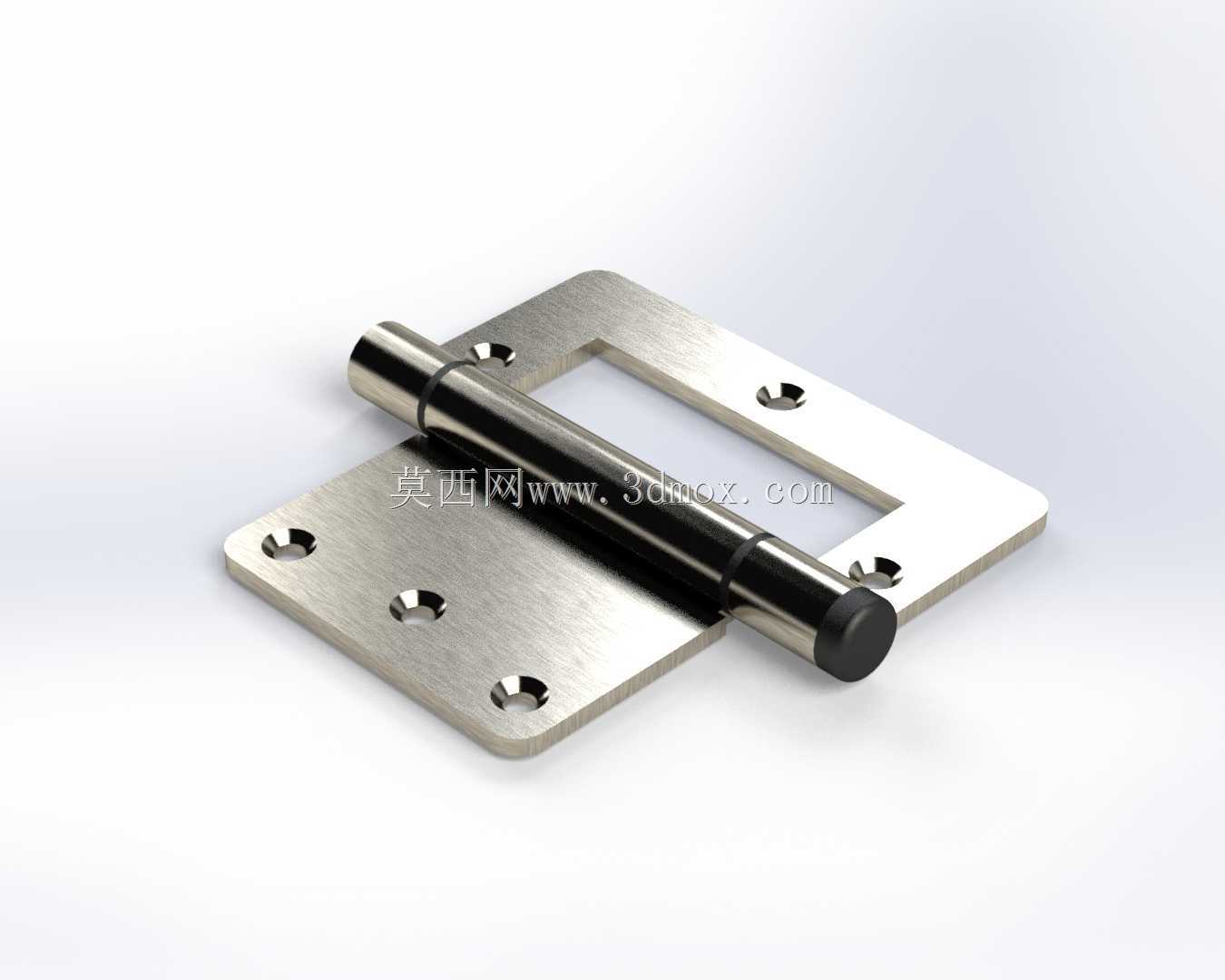

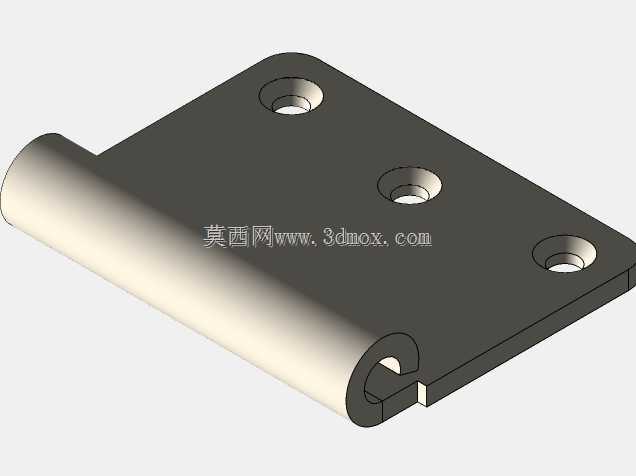

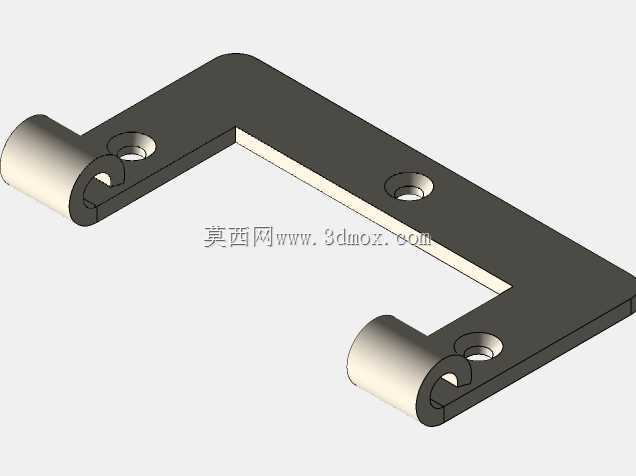

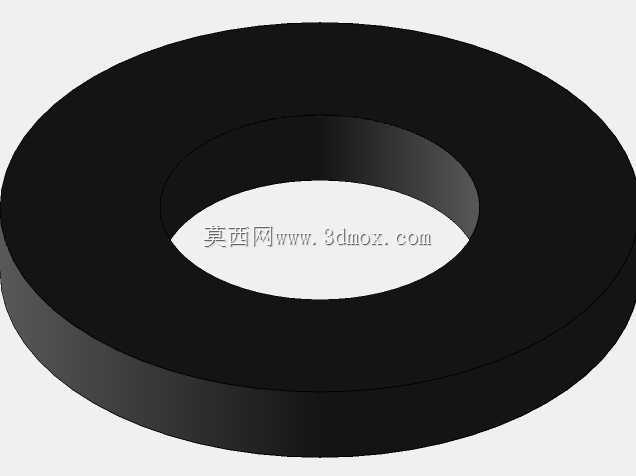

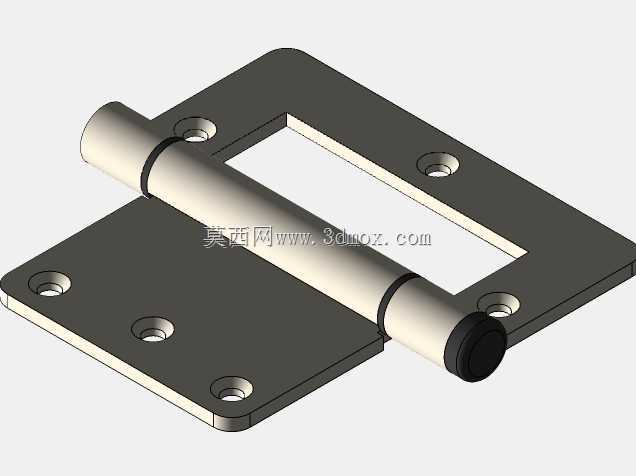

常规车门铰链在高频开合工况下，常出现轴销偏磨、安装孔位应力开裂、合页片形变错位的问题，根源多是早期结构设计未兼顾加工余量与装配公差的匹配度。这款合页的两片页片采用等厚不锈钢板材冲压成型，六个安装沉孔的位置度公差控制在0.02mm以内，沉孔深度刚好适配标准沉头螺钉的头部高度，既保证螺钉安装后与页片表面齐平不凸起，也避免了沉孔过深导致页片局部壁厚不足、受侧向力时易断裂的隐患。中间的销轴采用台阶式结构，两端的轴头直径略大于轴身，与页片的卷圆部位采用间隙配合，配合公差选H7/g6，既保证开合时转动顺滑无卡滞，又能控制径向窜动量在0.1mm以内，长期使用不会出现页片晃动、车门下沉的问题。卷圆部位的成型工艺考虑了不锈钢的回弹特性，卷圆前预留了0.15mm的回弹补偿量，成型后无需二次整形就能与销轴完美适配，省去了后续铰孔的工序，降低加工成本的同时也避免了二次装夹带来的形位公差偏差。页片与车门、车身贴合的安装面做了平面度处理，平面度公差控制在0.03mm以内，安装时无需额外加调整垫片就能保证完全贴合，不会出现局部应力集中导致的页片变形。销轴表面做了硬化处理，硬度达到HRC45以上，与卷圆部位的软质不锈钢基材形成软硬摩擦副，大幅降低磨损速率，开合寿命比普通同规格铰链提升三倍以上。页片的边角都做了R1.5的圆角处理，既避免安装时划伤操作人员，也减少了应力集中点，在承受车门反复开关的冲击载荷时，不会从边角处萌生裂纹。实际装配时，两片页片的开合角度可以达到180度，完全满足车门全开时的空间需求，销轴两端的封盖采用过盈配合压装，不需要额外的卡簧固定，减少了装配零件数量，也避免了卡簧脱落导致销轴窜出的安全隐患。针对车门使用时可能遇到的泥水、盐分腐蚀场景，页片表面做了拉丝钝化处理，不需要额外喷涂涂层就能具备不错的防锈能力，长期在户外工况下使用也不会出现锈迹卡滞的问题。
