车载吸盘式卫星导航固定支架设计

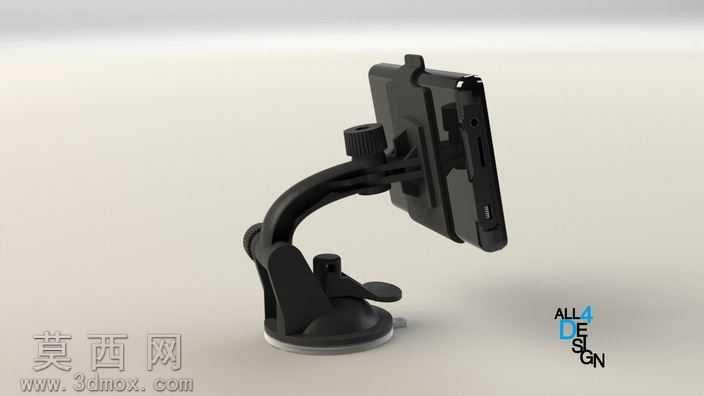

本作品为车载吸盘式卫星导航固定支架的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先对支架的三大功能模块进行拆分建模：底部真空吸盘组件、中部可调节弯臂结构、上部设备夹持卡座。底部吸盘部分重点还原了软质吸盘的唇边密封结构、按压式锁止拨杆的铰接配合关系，建模时对吸盘边缘的过渡圆角做了精细化处理，保证后续渲染时能呈现软质橡胶的贴合质感；中部弯臂采用多段铰接式结构，每处旋转关节都预留了阻尼调节旋钮的安装位，旋钮表面的防滑滚花纹理通过螺旋扫描特征完成建模，还原了真实产品的阻尼调节操作逻辑，弯臂的曲面造型通过样条曲线放样生成，兼顾结构强度与外观流畅度；上部夹持卡座设计了可伸缩的侧夹爪与底部承托结构，夹爪内侧预留了软胶垫的安装槽位，卡座背部与弯臂的连接部位采用球铰结构，可实现多角度的屏幕朝向调节。材质与渲染阶段在Photoview360中完成材质赋予与场景搭建，支架主体结构件赋予哑光黑色ABS工程塑料材质，调整材质的粗糙度参数还原磨砂塑料的细腻质感，吸盘部分赋予半哑光黑色软橡胶材质，适当降低材质硬度参数模拟软胶的视觉特性，调节旋钮部分添加细微的颗粒质感提升真实度；场景搭建采用浅灰色哑光桌面作为承载面，添加柔和的顶光与侧补光，避免硬质阴影破坏产品质感，开启环境光遮蔽效果突出结构件之间的装配缝隙，最终渲染输出的效果图清晰呈现了支架的整体形态与结构细节。设计思路上围绕车载使用场景的核心需求展开，首先保证吸盘的吸附稳定性，通过加大吸盘直径、优化锁止拨杆的杠杆比提升真空吸附力，适配不同弧度的汽车前挡风玻璃；其次兼顾调节灵活性，多段铰接加球铰的组合结构可实现高度、俯仰角度、左右朝向的全维度调节，满足不同驾乘人员的观看视角需求；夹持结构采用弹性伸缩设计，可适配不同尺寸的卫星导航设备与智能手机，夹爪内侧的软胶垫可避免夹持过程中刮花设备外壳，整体结构无尖锐棱角，所有外露边缘都做了R1以上的圆角处理，符合车载配件的安全设计要求。建模过程中对所有配合部位做了间隙校验，保证各活动关节的转动顺畅无干涉，装配体完成后添加了极限位置的角度配合检查，验证结构的调节范围是否满足使用需求。
