手动式电线弯折加工工装结构设计

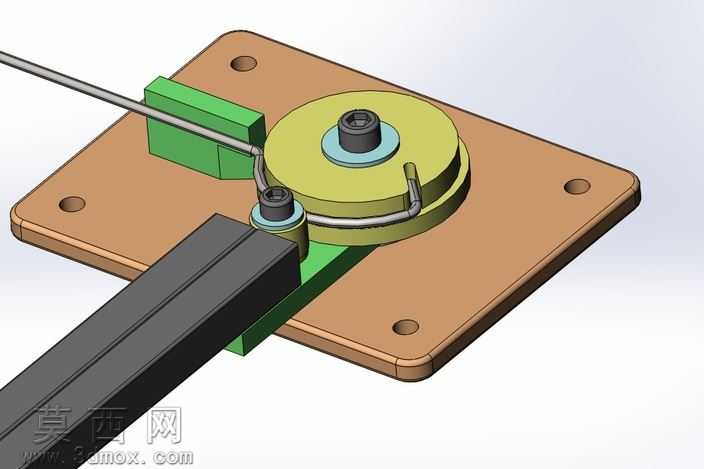

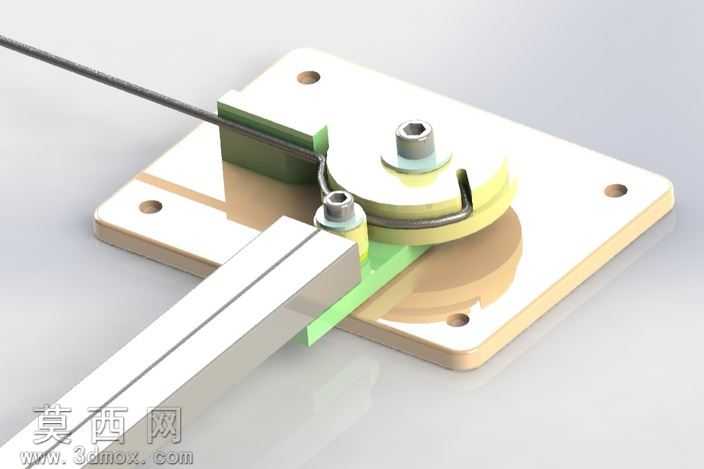

本作品为手动式电线弯折加工工装的三维设计模型，整体采用SolidWorks完成全参数化建模，通过Keyshot完成写实级渲染输出。建模阶段严格遵循机械加工工装的设计逻辑，以自底向上的装配思路完成所有零部件的构建：底座采用带安装孔的方形平板结构，建模时对安装孔做沉头孔特征处理，保证螺栓安装后表面平整无凸起；核心弯折轮采用阶梯轴式结构，轮缘处开设与电线直径匹配的圆弧导向槽，建模时通过扫描切除特征精准生成槽体轮廓，保证线材弯折过程中不会出现滑脱、压伤外皮的问题；侧向定位块采用分体式设计，通过绿色绝缘材质的垫块与金属底座分隔，既实现线材进料方向的精准定位，也避免金属棱角刮伤电线绝缘层；操作手柄采用长条形方钢结构，与弯折轮的转轴做同轴配合，建模时添加了手柄与转轴的限位配合特征，保证操作时手柄带动弯折轮转动无旷量。材质渲染阶段针对不同零部件的使用场景匹配对应材质：底座、弯折轮、操作手柄等金属受力件采用拉丝不锈钢材质，调整金属粗糙度参数至0.15，还原金属加工后的哑光金属质感；绝缘定位垫块采用浅绿色硬质工程塑料材质，添加轻微的磨砂纹理，凸显非金属材质的触感；待加工电线采用黑色PVC外皮材质，调整材质的漫反射与高光参数，还原电线外皮的半哑光质感，同时在线材与弯折轮接触位置添加轻微的形变效果，模拟真实弯折过程中线材的受力变形状态。结构设计上充分考虑手动操作的易用性，弯折轮的转动半径经过反复参数校核，匹配常见细径电线的最小弯折半径要求，避免弯折角度过大导致线芯断裂；底座的四个安装孔采用对称布局，可通过螺栓快速固定在工作台面，也可搭配小型台钳夹持使用；进料侧的定位挡块位置可通过腰型孔进行微调，适配不同直径的电线加工需求，无需更换零部件即可完成一定尺寸范围内的线材弯折作业。整体模型所有配合关系均经过干涉检查，不存在零部件干涉问题，可直接导出工程图用于实物加工制作，也可作为手动工装设计的参考案例，用于机械设计教学、工装方案演示等场景。
