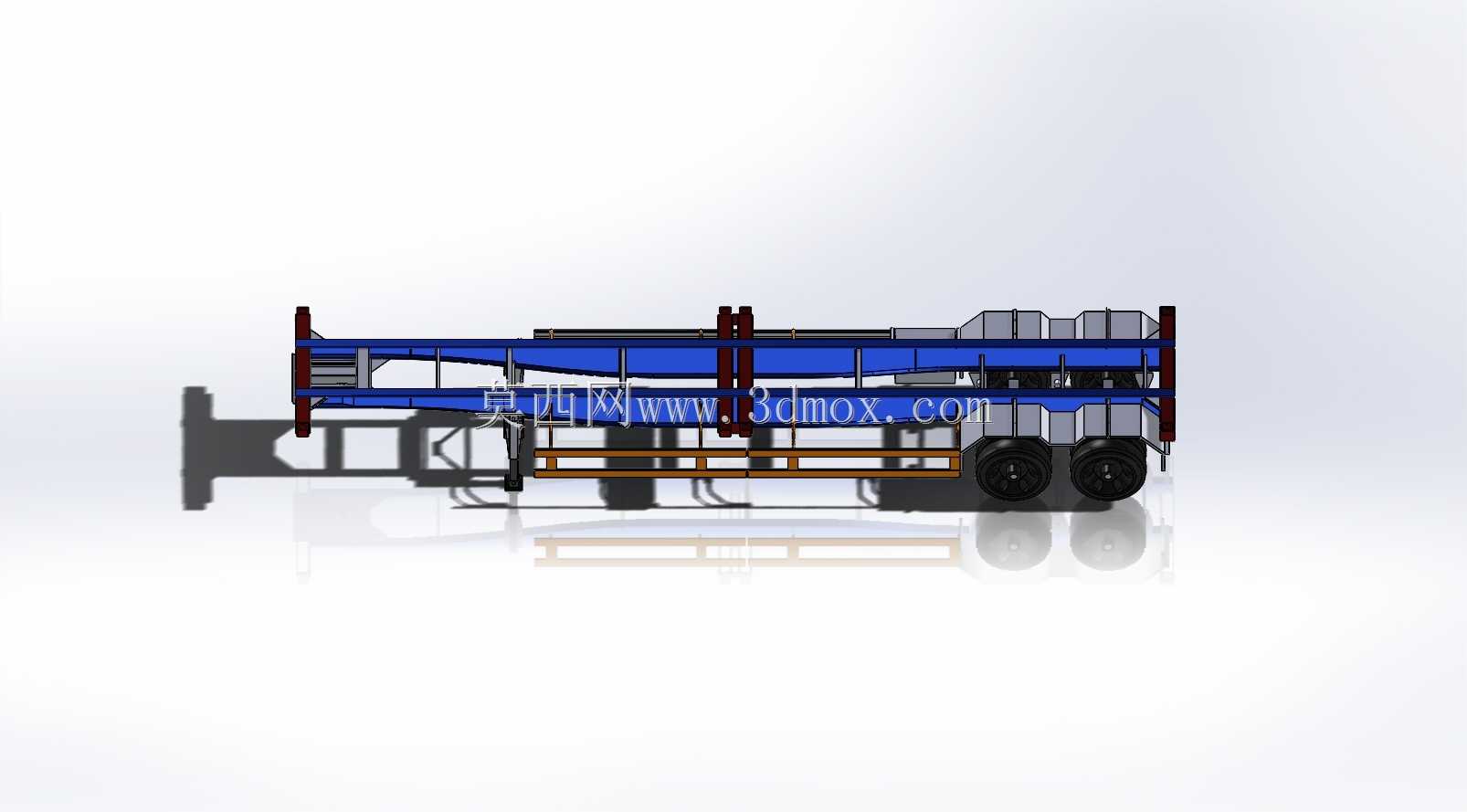

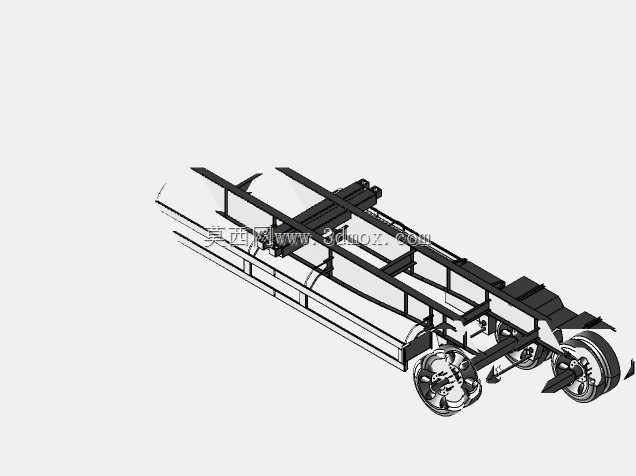

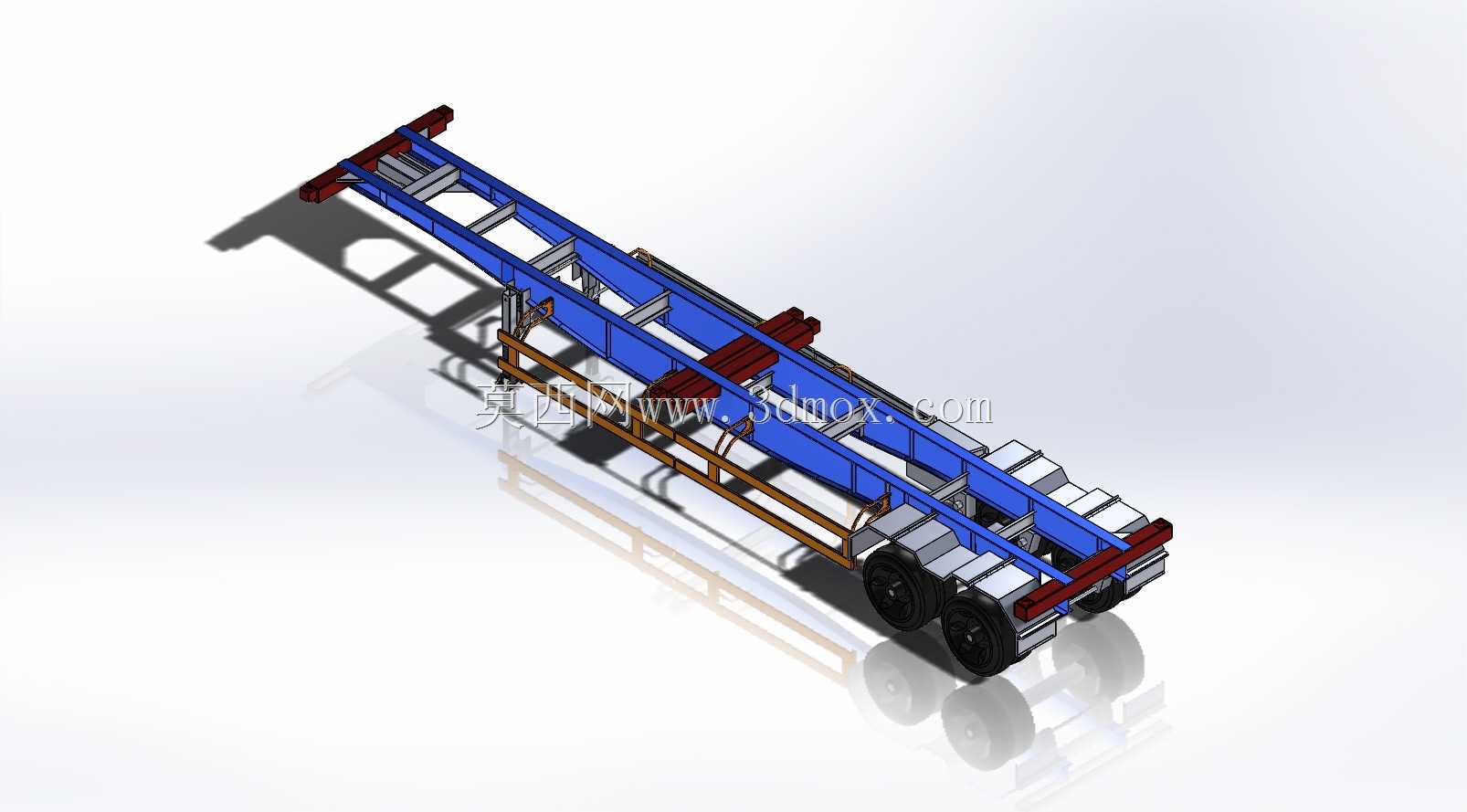

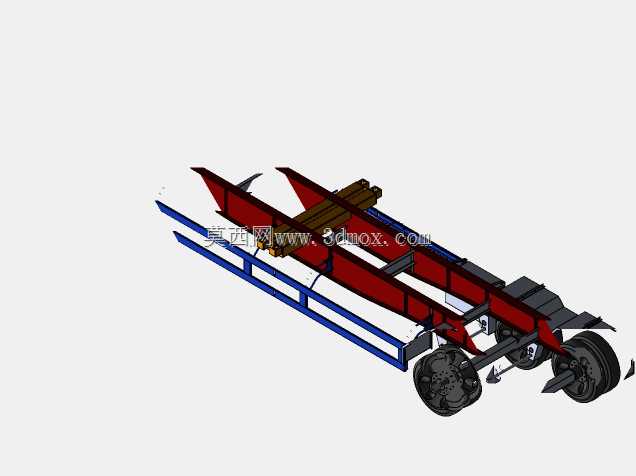

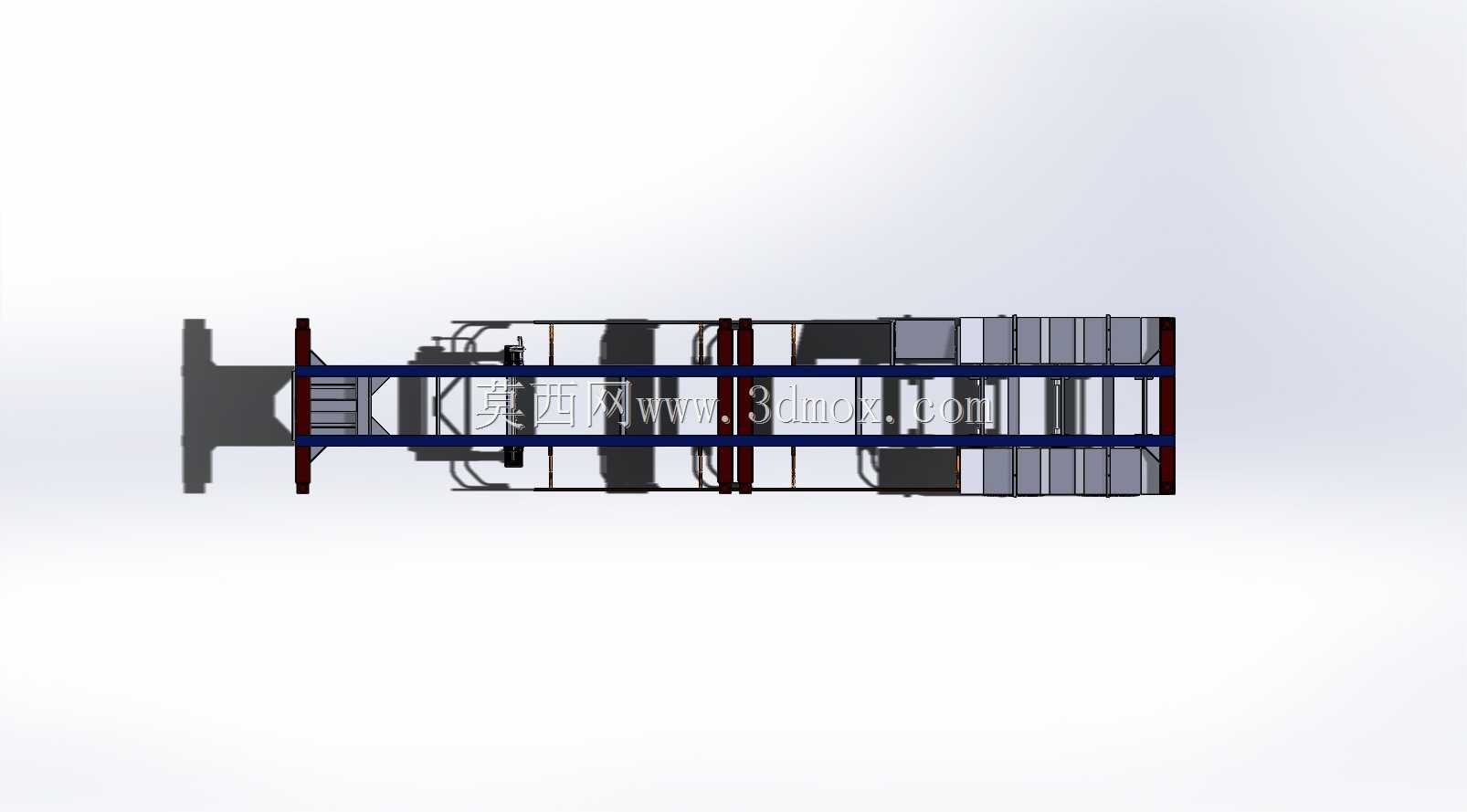

40英尺双轴集装箱半挂车骨架结构

港口堆场里常年跑的40英尺半挂车骨架，最容易出问题的位置永远是纵梁和牵引销衔接的区域，重载堆箱过减速带时的交变载荷，很容易让焊缝位置出现疲劳开裂，这套结构在设计时就针对这个痛点做了针对性的受力分散处理。纵梁采用变截面工字钢结构，靠近牵引座的位置腹板高度抬升120mm，翼缘板厚度比中段多2mm，不用额外加补强板就能把集中载荷顺着腹板弧度分散到整根纵梁上，避免应力在焊缝位置扎堆。两轴的悬挂安装座没有直接焊在纵梁下翼缘，而是通过贯通式横梁把左右纵梁连为一体，钢板弹簧的支座直接固定在横梁两端，过坑洼路面时单侧车轮的冲击力会先被横梁分担一部分，不会直接扯动纵梁焊缝。骨架边梁上的集装箱锁座位置，特意做了局部的沉台设计，锁座安装面比边梁上平面低3mm，堆箱时锁头卡入角件后，整个箱体底面能完全贴实在骨架上沿，不会因为锁座凸起让箱角出现悬空受力，跑高速时也不会因为箱体和骨架之间有间隙产生异响。横梁的排布没有做等距设计，靠近前后端的横梁间距缩小到600mm，对应集装箱前后端角件的受力位置，中段横梁间距放宽到800mm，既能满足箱体底部的支撑要求，又能减掉不必要的结构重量，整备质量比同规格常规骨架轻了接近80kg。走线用的穿线孔全部开在横梁腹板的中性层位置，孔边做了翻边处理，不会因为横梁受力变形把线束磨破，也不用额外加焊线束固定支架。尾部的保险杠支架直接和最后一根横梁连为一体，不用单独做支撑结构，倒车时碰到障碍物的冲击力能直接传到整根横梁上，不会把保险杠撞歪。两轴之间的位置预留了储气筒和刹车阀的安装位，支架安装孔全部采用统一的孔距规格，后期维护更换配件不用重新打孔。纵梁侧面的爬梯固定点做了内凹设计，爬梯收起后完全贴在纵梁侧面，不会超出骨架外廓，跑窄路时不会被路边障碍物刮到。所有外露的连接螺栓都预留了足够的扳手操作空间，哪怕是在底盘下方的狭小位置，也不用特制工具就能完成拆装。
