桌面级DIY龙门式数控雕刻机结构设计

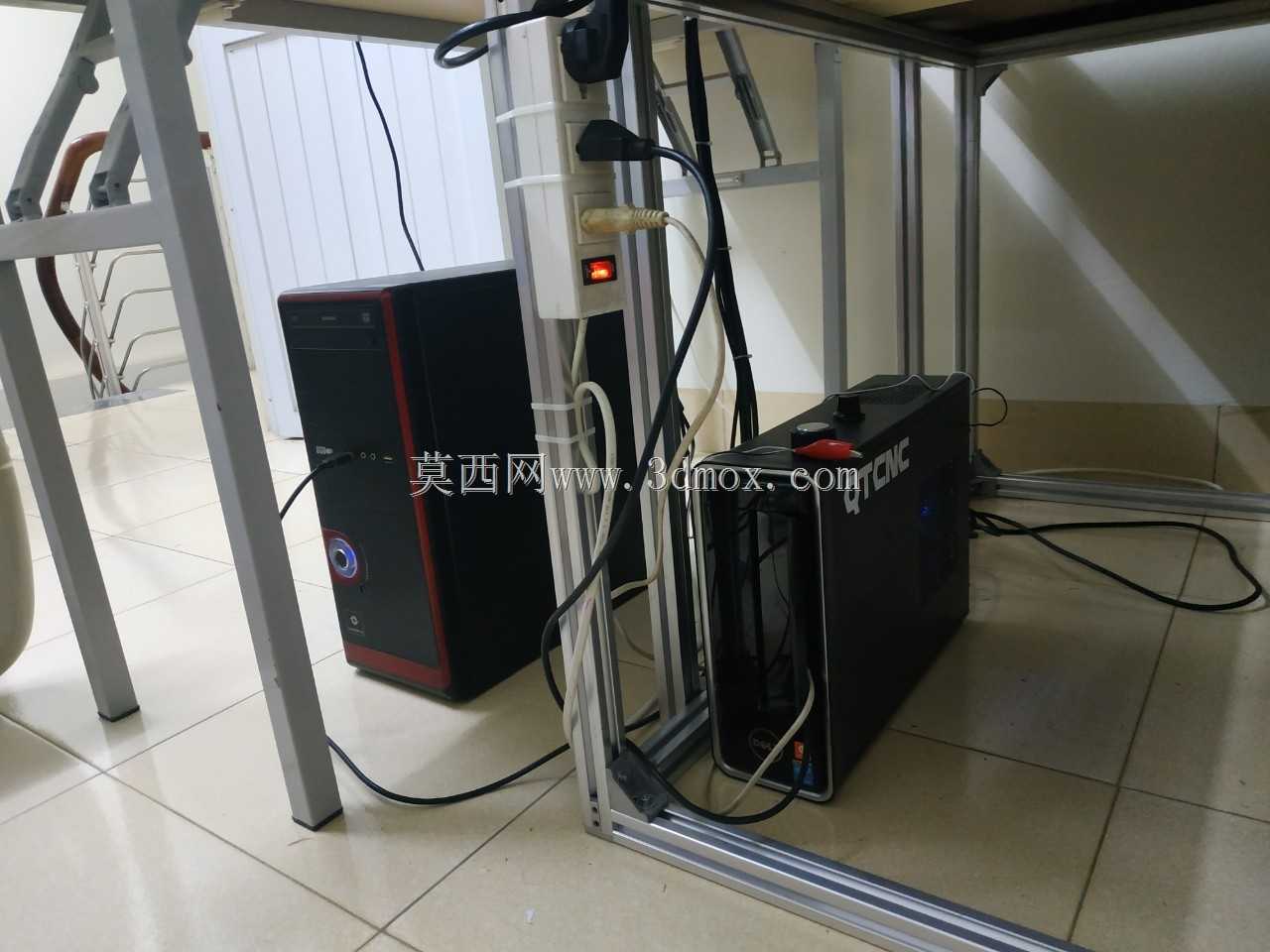

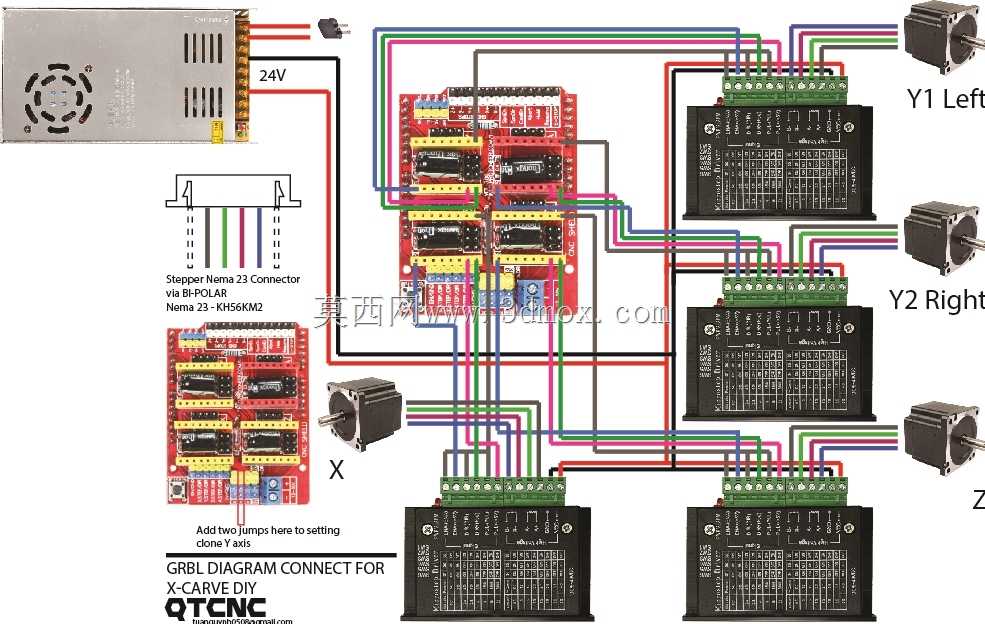

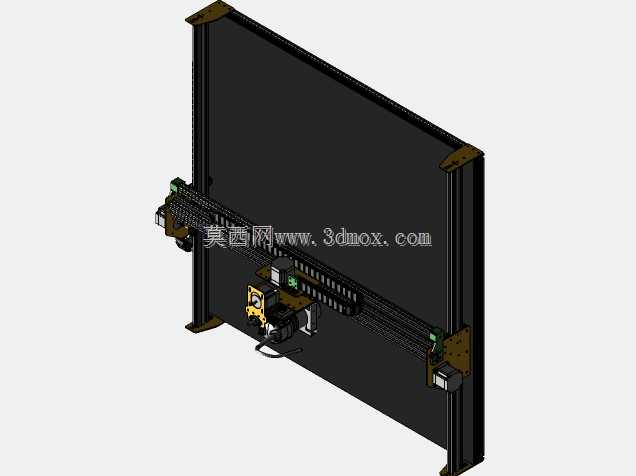

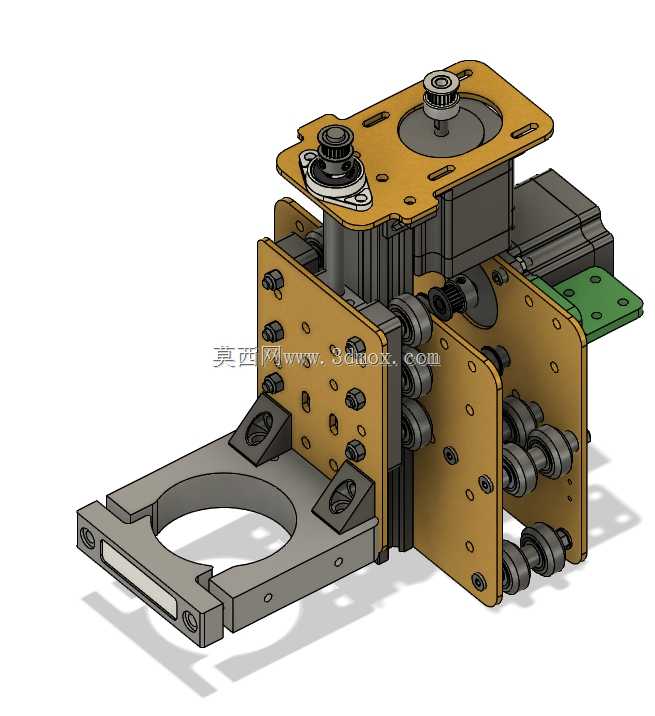

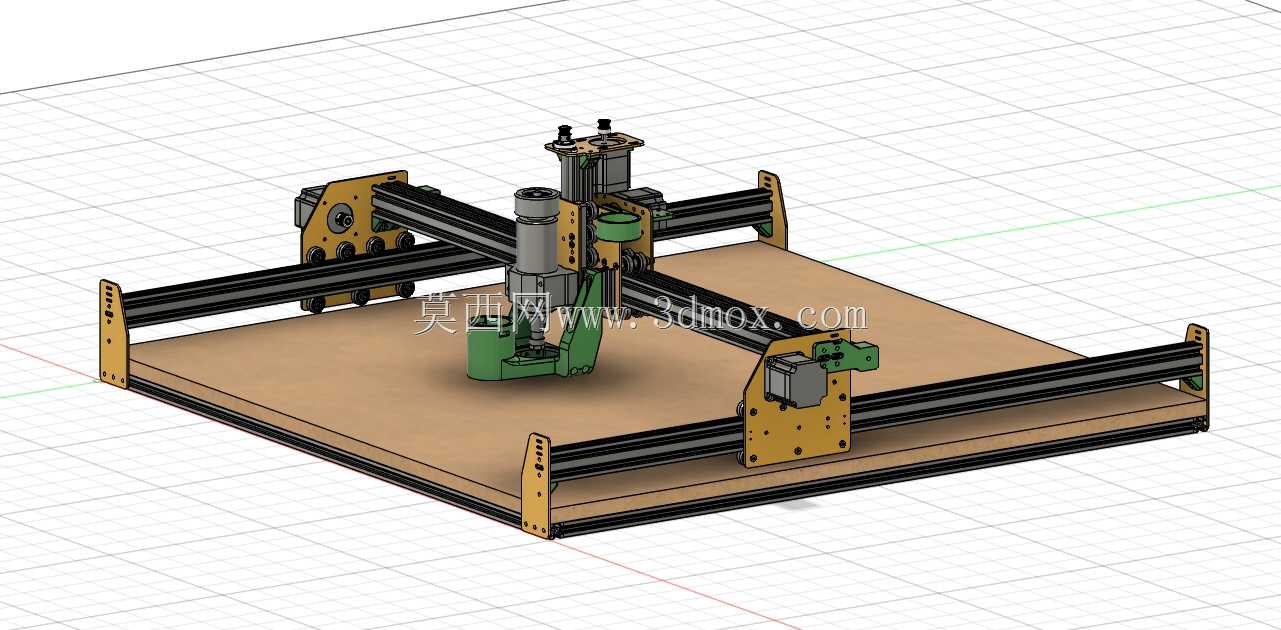

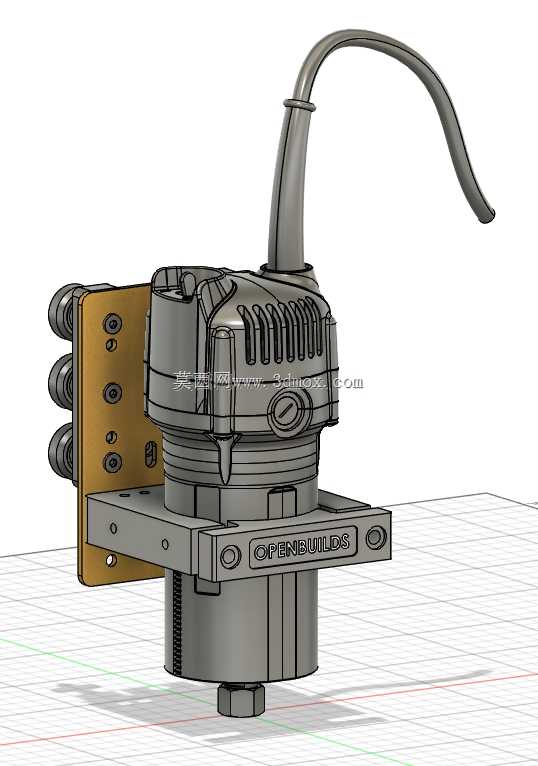

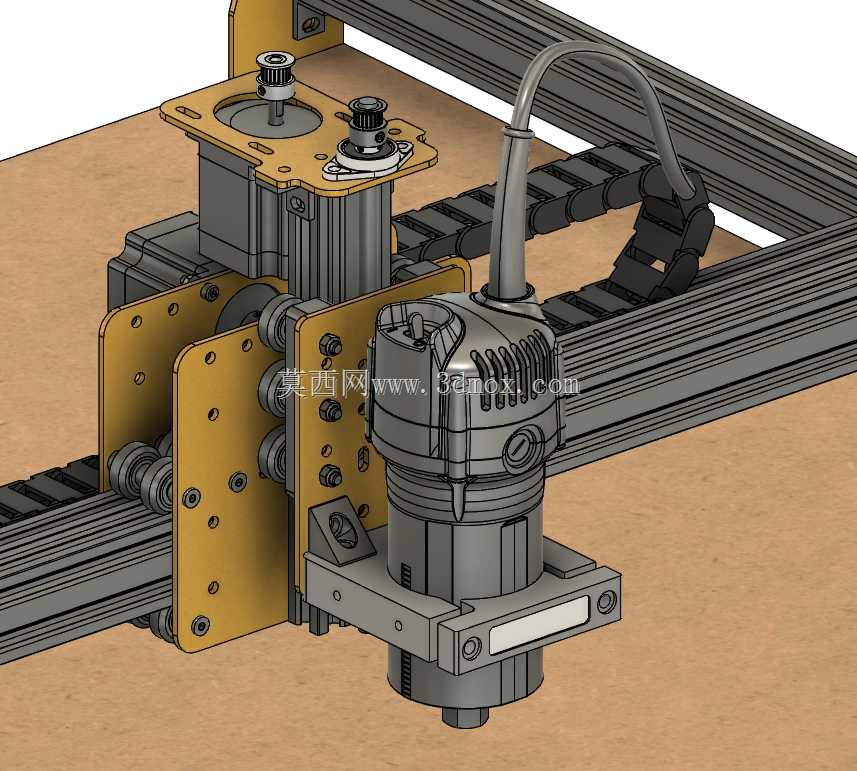

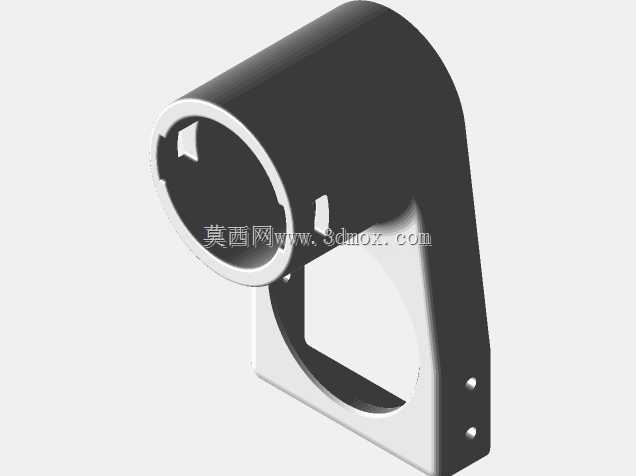

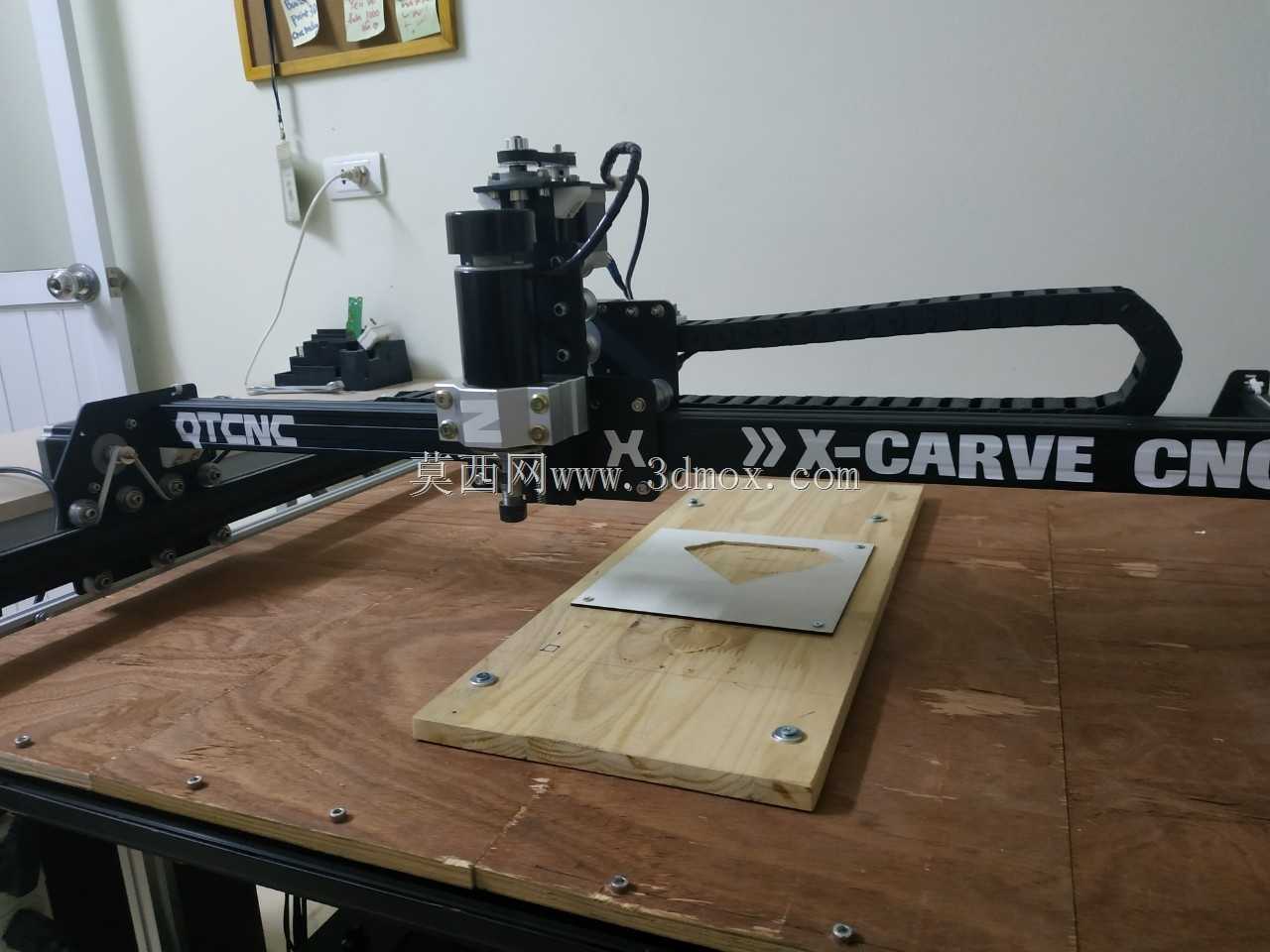

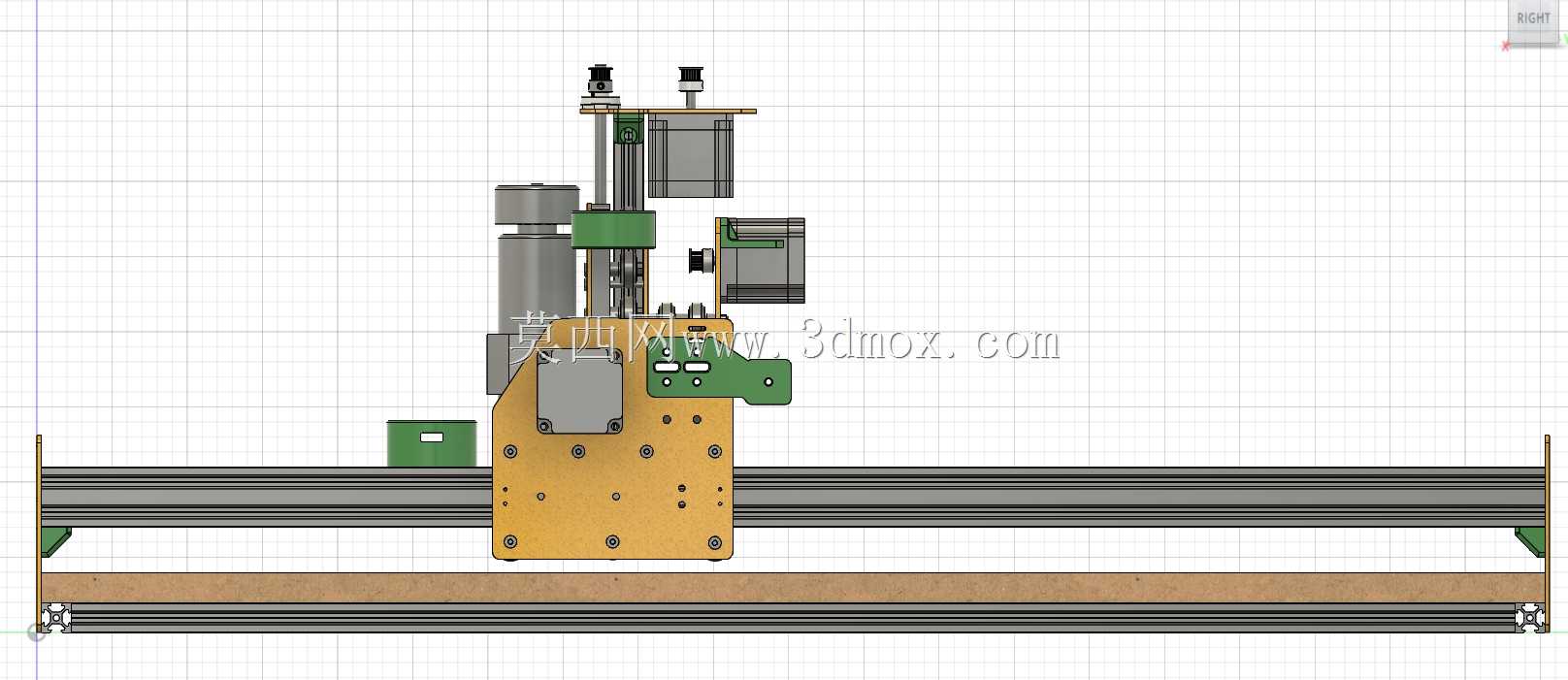

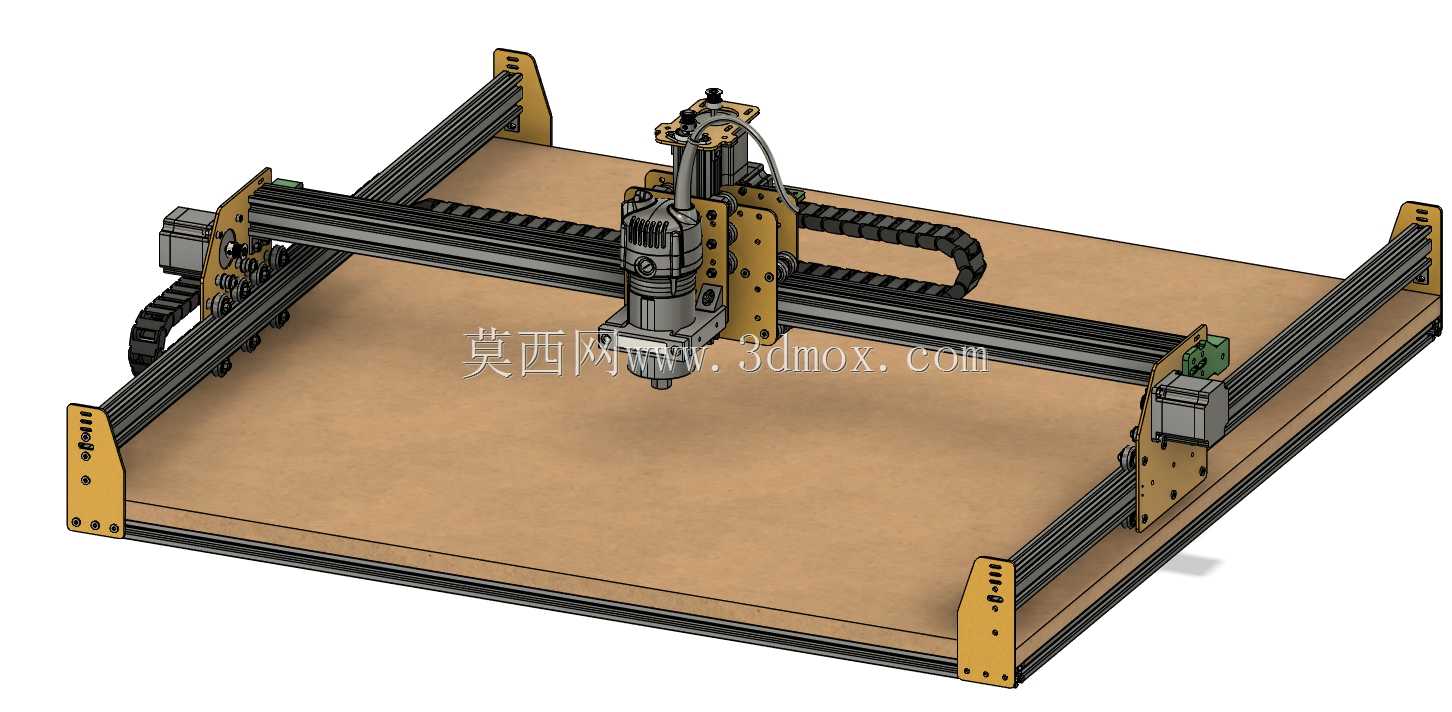

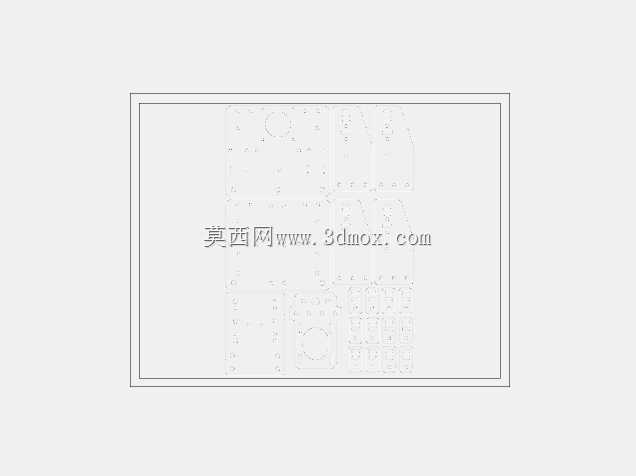

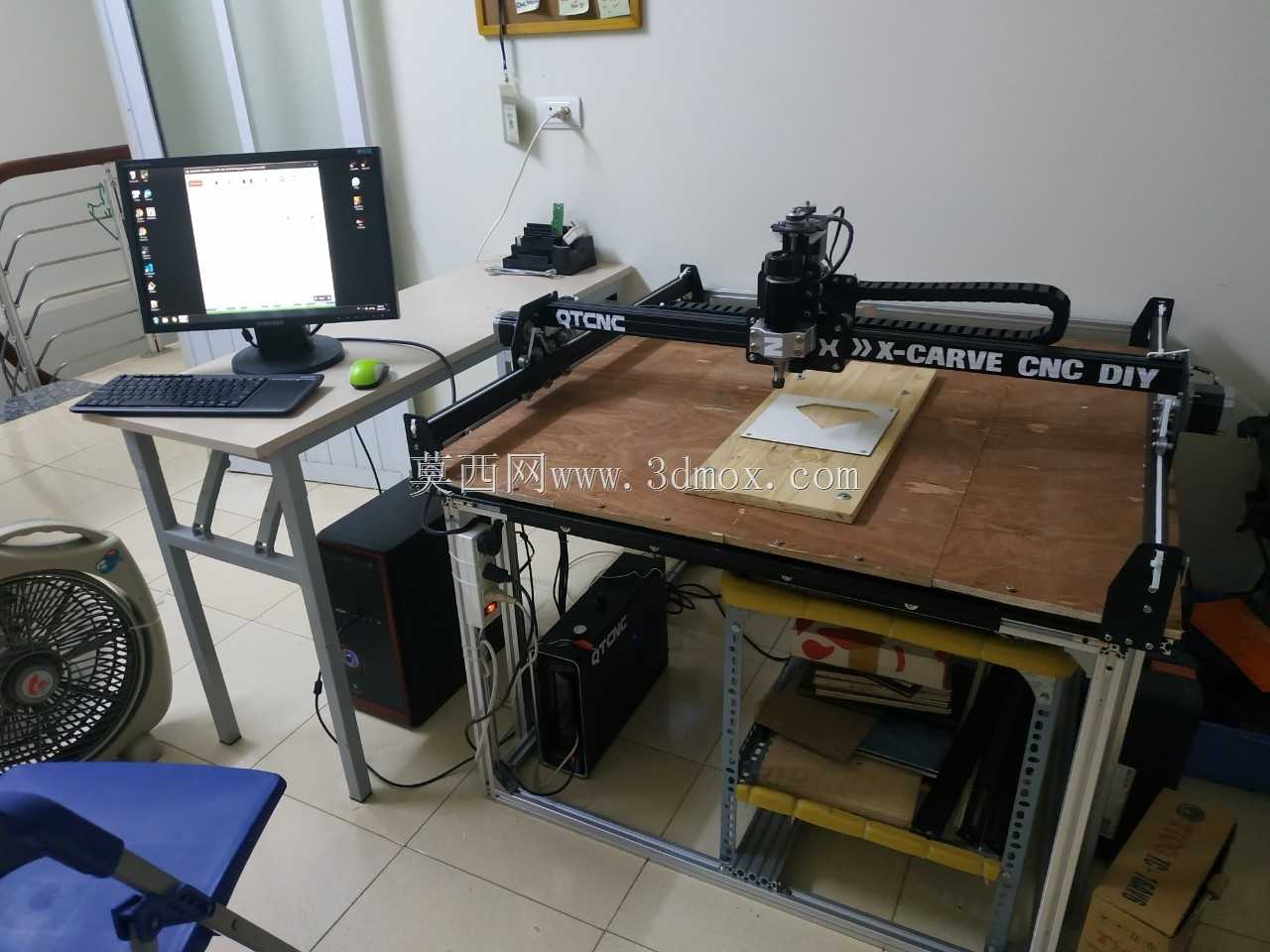

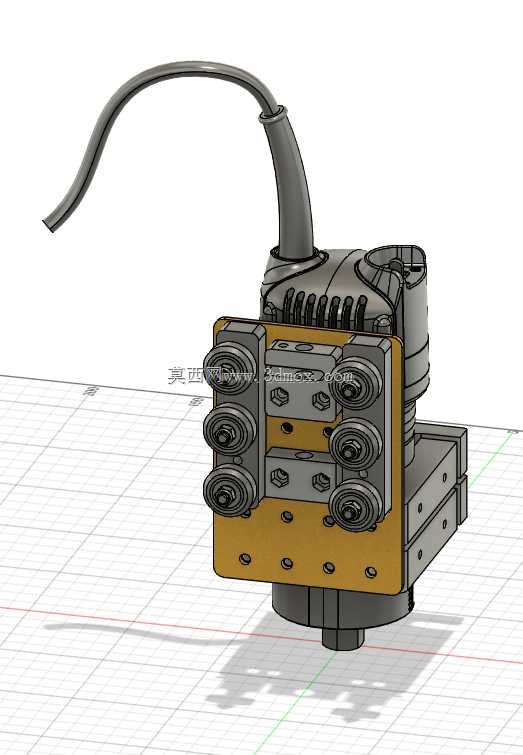

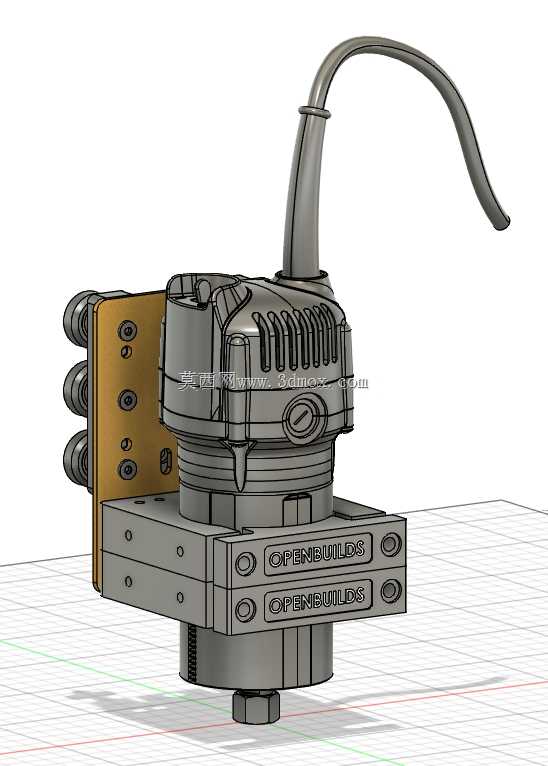

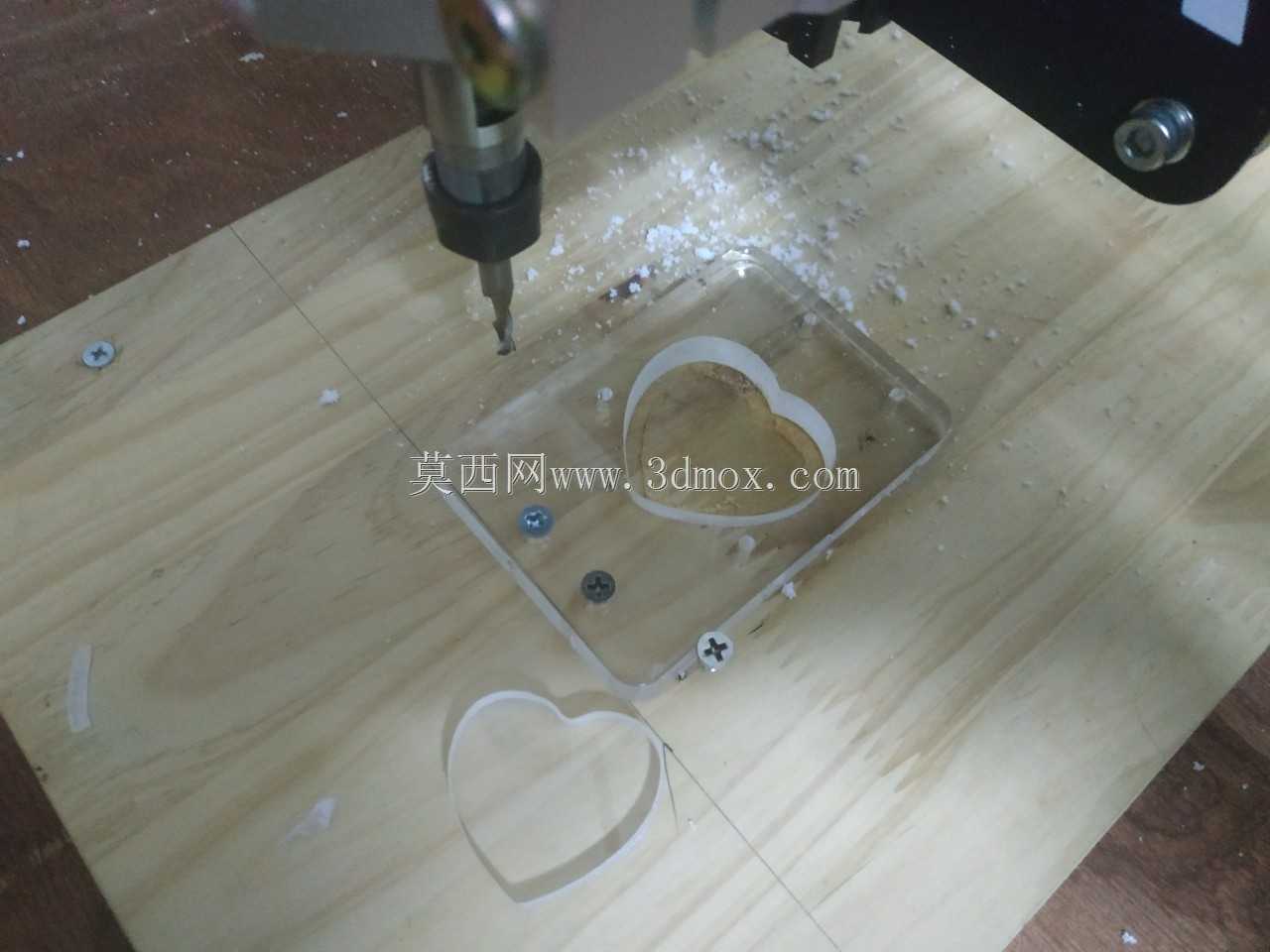

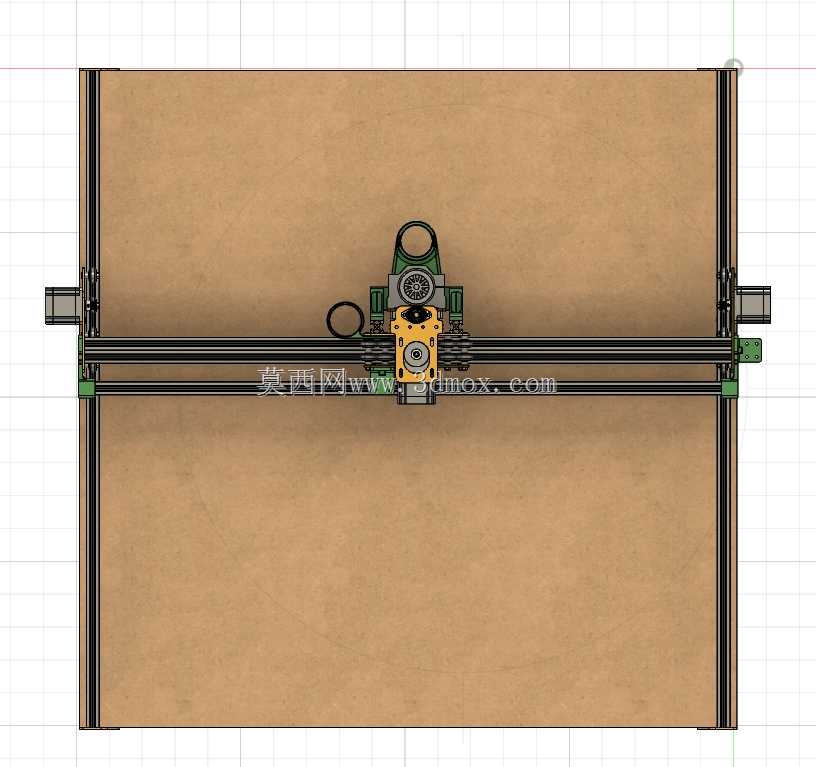

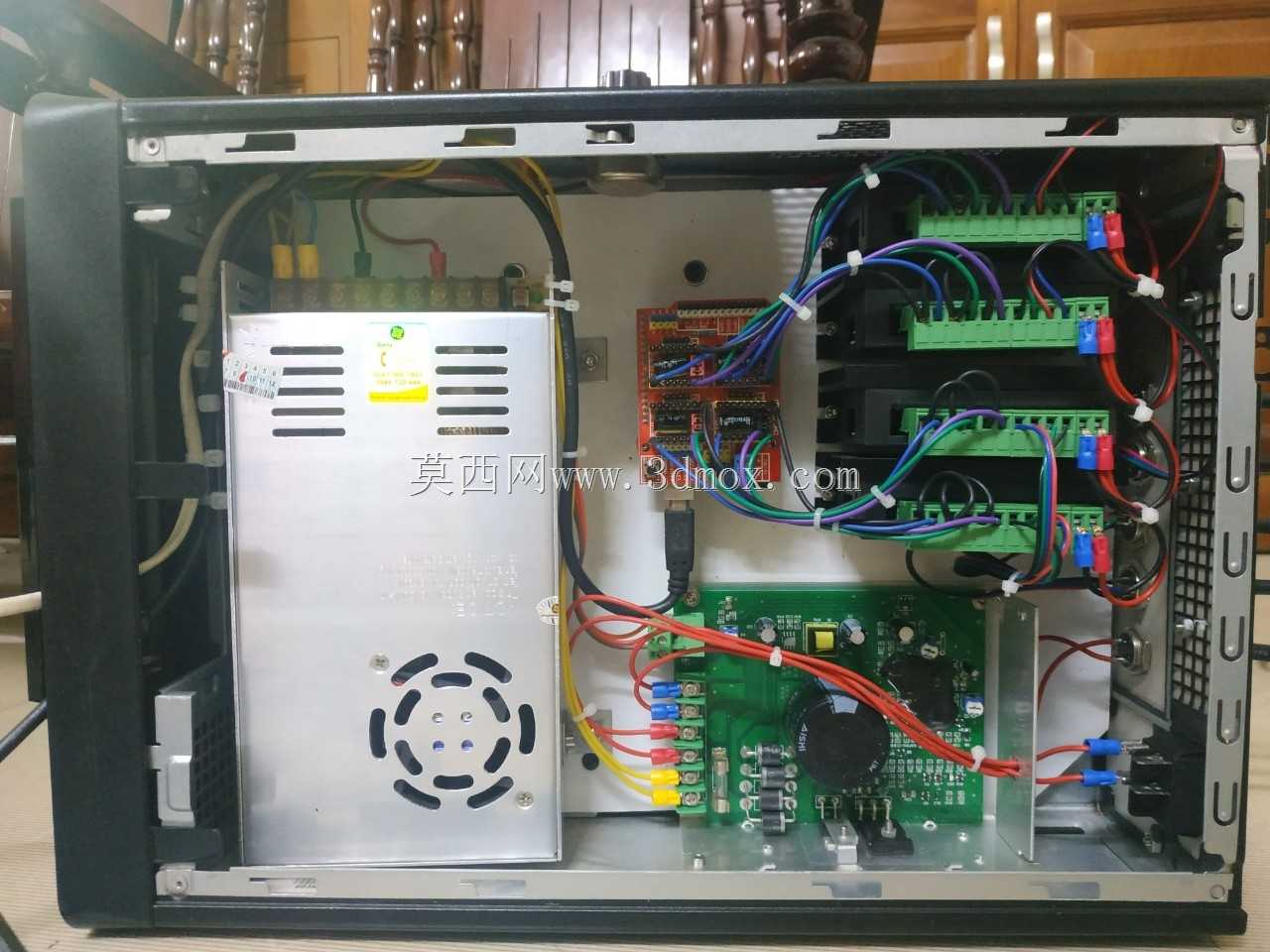

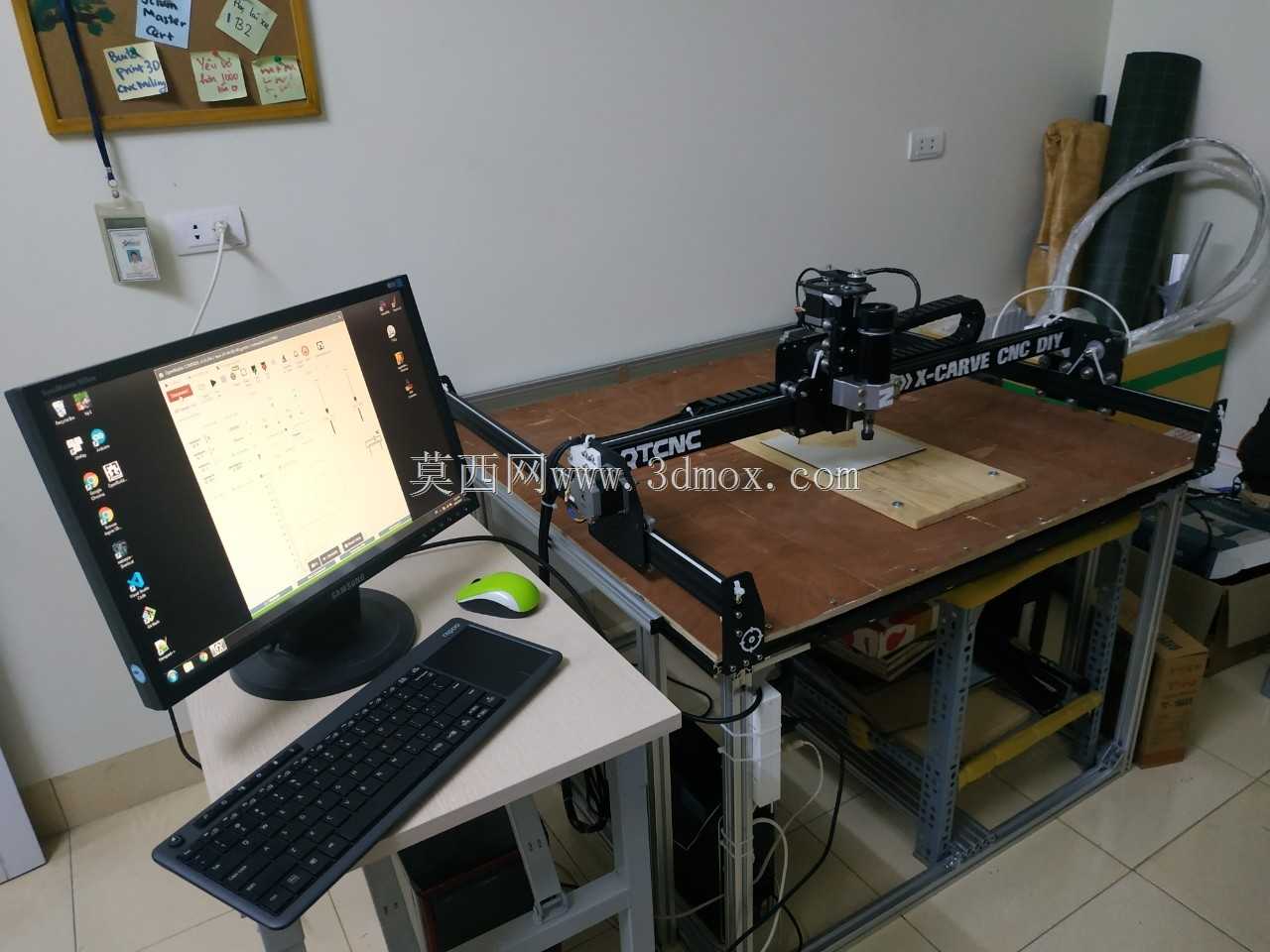

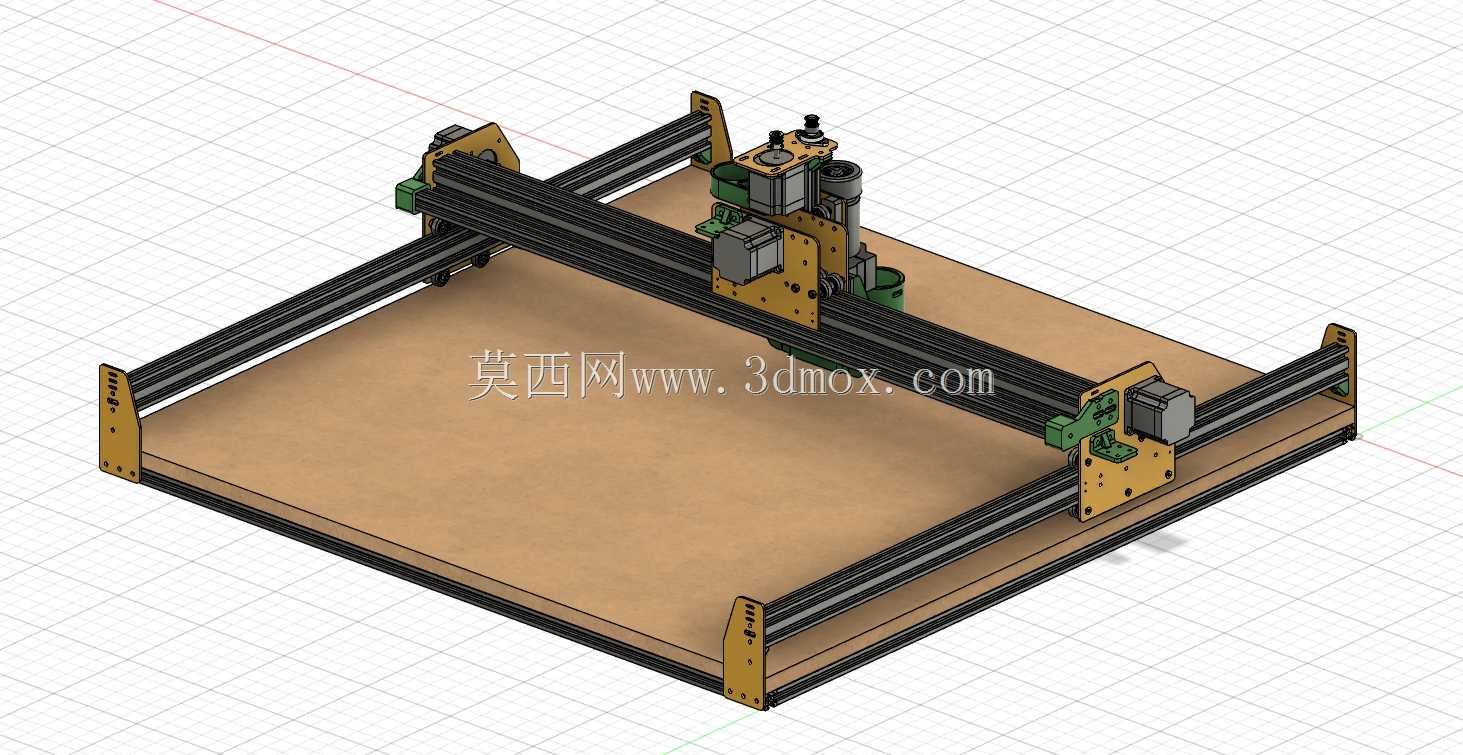

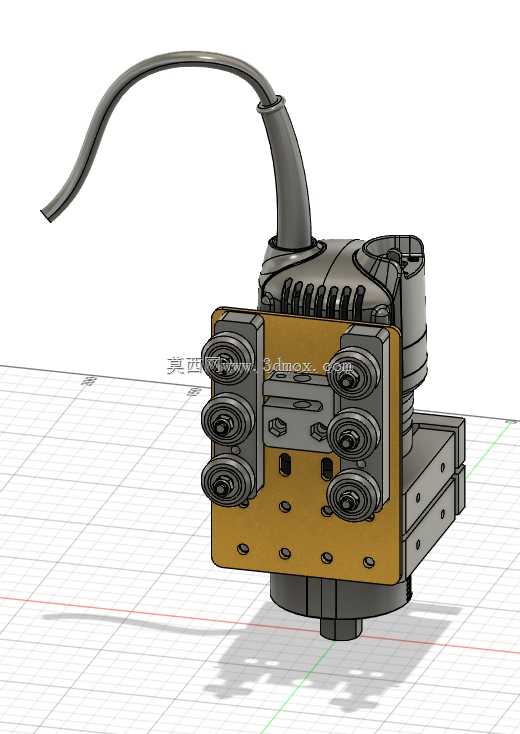

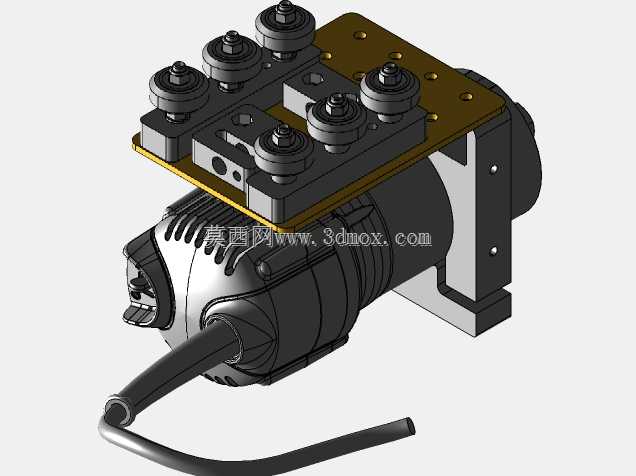

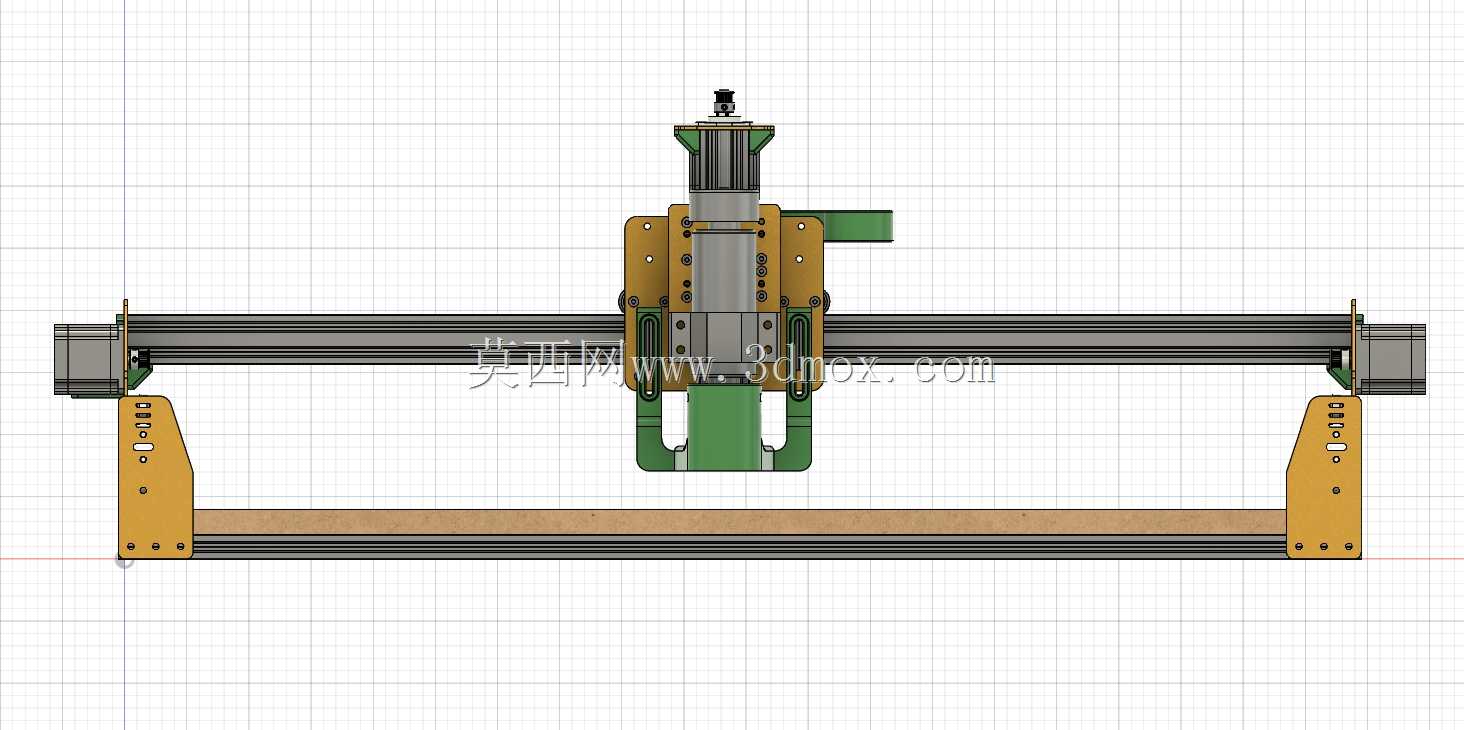

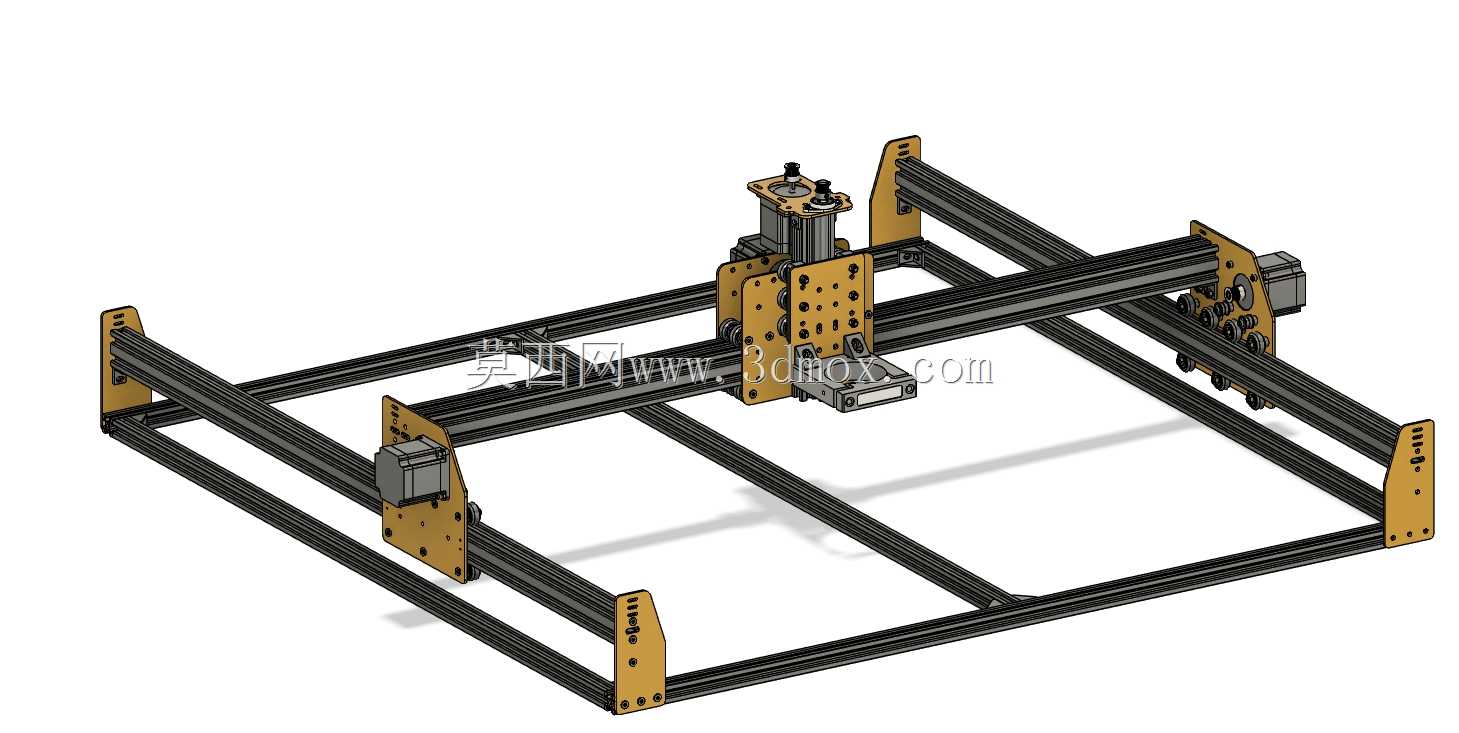

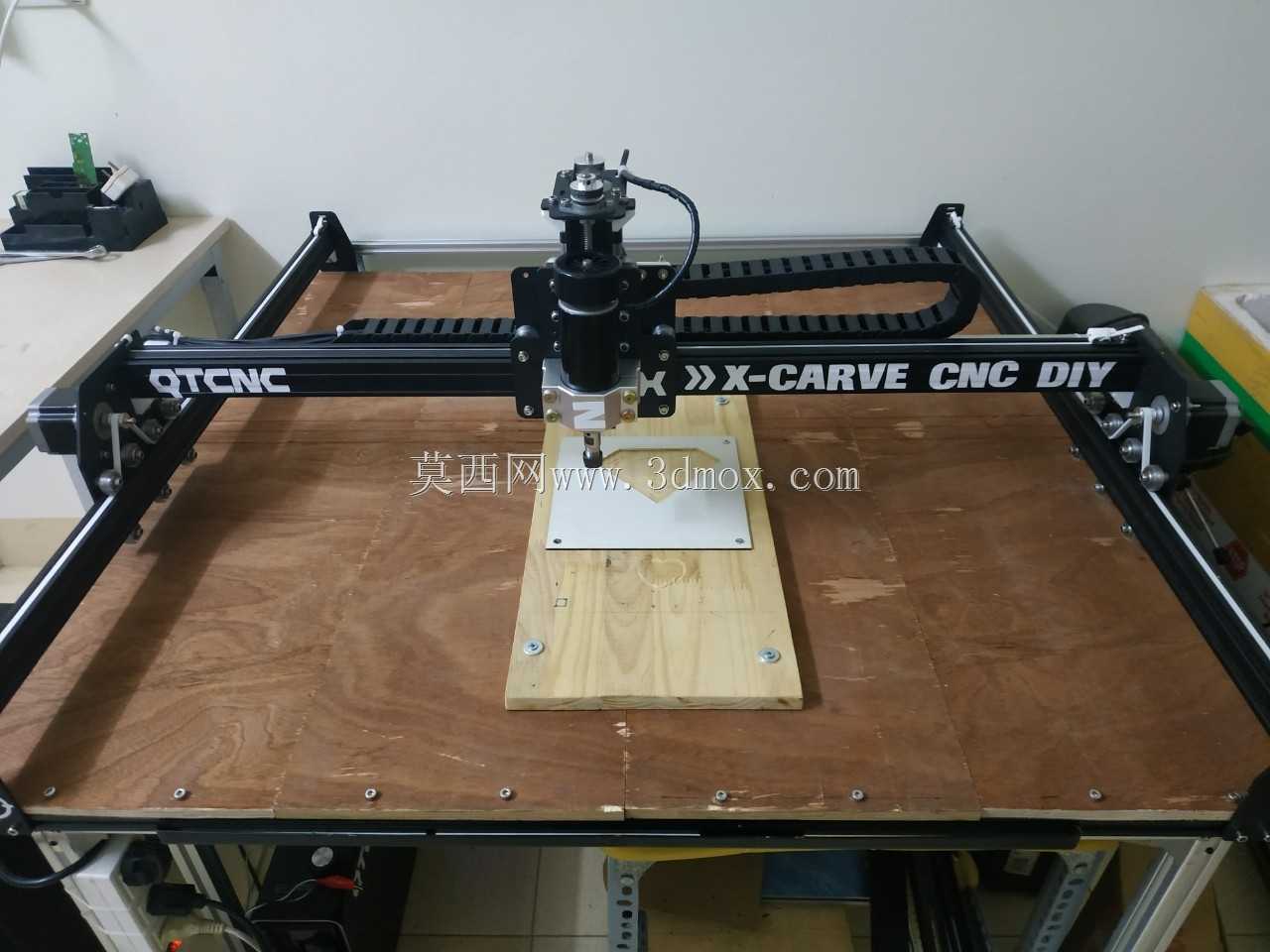

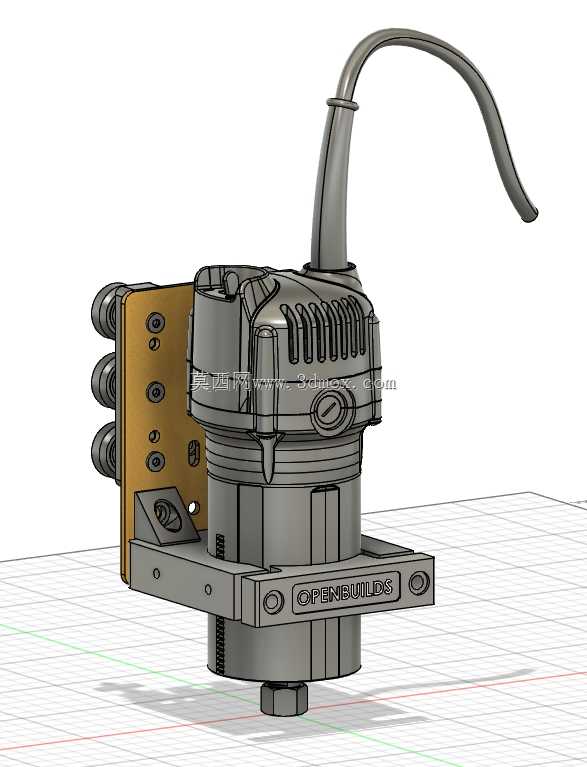

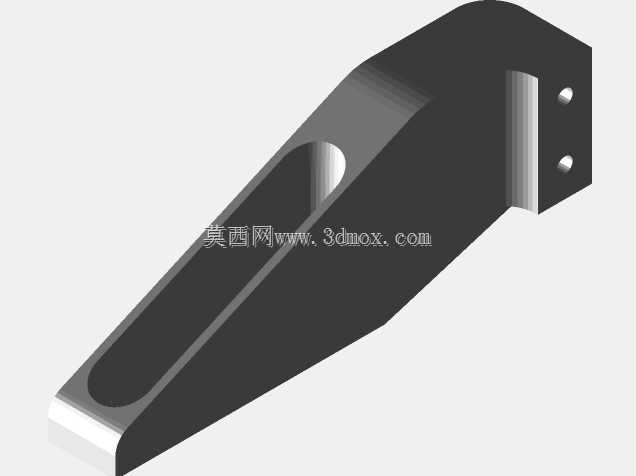

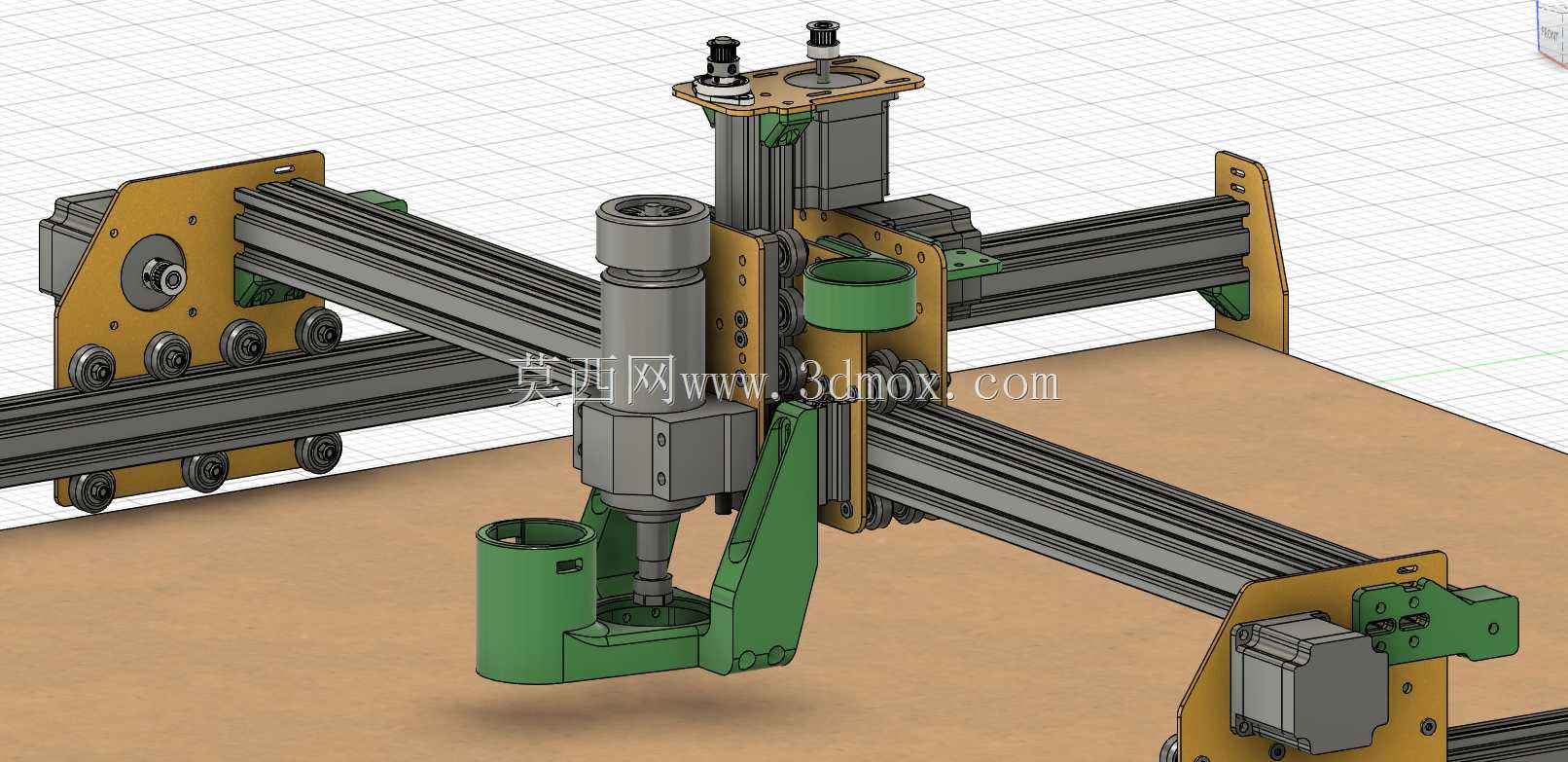

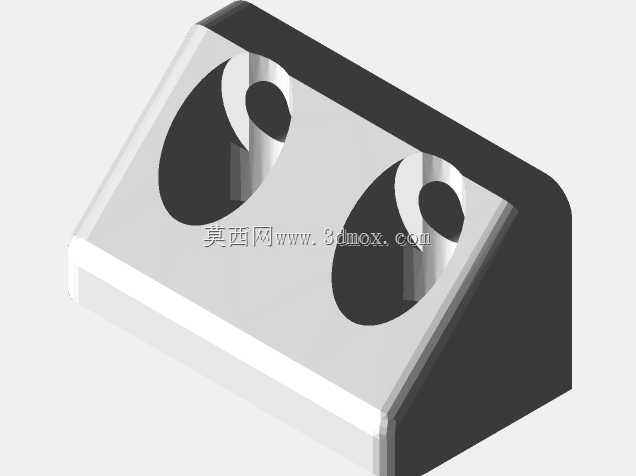

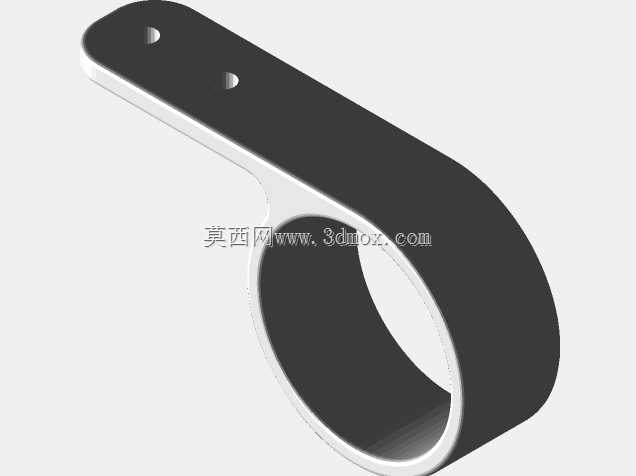

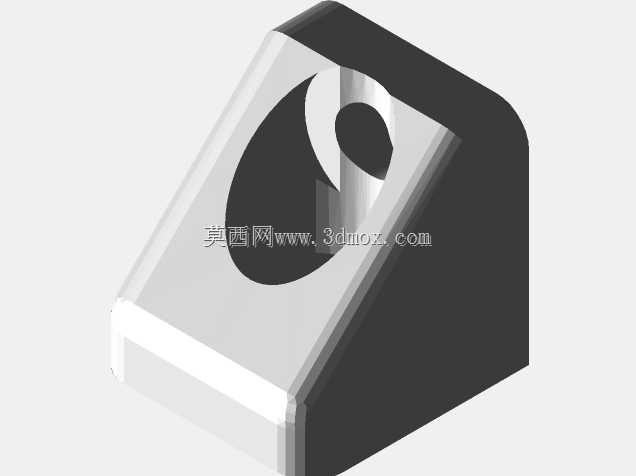

常规桌面雕刻机常出现Y轴双轨不同步、高速走刀时Z轴主轴抖动的加工痛点，这套结构在设计时针对这类问题做了多处针对性调整。V槽铝型材作为主体框架的选型，省去了传统方管焊接后需要二次铣平安装面的工序，型材自带的定位槽能让导轨安装时直接靠槽定位，不用反复打表找正平行度，普通爱好者用普通内六角工具就能完成基础框架的拼装，对加工条件的要求降到最低。X轴横梁采用双线性光轴搭配滑块的组合，相比单轨结构，横梁跨距拉大到75厘米时也不会出现中部下挠的情况，走刀到横梁中间位置时，吃刀量和两端位置保持一致，不会出现深浅不一的刻痕。Z轴滑台的安装座做了加厚处理，和主轴抱箍的接触面增加了防滑纹路，就算长时间高速铣削亚克力或者软铝，主轴也不会出现轴向窜动，抱箍的锁紧螺丝采用对角排布，锁紧时受力均匀，不会把主轴夹偏导致刀具跳动超差。拖链的安装位置特意避开了运动行程的干涉区，X轴走到两端极限位置时，拖链的弯曲半径刚好处于设计范围内，不会出现拉扯线缆或者和型材边缘摩擦的情况，线缆在拖链内预留了足够的松弛量，长时间往复运动也不会出现线芯折断的问题。工作台面采用密度板作为牺牲层，直接铺在底部框架的型材上，更换时只需拧下周边的压块就能快速替换，不用重新调平整个台面，日常加工不同材质的工件时，就算切透工件也不会损伤下方的金属框架。Y轴的传动带张紧结构做了快拆设计，不用拆解整个端座就能调整皮带张紧度，皮带使用一段时间出现松弛时，用扳手拧动张紧螺丝就能快速恢复张紧力，避免丢步导致的加工尺寸偏差。所有连接角件的安装孔都做了让位设计，螺丝拧入时不会出现和型材槽位卡滞的情况，就算是第一次组装的用户，也不会因为孔位偏差导致装错需要返工。主轴选用的风冷款散热结构，侧面的散热鳍片刚好对着Z轴滑台的镂空位置，加工时产生的气流能直接带走鳍片上的热量，长时间连续工作也不会出现主轴过热降功率的问题。
