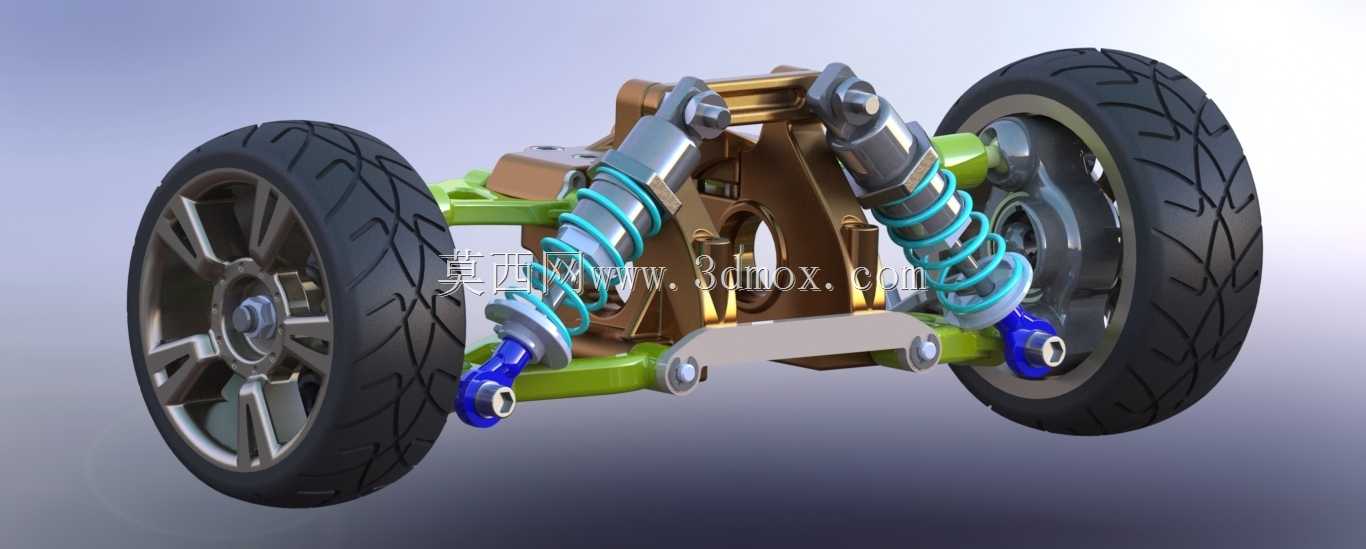

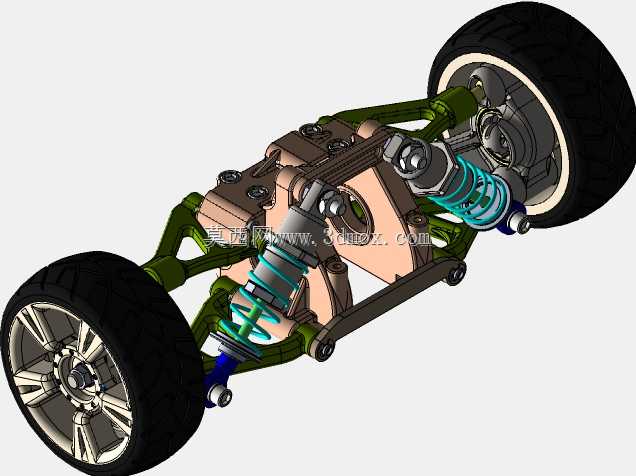

汽车双轮独立悬架减震总成结构

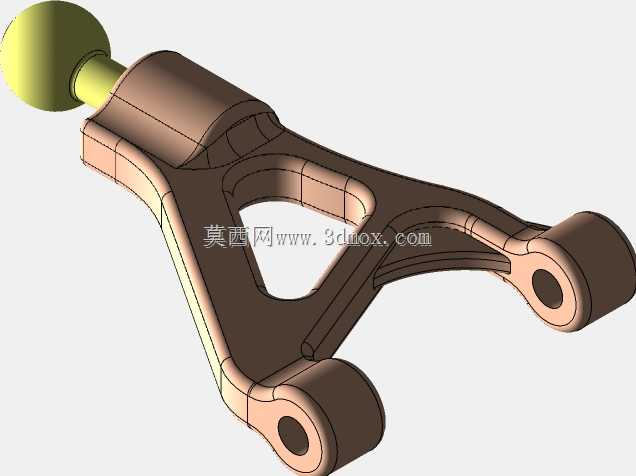

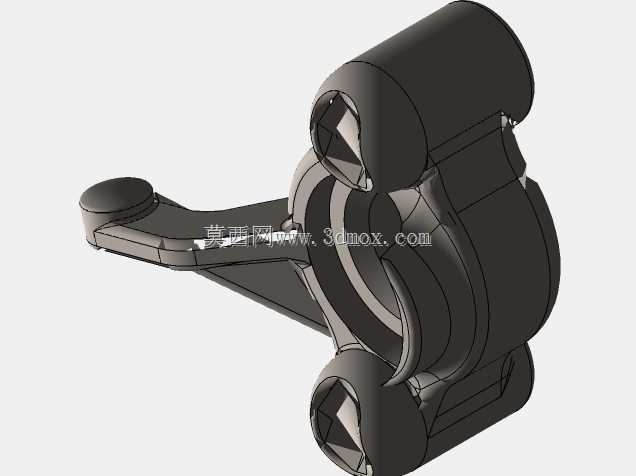

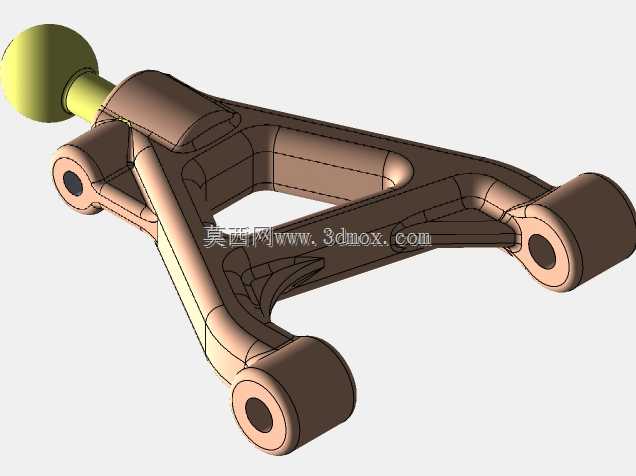

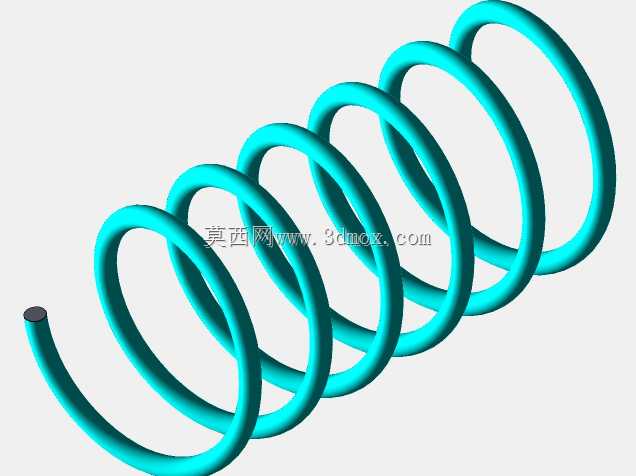

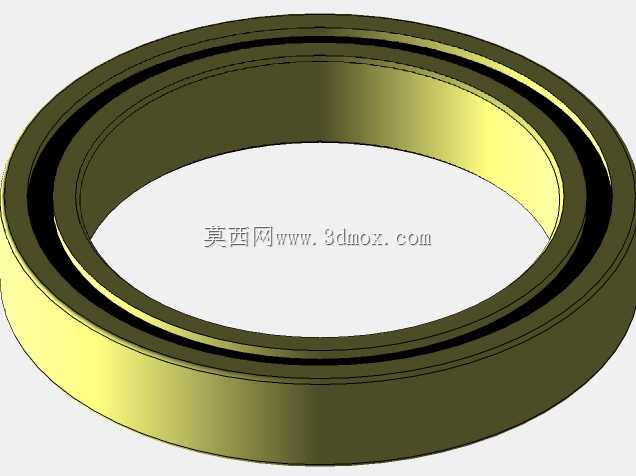

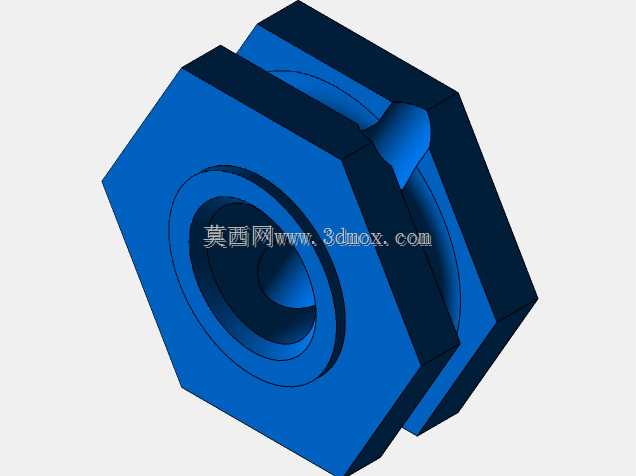

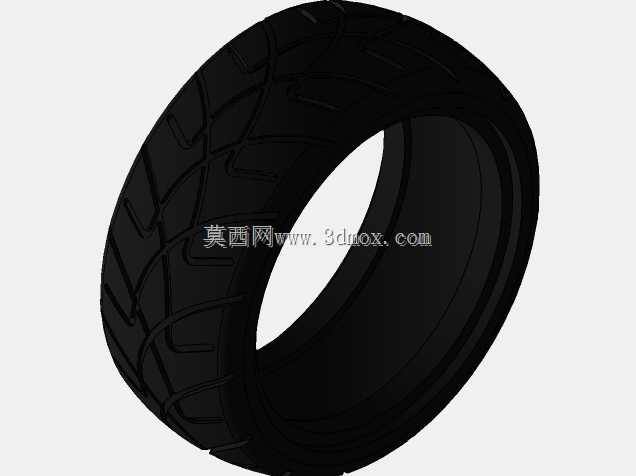

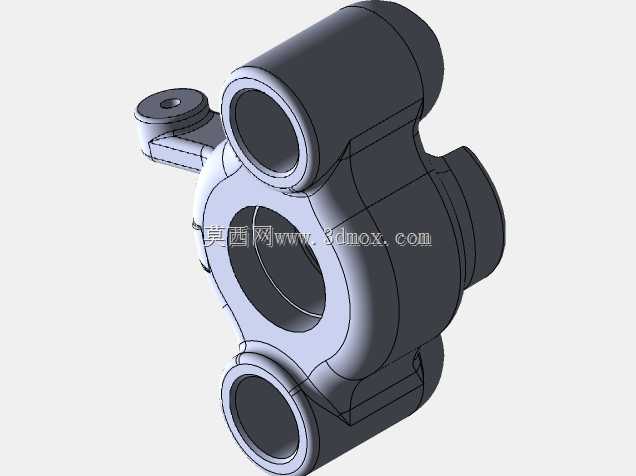

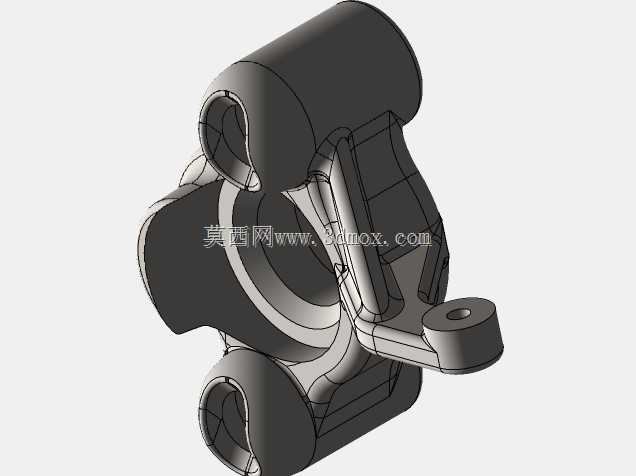

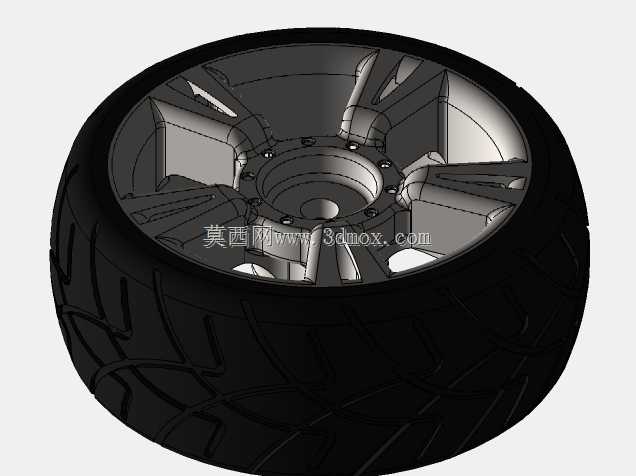

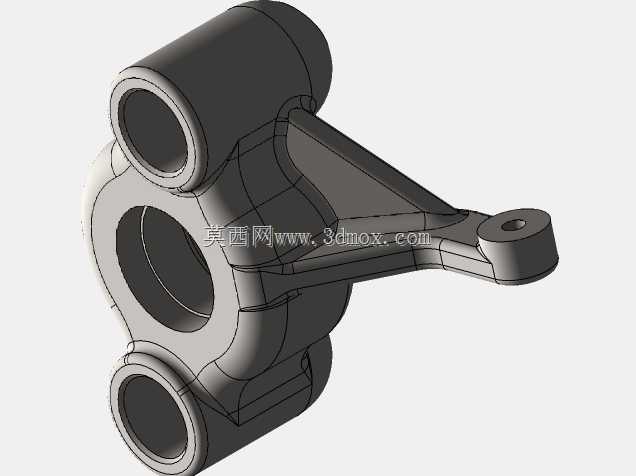

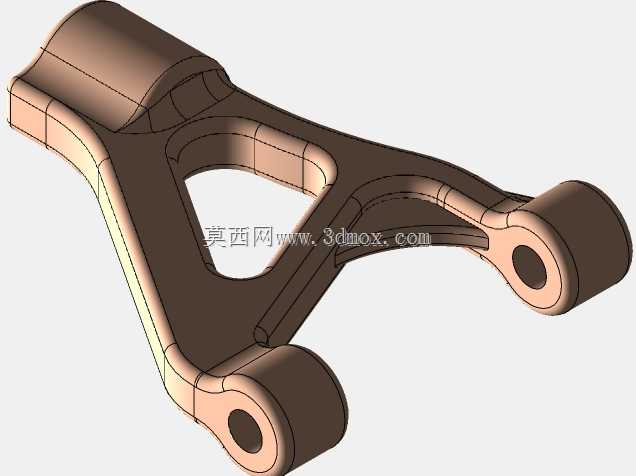

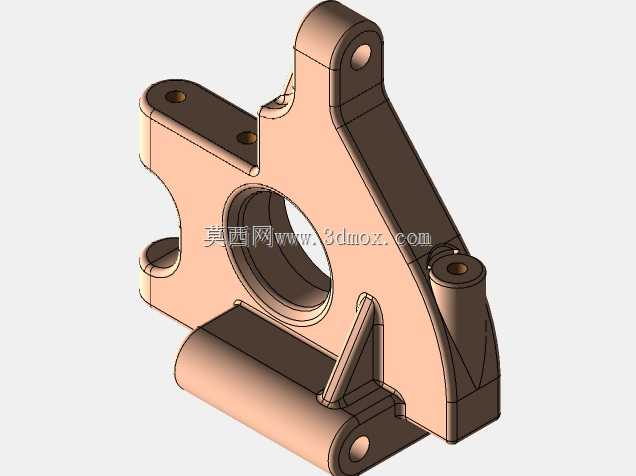

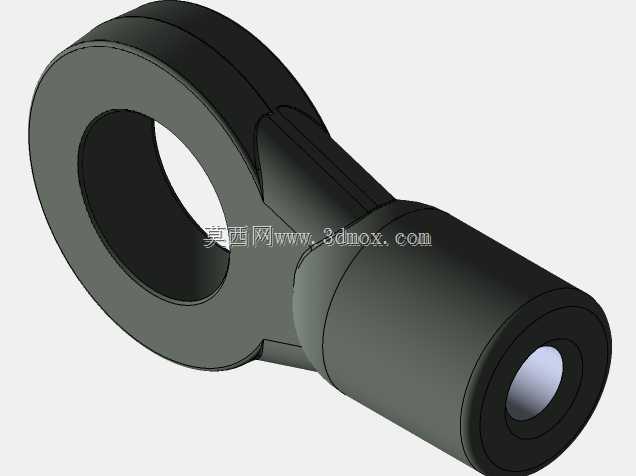

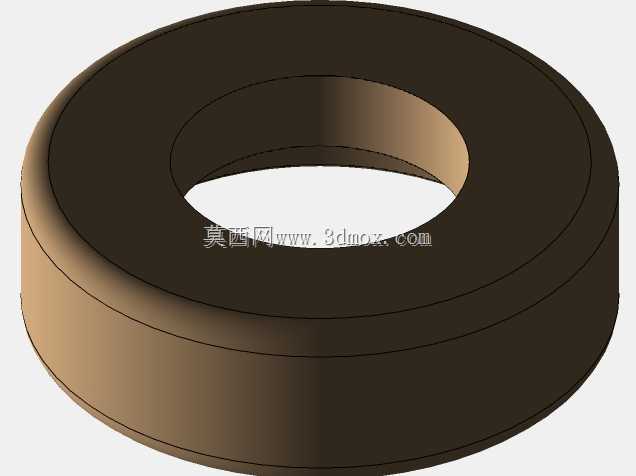

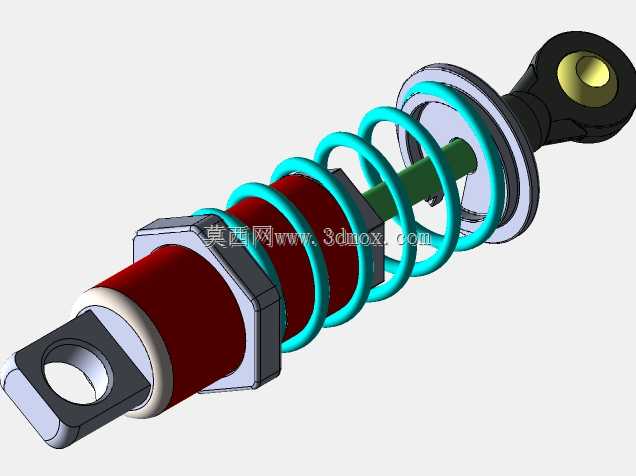

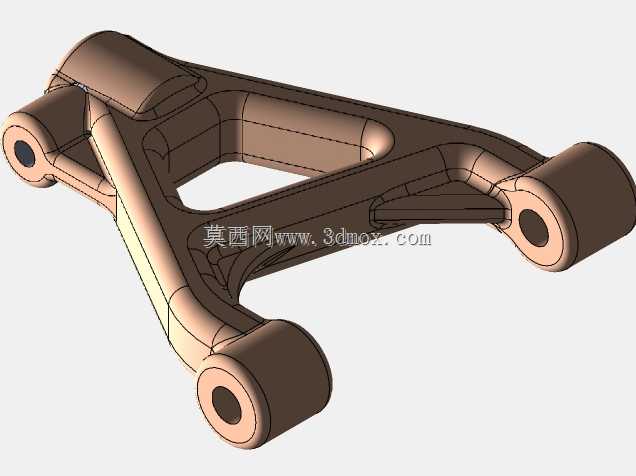

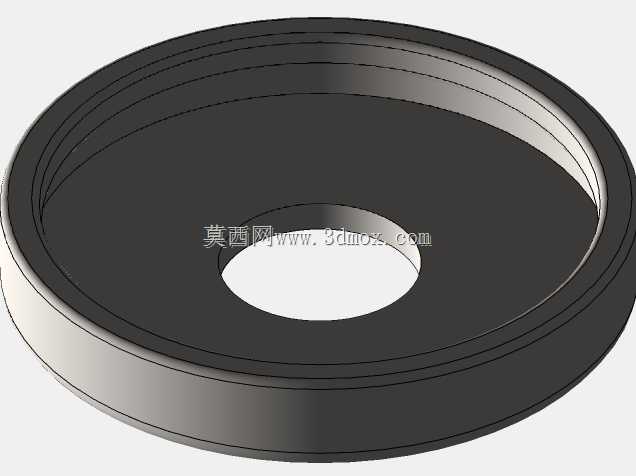

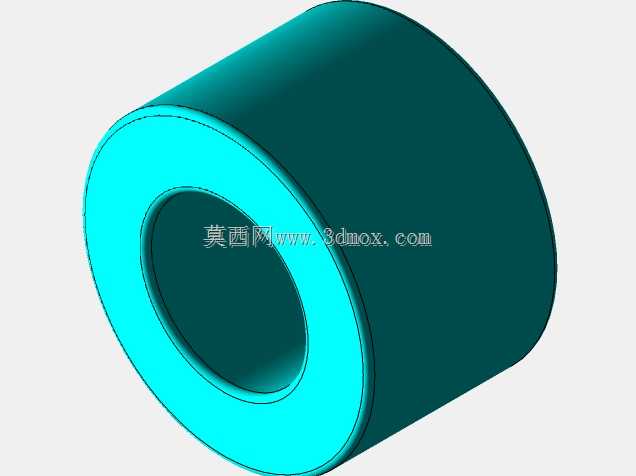

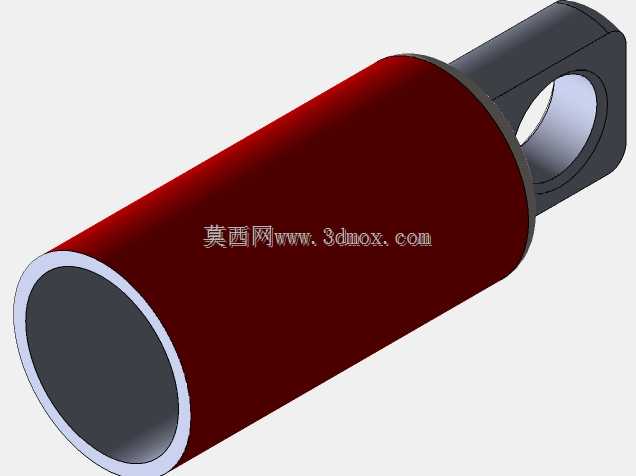

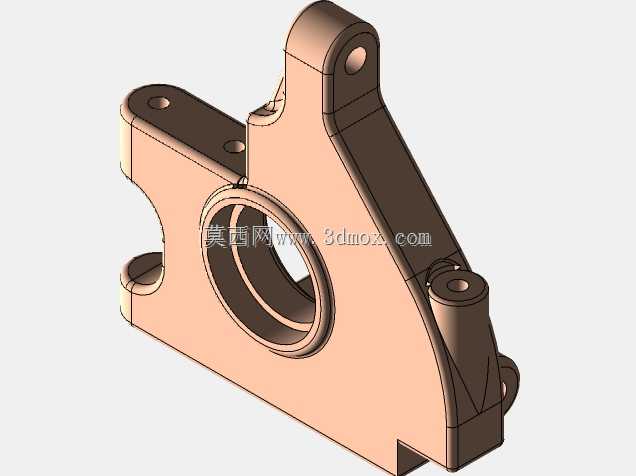

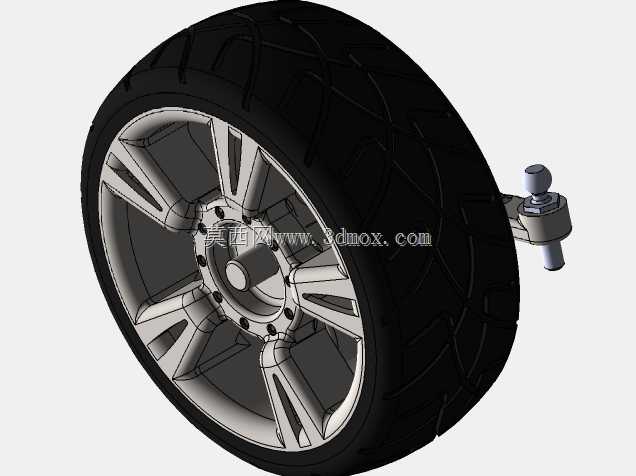

量产车型底盘调校阶段，双轮独立悬架的侧向支撑冗余量一直是容易被忽略的加工适配盲区，这套结构在摆臂与转向节的铰接位置做了衬套压装余量的预留，避免实际装配时因为橡胶衬套的压缩形变导致轮距出现不可逆偏差。减震器筒身与弹簧托盘的焊接位置特意偏移了2.7毫米，刚好抵消弹簧压缩到极限行程时的侧向剪切力，不会出现筒壁偏磨导致的漏油隐患，很多初版设计没考虑这个细节，台架试验三千次就会出现油封破损。下摆臂的双层冲压件之间留了0.3毫米的涂胶间隙，既不会因为压合过紧导致结构胶被完全挤出丧失粘接强度，也不会因为间隙过大出现行驶中的空腔共振，轮拱内侧的隔音压力能降低不少。转向节与轮毂轴承的配合面做了微米级的粗糙度控制，不用额外涂抹止动胶就能满足过盈配合的扭矩要求，后期维修拆卸也不会出现轴承外圈卡滞在节叉内的问题。弹簧的螺距从下端到上端呈渐变排布，细碎颠簸路段只有上端软簧段参与形变，过减速带这类大冲击时整段弹簧共同承压，不会出现传统等螺距弹簧前段软后段硬的突兀感。减震器下端的固定吊耳采用了偏心螺栓设计，后期做四轮定位时可以直接调整外倾角，不用额外加装调整垫片，售后维修的工时能压缩近四十分钟。左右两侧的减震器安装座采用了对称式的通用结构，不用单独开发左右两套模具，冲压工序的模具成本能降低近三成，零件库存的管理压力也随之减小。摆臂与副车架连接的后衬套采用了液压悬置结构，能过滤掉传动系统传递到底盘的高频振动，方向盘的怠速抖动量能控制在0.02毫米以内，远低于行业通用的0.05毫米合格阈值。轮胎与轮拱的间隙在满载极限压缩状态下还能保留23毫米的安全距离，就算加装防滑链也不会出现刮蹭翼子板内衬的问题，适配北方冬季的使用场景。
