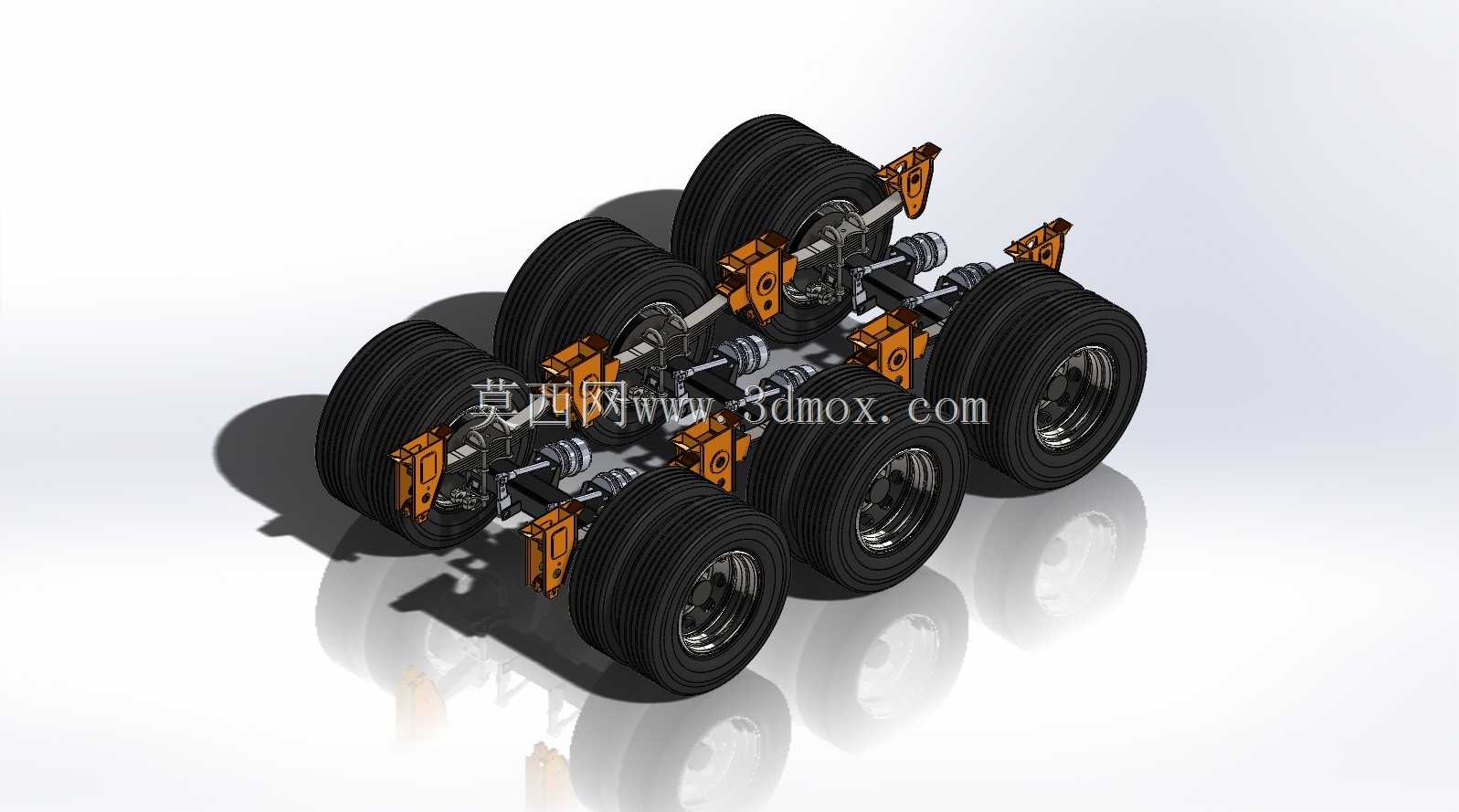

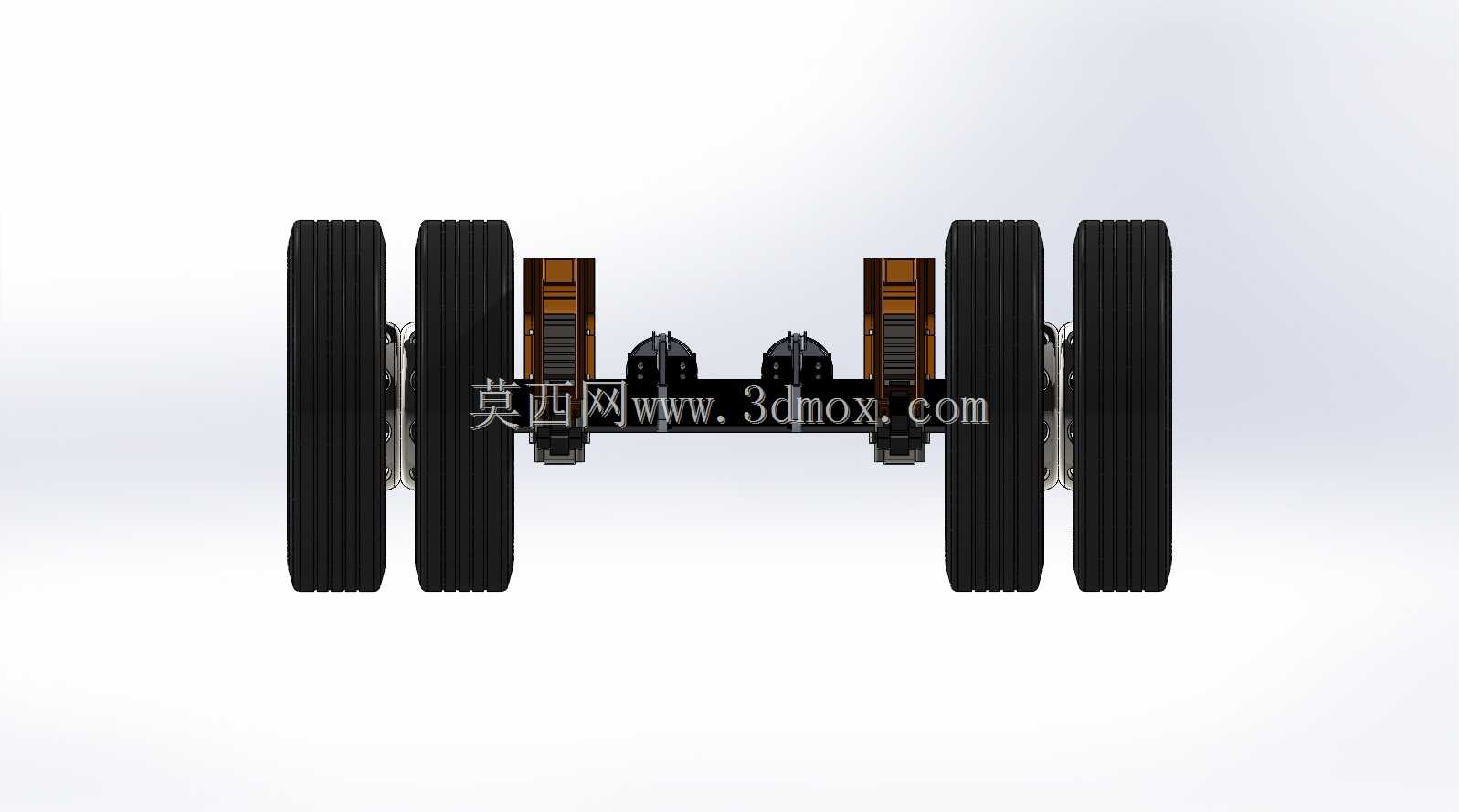

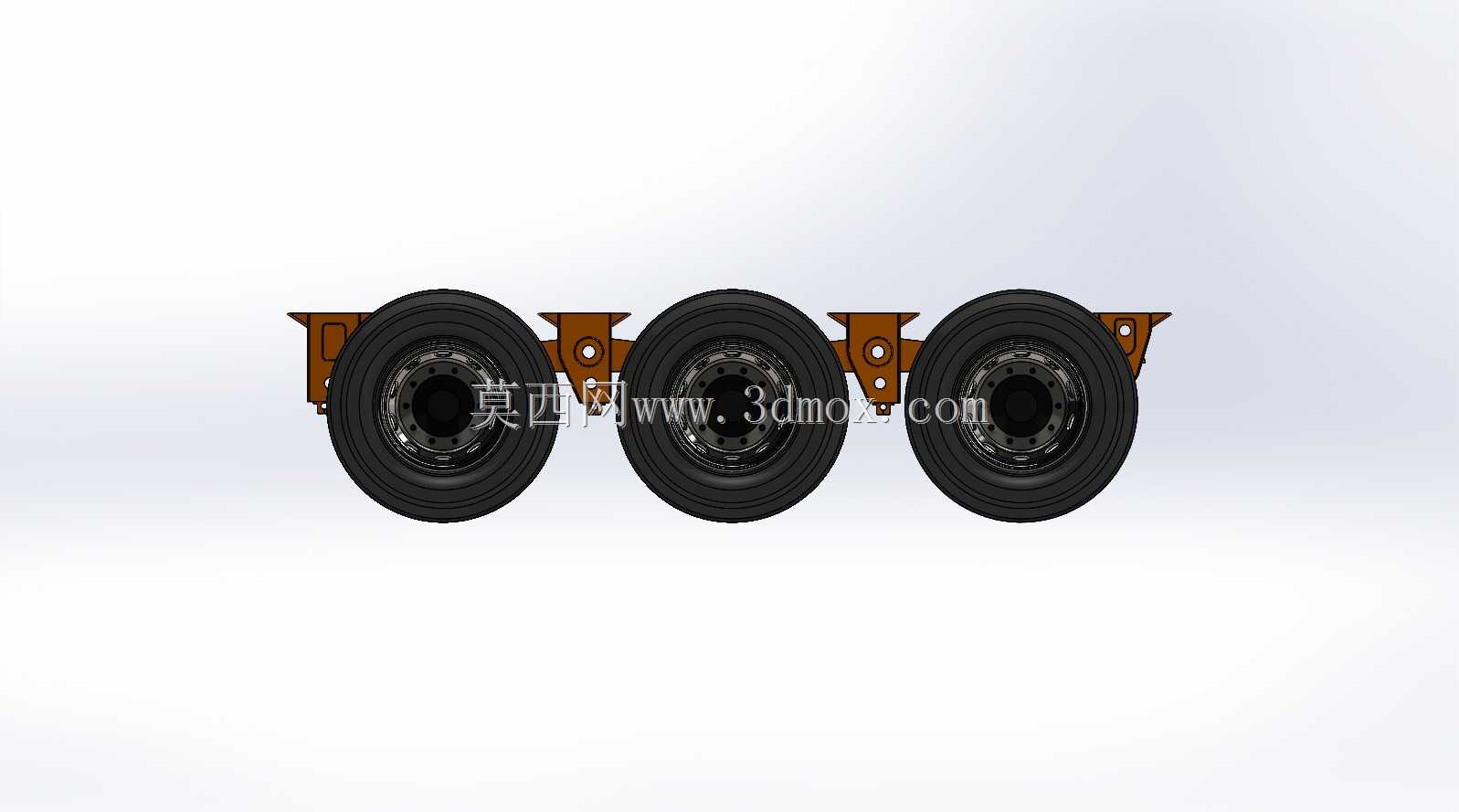

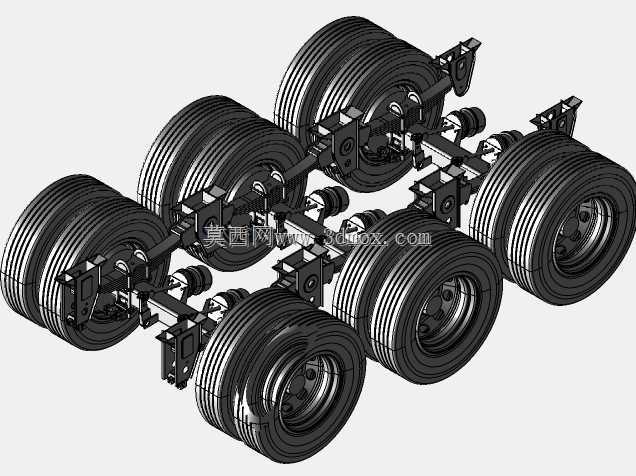

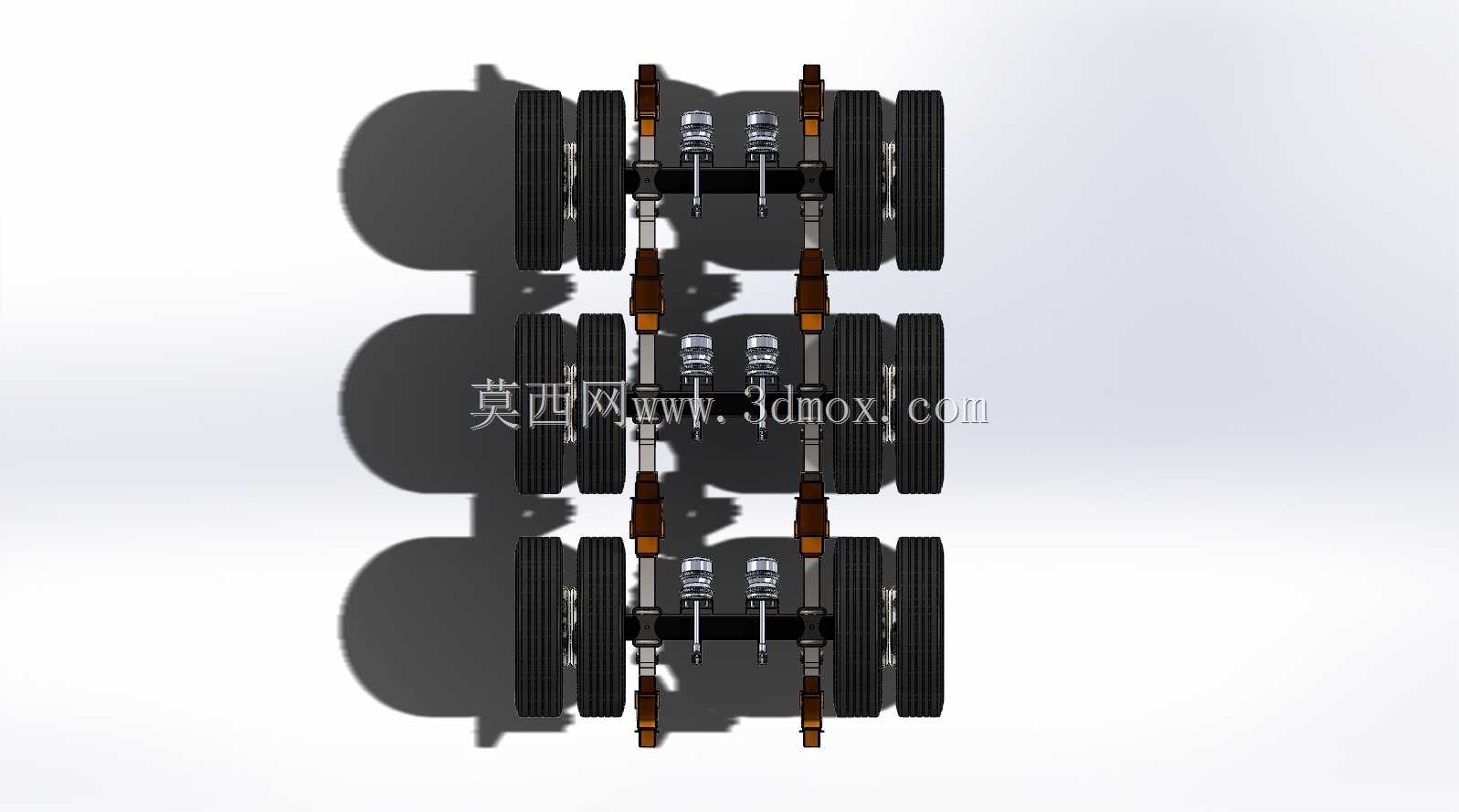

半挂车车轴与叶片悬架结构设计

重载半挂车常年行驶在非铺装铺装混合路况，车轴与悬架的连接部位最容易出现应力集中导致的焊缝开裂，这套结构在设计时特意把板簧座与车轴的贴合面做了微弧过渡，避免直角接缝在交变载荷下萌生疲劳裂纹。双胎并装的轮端间距经过反复校核，既留出了制动鼓散热的足够空隙，也不会因为轮距过宽增加转弯时的轮胎刮擦风险，每侧双胎的充气嘴位置错开15度布置，日常维保不用拆卸轮胎就能完成胎压检测。叶片弹簧的片间接触边缘做了倒角处理，减少刚性摩擦带来的异响和片间磨损，弹簧卡箍的螺栓孔预留了0.2mm的轴向窜动间隙，颠簸路况下板簧变形时不会因为卡箍锁死产生附加应力。车轴本体的轴头部位采用变径设计，轴承安装位的轴肩圆角严格匹配轴承内圈的倒角尺寸，压装轴承时不会出现卡滞或者应力割伤轴体的问题，轴头螺纹的收尾段做了退刀槽优化，轮毂螺母锁紧时能完全贴合轴肩，不会出现螺纹咬合不足的松脱隐患。悬架的推力杆支座焊接位置避开了车轴的应力集中区，支座的安装面做了铣平处理，推力杆胶套的压装深度有明确的限位台阶，装配时不用反复测量就能保证胶套的压缩量在合理区间，避免胶套过早老化开裂。整套结构的所有润滑点都引到了车架外侧的易操作位置，黄油嘴的角度统一朝向维保人员站立侧，日常打黄油不用钻到车底就能完成所有点位的润滑作业。板簧的中心螺栓采用沉头设计，螺栓头完全嵌入板簧的定位坑内，不会因为车辆颠簸导致螺栓头与车轴平面碰撞磨损，U型螺栓的螺纹段伸出螺母的长度控制在3到5个螺距，既保证锁紧力足够也不会因为多余螺纹过长积存泥污锈蚀。轮端的制动气室支架与车轴的连接采用加强筋结构，支架的壁厚从安装面到气室固定端做了渐变减薄，既保证制动时的支架刚性，也不会因为重量过大增加非簧载质量，影响车辆的减震效果。
