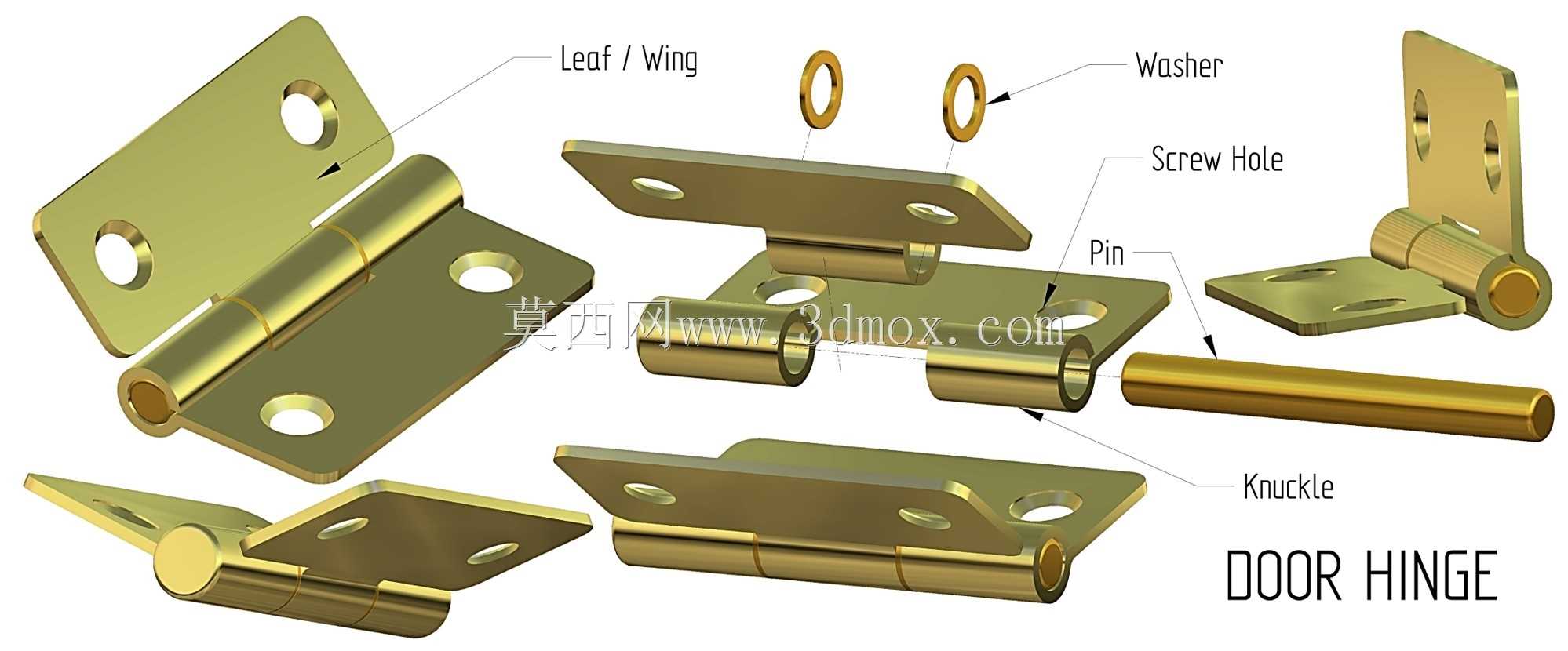

金属合页门铰链结构装配演示

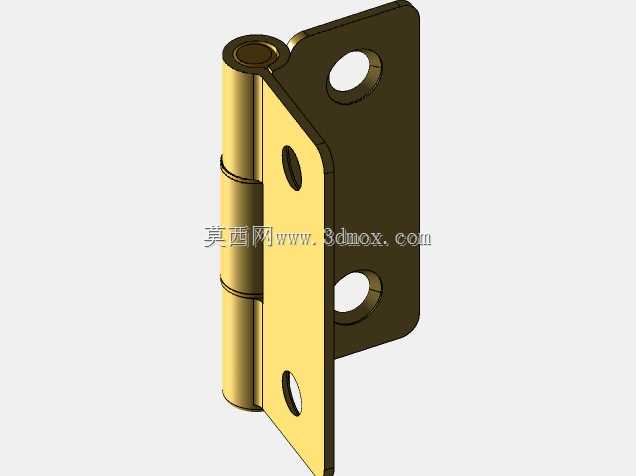

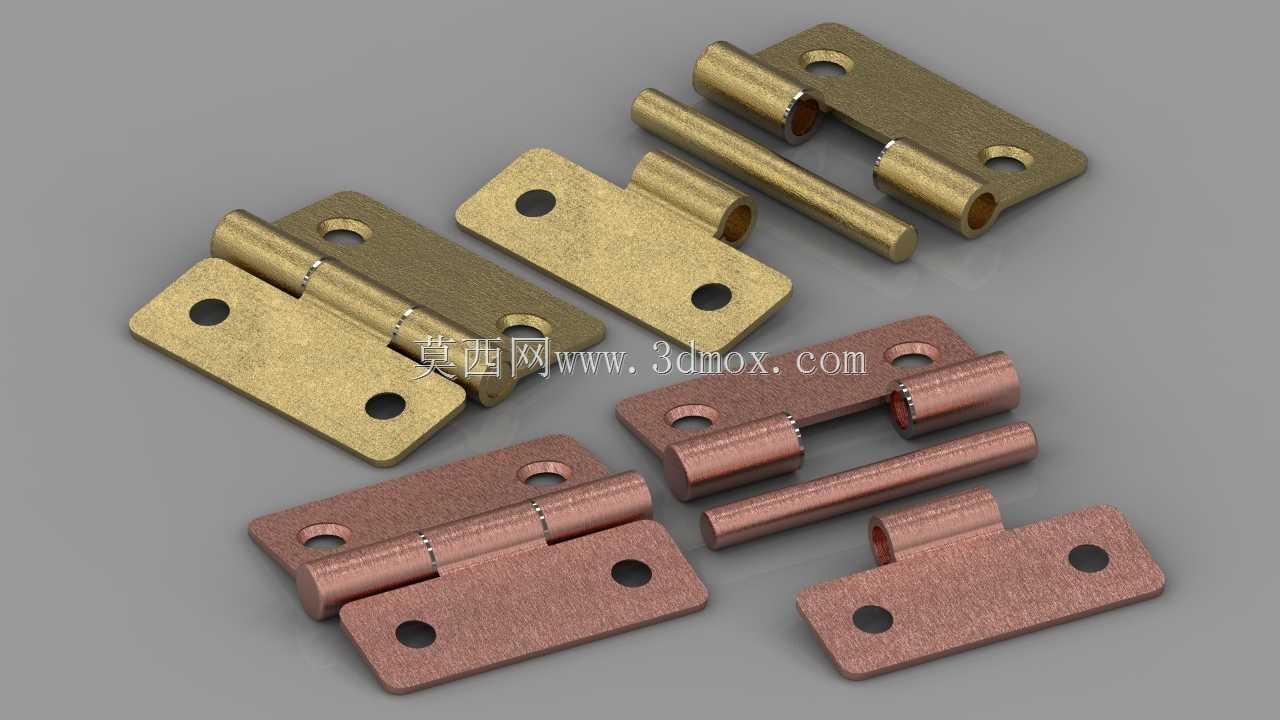

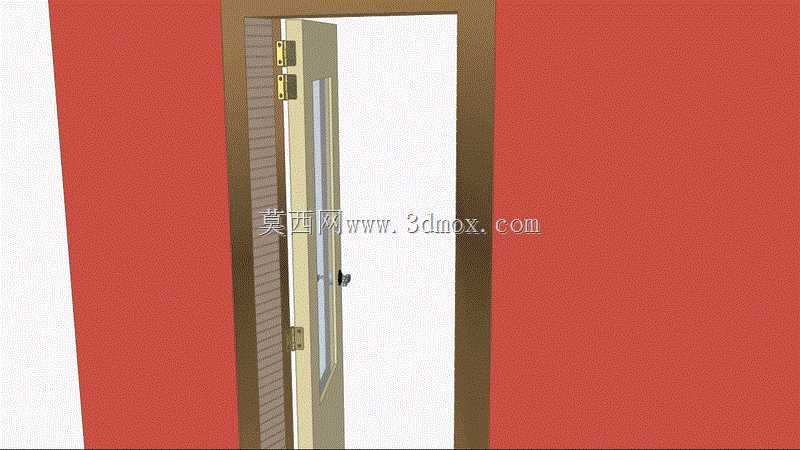

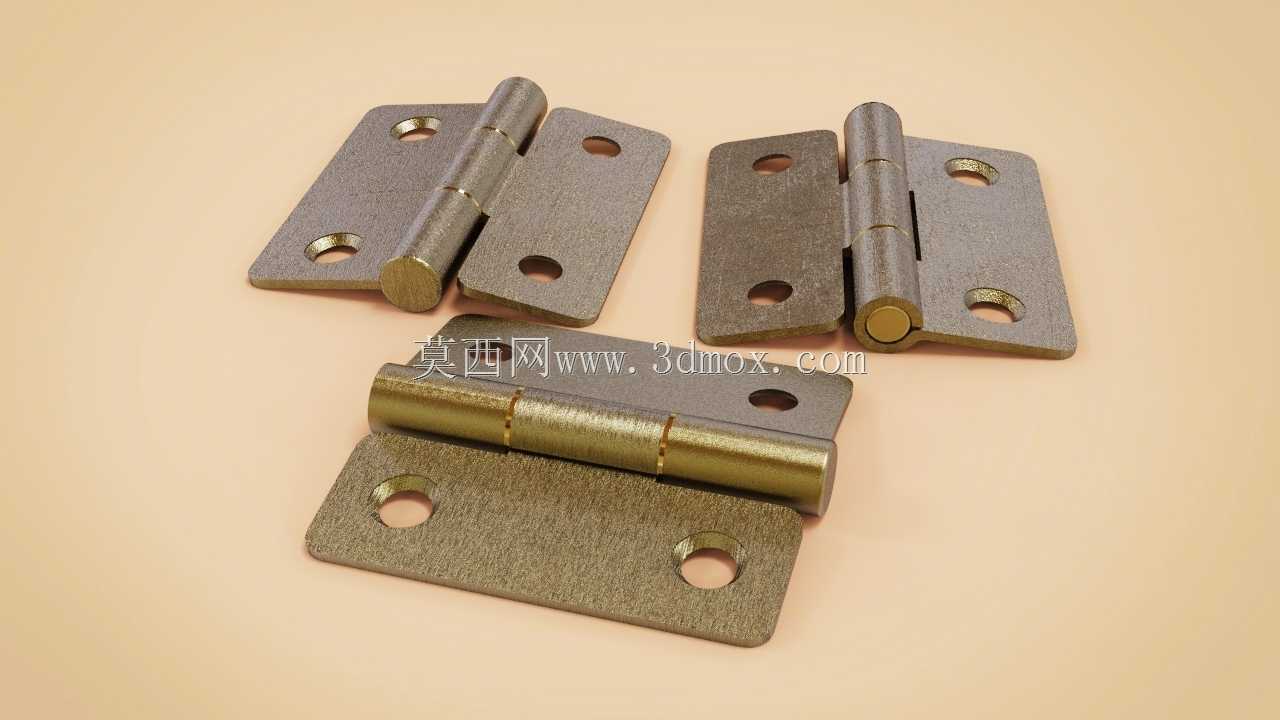

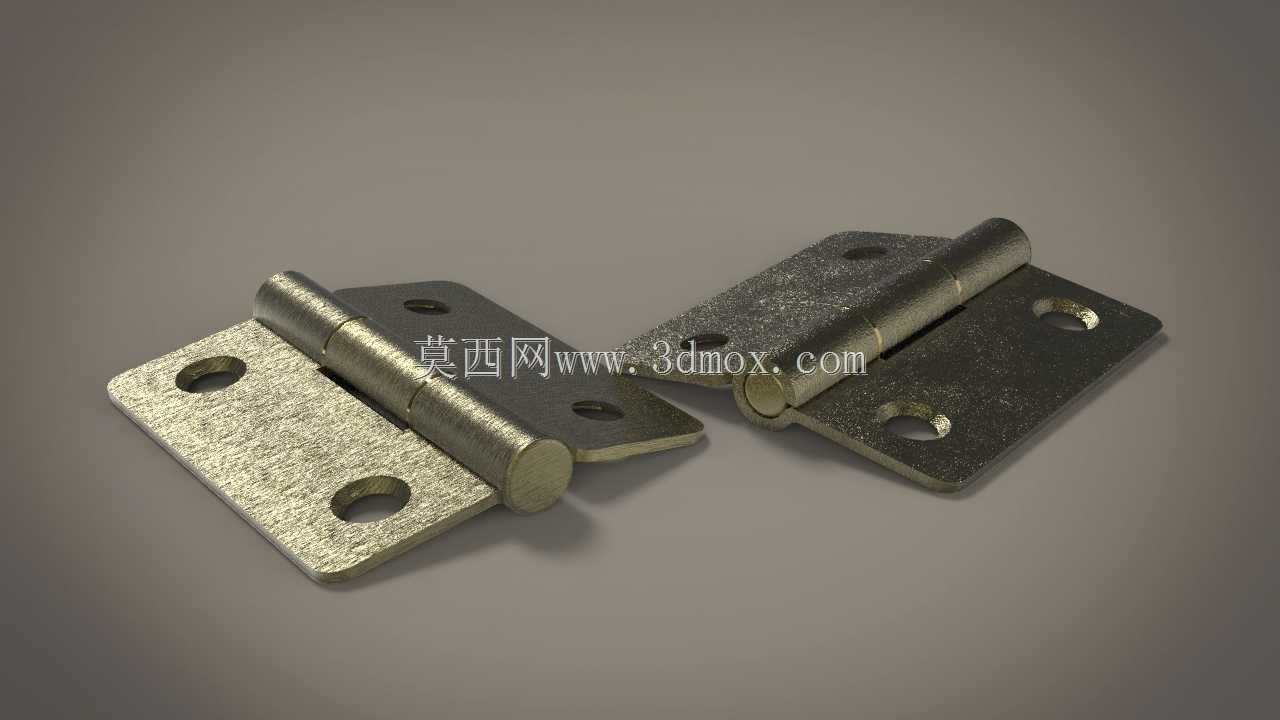

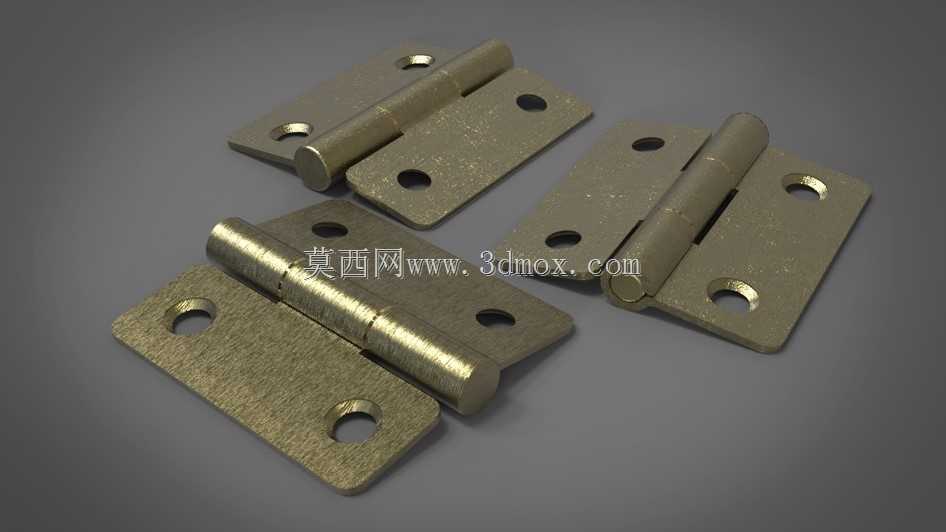

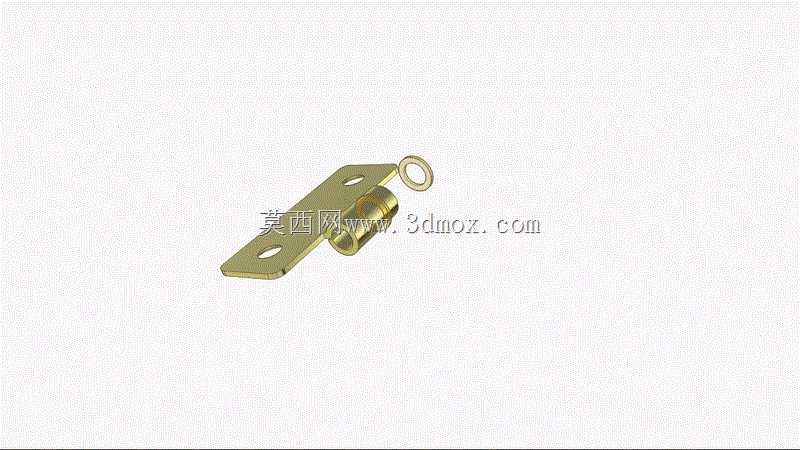

批量冲压成型的合页片最容易出现的问题，是卷圆部位的同轴度偏差，两片合页装配后销轴穿入卡顿，开合过程出现局部卡滞，长期使用后磨损速率远超设计预期。这套铰接结构在卷圆衔接处做了分段式间隙预留，每段卷圆的对接端面都留了0.12mm的轴向避让，避免合页开合转动时端面发生摩擦剐蹭，哪怕表面做了喷砂氧化的粗糙质感处理，转动接触面也不会因为镀层堆积出现咬合抱死。合页片上的安装沉孔做了微小的角度偏移设计，不是完全垂直于合页平面，适配木质门窗安装时螺丝打入后的自然倾斜角度，不会因为螺丝强行纠偏导致合页片产生内应力，长期使用后不会出现合页变形翘边的问题。销轴两端的铆接位置做了圆弧过渡，没有尖锐的铆接凸起，既避免安装过程划伤施工人员，也能让销轴和卷圆内壁的接触面积更均匀，不会出现局部应力集中导致的销轴弯曲。不同表面处理的两款合页对应不同的使用场景，做旧金属质感的款式适配复古风格的实木门窗，亮面金属款适配常规的室内隔断门，两款的内部铰接结构完全通用，生产时可以共用冲压模具和卷圆工装，只需要更换表面处理工序就能覆盖不同的市场需求。开合过程的阻尼感来自卷圆内壁和销轴的配合公差，没有额外添加阻尼垫片，减少了易损件数量，长期开合几十万次后也不会出现垫片老化脱落导致的合页松动。合页片的边缘都做了R0.3的圆角倒钝处理，哪怕是外露的侧边也不会有锋利的冲压毛边，安装和后期维护时不需要额外做毛边打磨处理。卷圆部位的合页片厚度比平面安装部位薄0.2mm，卷圆成型时不会因为材料堆积导致壁厚超差，销轴穿入后不会出现过盈配合导致的转动阻力过大，也不会因为间隙过大出现合页开合晃动的问题。
