民用航空涡扇动力装置Jetcap P系列

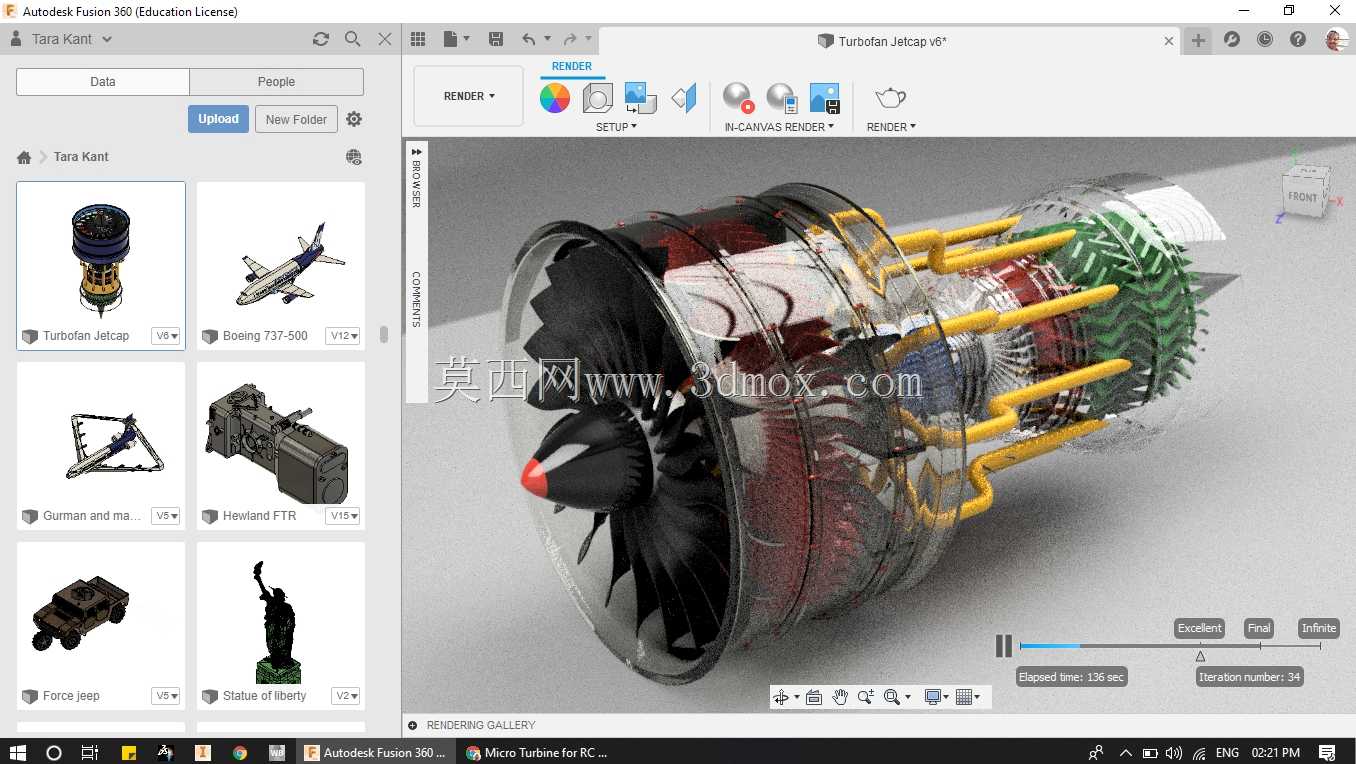

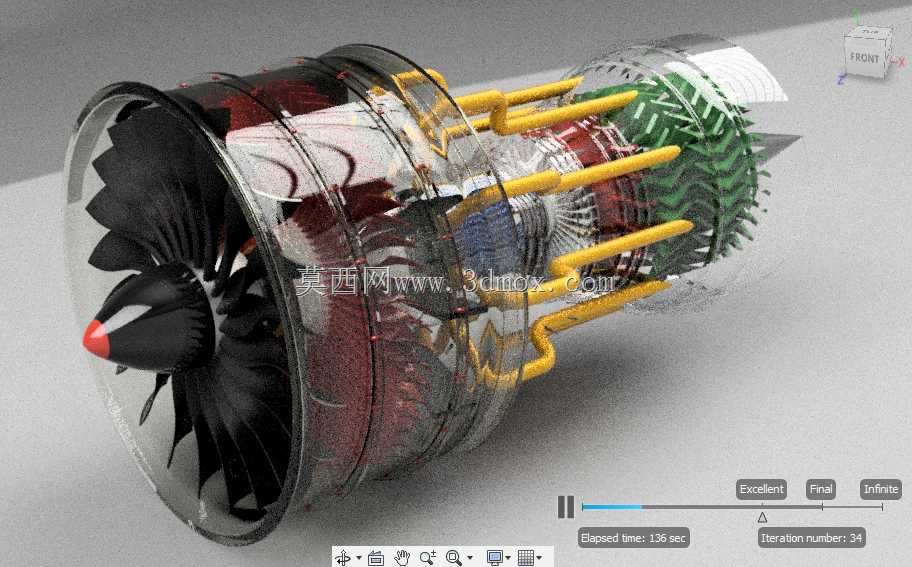

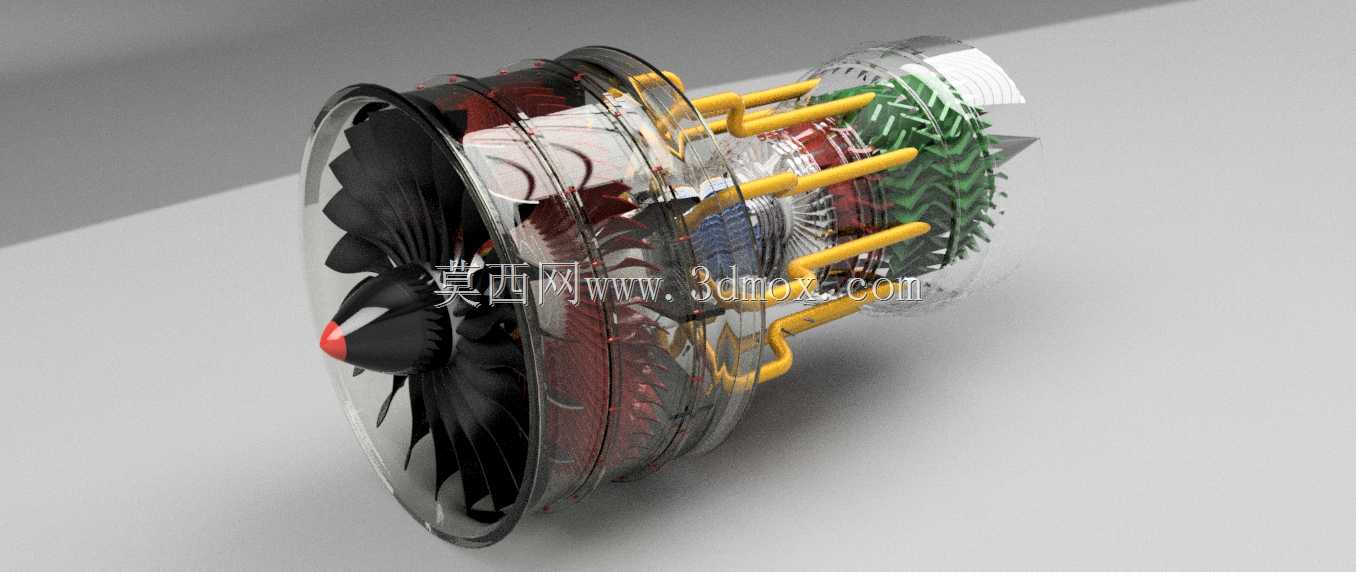

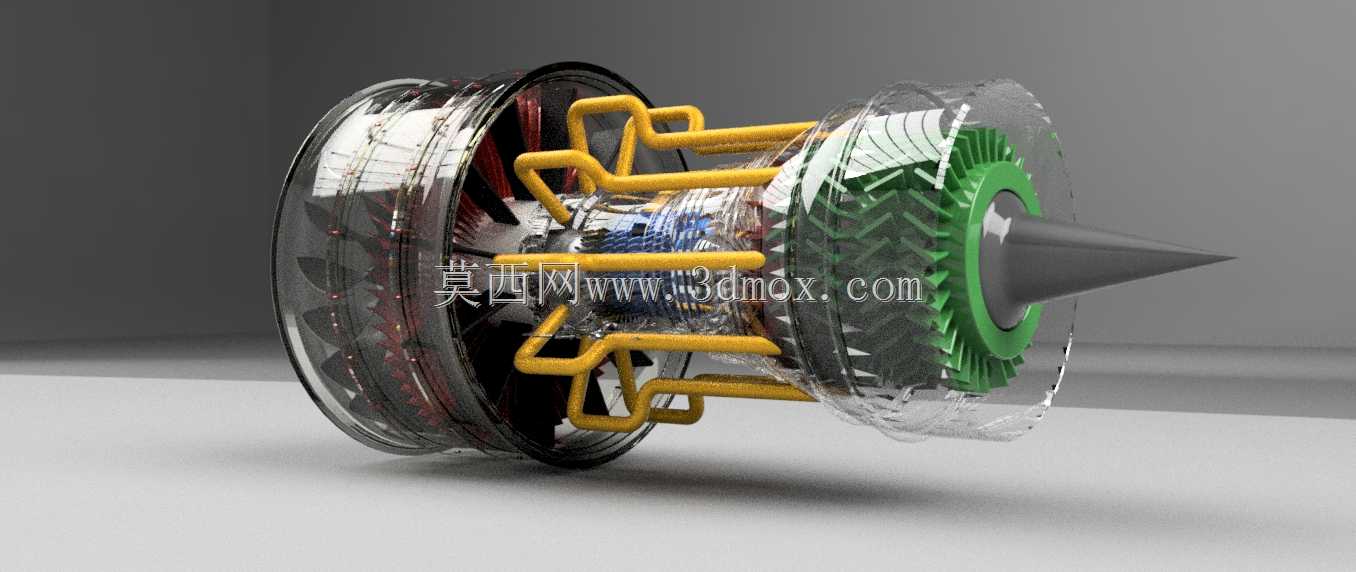

航空发动机的装配容差控制一直是行业内的核心痛点，哪怕微米级的错位都可能在高速运转时引发共振、叶片刮蹭甚至整机失效，这款Jetcap P系列涡扇动力装置的三维设计，恰恰把装配逻辑的合理性刻进了每一处部件的细节里。前端大尺寸风扇叶片的叶根榫头结构，没有采用常见的直插式设计，而是做了带微小预倾角的梯形咬合面，装配时叶片顺着倾角滑入轮盘榫槽后，会在离心力作用下自动贴紧槽壁，既抵消了高速旋转时的径向窜动，又给热胀冷缩预留了均匀的形变空间，不会出现局部应力集中导致的榫头断裂。压气机段的多级轮盘之间，特意设计了带定位凸台的间隔衬套，衬套的内外圆同轴度公差控制在0.02mm以内，装配时不需要反复打表找正，只要把凸台卡入前级轮盘的定位凹槽，就能保证整段转子的同轴度，大幅降低了总装阶段的动平衡调试难度。外部的黄色燃油管路走向没有走最短直线，而是顺着机匣的曲面弧度做了连续的圆弧过渡，每段管路的固定卡箍位置都对应着机匣上的加强筋位置，既避免了管路悬空在振动下产生疲劳裂纹，又不会因为管路弯折角度过小造成燃油流阻增大。燃烧室的火焰筒和外部机匣之间，预留了三层不同间隙的冷却气路，每层气路的通气孔都做了错位排布，装配时不需要额外添加密封垫片，靠部件之间的精密贴合就能实现冷却气流的有序导流，既减少了零件数量，又避免了垫片在高温下碳化脱落引发的气路堵塞。涡轮段的导向叶片和工作叶片之间，特意留了0.3mm的轴向间隙，这个数值不是随意设定的，是综合了叶片工作时的热伸长量、转子的轴向窜动量以及气动效率最优值计算得出的，间隙过小会导致叶片运转时碰磨，间隙过大则会让燃气能量泄漏，降低整台发动机的推进效率。就连机匣的透明可视化设计，也不是单纯为了展示效果，半剖的透明外壳刚好对应了内部核心部件的装配位置，教学演示时可以直观看到每一层部件的配合关系，实训学员不需要拆解整机就能理解气流从进气道进入，经过风扇、压气机增压，在燃烧室燃烧后推动涡轮做功的完整流程，也能清晰观察到不同部件之间的装配约束关系，避免实际拆装时出现顺序错误损伤零件。
