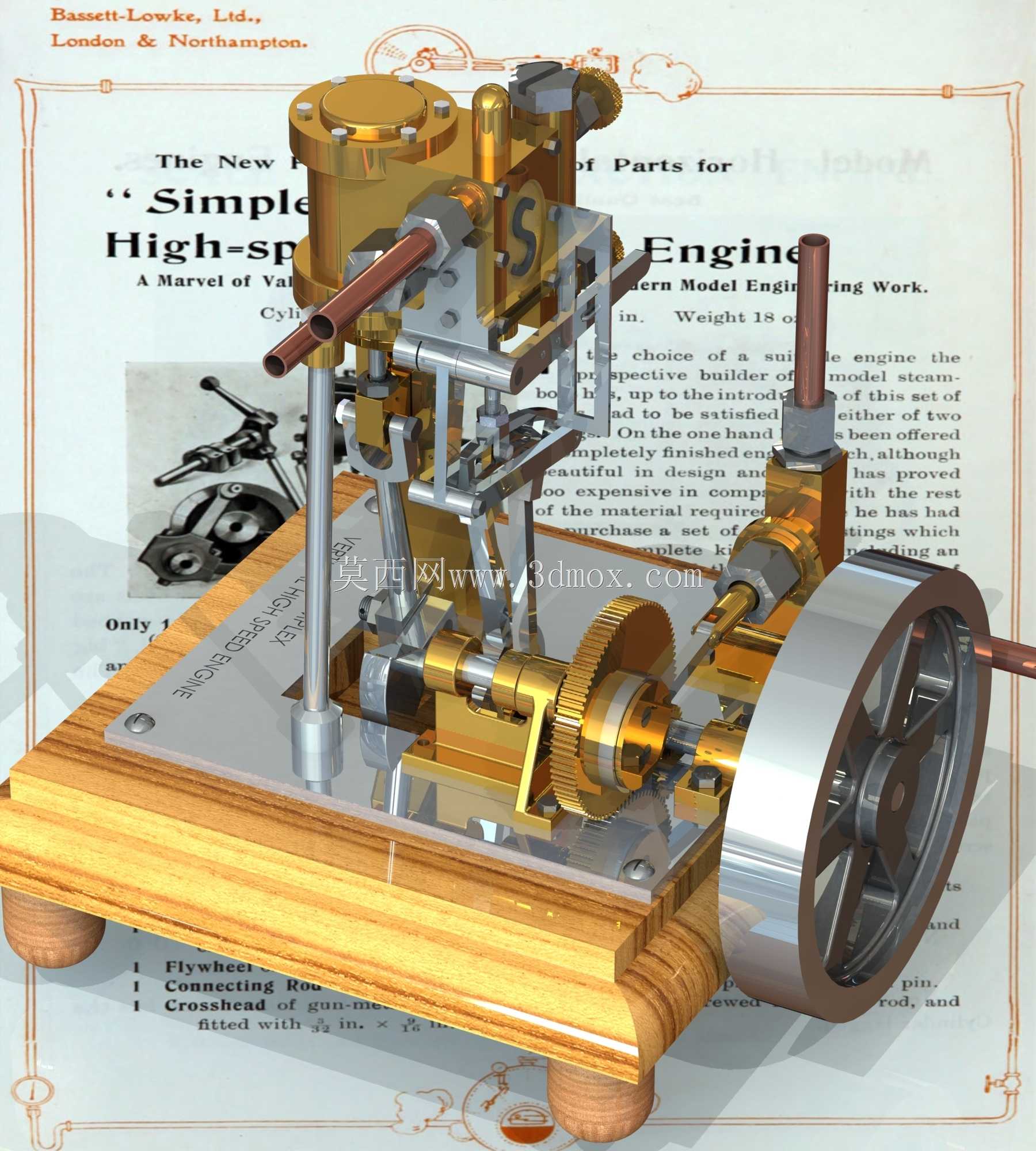

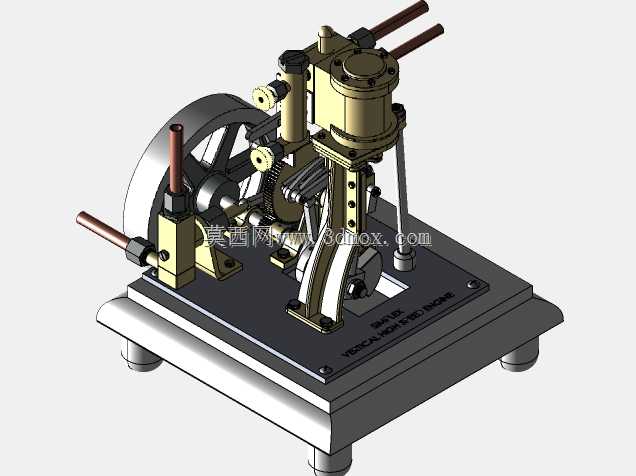

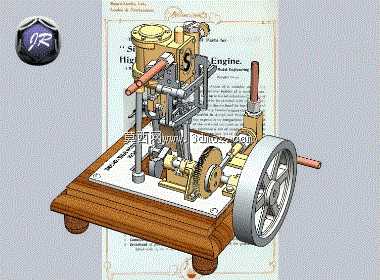

单缸立式高速蒸汽动力装置结构

小型单缸蒸汽机的实物加工过程中，最容易被忽略的是配气滑阀与缸体配合面的形位公差偏差，不少手工复刻的样机跑合几小时后就会出现蒸汽内泄、动力输出骤降的问题，根源就在于阀座平面的平面度没控制在0.02mm以内，滑阀往复行程和曲轴转角的相位差偏差超过2度，就会直接导致进排气时序错乱。这套结构里的铜质配气组件特意做了加长导向段，和不锈钢阀杆的配合间隙选了H7/g6的小间隙配合，既保证高温下滑动顺畅不卡滞，又能把蒸汽泄漏量控制在可接受范围，不用额外加装密封填料就能维持稳定的缸压。

木质底座和金属安装板之间的减震垫不是随意加装的，飞轮做动平衡时残留的微小不平衡量，在高转速下会通过金属板把振动直接传递到桌面，垫上3mm厚的丁腈橡胶垫后，能把横向振动幅值削减七成以上，连带着管路接头的松动概率都大幅降低。铜质缸体的散热鳍片做了不等距排布，靠近排气口的位置鳍片密度更高，能快速把排出废汽带的余热带走，避免缸体局部过热导致润滑油碳化结焦，不少同类型模型没做这个细节，连续运行十几分钟就会出现活塞卡滞的问题。

曲轴和齿轮的配合选用了平键加过盈配合的组合，过盈量控制在0.01mm到0.015mm之间，不用额外打固定胶就能传递足够扭矩，后期拆解维护也不会损伤配合面。连杆两端的铜套特意做了储油槽，每次加注润滑油能维持两小时以上的连续运行，不用频繁停机保养。外露的紫铜管路走向特意避开了飞轮旋转的包络范围，固定卡子的位置选在振动节点上，不会因为长期共振出现管路开裂漏气的问题。

飞轮的轮缘做了加厚处理，转动惯量比同尺寸常规飞轮大了近三成，能很好地平滑单缸动力输出的脉冲波动，哪怕进汽压力有小幅波动，输出轴的转速也能维持稳定，用来带动小型发电机或者水泵这类负载时，不会出现忽快忽慢的情况。缸体侧面的油杯位置特意设在活塞行程中点对应的缸壁处，润滑油能靠重力自然流到活塞和缸壁的配合面，不用额外加装复杂的强制润滑结构，简化了整机维护流程。
