液氧煤油火箭发动机推力室结构设计

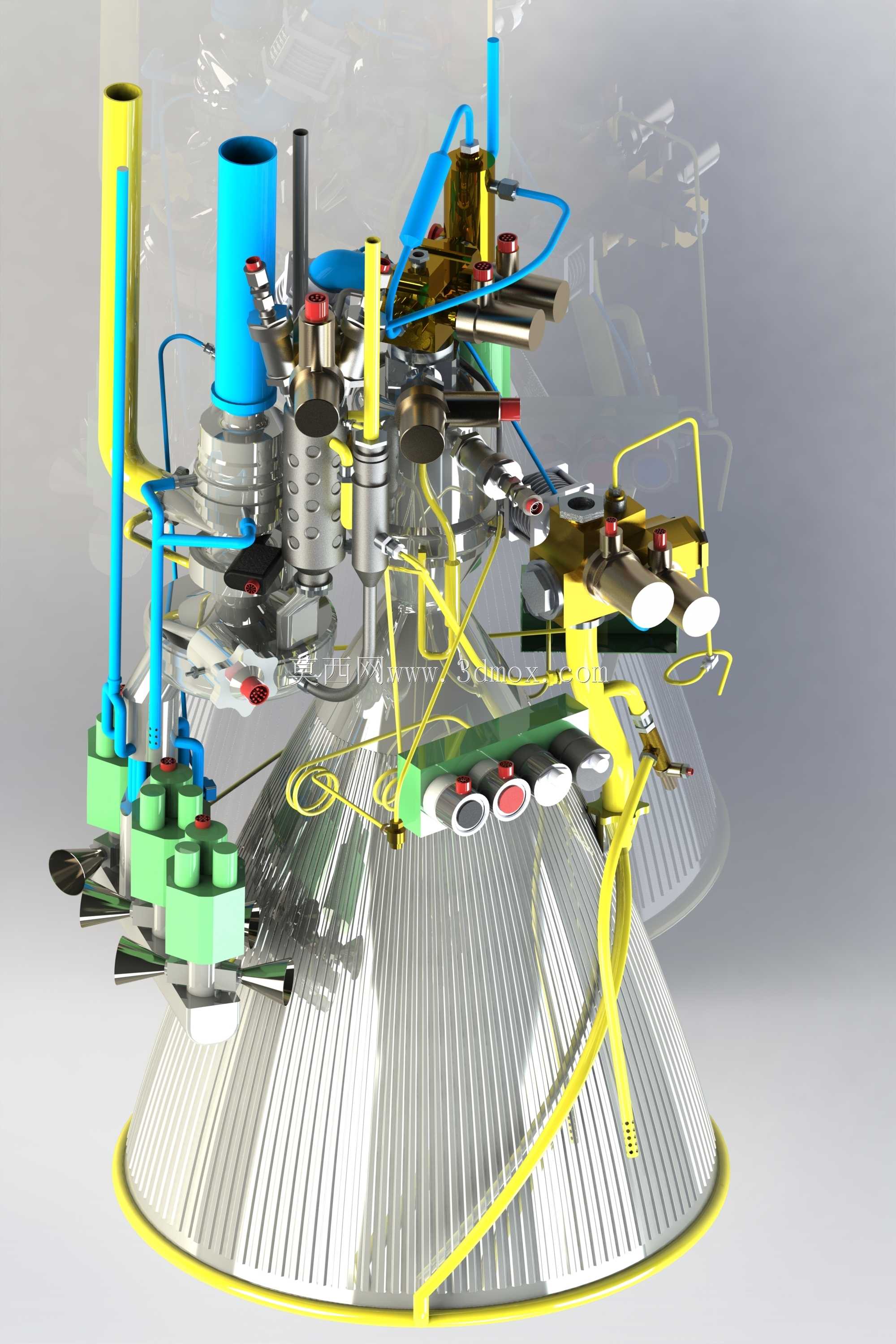

大推力液体火箭发动机推力室的喷管段长期面临极端热震工况，再生冷却通道的铣削成型精度直接决定整机工作寿命，这款模型在喷管段的肋条结构设计上做了针对性的公差适配，把冷却通道的壁厚差控制在0.12mm以内，避免了高温燃气侧出现局部热应力集中导致的烧蚀隐患。喷管延伸段的薄壁波纹结构采用分段拼接的装配逻辑，每段法兰对接面预留了0.08mm的热膨胀补偿间隙，试车过程中金属材料在3000℃以上的燃气冲刷下产生的形变不会挤压密封面，从根源上降低了推进剂泄漏的风险。头部喷注器的多组喷嘴采用模块化排布，不同孔径的直流式喷嘴与离心式喷嘴交错布置，模型里把每组喷嘴的安装座都设计成快换式结构，不需要拆解整个推力室头部就能完成喷嘴的流量校准与更换，适配地面热试车时的多轮参数调整需求。外围的推进剂输送管路做了弯管半径的统一规范，所有低温氧管路的弯曲半径都不小于管径的3倍，减少液氧输送过程中的流阻损失，同时管路支架的固定点特意避开了喷管的振动模态节点，发动机点火时的高频振动不会引发管路共振疲劳。涡轮泵与推力室的连接法兰处，模型特意增加了一层柔性密封垫片的安装槽，垫片的压缩量控制在0.3mm，既可以抵消两个部件加工时的形位公差，又能在发动机摇摆工作时吸收小角度的偏转位移。喷管表面的测温测压传感器安装座采用嵌入式设计，传感器探头与喷管内壁齐平，不会干扰燃气流场的均匀性，走线槽顺着冷却肋条的间隙布置，完全不占用额外的外部空间，也避免了高温燃气直接灼烧线缆。氧管路的黄色标识环与燃料管路的蓝色标识环在模型里做了清晰的区分，装配时不会出现管路接反的低级失误，每个管接头的锁紧位置都预留了扳手操作空间，后期维护时不需要拆除周边其他部件就能完成接头的紧固操作。
