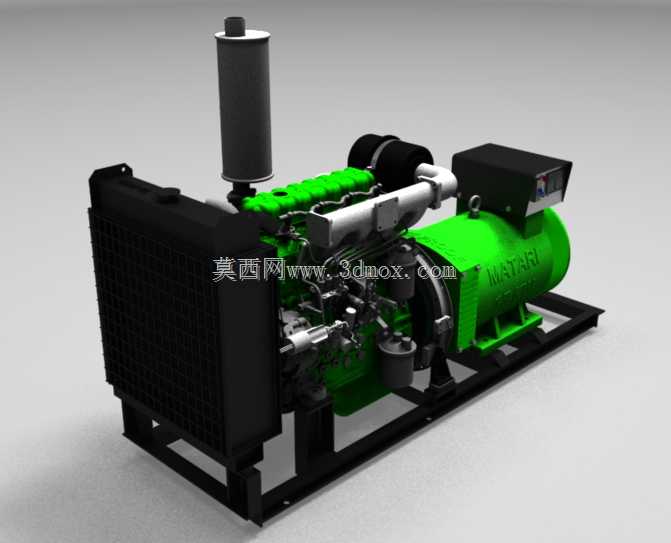

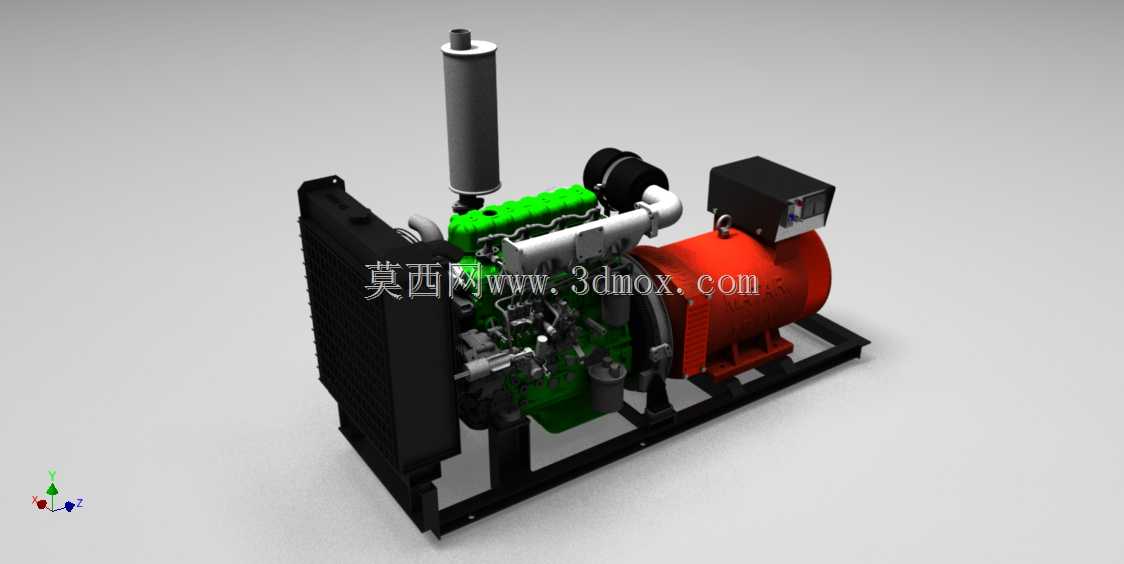

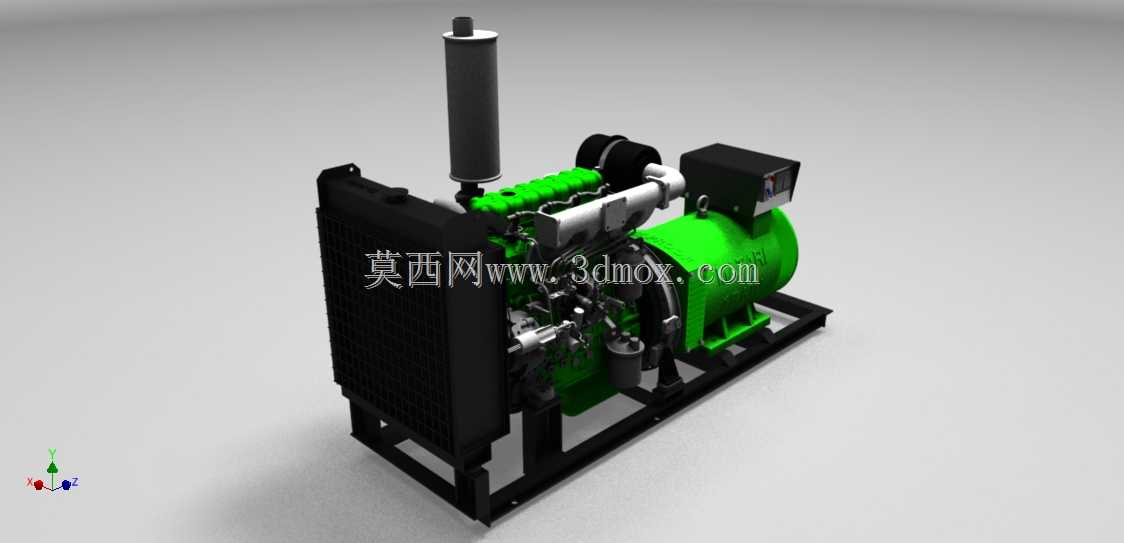

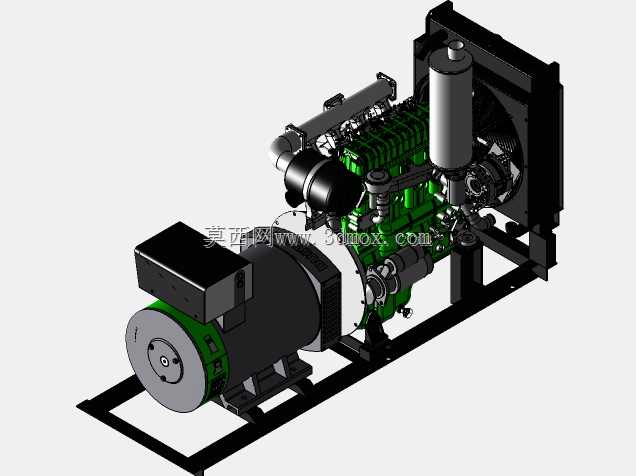

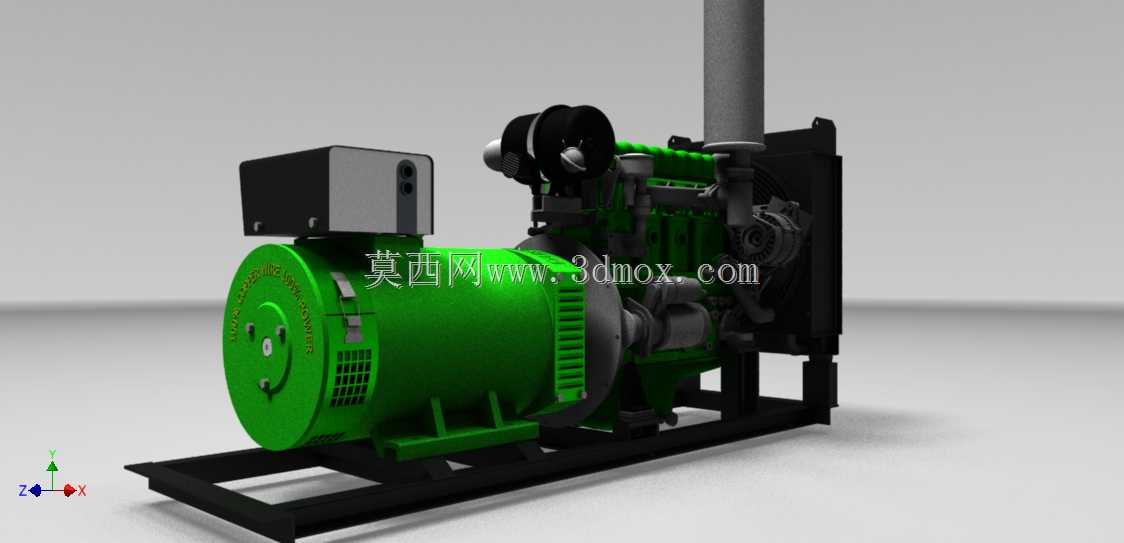

15千瓦泉柴柴油发电机组结构设计

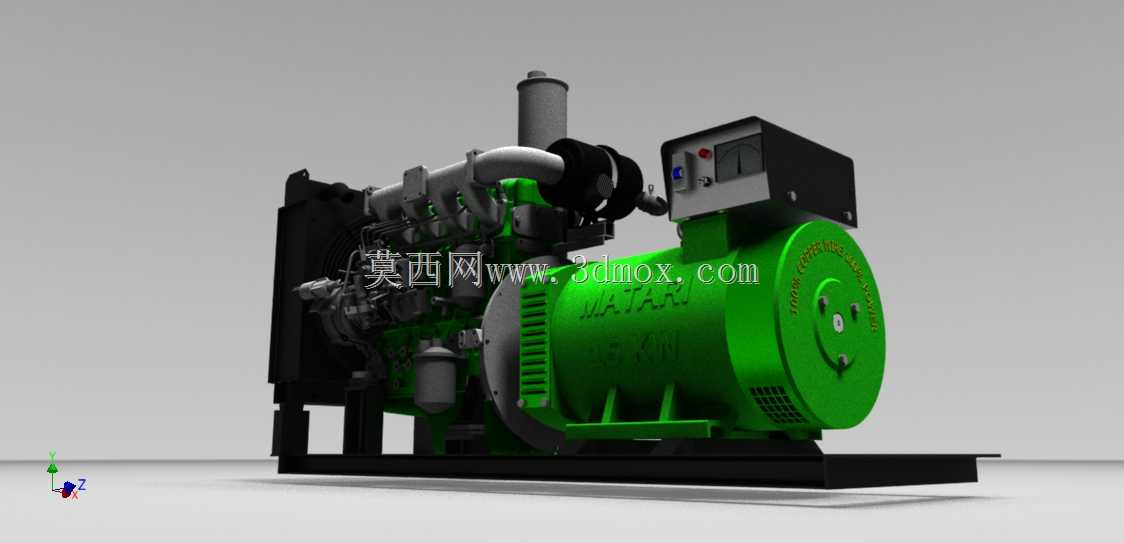

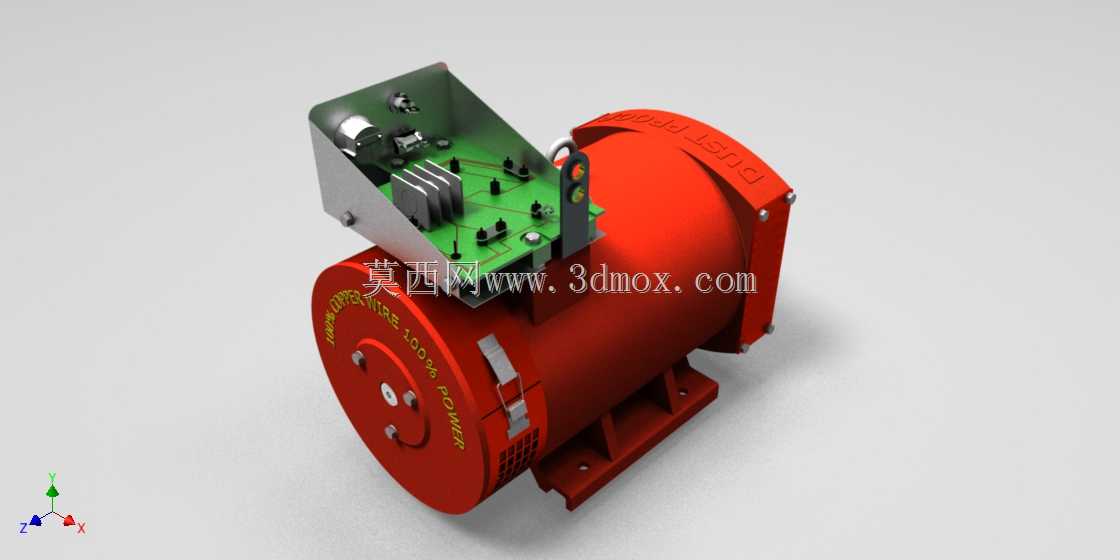

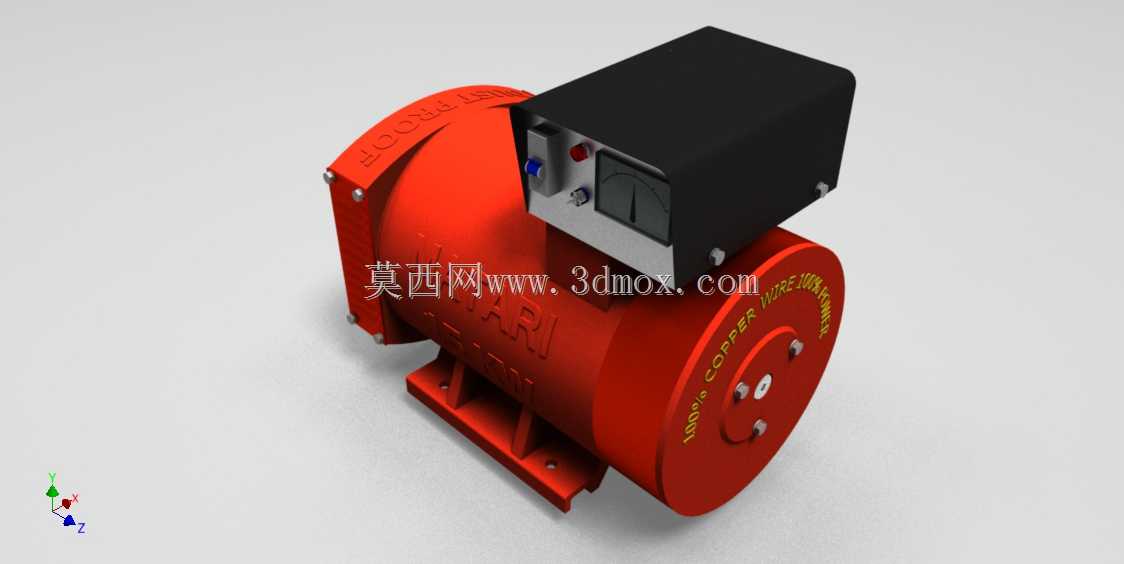

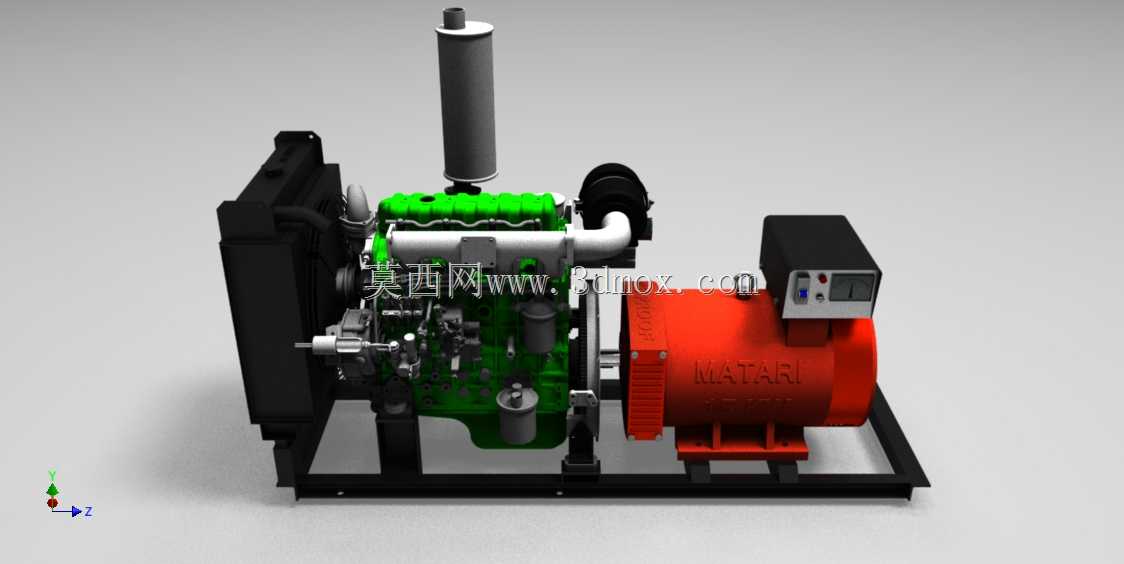

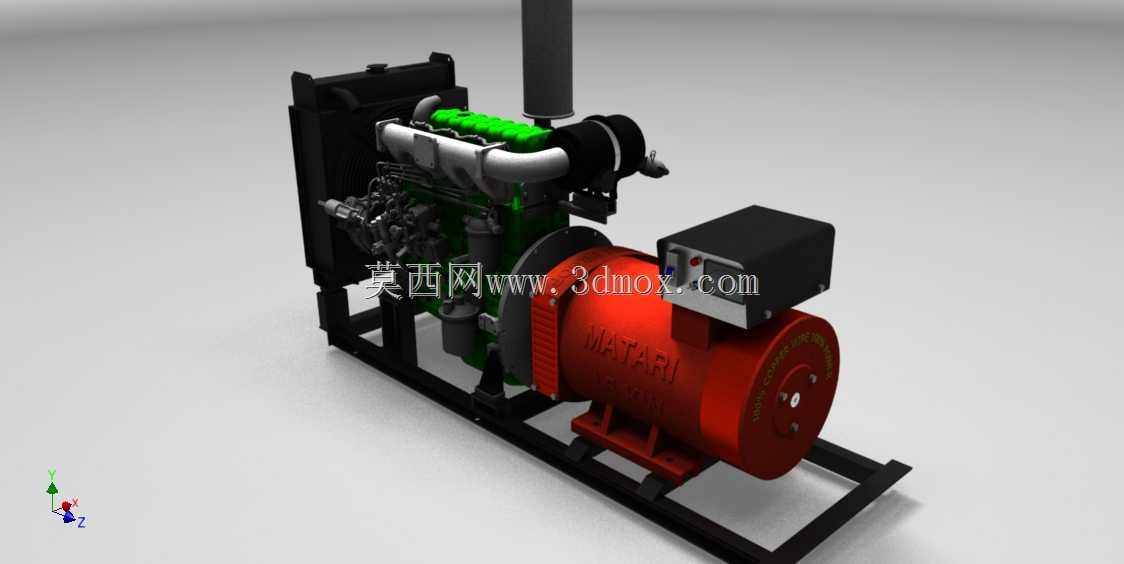

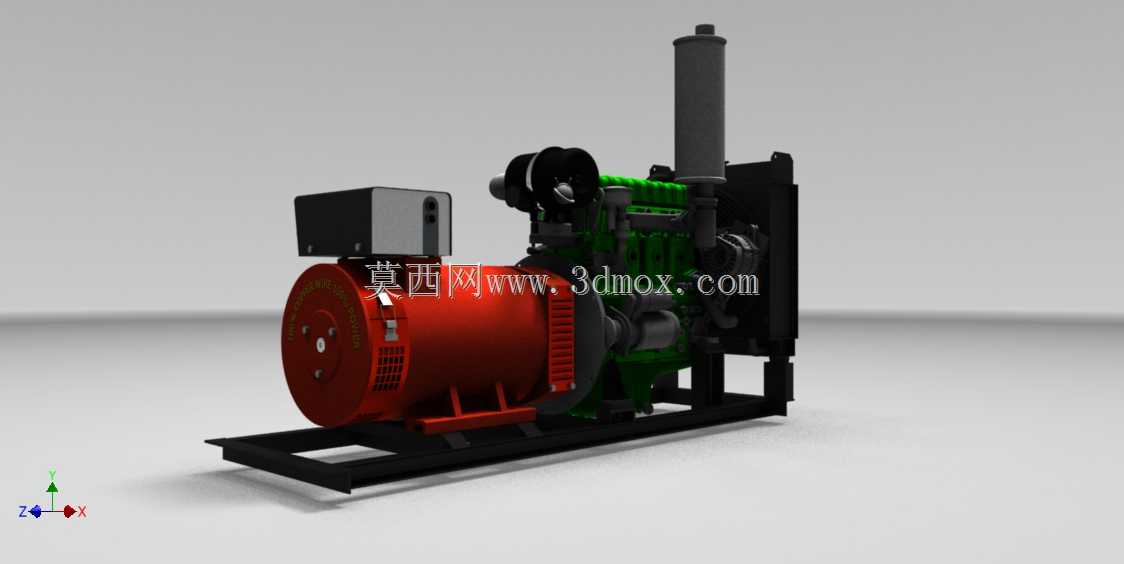

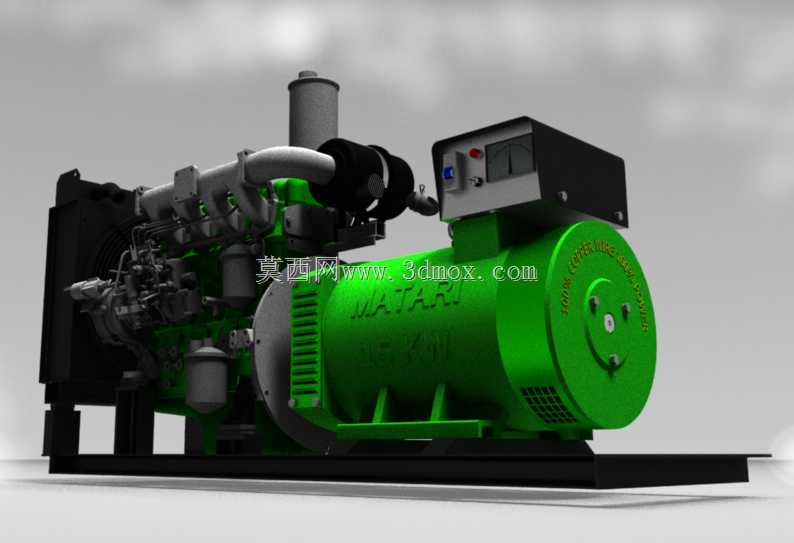

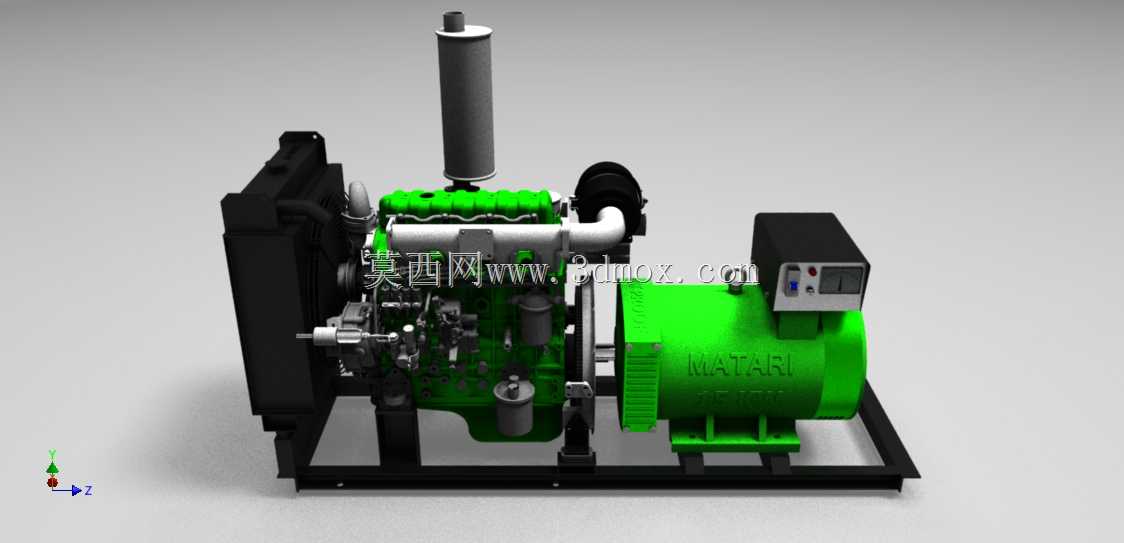

车间现场的备用柴油机组常因底座刚性不足，运行时出现共振偏移，连带散热管路接口渗漏，检修时拆装发动机与发电机的同轴对接段，往往要反复调整垫脚高度才能找正，耽误应急供电的响应时间。这款15千瓦机组的底座采用一体化折弯型钢框架，发动机与发电机的安装位预先做了同轴定位凸台，垫脚接触面铣出0.2mm深度的定位沉台，现场安装时不需要反复打表找正，直接落位就能保证两轴的同轴度误差控制在0.1mm以内，大幅缩短现场部署的调试周期。发动机侧的排气歧管与消音器的连接段，特意预留了15mm的轴向伸缩余量，抵消机组运行时的热胀冷缩形变，避免长期热循环后接口螺栓被剪切断裂。散热水箱的安装支架做了腰型孔设计，装配时可以根据风扇与导风罩的间隙微调位置，保证导风罩与风扇叶的圆周间隙均匀，不会出现运行时扫膛的异响。发电机端的接线盒与控制屏采用一体化集成布局，接线端子排与控制模块的间距预留了足够的接线操作空间，现场布线时不需要探入机组内部狭窄区域，降低接线误触转动部件的风险。燃油箱集成在底座内部，出油口位置比发动机燃油泵入口高120mm，依靠重力就能实现初次泵油的自吸，不需要额外加装手动引油泵，简化低温环境下的启动操作流程。控制屏的仪表安装座做了减震胶垫内嵌设计，机组运行时的振动不会传递到仪表指针，避免长期振动导致仪表指针偏移、读数不准的问题。发动机的机油滤清器、柴油滤清器都布置在机组外侧的易操作位置，日常保养更换滤芯时不需要拆解外围护板，站在机组侧面就能完成操作，降低运维的时间成本。飞轮壳与发电机端盖的对接面采用止口定位，螺栓孔做了铰制处理，装配时螺栓不需要额外打螺纹胶就能保证连接刚性，后期拆解维护时也不会出现螺纹粘连的情况。
