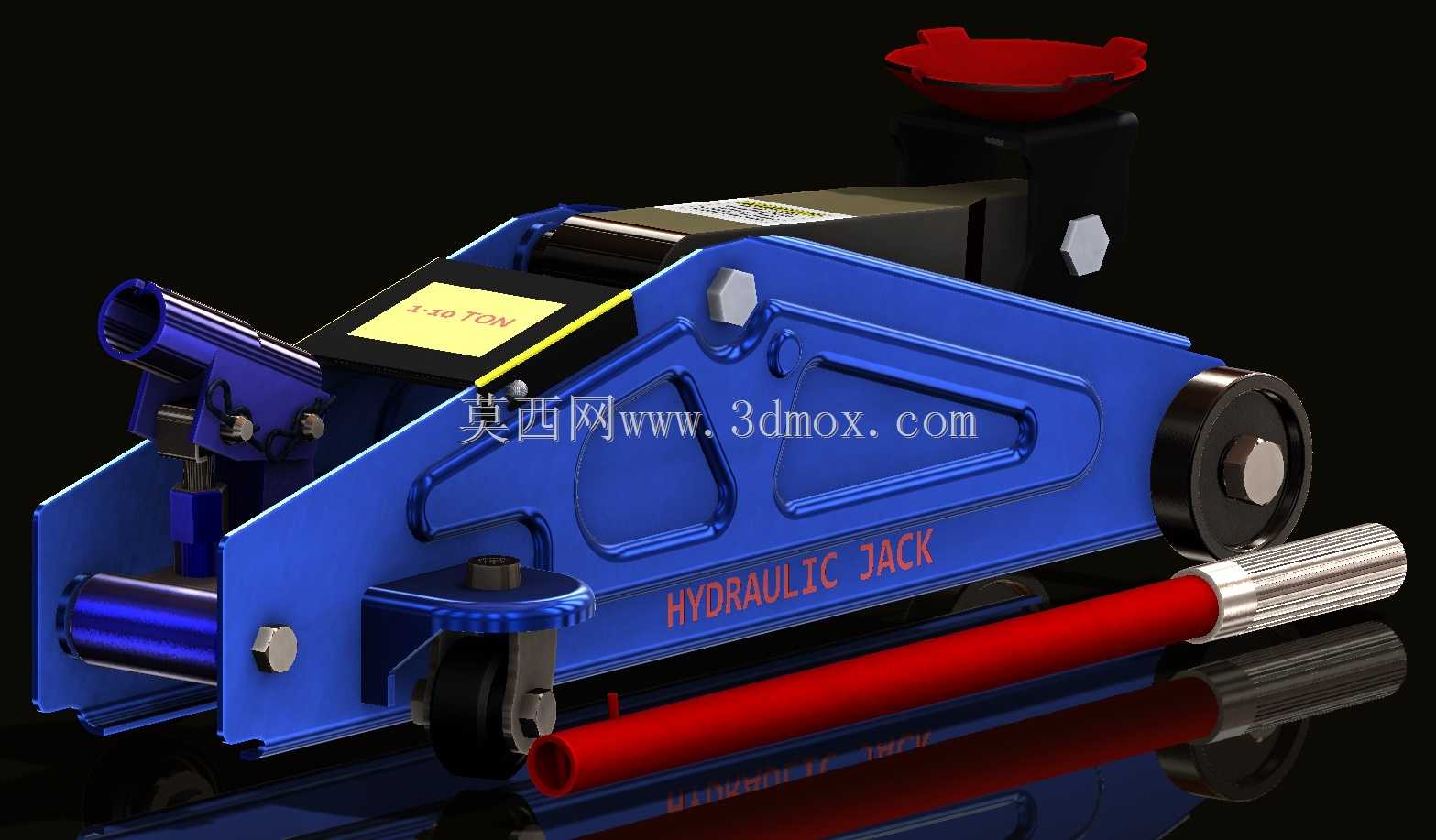

卧式液压起重千斤顶结构设计

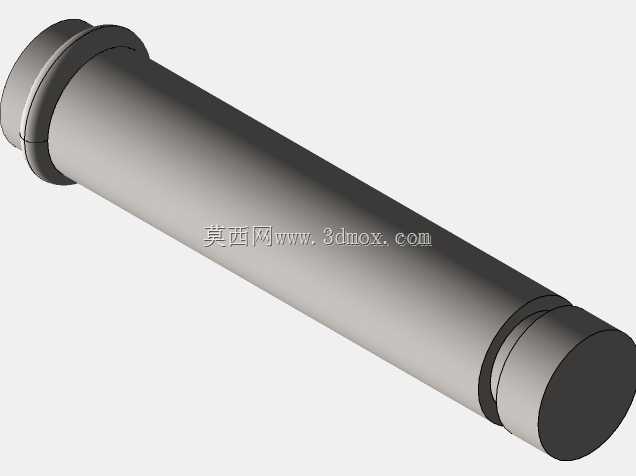

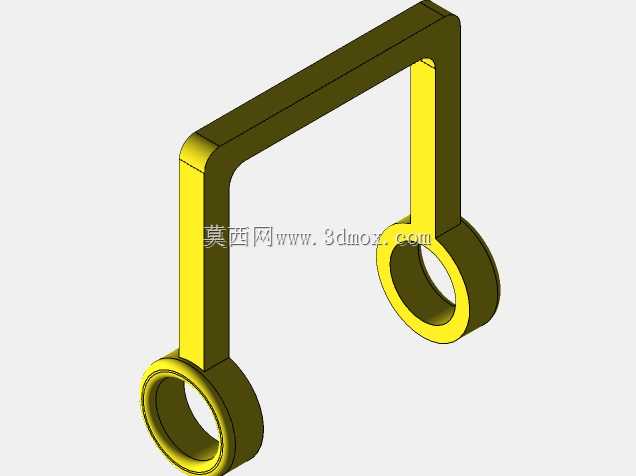

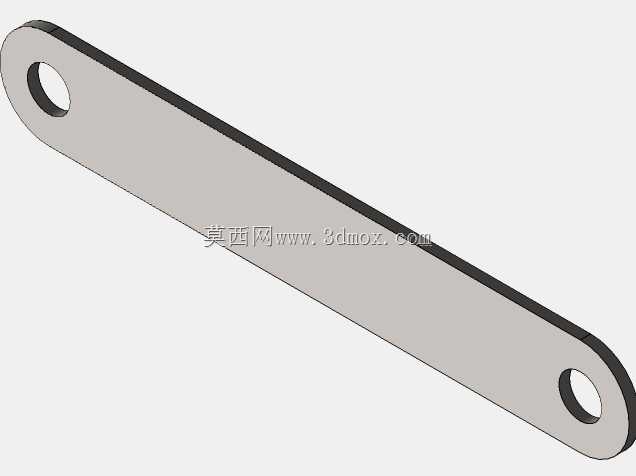

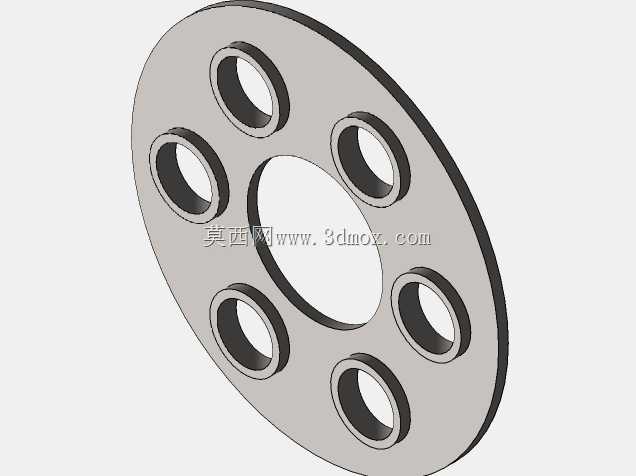

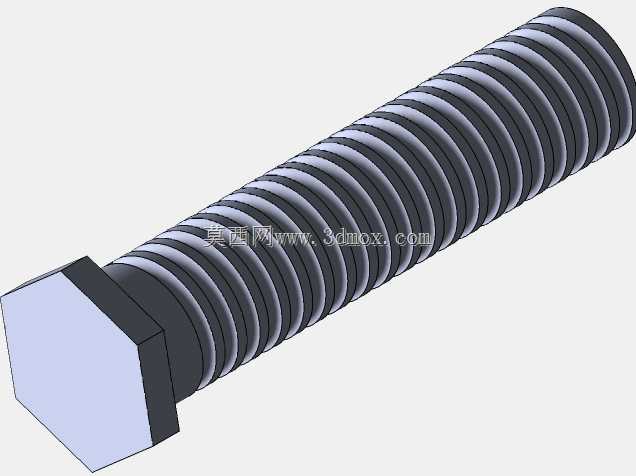

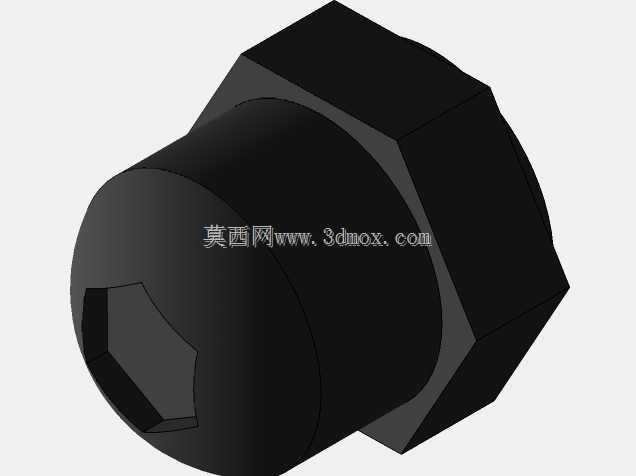

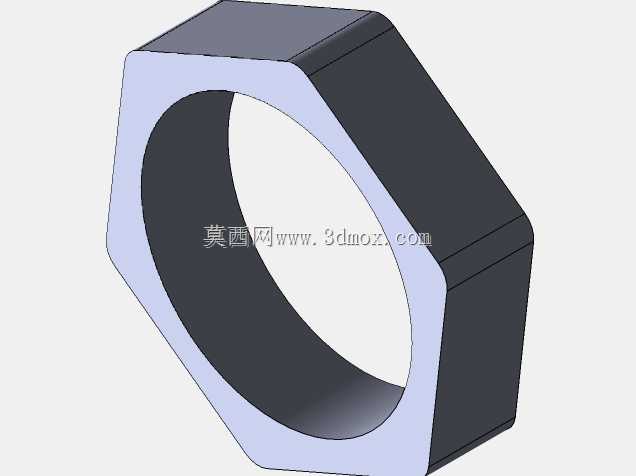

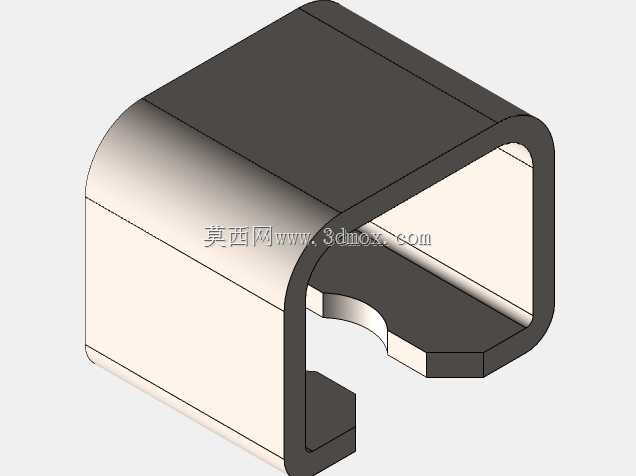

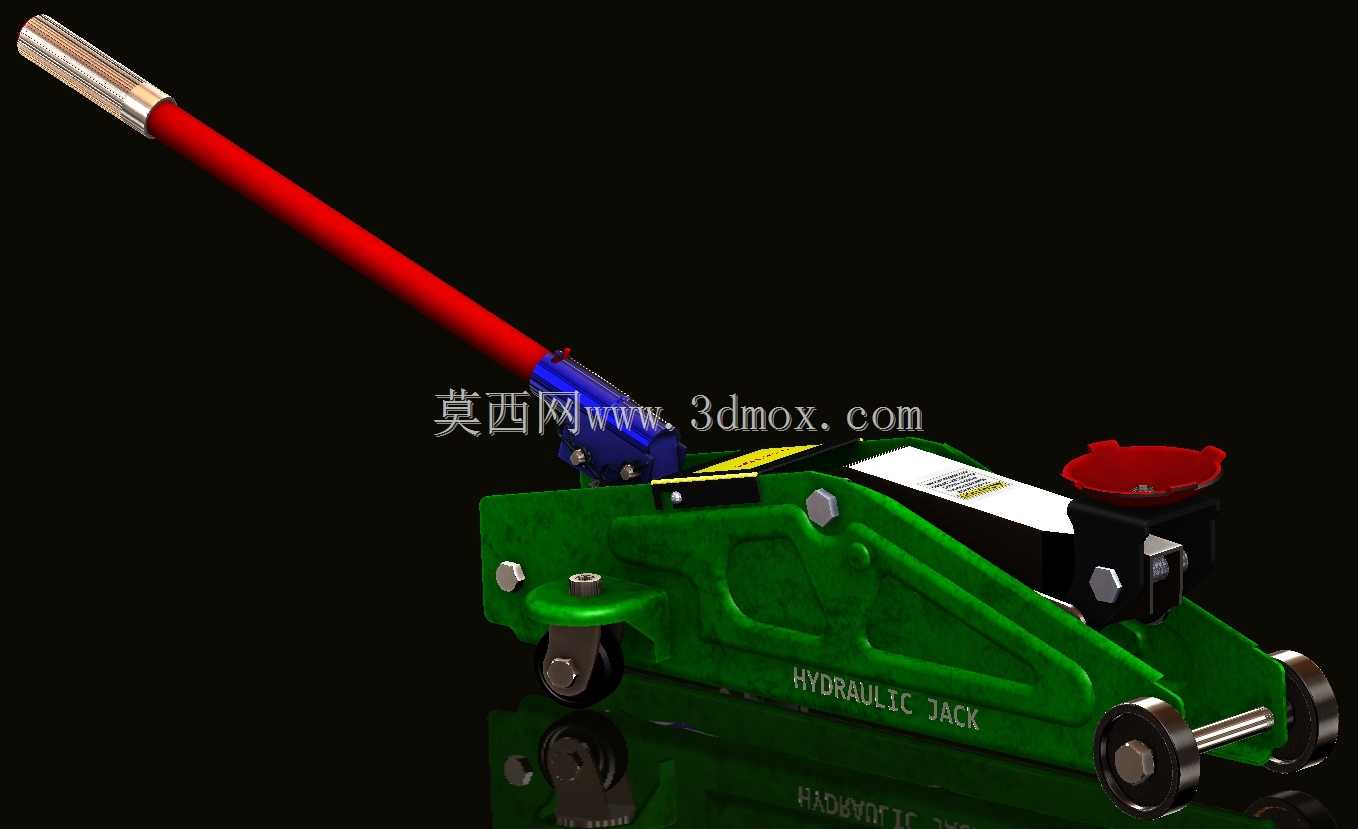

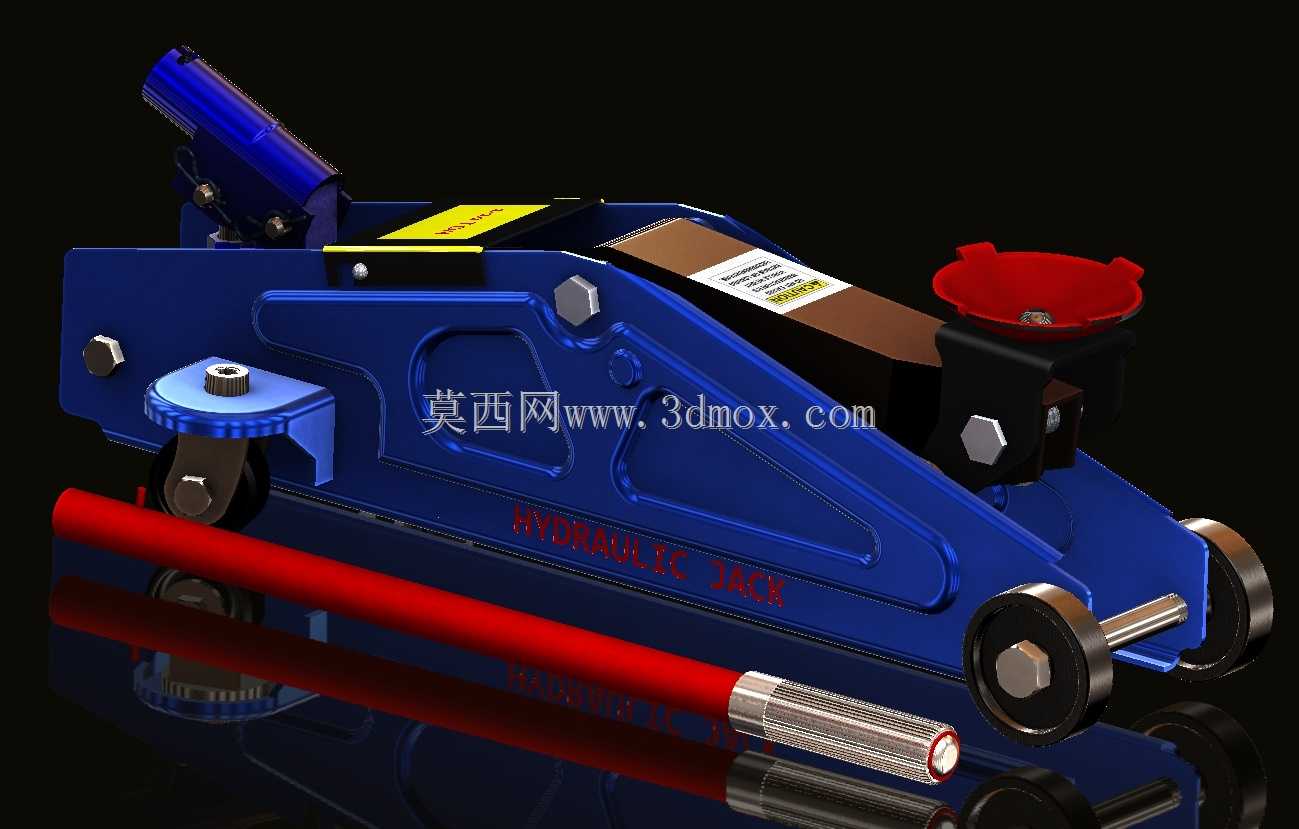

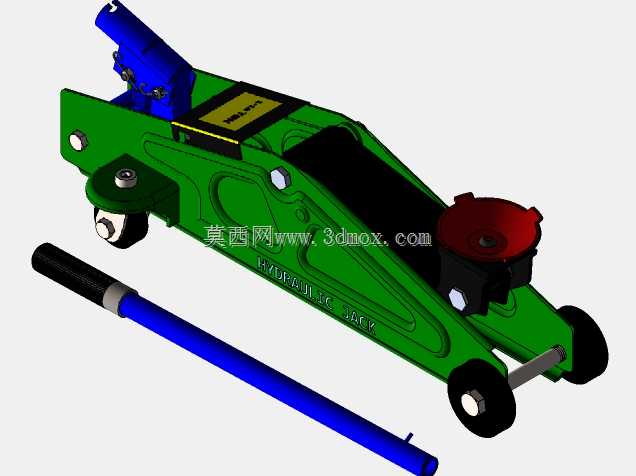

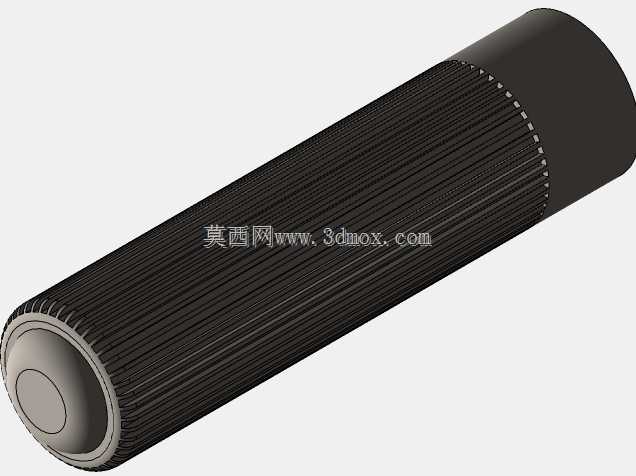

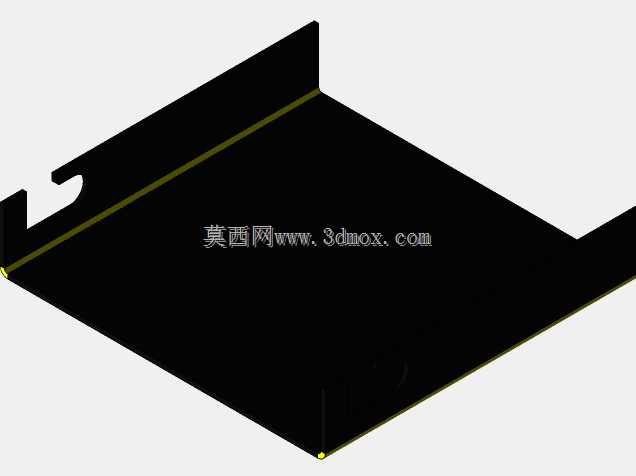

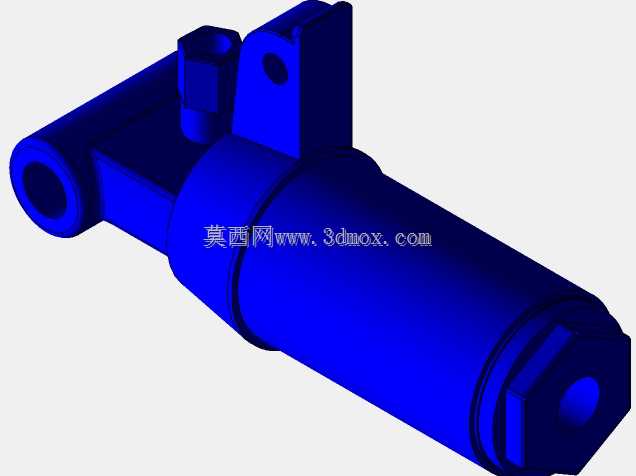

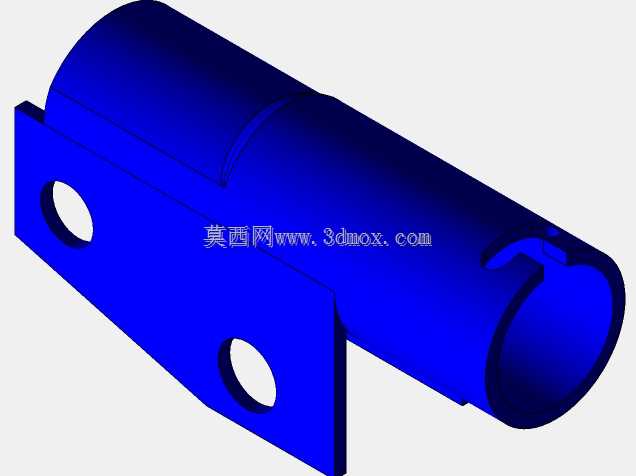

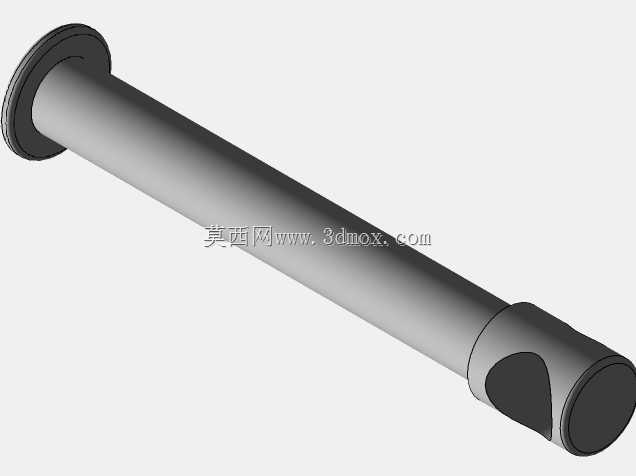

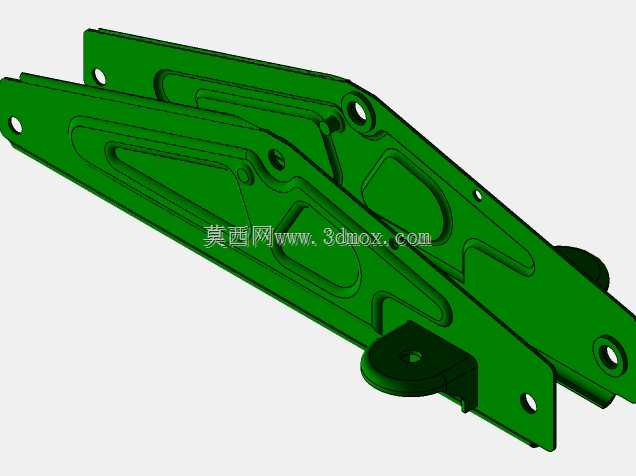

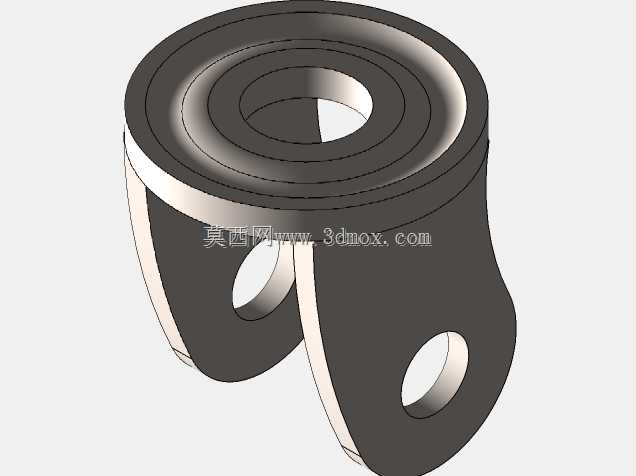

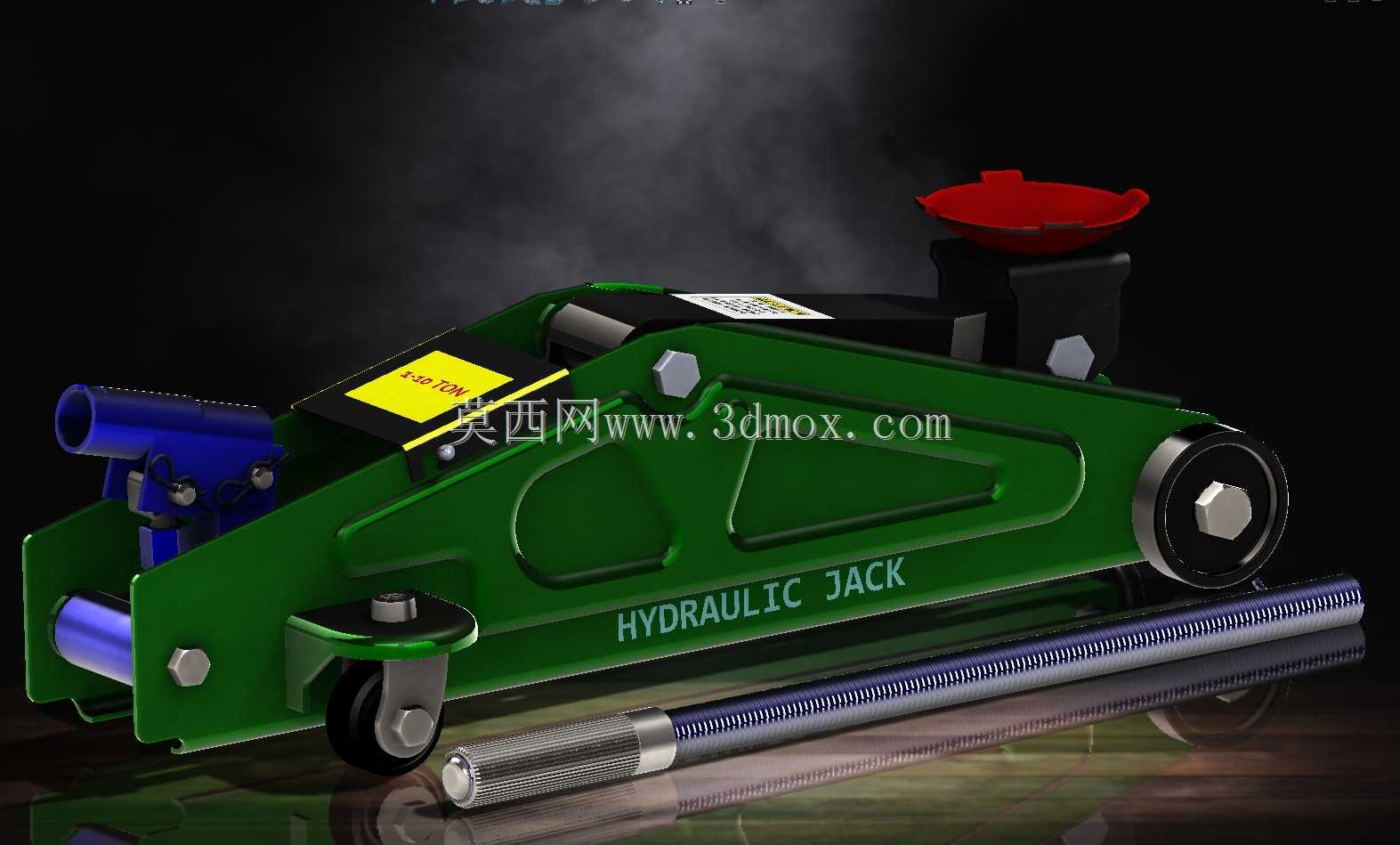

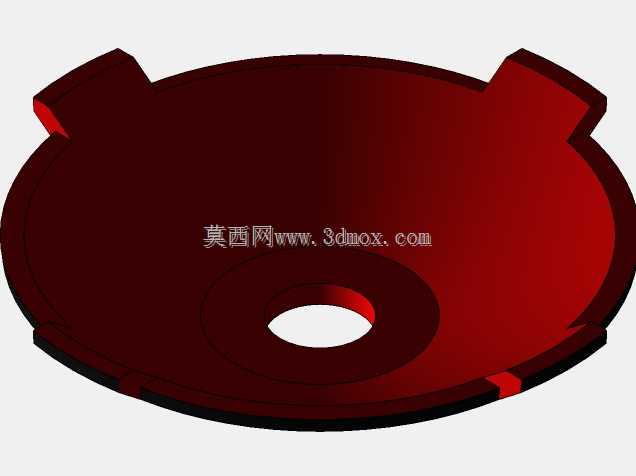

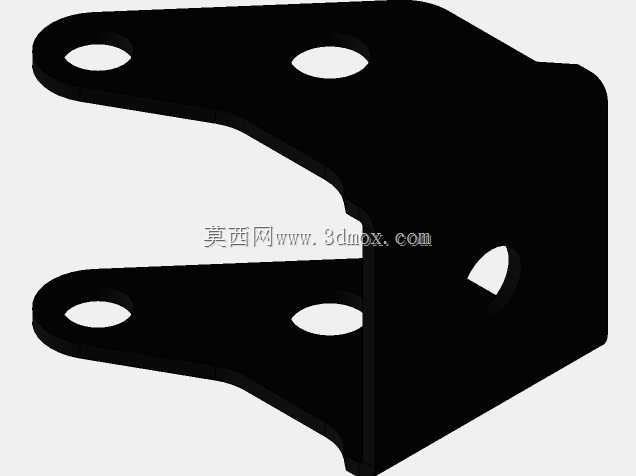

汽修车间里常年被油污浸染的地面上，卧式千斤顶的滚轮卡进地砖缝隙、托头偏载刮花车辆底盘边梁的状况几乎每周都会出现，这类现场反馈的工况痛点，恰恰是这款液压千斤顶结构设计时优先锚定的调整方向。托头位置的红色橡胶缓冲垫并非随意增设的装饰件，其邵氏硬度经过多轮实测校准，硬度过高会在顶升时硌伤底盘金属漆面，过软则会在负载达到额定值时出现过量形变，导致顶升重心偏移，垫体下方的金属基座做了1.5度的微小倾角，刚好适配多数家用轿车底盘边梁的倾斜角度，避免顶升过程中出现点接触应力集中。主体机架的钢板弯折处没有采用常规的直角折弯工艺，而是做了大圆弧过渡处理，别小看这处改动，常规直角折弯的应力集中系数能达到2.7，在长期承受交变顶升载荷的情况下，折弯处很容易萌生疲劳裂纹，圆弧过渡后应力集中系数降到1.3以下，同时机架内侧的加强筋没有满焊固定，而是采用段焊留出应力释放间隙，避免焊接热变形导致机架整体平面度超差，影响柱塞缸的安装同轴度。前端的转向滚轮支架做了偏心设计，滚轮轴的中心相对支架回转中心偏移了3毫米，推移千斤顶时滚轮遇到小的地面凸起会自动偏转避让，不会出现卡滞，而顶升受力时偏心结构会产生自锁力矩，避免滚轮意外滑动导致设备移位。操作杆的连接端做了滚花处理，插入泵体的驱动接口后能传递更大的扭矩，不会因为手上沾了油污出现打滑，杆身的防滑纹路间距经过反复调整，握持时刚好贴合指腹的弧度，长时间操作也不会磨手。泵体与油箱之间的流道没有采用外接管路的设计，而是直接在铸件内部加工出连通孔，减少了三处管路接头的泄漏点，流道的转角处做了圆弧抛光处理，降低液压油流动时的沿程阻力，空载时的压杆操作力能降低15%左右。泄压阀的旋钮做了竖向防滑齿，戴沾油的劳保手套操作时也能轻松拧动，阀芯的开启行程控制在1.5毫米，既不会因为开度过大导致顶升负载快速下降引发危险，也不会因为开度过小导致回落速度过慢影响维修效率。机架表面的喷塑层特意选用了耐油污的聚酯粉末，常年接触机油、刹车油也不会出现起皮脱落，蓝色的泵体、绿色的机架、红色的托头采用高对比度配色，在光线昏暗的车底作业时也能快速识别设备位置，避免误碰。
