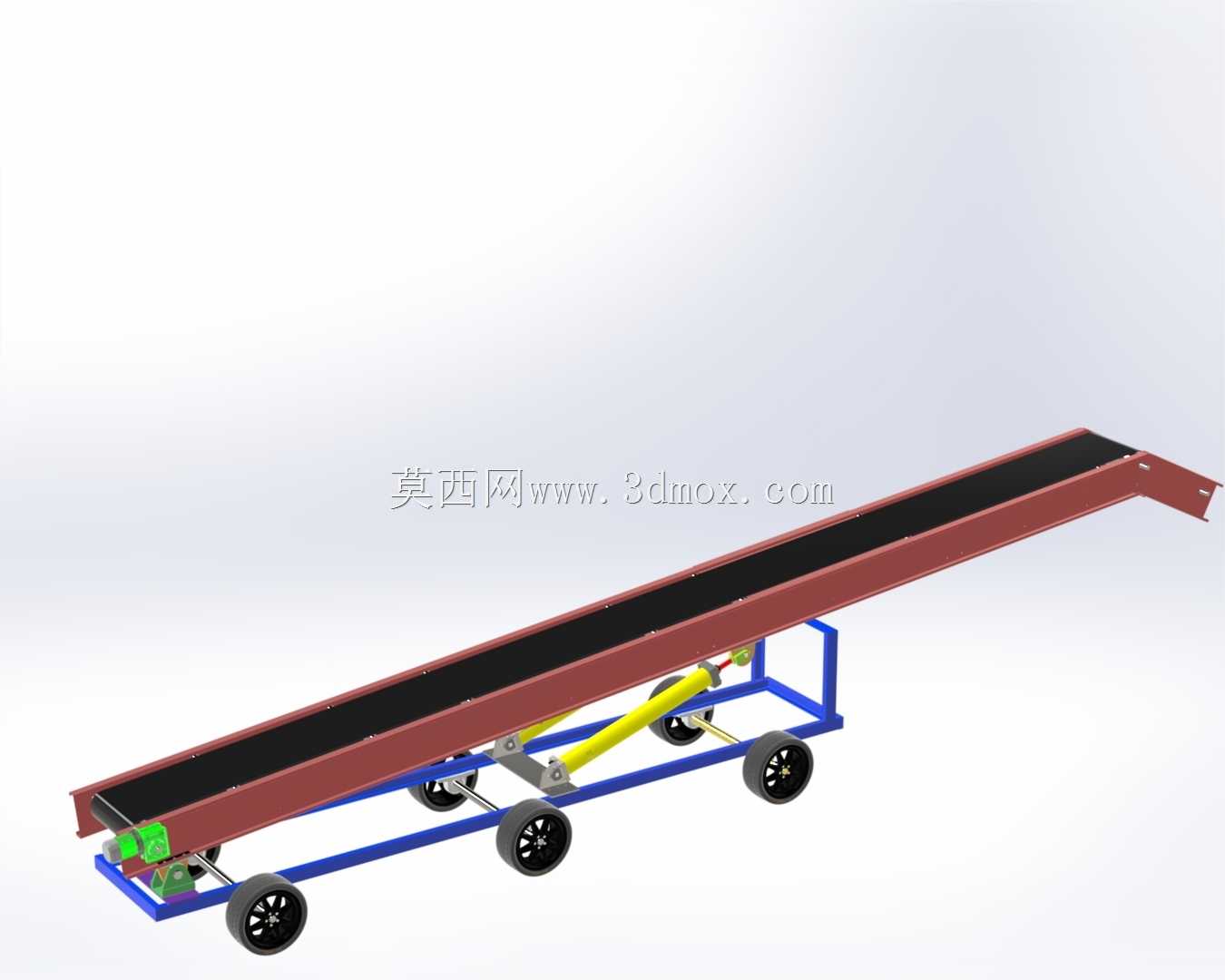

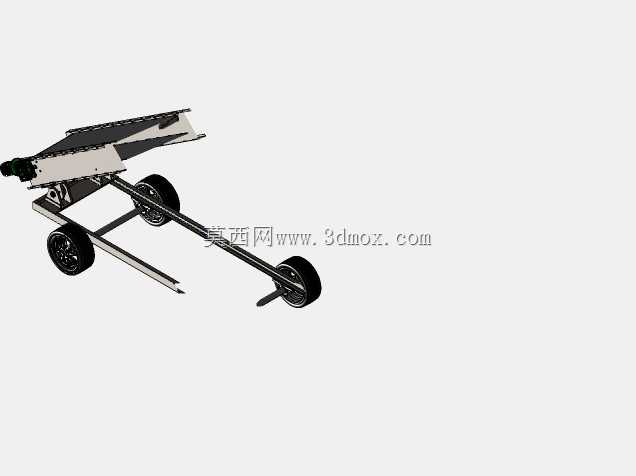

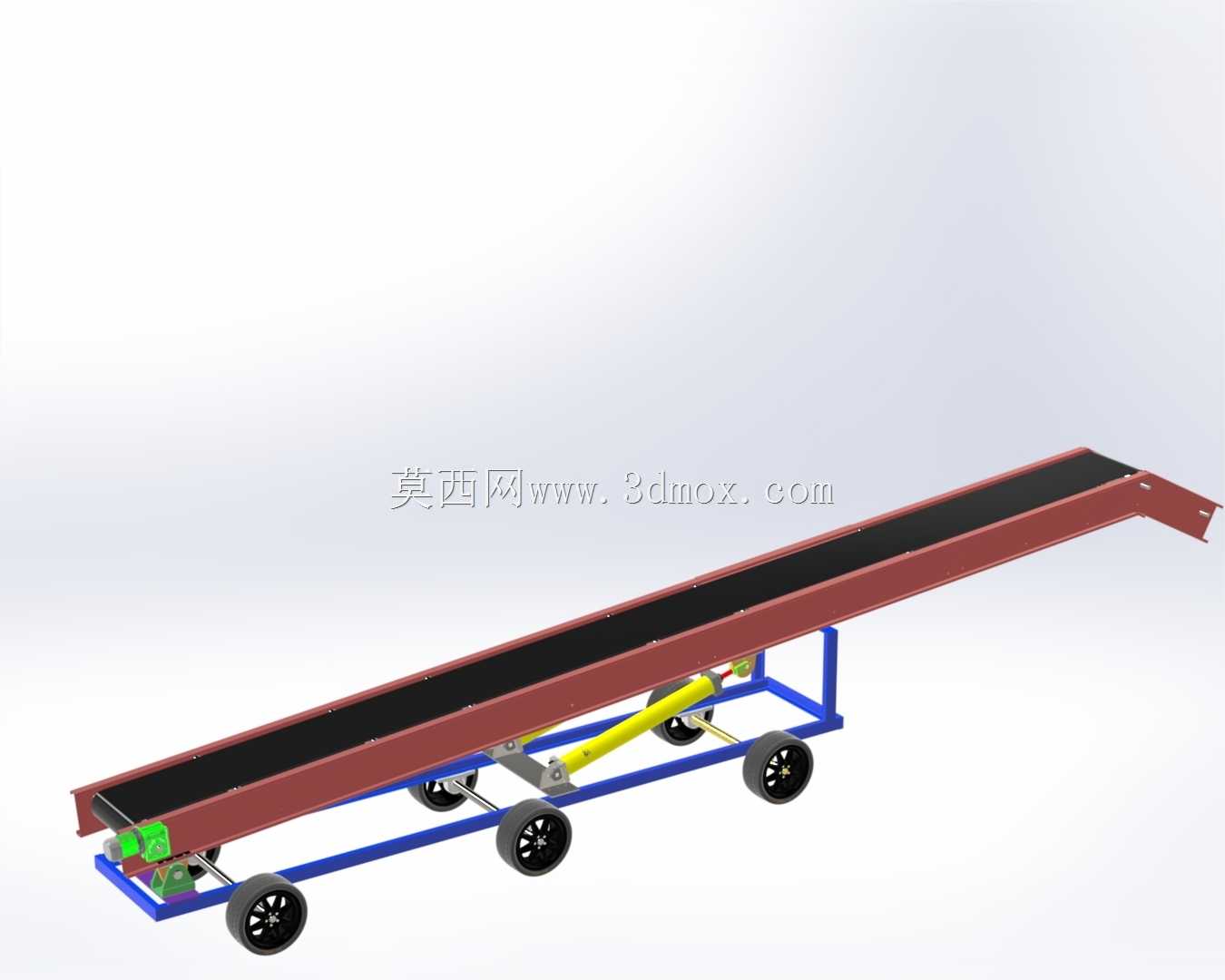

可移动倾角可调式汽车装载皮带输送设备

散料装车作业里，固定倾角的输送设备常遇到适配难题：货台高度差从1.1米到1.6米浮动时，要么出料端悬空撒料，要么进料端翘起卡料，传统改固定支脚的方案，换个装车场景就得重新割焊调整，现场根本耗不起这个工时。这款可移动装载输送机的结构设计，刚好戳中了这类现场痛点。底部四组脚轮没有选普通万向轮，而是采用了带侧刹的铁芯聚氨酯轮，轮架的安装座直接焊在主框架的纵梁下翼缘，避开了横梁拼接的应力集中区，就算满载时整机重量压在四个轮组上，焊缝也不会因为长期颠簸出现开裂。中间的倾角调节撑杆用的是剪式液压支撑结构，不是常见的单缸直顶，撑杆两端的铰接座做了腰型孔余量，安装时不用硬敲销轴对位，就算框架焊接出现两三毫米的形位公差，也能顺利装配，不会出现撑杆憋劲导致调节卡涩的问题。皮带的托辊组排布也做了适配调整，靠近进料端的三组长托辊做了15度的槽角，散料倒上去不会从侧边撒漏，靠近出料端的托辊槽角收窄到5度，物料到末端能平稳抛落，不会因为托辊抬升角度太大导致物料提前散落。主框架的型材选的是矩形管而不是角钢，折弯后的型材本身抗扭刚度更强，就算单侧轮组压到场地的坑洼处，框架也不会出现明显扭转变形，皮带不会因为框架跑偏出现磨边的问题。驱动端的电机安装座做了可滑动的调节槽，皮带张紧时不用拆电机固定螺栓，拧动调节螺杆就能调整皮带松紧度，现场维护时不用带撬棍就能完成操作，比传统的固定安装座省了一半的维护时间。两侧的挡边皮带没有用整段粘接的结构，而是分段用螺栓固定在框架侧边，磨损后只需要更换对应的小段挡边，不用把整条皮带都拆下来，后期运维的配件成本能降六成左右。
