小型家用釜式蒸馏酿造设备结构设计

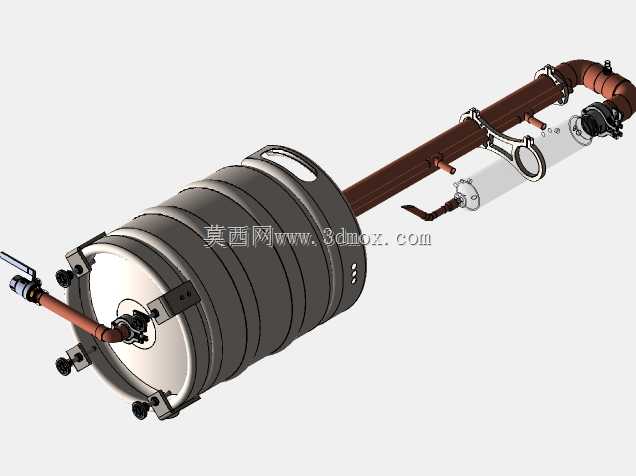

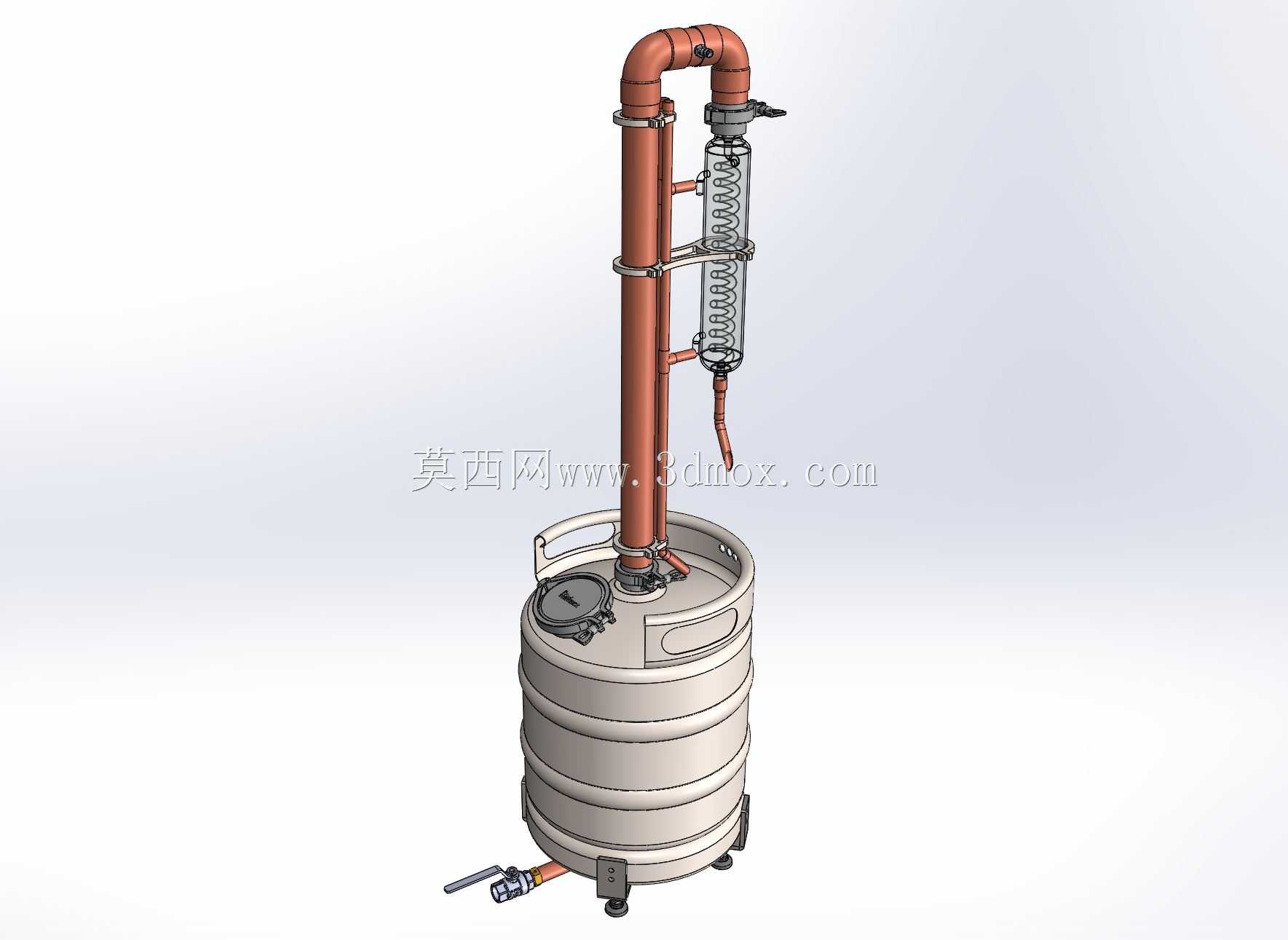

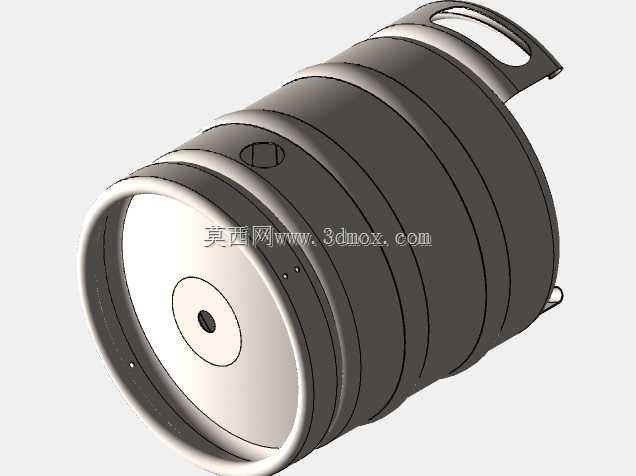

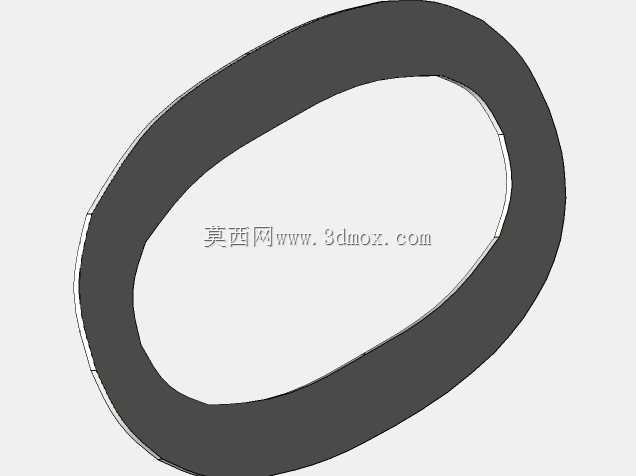

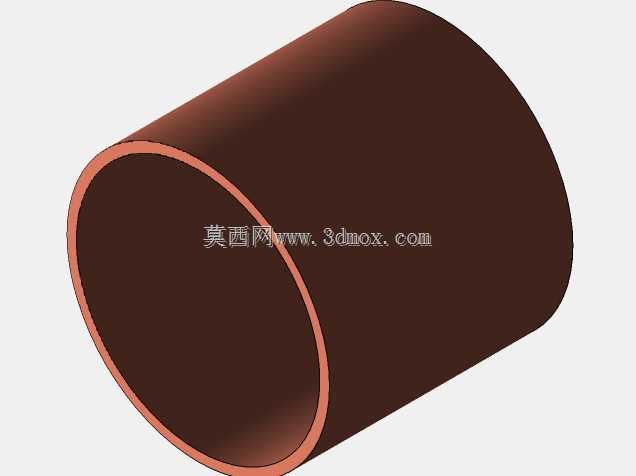

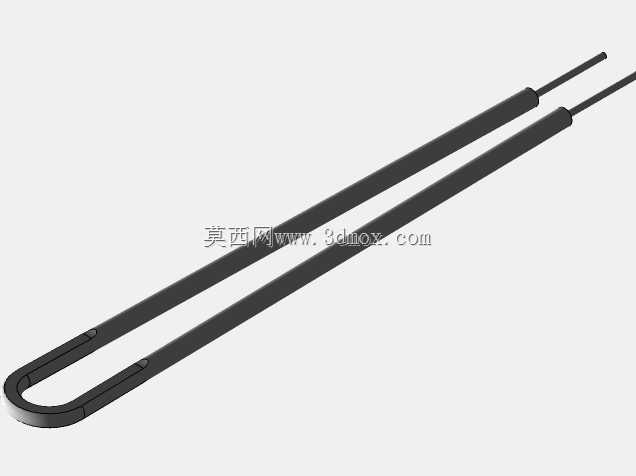

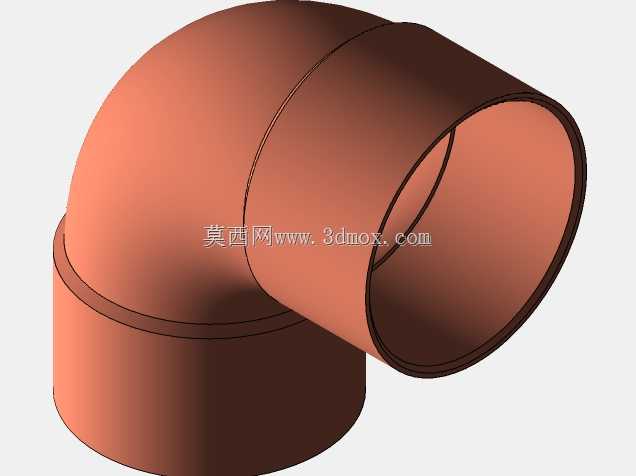

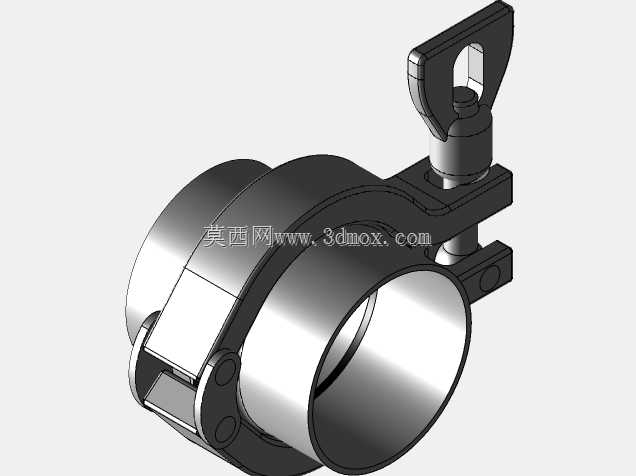

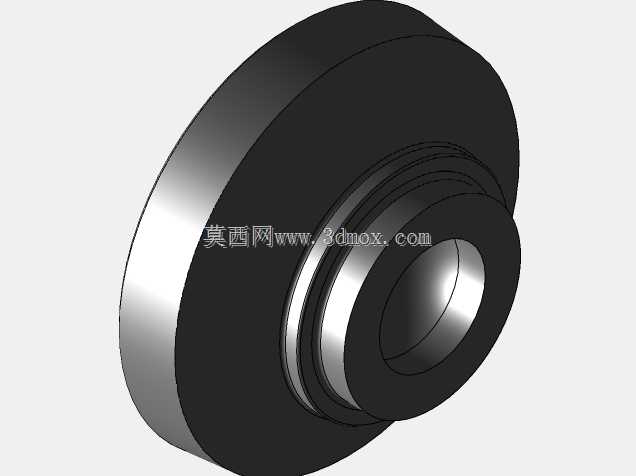

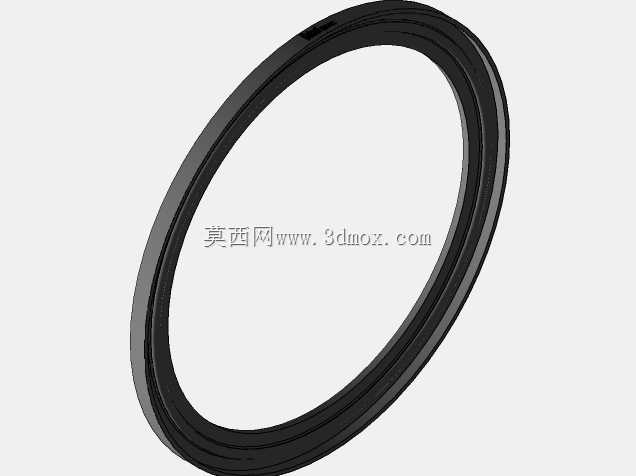

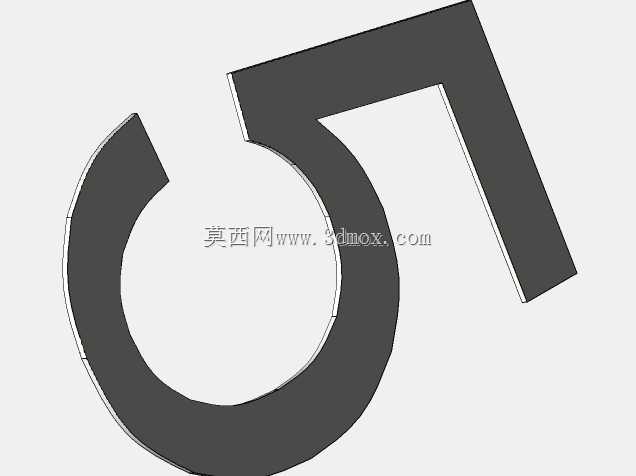

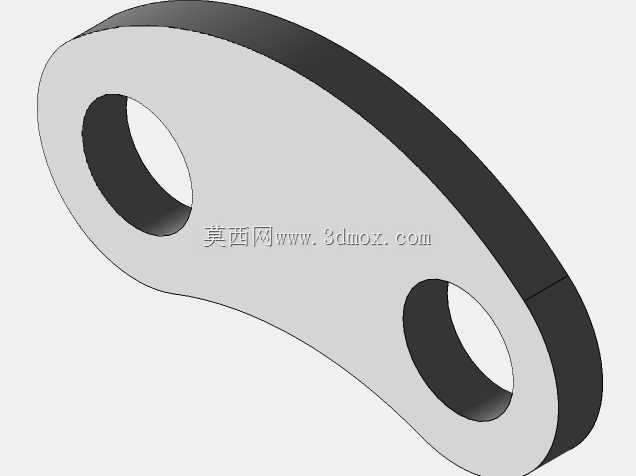

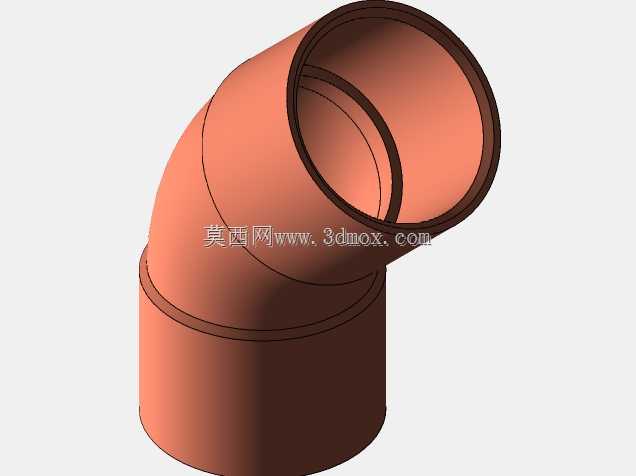

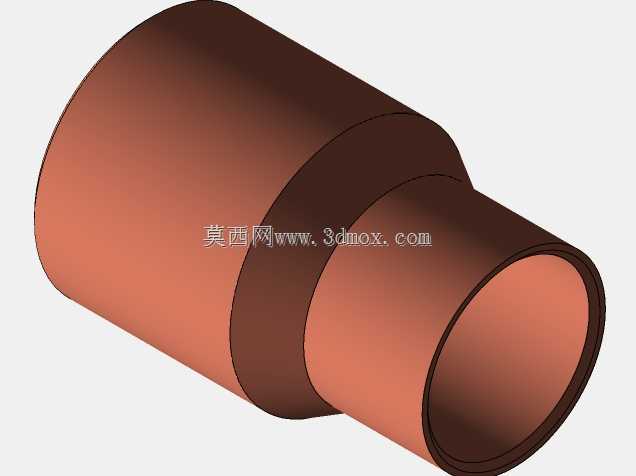

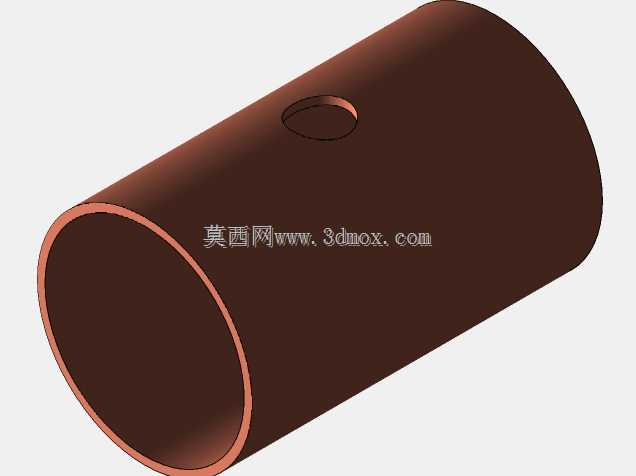

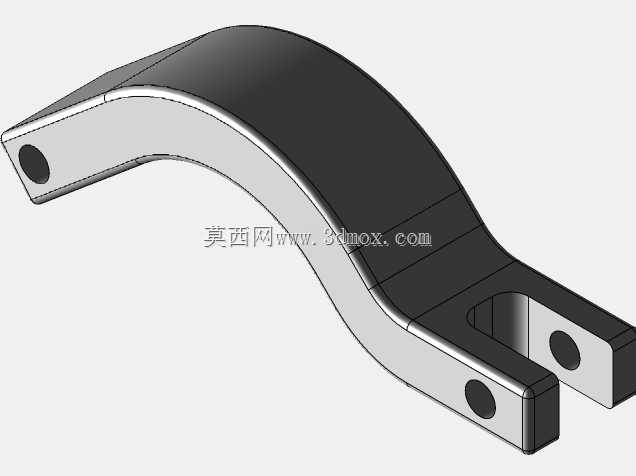

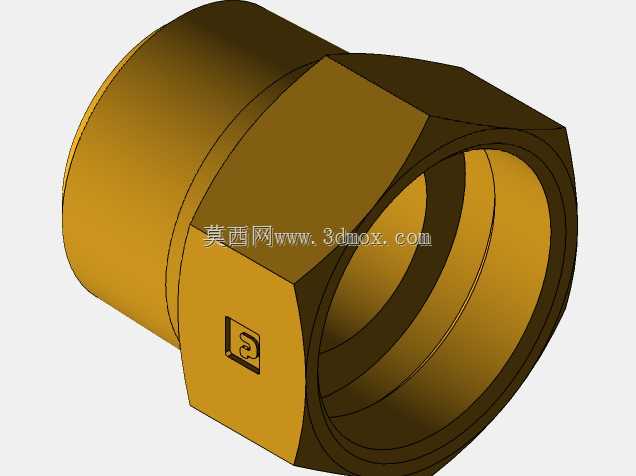

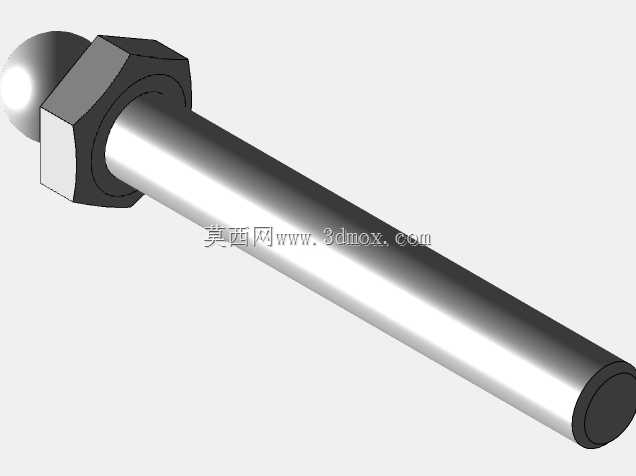

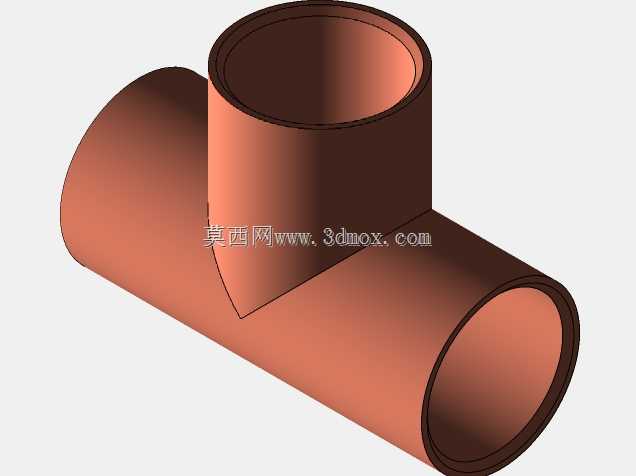

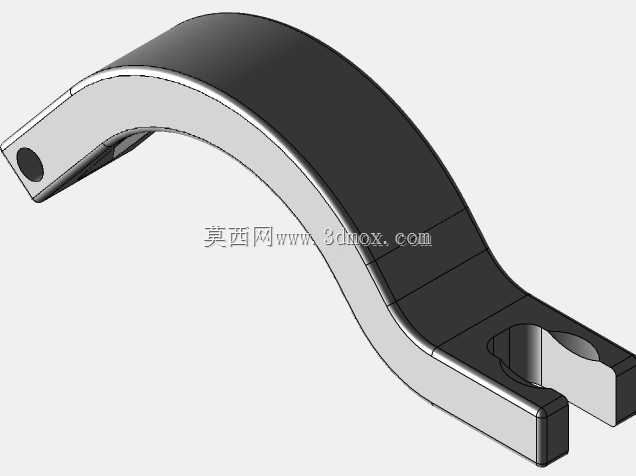

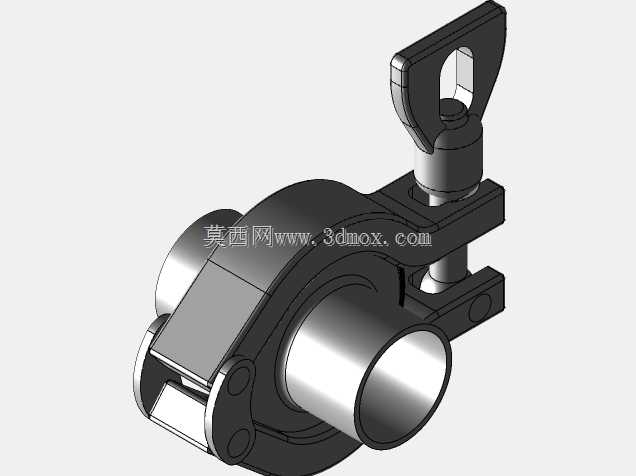

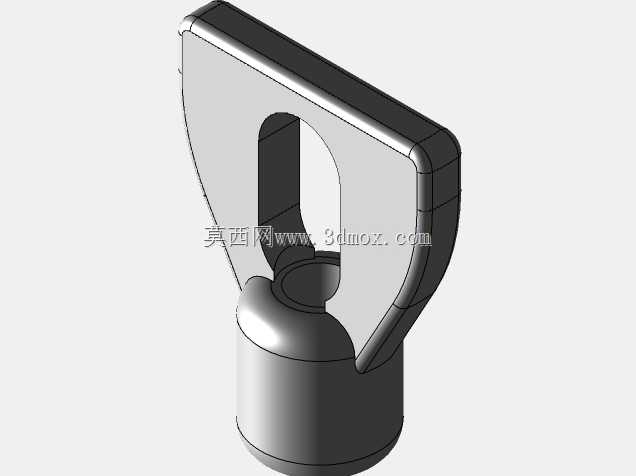

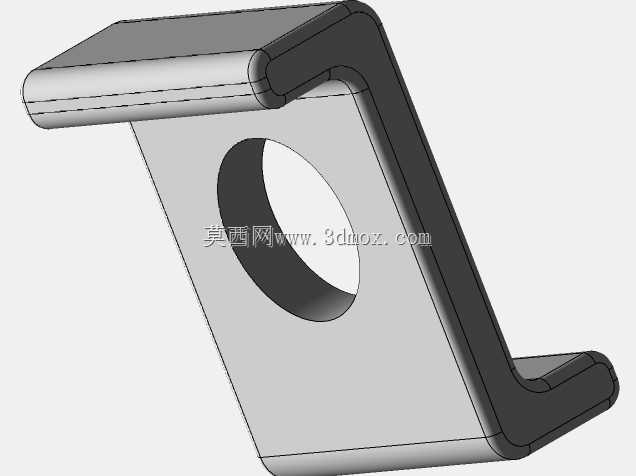

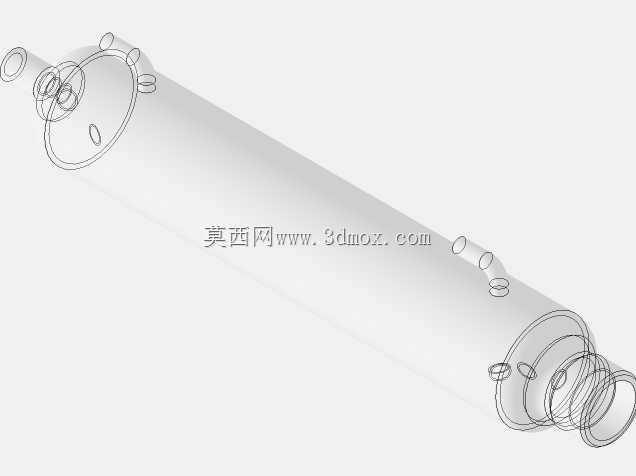

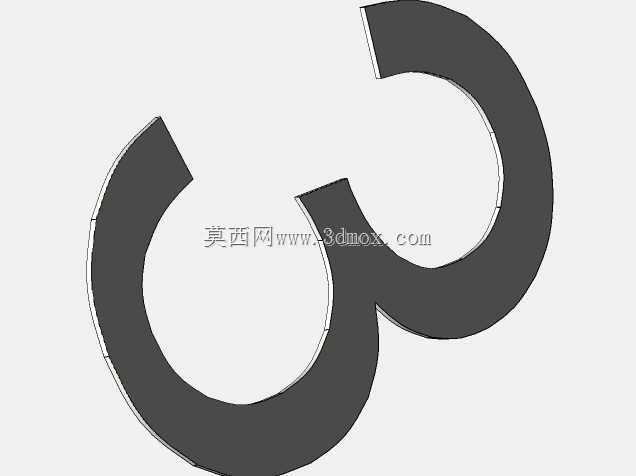

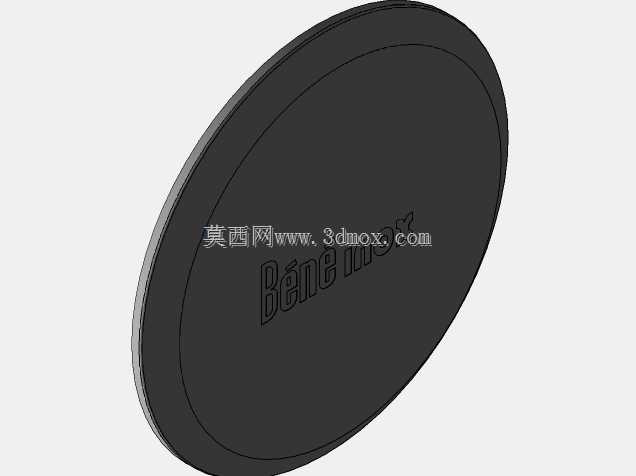

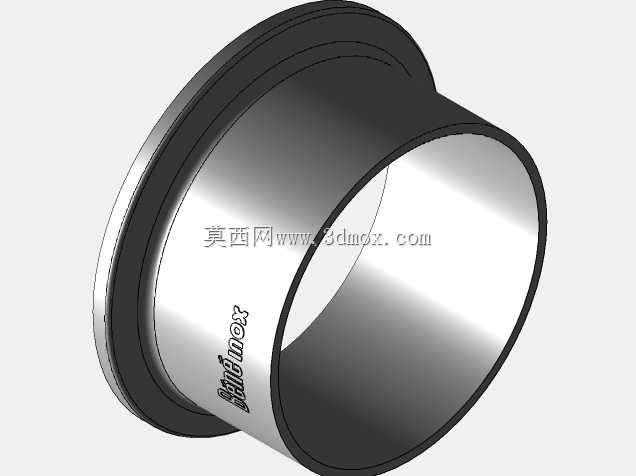

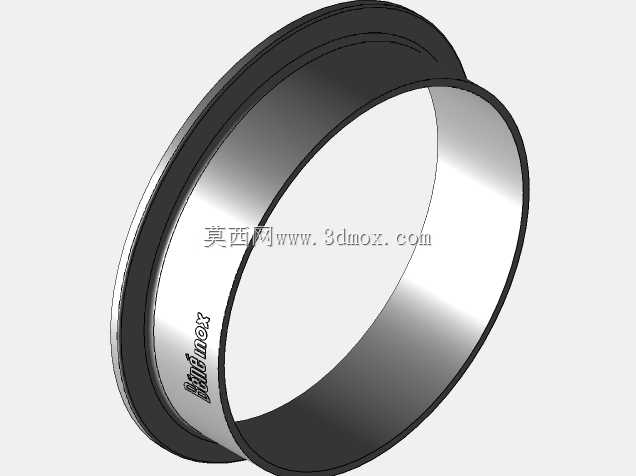

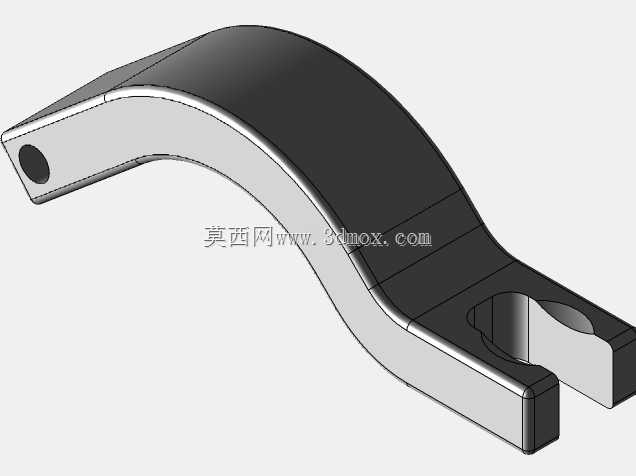

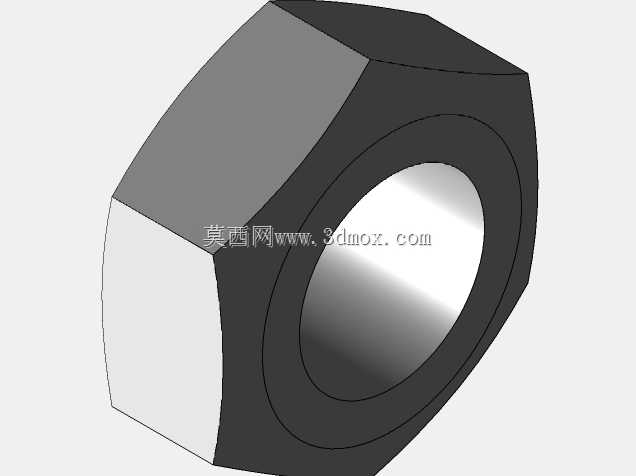

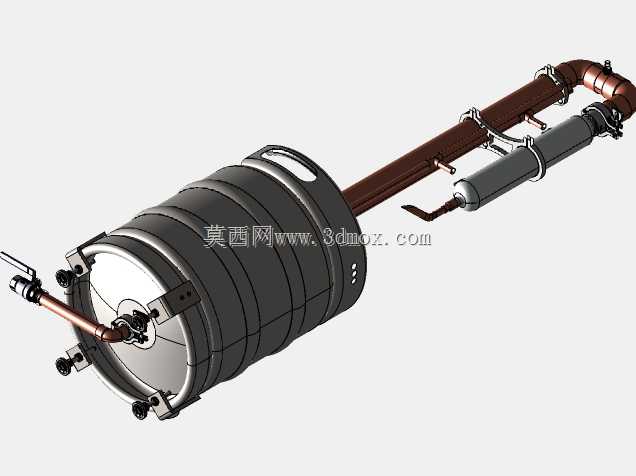

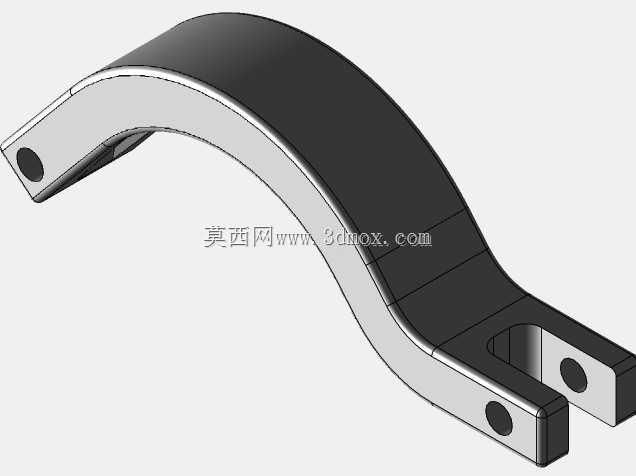

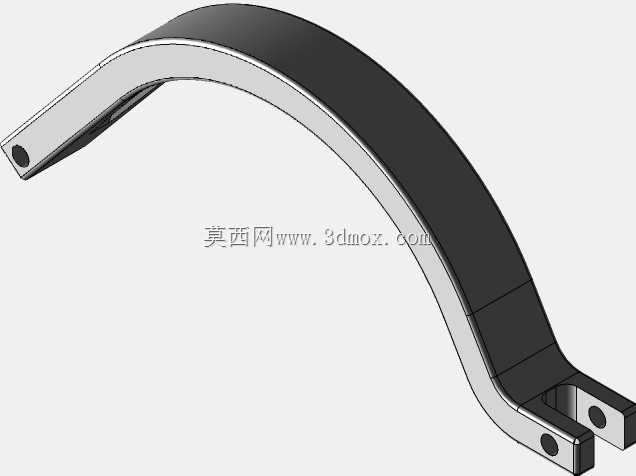

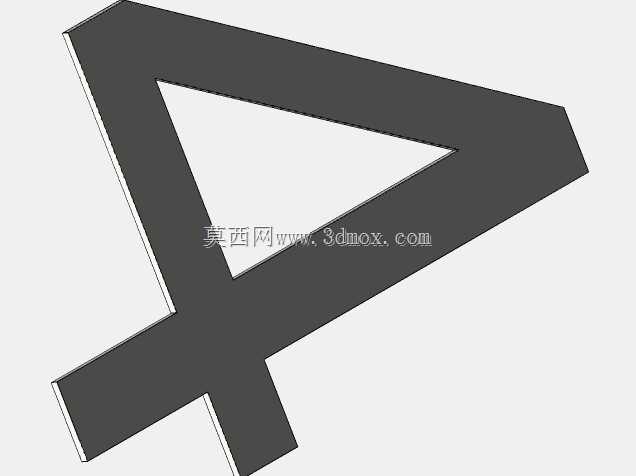

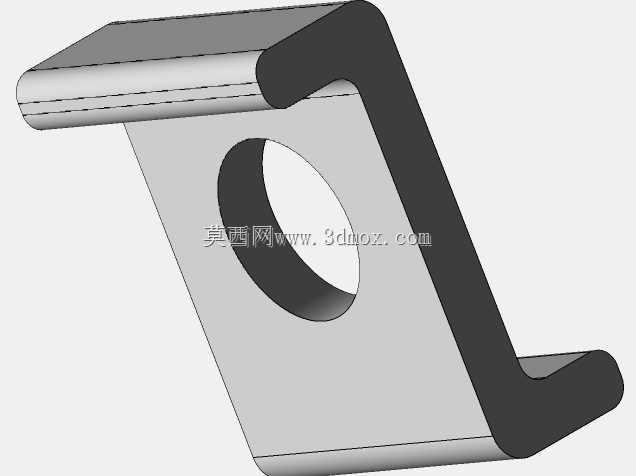

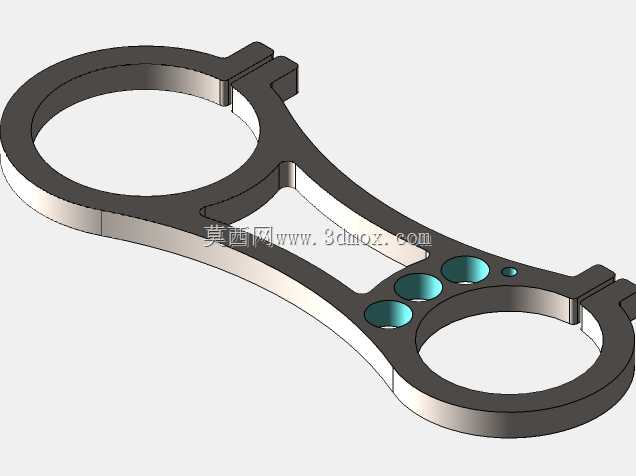

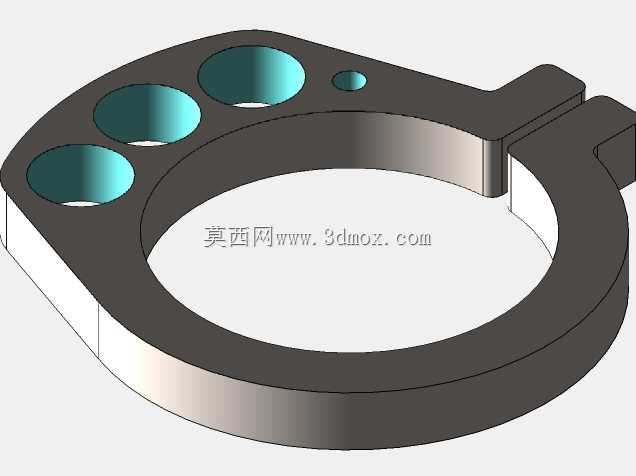

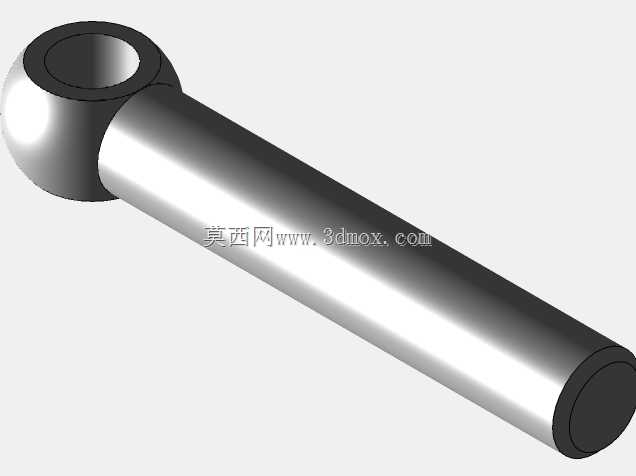

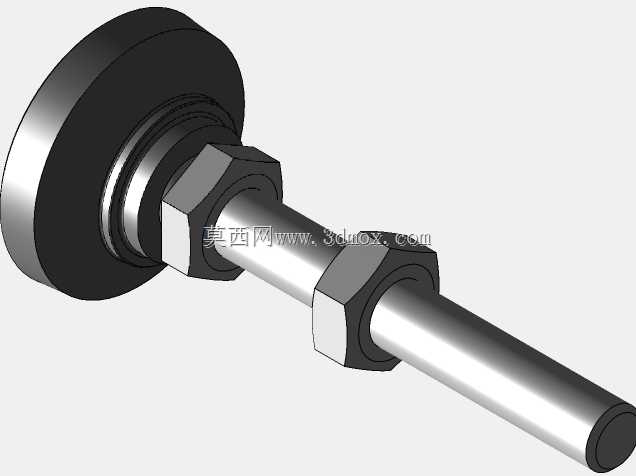

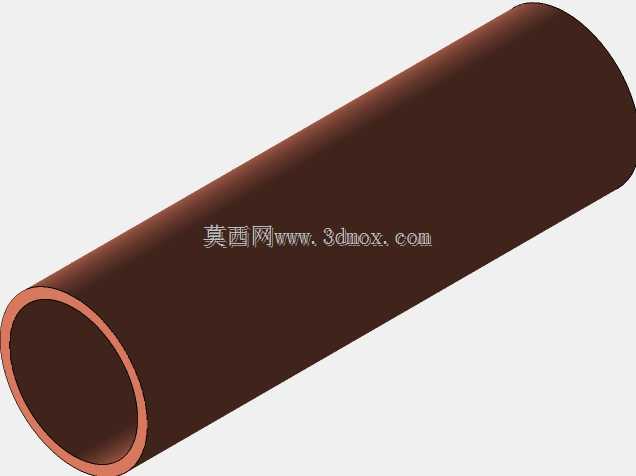

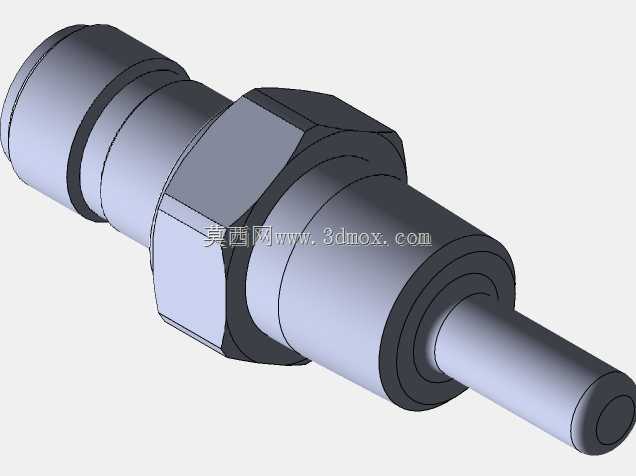

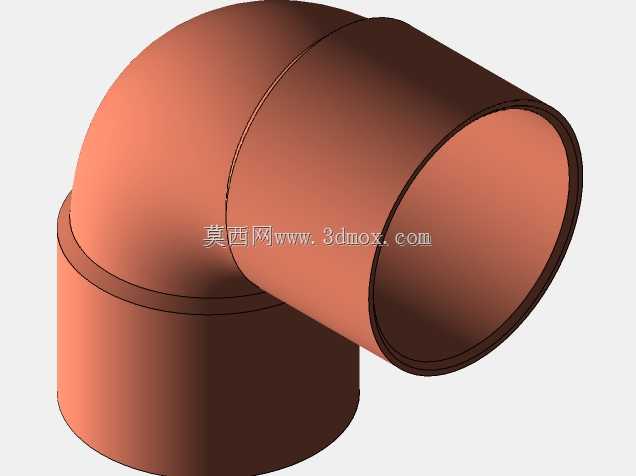

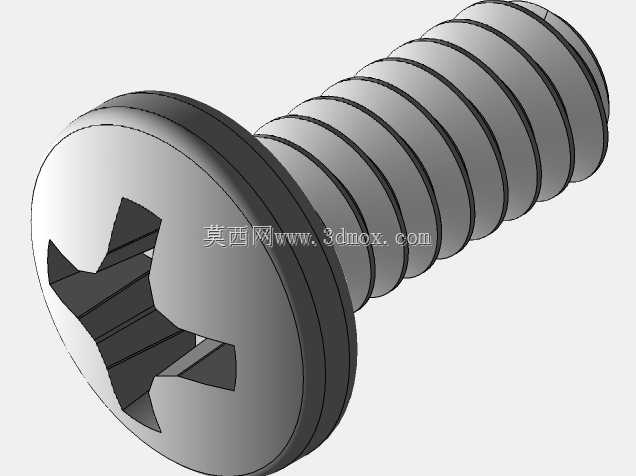

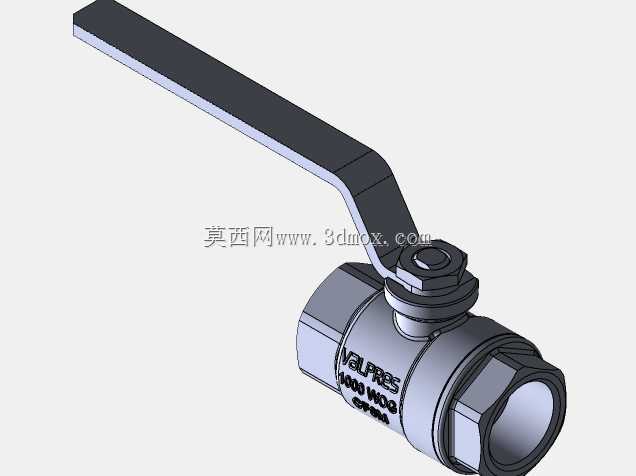

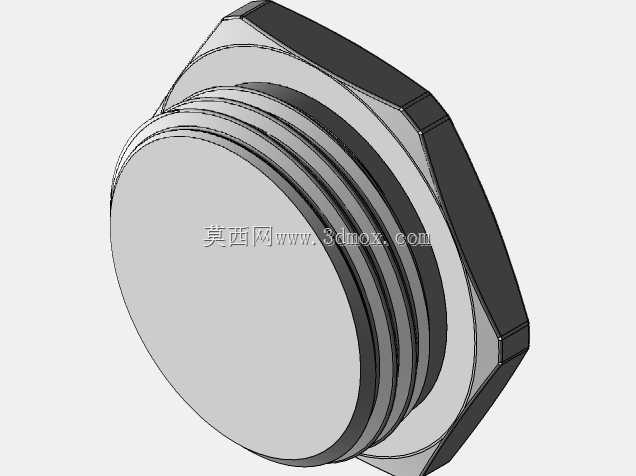

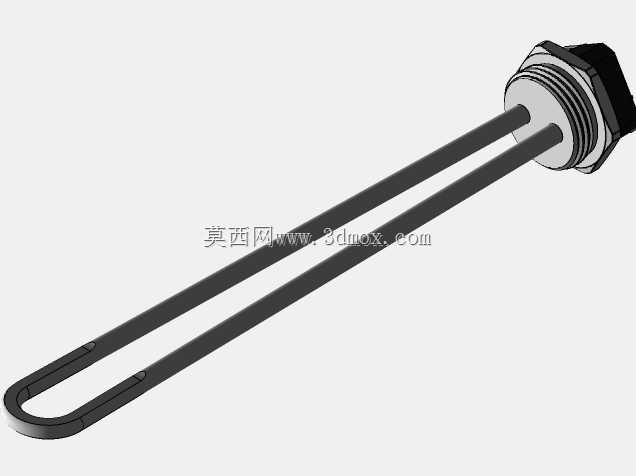

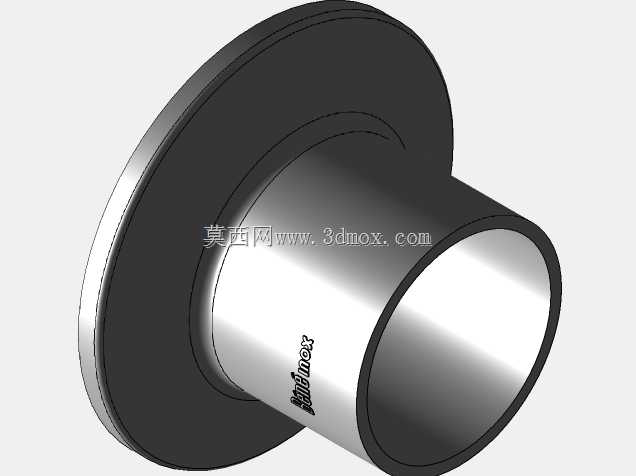

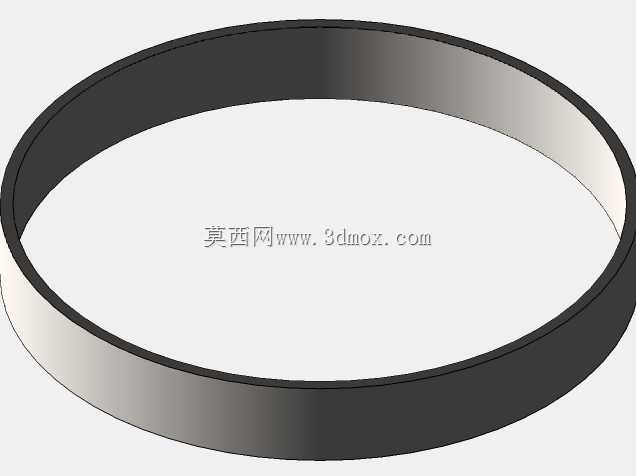

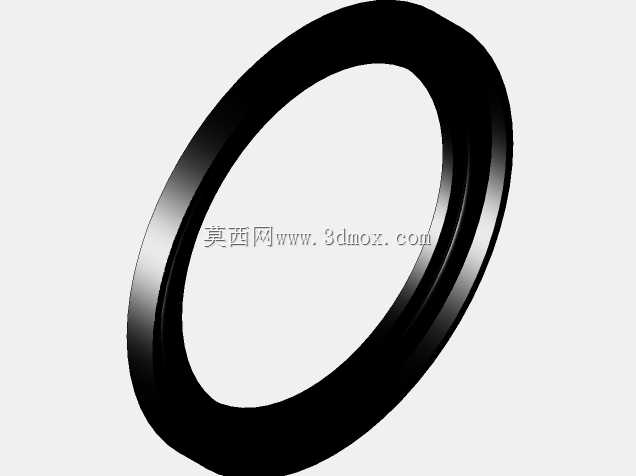

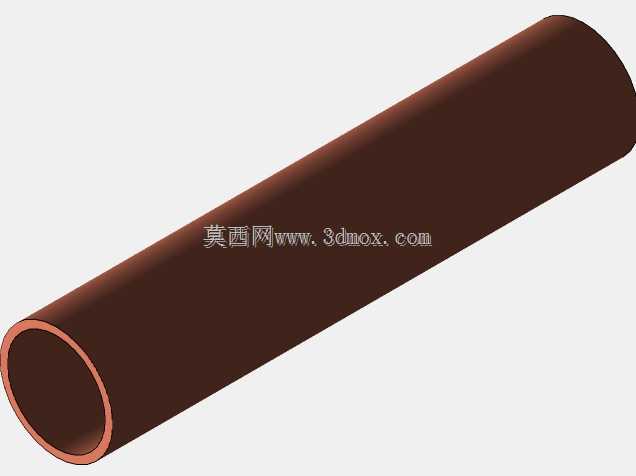

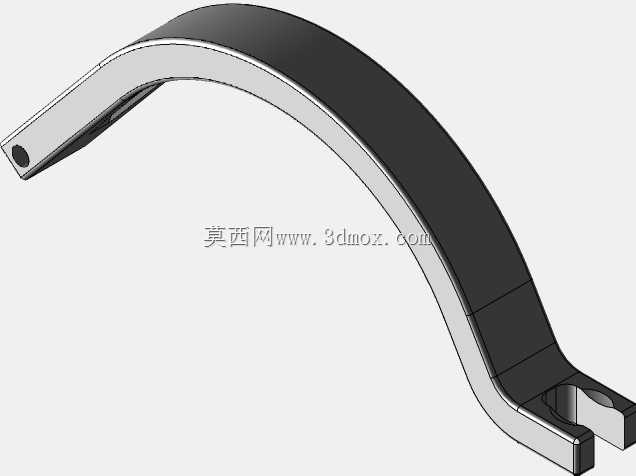

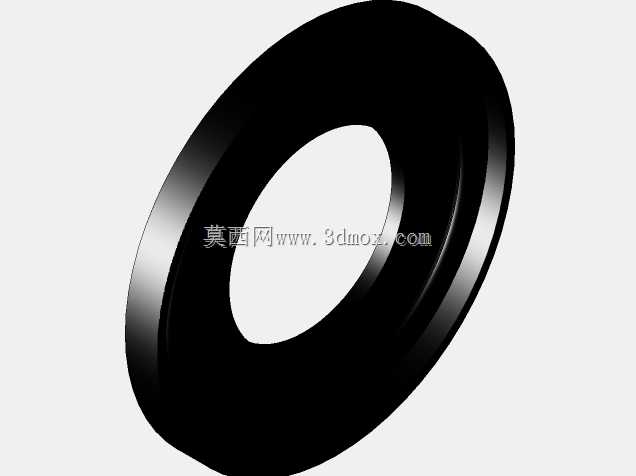

家用小型蒸馏设备最容易被忽略的加工痛点，是罐体与冷凝管路的同轴度偏差，很多自制方案里管路歪扭，不仅蒸汽输送阻力变大，长期使用还会在焊缝处积攒应力，出现渗漏隐患。这套釜式蒸馏结构在设计时，特意把罐顶的管路固定座做成了带定位止口的结构，和罐口的翻边直接卡合定位，不需要额外靠人工对齐找正，焊接时只要顺着止口边缘施焊，就能保证竖直管路的垂直度偏差控制在0.2mm以内，后续安装冷凝段的时候，蛇形冷凝管的进气口能和上升管路完美对接，不会出现密封垫片偏压漏气的问题。罐身选用的是标准50升欧标桶的轮廓结构，不是凭空绘制的异形罐体，加工时可以直接采购现成的食品级不锈钢桶坯做改造，不需要单独开模拉伸罐体，能省掉近七成的罐体加工成本，桶身自带的环形加强筋也刚好能作为结构加强位，不需要额外焊接加强圈，就能承受蒸馏过程中罐内的微正压，避免罐身抽瘪或者鼓胀。冷凝段的蛇形盘管固定方式做了优化，没有采用常见的盘管直接焊在外壳上的结构，而是在玻璃冷凝腔内部做了三个带豁口的聚四氟乙烯定位卡，盘管卡入豁口后不会和玻璃壁直接接触，既避免了金属和玻璃硬接触导致的运输震裂风险，也能让冷凝水在盘管周围形成均匀的水膜，不会出现局部换热死角，冷凝效率比同尺寸的直管冷凝器高出近40%。罐底的排液阀和加热元件的安装位做了下沉式设计，阀门接口低于罐底最低点，排残液的时候不会有料液积存在罐底死角，加热元件的安装座带15度的倾斜角，加热时产生的对流能顺着倾斜面带动罐内液体循环，不会出现局部过热糊底的问题。罐顶的压力表座和温度传感器座都做了内螺纹镶套，不需要在薄不锈钢罐壁上直接攻丝，避免了壁薄螺纹滑牙的问题，外接控制元件的时候直接拧入镶套即可，密封可靠性更高。管路的弯头处特意选用了大曲率半径的弯管结构，不是直角弯头，蒸汽上升过程中不会在弯头处形成冷凝液回流堵气的问题，上升的蒸汽携带的料液雾沫也能在弯管处做初步分离，减少进入冷凝段的杂质含量。支脚的位置做了外扩处理，比罐身最大直径宽出8cm，设备满载时的重心更低，即使不小心碰到管路也不容易倾翻，支脚底部带可调橡胶垫，放在不平整的地面上也能调平，避免罐内液体偏流影响蒸馏效果。
