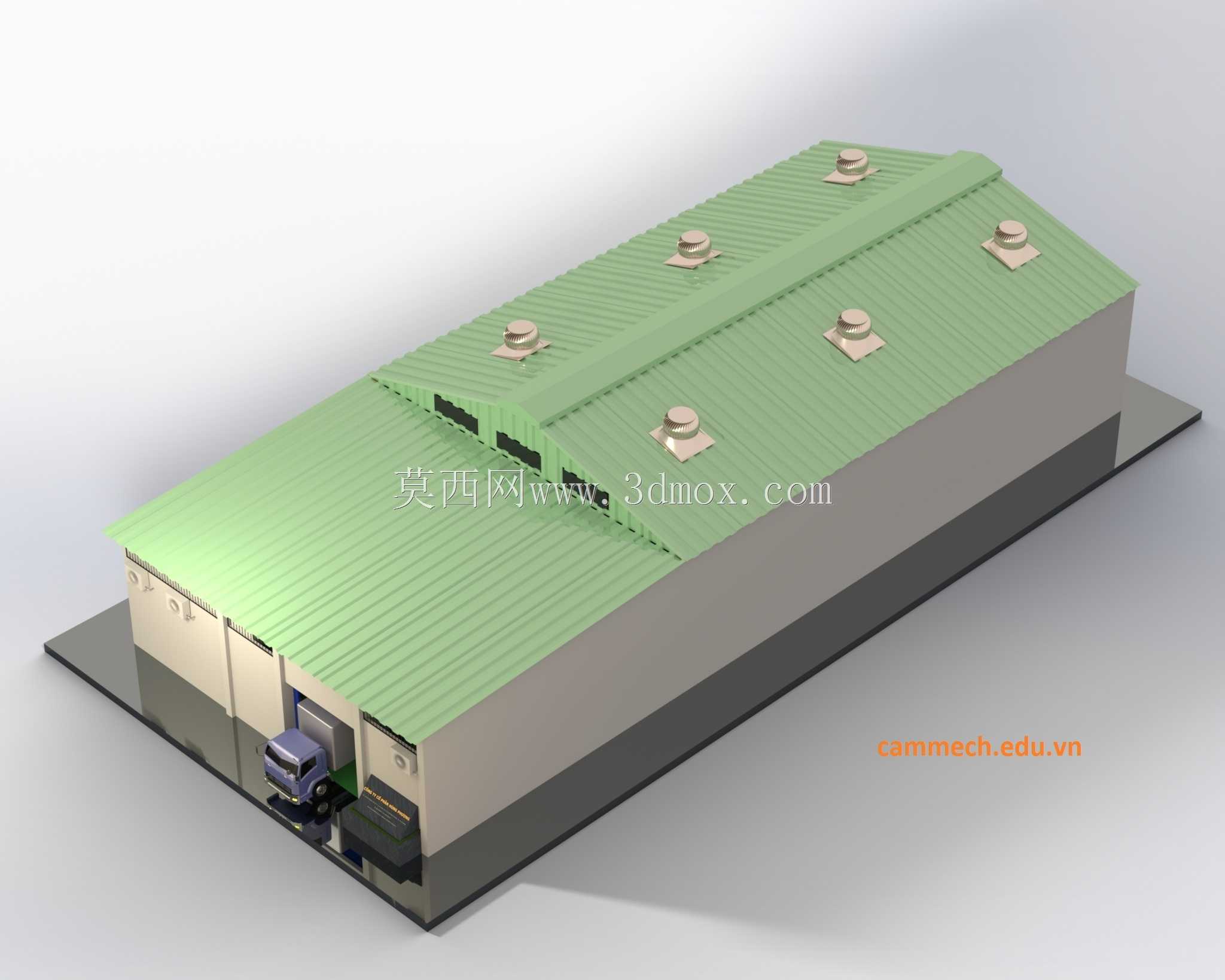

机加工车间整体布局三维场景设计

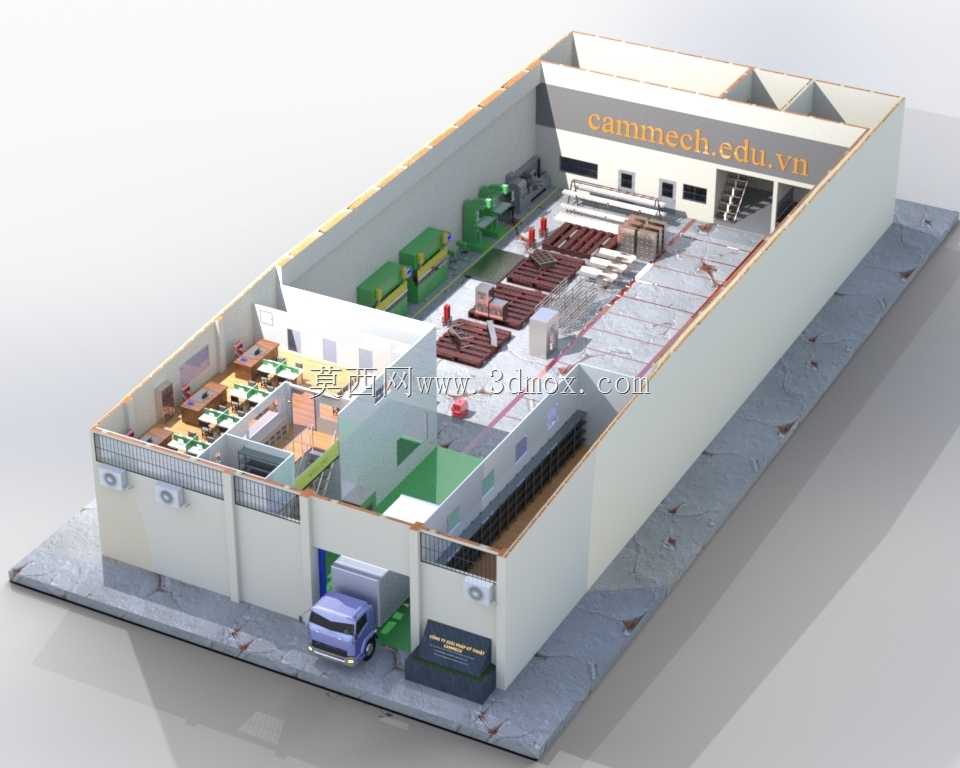

传统机加工车间落地前常出现设备进场后通道宽度不足、物料转运路线交叉、重型设备承重区域与建筑结构错位的问题，这套三维场景完全围绕加工适配的核心逻辑搭建，把现场施工前容易遗漏的细节全部做了可视化校验。靠近厂房大门的区域预留了载货车辆停靠的装卸位，地面做了承重强化的结构示意，对应重型原材料卸货时的荷载需求，避免后期地面沉降开裂。车间内部的加工设备排布顺着物料流转方向依次铺开，粗加工设备紧邻原料存放区，减少毛坯件的长距离搬运，精加工设备靠内侧布置，远离装卸区的振动源，避免加工精度受外界干扰。设备之间预留的操作间隙完全匹配操作人员的作业范围，同时预留了设备维护时的拆装空间，大型机床的侧面预留了吊装部件的通行宽度，不用后期临时挪动其他设备腾位置。办公区域与生产区域用实体隔断分隔，隔断上预留了观察窗，既可以隔绝车间的噪音与切削粉尘，也方便管理人员随时查看生产状态。车间角落的工具与耗材存放区靠近加工集群，工人取用刀具、量具不用跨区域走动，边角位置的废料收集点顺着车间的排污、排屑路线布置，清理时不会干扰正常生产动线。二层的巡检通道沿着墙面架设，楼梯位置避开了设备的吊装路径，巡检人员可以直接观察到所有设备的运行状态，不用穿行正在作业的生产区域。厂房墙面的通风口位置对应加工区域的产尘点，配合顶部的起重设备运行范围，通风管道的走向完全避开了吊车的移动路径，不会出现后期安装时管线与起重设备干涉的问题。地面的标识线在模型里做了清晰区分，人行通道、物流通道、设备摆放区域的边界明确，连叉车转弯的半径都做了适配校验，不会出现实际运行时转角剐蹭设备的情况。
