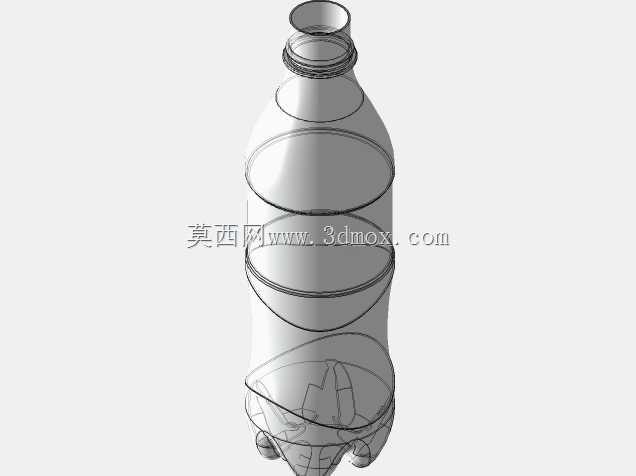

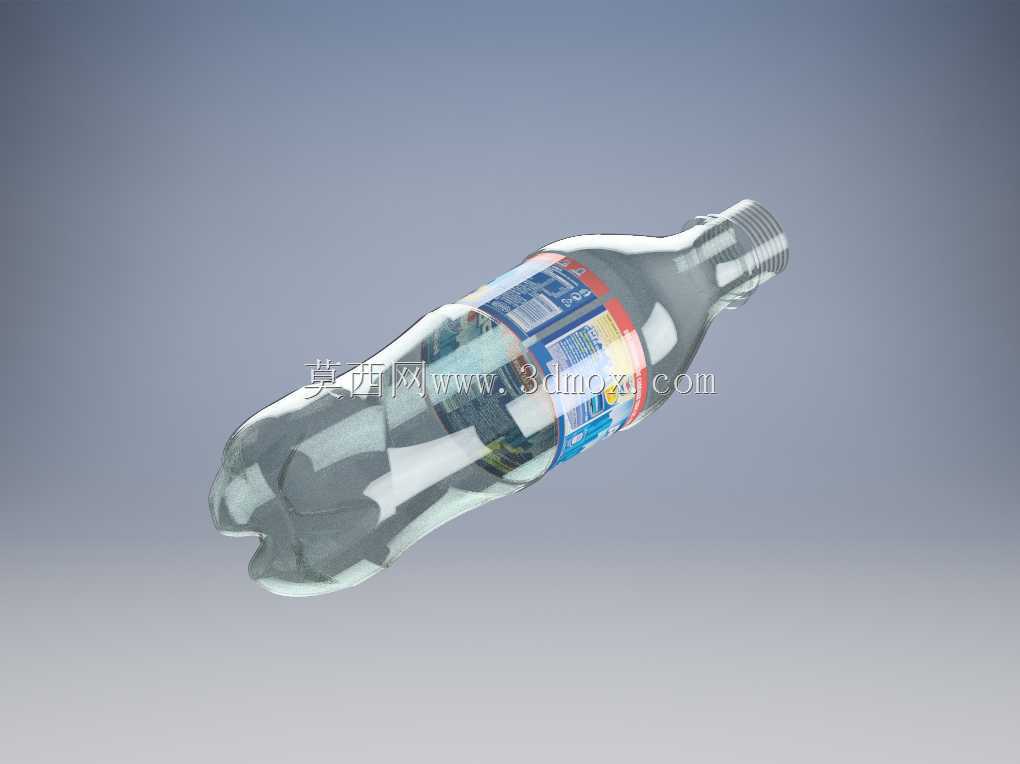

带标签结构的透明PET可口可乐瓶三维建模

　　日常快消品的包装结构建模，是结构设计领域很常见的练习与落地场景，这款带完整标签、瓶身纹理的可乐瓶模型，还原了量产PET饮料瓶的全部结构细节，可直接用于快消包装展示、灌装生产线工位适配模拟、商超陈列效果渲染等多个实际场景。从实际用途来看，该模型可对接灌装设备的卡瓶板、导瓶栏栅尺寸校核，也可用于包装跌落仿真、瓶身承压强度模拟的前置几何参考，还能作为终端陈列设计的道具模型使用，覆盖从生产端到流通端的多个设计环节。

　　从功能特性来看，瓶身底部采用了经典的五瓣式花瓣底结构，这种结构并非单纯的造型设计，而是为了平衡PET材料吹塑成型后的内应力，同时提升瓶身竖直放置时的稳定性，在灌装含气饮料时，底部的凹陷弧度可以均匀分散内部二氧化碳产生的静压力，避免瓶底受压鼓胀导致放置不稳。瓶身中段的环形加强筋，沿着瓶身周向均匀分布，既可以提升瓶身的径向抗挤压能力，避免运输堆码过程中瓶身变形，也能在消费者握持时增加摩擦力，防止手滑脱落。瓶口位置采用标准的PCO1881螺纹接口，匹配市面主流的碳酸饮料瓶盖，螺纹的导程、牙型高度都按照量产标准还原，可直接用于瓶盖旋合扭矩模拟、封口密封性验证等仿真环节。

　　设计思路上，建模过程优先还原吹塑工艺的成型特征，瓶身所有的曲面过渡都采用G2连续，避免出现锐角棱边，防止吹塑过程中出现应力集中导致的瓶身开裂。标签区域预留了0.1mm的贴合高度差，模拟实际生产中标签热收缩后的贴合边界，标签上的色彩分区也按照实际印刷排版还原，可直接用于印刷对位的参考。瓶身的壁厚按照量产PET瓶的梯度分布设置，瓶口位置壁厚最厚，达到1.2mm，保证封口强度，瓶身中段壁厚控制在0.3mm左右，在保证结构强度的前提下尽可能降低材料用量，底部的花瓣位置壁厚略有增加，提升抗冲击性能。

　　外形尺寸与安装边界方面，该模型还原的是500ml规格的量产可乐瓶，整体高度约230mm，瓶身最大直径约66mm，瓶口外径约28mm，底部花瓣结构的最大外接圆直径约68mm，在适配灌装生产线时，进瓶螺杆的螺距、护板间距需要按照瓶身最大直径预留2-3mm的间隙，避免卡瓶。在做堆码模拟时，单瓶竖直方向的承压载荷按照100N设置，可满足六层堆码的强度要求。瓶身的重心位置距离瓶底约90mm，在输送线运行时，重心高度低于瓶身直径的1.5倍，可保证高速输送时不会出现倾倒。

　　在实际工程应用中，这类包装容器模型往往需要和生产线设备做装配干涉检查，比如灌装机的升降托瓶台高度、贴标机的标站位置、喷码机的喷头间距，都可以依托该模型做前置的空间校核，减少现场调试的工作量。同时该模型的曲面质量较高，可直接导出为STEP格式用于模流分析，模拟PET片材吹塑过程中的壁厚分布、冷却变形量，为模具加工提供准确的几何参考。瓶身的纹理细节也做了还原，标签下方的防滑凸点高度0.2mm，既不影响标签贴合，也能提升握持时的摩擦力，这些细节都是量产过程中经过多轮迭代验证的结构，建模时没有做简化处理，保证模型和实物的一致性。
