三爪式塑料支撑底座结构设计方案

　　日常做结构设计时，这类三爪式塑料支撑底座的应用场景其实覆盖得很广，小到桌面小型仪器的底部支撑、家用小电器的防滑脚垫安装基座，大到轻型工业设备的底部调平支撑座、展示架的底部固定座，都能看到这类结构的身影。很多刚入行的工程师容易把这类零件想的太简单，觉得不就是个塑料托座，画个形状就行，真到落地生产或者装机使用的时候，往往会出现承重变形、安装孔位错位、支爪受力断裂的问题。

　　先从实际用途说起，这个零件的核心作用是分散上部承载件的下压力，通过三个向外延伸的支爪把集中载荷分摊到三个接触点位，相比圆形或者方形的整面底座，三爪结构在同等耗材用量下，支撑跨距更大，抗倾覆的表现更好，尤其是在放置平面存在轻微不平整的情况时，三个支撑点天然具备自适应贴合的特性，不会出现四点支撑常见的悬空晃动感。我之前做过一款小型台式离心机的底部支撑，一开始用的是方形四脚底座，放在实验室的水磨石地面上总有一个脚悬空，设备运转时震动噪音特别大，后来改成类似的三爪结构，问题直接解决，而且单零件的塑料用量还减少了近两成。

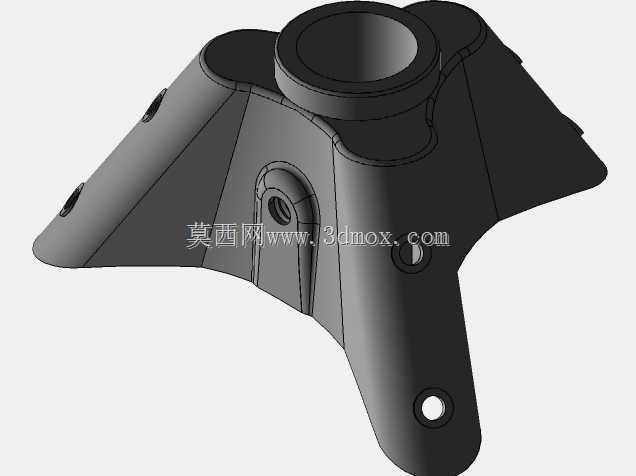

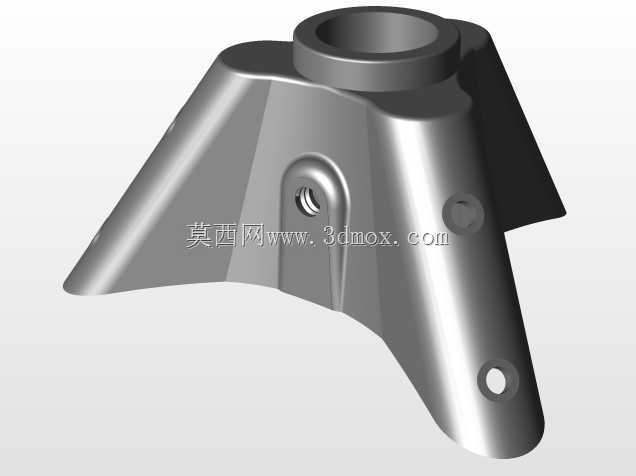

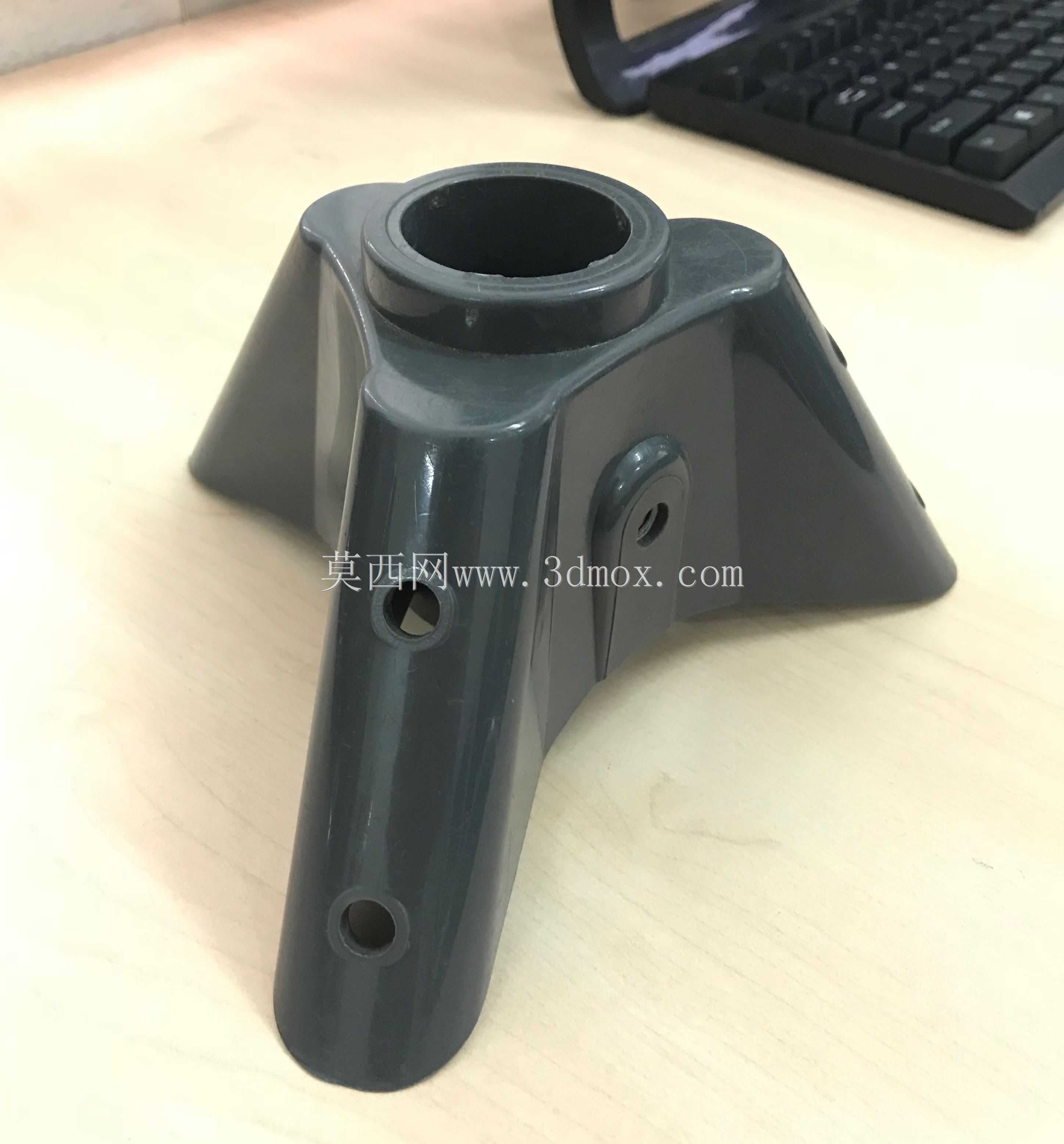

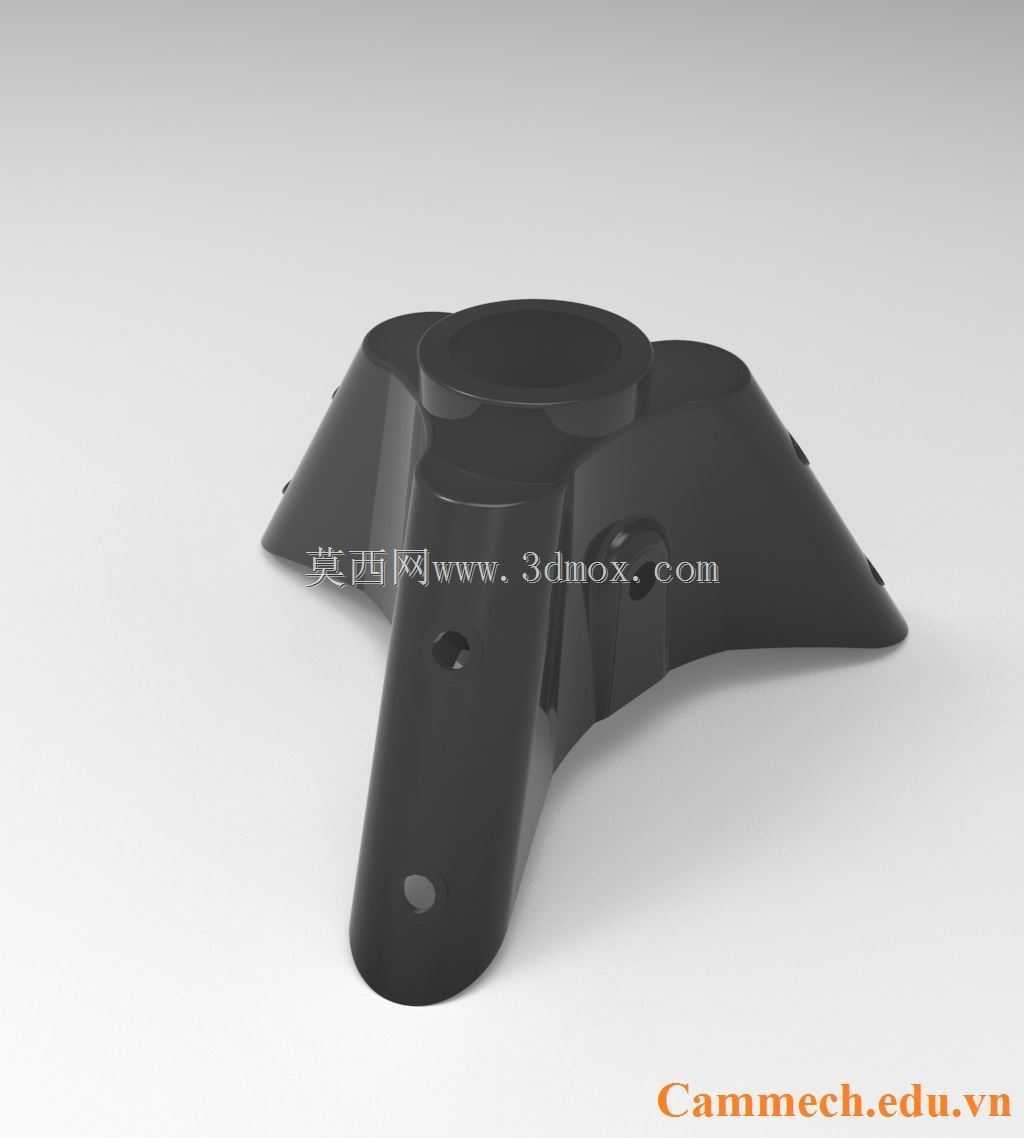

　　说回这个结构的功能特性，三个支爪上都预留了沉头安装孔，装机时可以用自攻螺丝或者机丝螺丝把底座固定在设备底部的安装柱上，中心位置的通孔是用来穿装调平脚钉或者防滑脚垫的，这个孔的深度和内径公差要卡得比较严，太松的话脚垫装上去会晃，太紧的话装配时工人很难把脚垫敲到位，批量装配时效率会很低。支爪的过渡位置做了大圆弧加厚处理，这是很关键的设计细节，塑料件最怕应力集中，要是支爪和中心座连接的位置做直角过渡，承重时很容易在转角位置出现应力发白，甚至直接断裂，我之前踩过这个坑，当时为了外观棱角分明把转角做了R0.5的小圆角，做跌落测试时三个支爪断了两个，后来把过渡圆角加大到R8，再在转角背面加了加强筋，同样的测试条件下一点问题都没有。

　　设计思路上，这个零件优先考虑的是注塑成型的工艺性，整体壁厚控制在2.5mm左右，支爪位置的壁厚从中心到末端做了轻微的渐变减薄，避免注塑时出现缩痕，毕竟这类外观要求不低的支撑件，表面如果有明显缩坑，装在设备上会显得很廉价。拔模斜度统一做了1.5度，外表面晒细纹，内表面留0.2mm的加工余量，要是后续有装配精度要求高的场景，可以对中心孔做二次机加工。三个支爪的分布角度是严格120度均分，这个角度不是随便定的，我之前试过110度、130度的非均分设计，结果做受力仿真时发现其中一个支爪的受力比另外两个大了近40%，长期承重下那个支爪的蠕变变形量会远超设计允许值，用不了半年就会出现支撑倾斜的问题。

　　外形尺寸和安装边界这块，这类底座的支撑跨距一般根据上部设备的直径来定，通常支爪末端的外接圆直径要比上部设备的最大外径大10%到15%，这样设备放在上面才不会轻易碰倒。中心安装孔的高度要比支爪的安装面高出3mm左右，给脚垫的螺纹调节留出足够的行程，要是这个高度留不够，调平的时候脚垫拧到底还没接触到地面，就起不到调平的作用了。支爪上的安装孔中心到中心座外圆的距离不能太近，至少要留够螺丝安装的扳手空间，我之前有个设计把孔位做的离中心太近，装配时套筒伸不进去，工人只能用开口扳手拧，装配效率直接降了一半，后来改模把孔位往外移了5mm才解决问题。另外支爪的末端做了小圆角收边，没有尖锐的棱角，一方面是避免生产和装配时划伤工人，另一方面也能减少注塑时的飞边问题，尖角位置的模具很容易磨损，批量生产久了飞边会越来越大，后续去飞边的人工成本会涨不少。

　　做这类塑料支撑件的时候，还要提前考虑材料的收缩率，要是用ABS材料的话收缩率取0.5%，要是用PP材料的话收缩率要取1.5%，不同材料的收缩率不一样，建模时就要把收缩补偿量算进去，不然开模出来的零件安装孔位会有偏差，装不上对应的配件。还有背面的加强筋设计，筋的厚度不能超过主壁厚的三分之二，不然筋位对应的外表面一定会出现缩痕，筋的高度也不能太高，不然注塑时筋位容易走胶不满，出现缺胶的问题。我一般做这类零件的加强筋时，会把筋的末端做斜度过渡，和支爪的下表面平滑连接，既能提升结构强度，又能避免注塑缺陷。

　　实际装机测试的时候，还要重点验证三个支爪的承重一致性，把底座放在标准平台上，每个支爪位置施加额定载荷，保持24小时后测量每个支爪的变形量，变形量差不能超过0.1mm，不然长期使用后会出现支撑不平的问题。还有耐温性能，要是用在靠近热源的设备上，比如小型烤箱、热风枪底座这类场景，材料要换成耐温的PC或者PA材质，不能用普通的ABS，不然温度高了会软化变形，失去支撑能力。很多新手做设计时只看常温下的强度，忽略了使用场景的温度条件，最后出问题的比比皆是。
