轨道式矿用翻斗运料小车结构设计

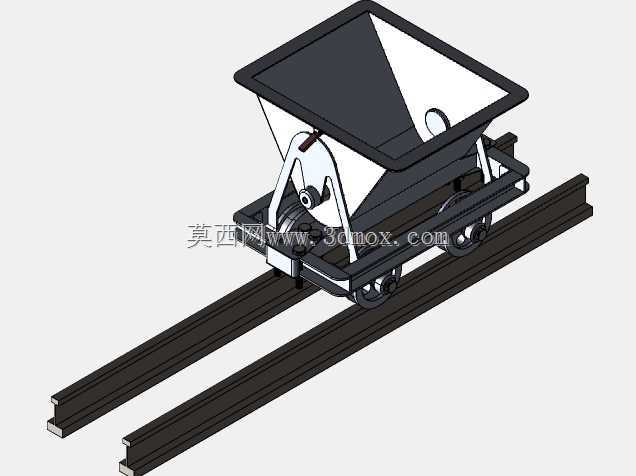

　　这款轨道行走式翻斗运料设备，主要适配矿山井下巷道、厂区短途固定轨道线路的散料转运场景，常见于掘进工作面矸石外运、选矿厂破碎工段矿石中转、小型基建工地散状建材的轨道输送环节，区别于无轨转运设备，其依托预设轨道行走，转向半径固定，对作业面通道宽度要求更低，在狭窄受限空间内的物料转运适配性更强。从功能结构来看，设备核心分为行走底盘、翻转料斗、锁止卸料机构三个部分，行走底盘采用框架式焊接结构，下部安装四组与轨距匹配的轮对，轮缘高度适配常用轻轨的截面尺寸，可保证行走过程中不脱轨，底盘上部设置翻转支撑铰点，铰点位置经过载荷匹配设计，位于料斗重心偏下位置，空载及满载状态下翻转时的操作力矩处于人工可操作区间，无需额外辅助动力即可完成卸料动作。

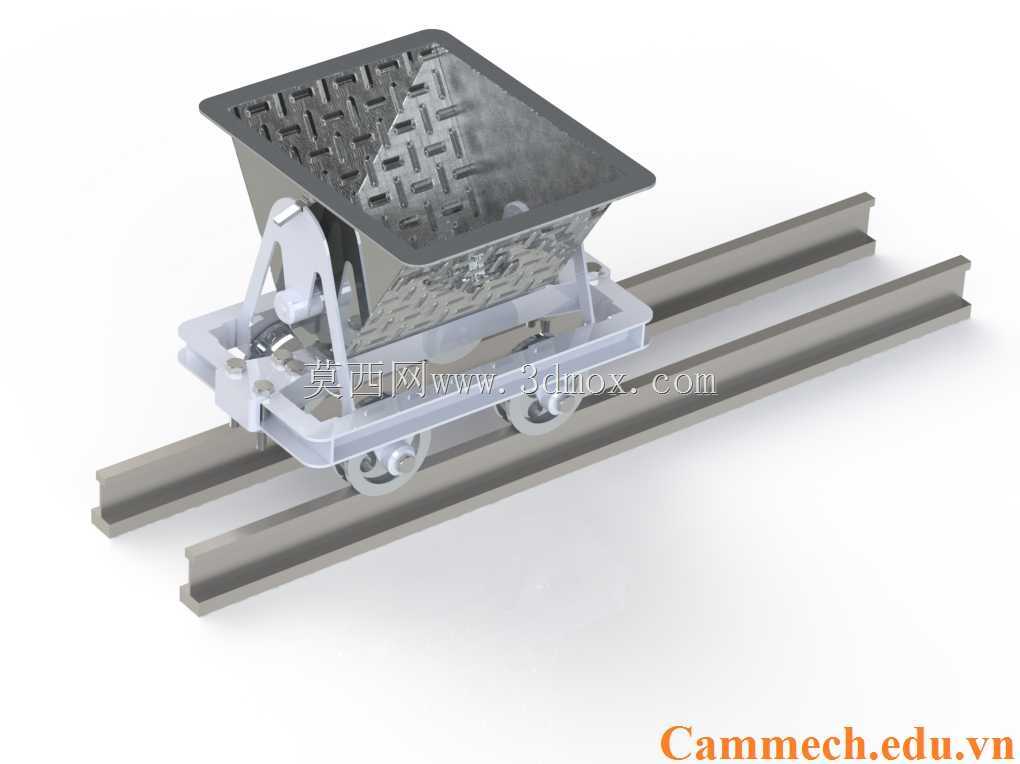

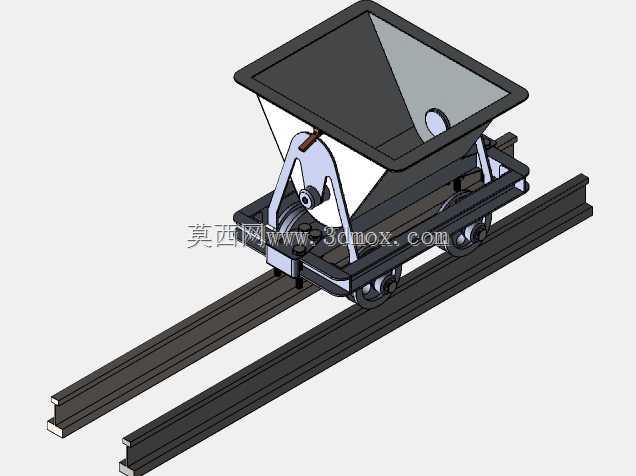

　　料斗部分采用上宽下窄的梯型截面设计，斗壁设置加强压型结构，在降低整体自重的同时提升斗体抗冲击能力，可承受散料装载时的砸击载荷，斗口边缘做卷边强化处理，避免长期使用过程中斗口受碰撞变形，料斗底部与底盘接触位置设置耐磨缓冲垫，减少行走过程中料斗与底盘的刚性碰撞异响，同时避免接触面长期磨损出现间隙。锁止机构采用插销式定位设计，正常运输状态下插销贯穿料斗与底盘的定位孔，可避免行走过程中料斗意外倾翻，需要卸料时拔出插销，借助人力推动料斗上部即可绕铰点翻转，斗体内壁做光滑过渡处理，无残留死角，翻转角度超过物料安息角后可实现斗内散料的彻底卸空，不会出现粘料残留问题。设计过程中重点考量了安装边界的适配性，

　　轮对的内侧距严格对应常用600mm轨距的矿山轻轨参数，轮对轴径与常用矿车轮座的安装尺寸通用，可直接替换现有同规格轨道小车的易损部件，设备整体高度控制在巷道安全运输的限界范围内，不会与巷道内的管线、支护结构发生干涉，料斗的额定装载容积匹配单人操作的作业强度，避免单次装载量过大导致操作费力。行走轮采用铸铁材质，轮面做淬火处理，耐磨性能满足长期在轨道上往复行走的使用需求，轮组内置简易滑动轴承，注油孔设置在轮轴外侧，日常维护时可直接加注润滑脂，无需拆解轮组即可完成保养作业。底盘框架的连接位置全部采用满焊工艺，焊缝高度满足额定载荷下的强度要求，关键受力位置设置加强筋板，可承受满载状态下紧急制动的冲击载荷，不会出现框架开焊变形的问题。

　　翻转铰点采用耐磨衬套结构，衬套可单独更换，长期使用出现磨损间隙后无需更换整个底盘或料斗结构，仅需替换衬套即可恢复配合精度，降低后期维护成本。在实际使用场景中，该设备可配合轨道转盘、道岔实现多线路的物料转运，也可通过卷扬机牵引实现长距离的物料输送，单台设备可适配多个作业面的散料转运需求，相较于大型转运设备，其投入成本更低，操作门槛低，无需专业操作人员即可上手使用，在小型作业场景下的使用灵活性更高。料斗的翻转角度设计为最大135度，卸料时斗口朝下，可保证粘性稍大的散料也能顺利滑出，不会在斗底残留积料，锁止插销设置在设备侧面，操作位置符合人体工程学高度，操作人员站在轨道侧面即可完成插销的插拔操作，无需探身到设备下方，操作安全性更高。设备整体的重心设计偏低，满载状态下在轨道上行走时的稳定性更好，即使轨道存在一定的坡度，也不会出现侧翻风险，底盘前后端设置简易连接挂钩，可实现多台小车的串联编组，通过牵引设备一次性转运多台装载的物料，提升转运效率。
