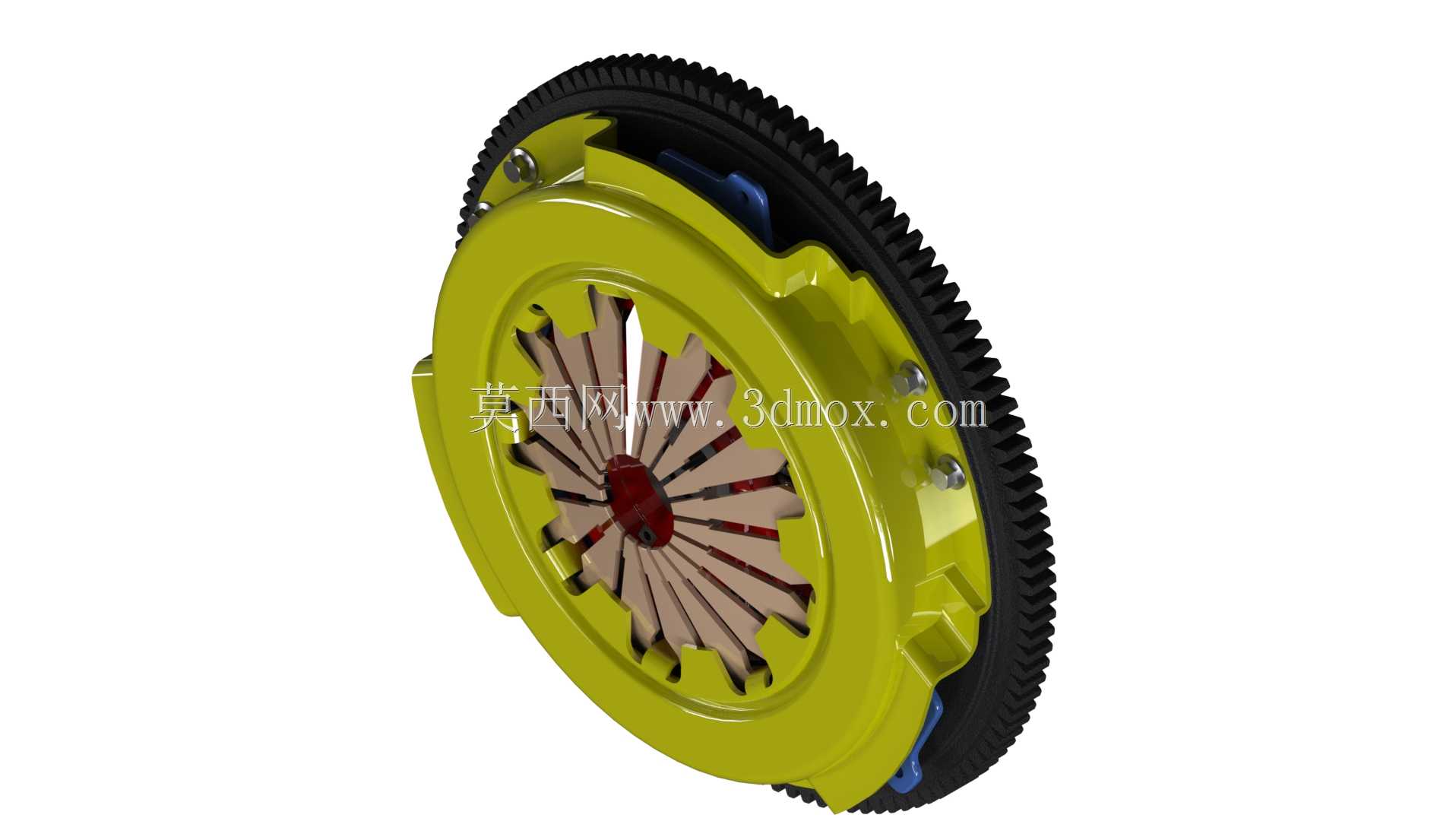

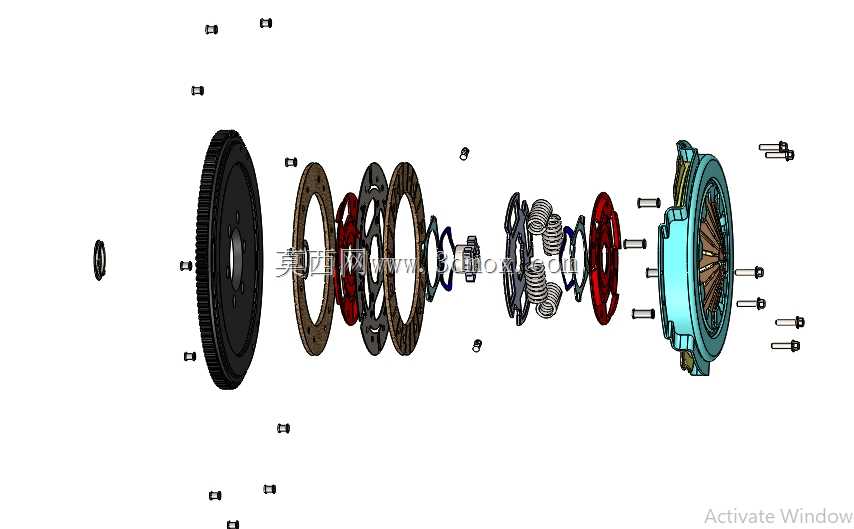

汽车传动系统膜片弹簧离合器结构

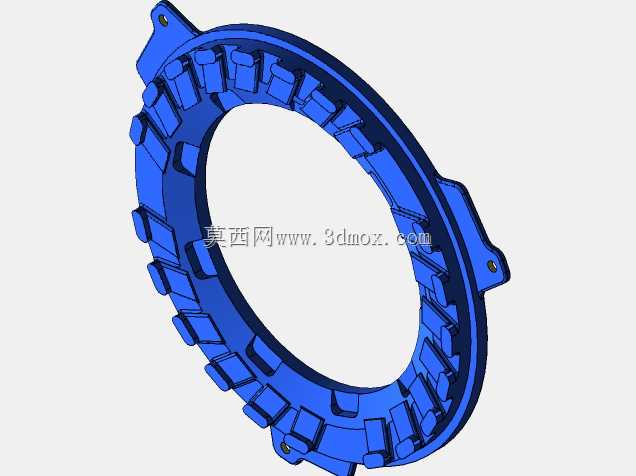

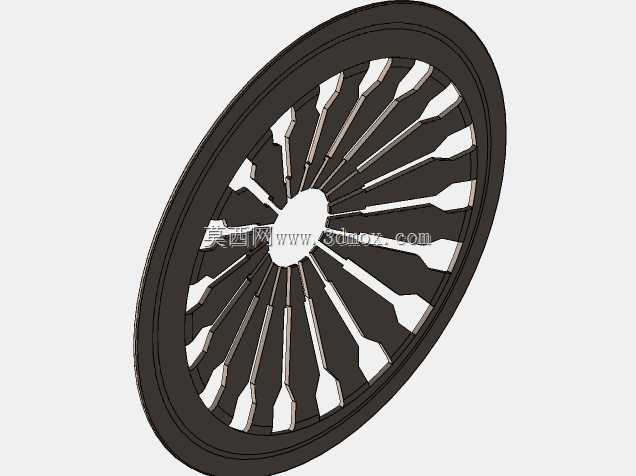

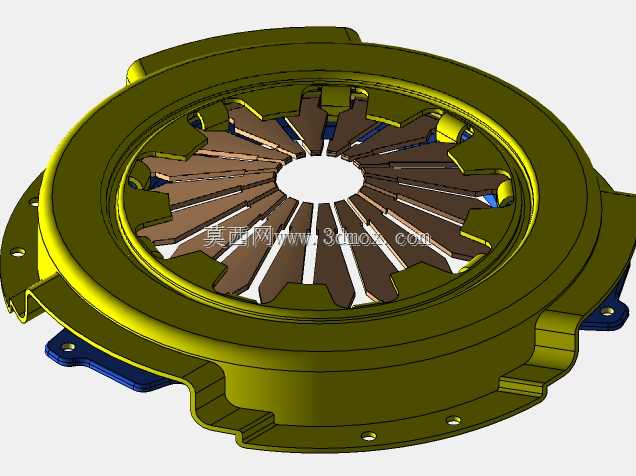

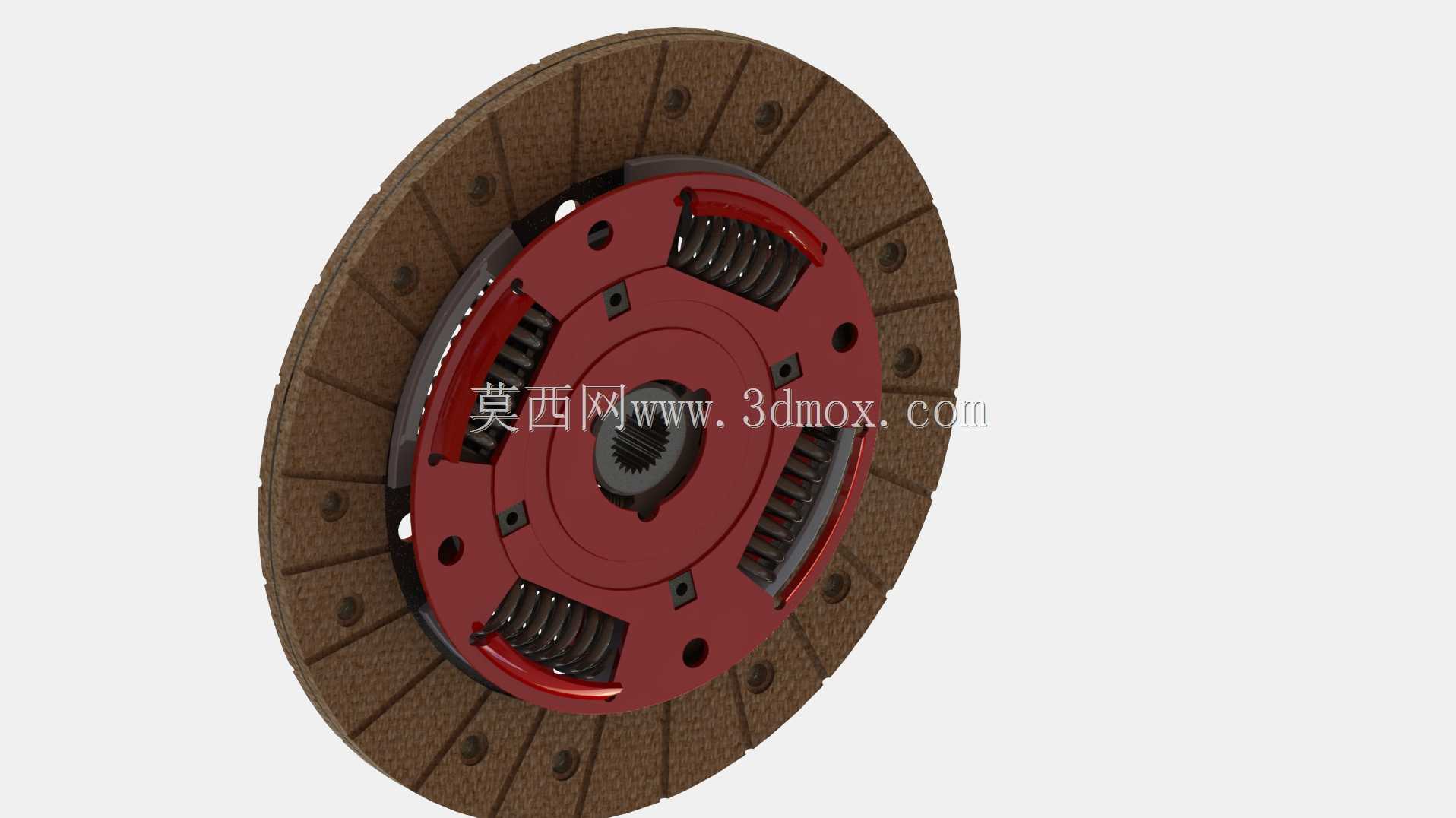

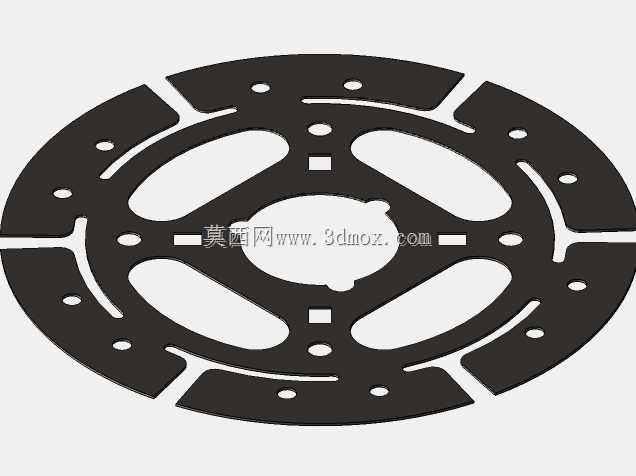

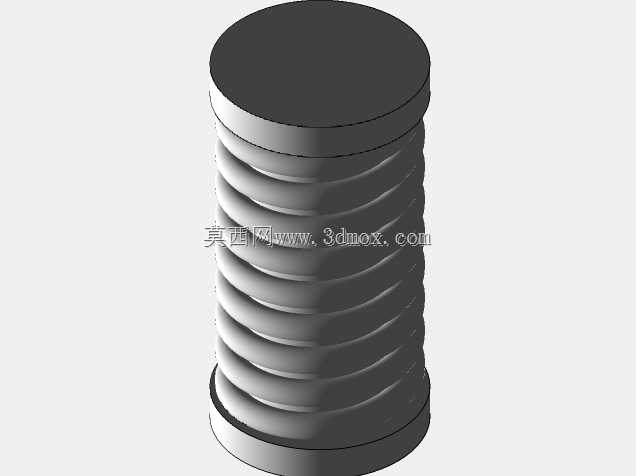

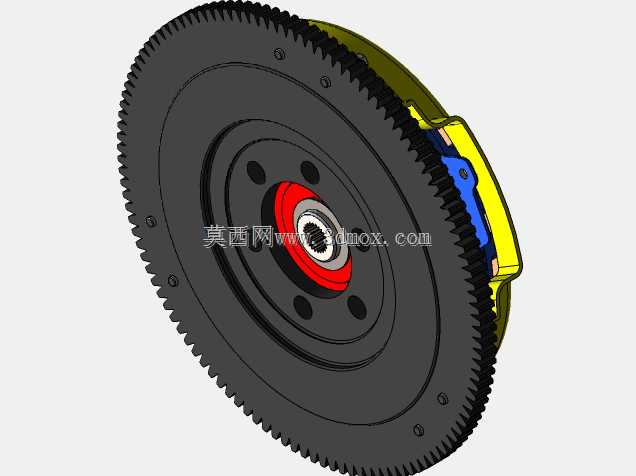

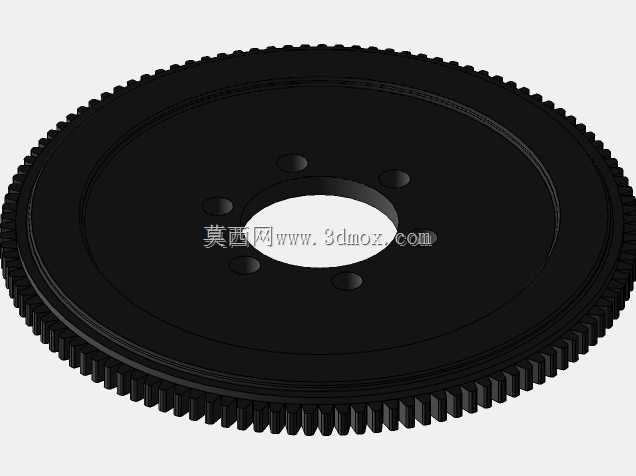

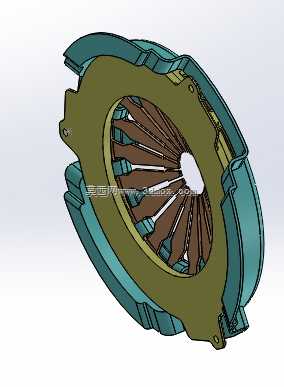

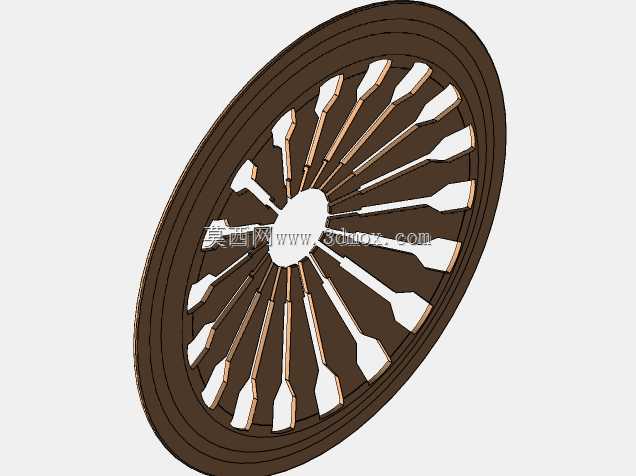

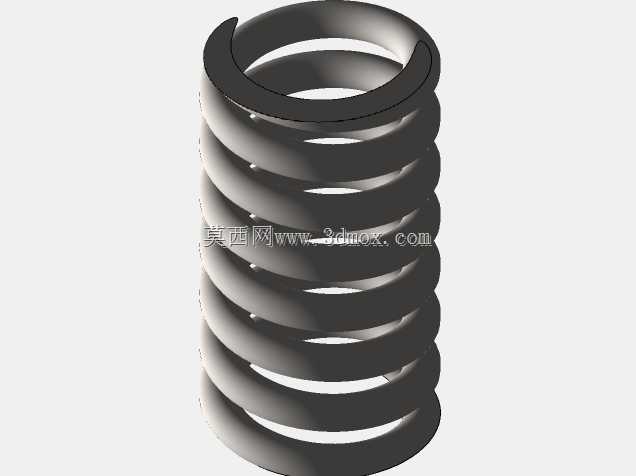

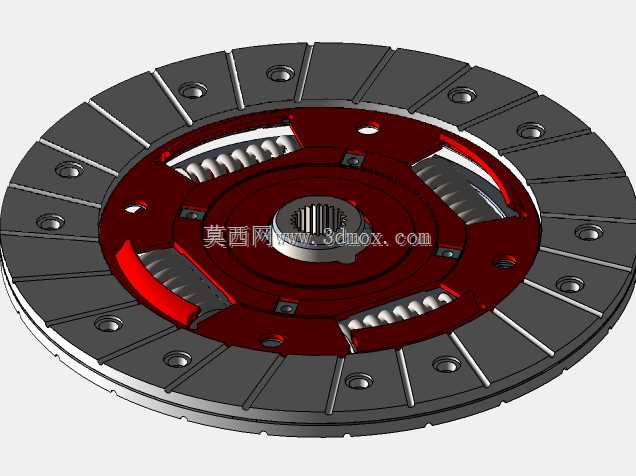

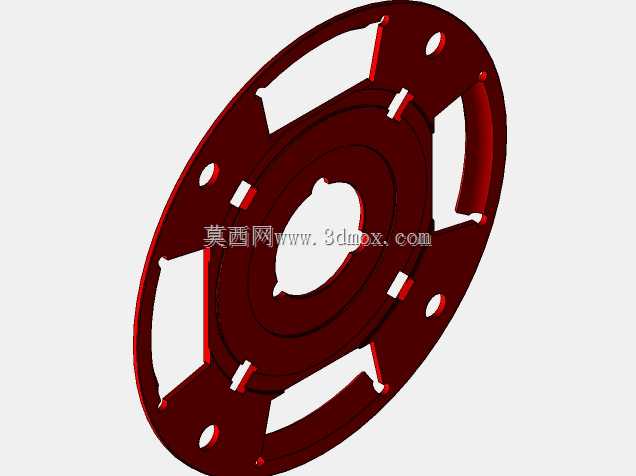

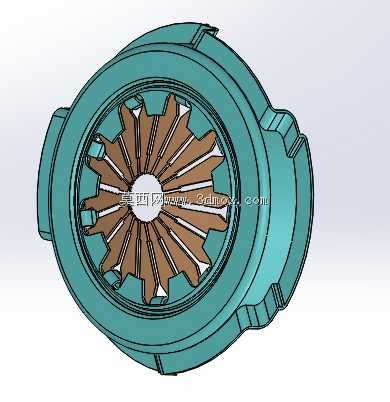

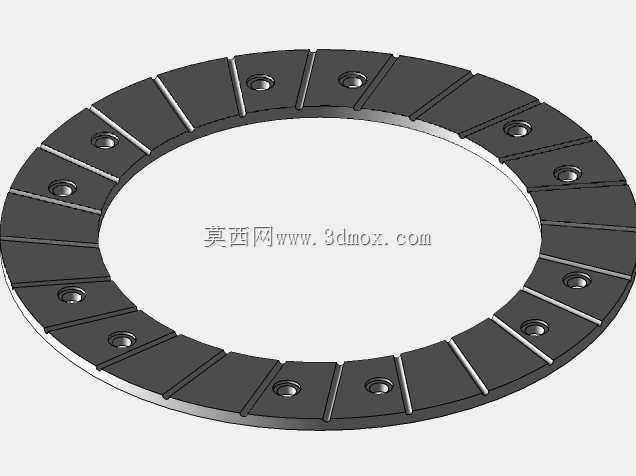

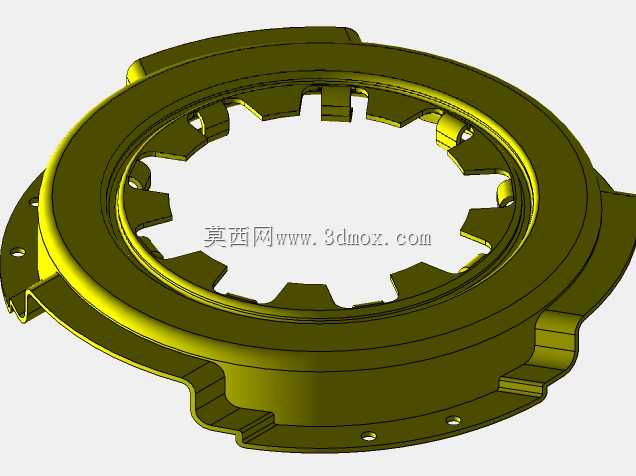

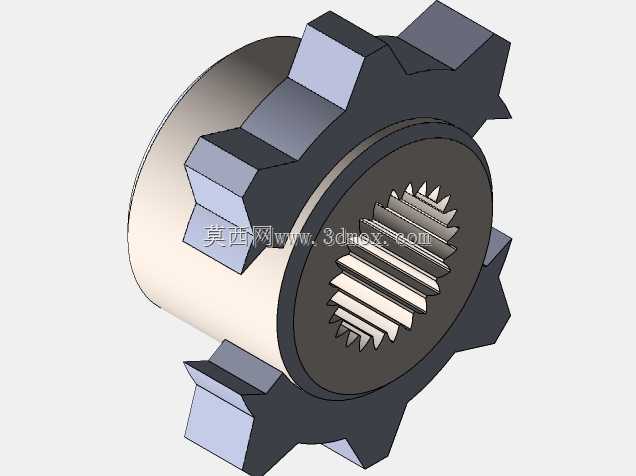

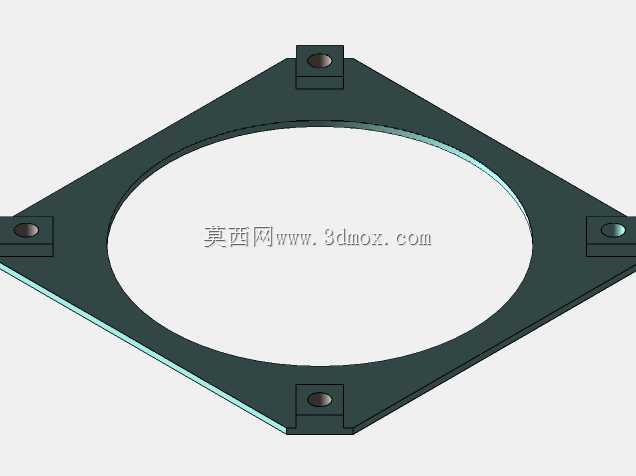

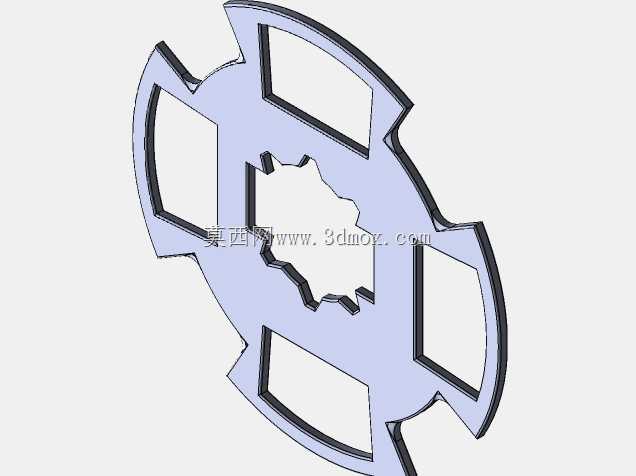

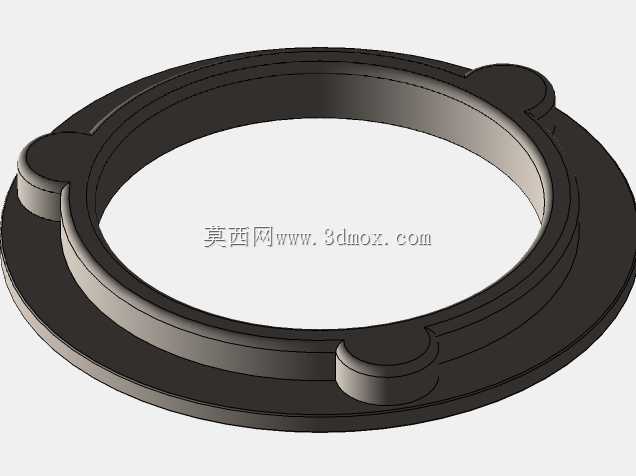

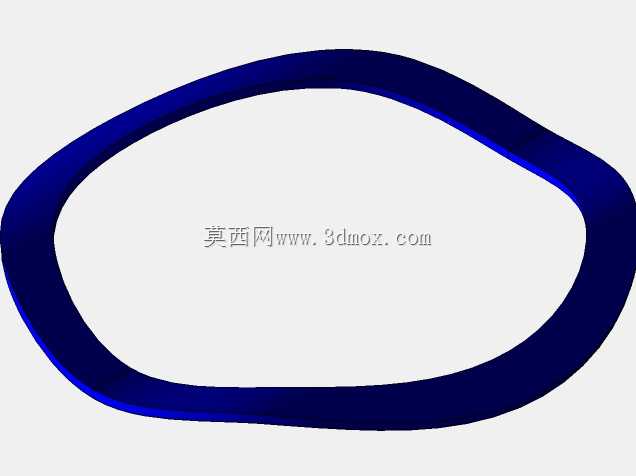

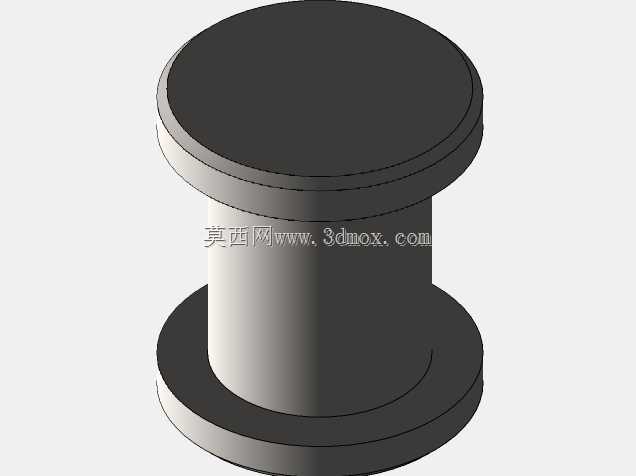

乘用车手动挡传动系统里，离合器的摩擦副烧蚀、膜片弹簧指端磨损是售后返修率居高不下的痛点，这套结构在设计阶段就围绕压盘压紧力均匀性、摩擦片热变形余量做了针对性的细节处理。压盘外缘的齿圈与飞轮端的啮合齿预留了0.12mm的侧隙，既避免热胀后齿面卡滞，又能保证启动时的扭矩传递平顺性，不会出现打齿异响。膜片弹簧的分离指端做了微弧倒角，和分离轴承接触的区域没有尖锐棱边，长期往复踩踏后不会出现应力集中导致的指端断裂，弹簧的碟形部分曲率经过反复调校，在摩擦片磨损到极限厚度时，压紧力衰减幅度控制在8%以内，不会出现踏板行程变长后打滑的问题。摩擦片的两面摩擦层采用了不对称的沟槽设计，朝向飞轮的一面沟槽更宽，能快速甩出磨屑和散热，朝向压盘的一面沟槽更密，提升静摩擦系数，两面的摩擦材料厚度差控制在0.2mm以内，避免接合时出现偏磨抖动。压盘上的三个传动凸台和离合器盖的卡槽配合间隙留了0.08mm，既允许压盘受热后轴向自由膨胀，又不会在传递大扭矩时出现旷量异响，凸台表面做了磷化处理，减少往复滑动的磨损。离合器盖的通风缺口正对压盘的散热筋，车辆行驶时的迎面风能直接吹到压盘表面，把半联动产生的热量快速带走，避免长时间爬坡后摩擦片过热碳化。从动盘的扭转减震弹簧采用了两级刚度设计，怠速工况下软弹簧吸收发动机的扭转振动，急加速时硬弹簧介入传递大扭矩，不会出现弹簧并圈后的冲击异响。
