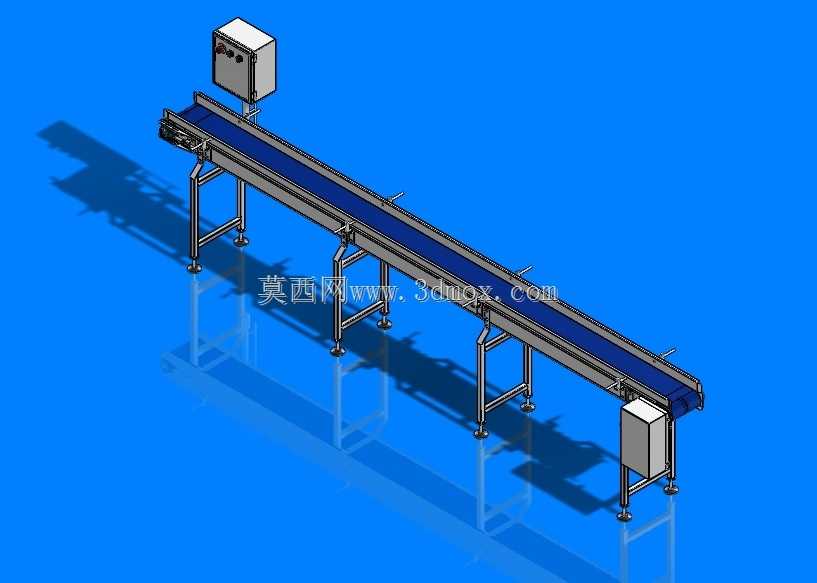

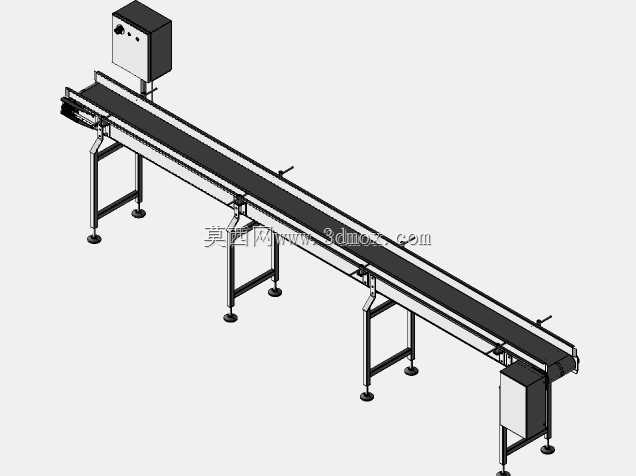

工业级PVC皮带水平输送设备结构设计

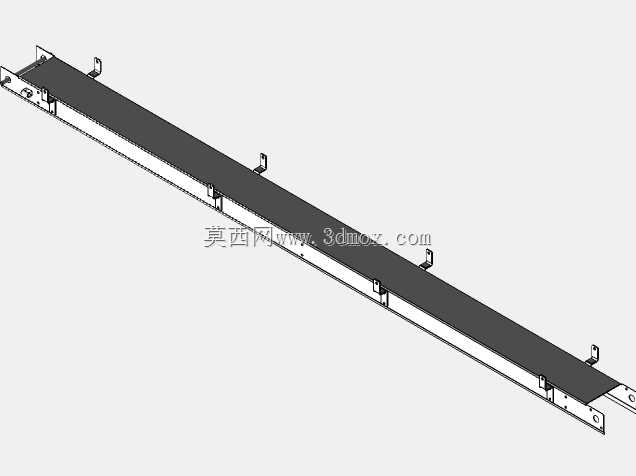

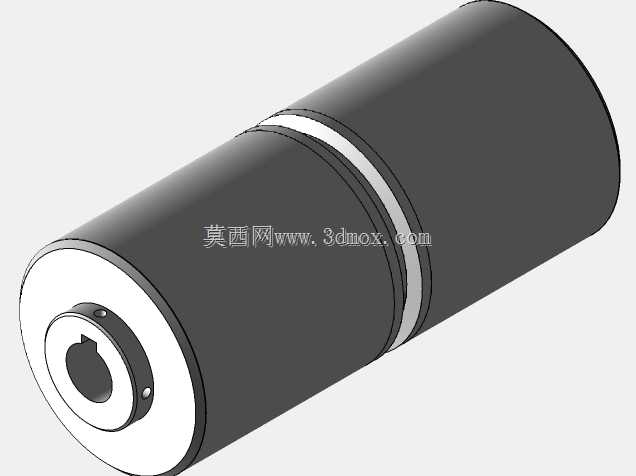

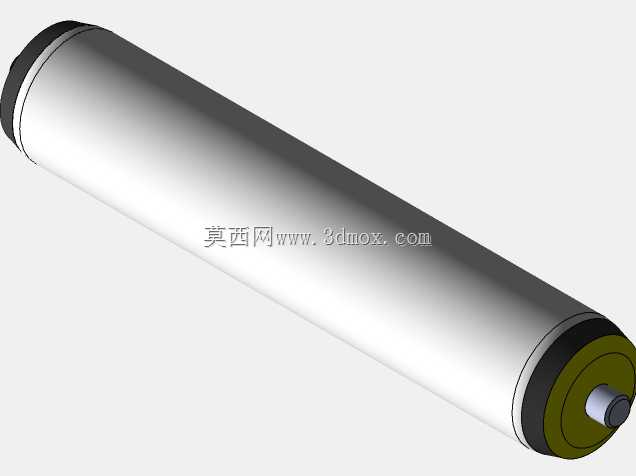

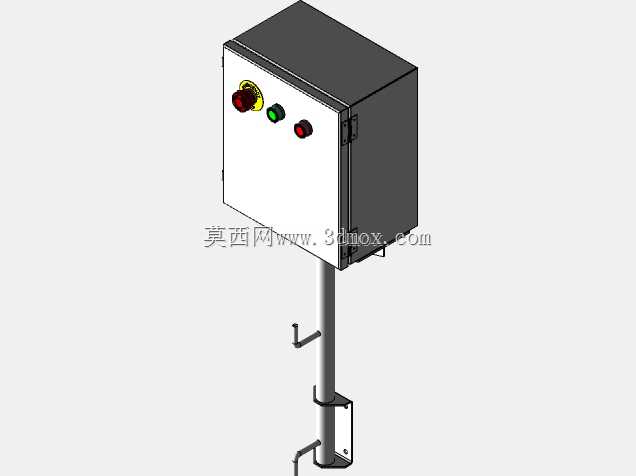

食品包装车间的PVC皮带输送线，最容易被忽略的隐患藏在支脚与机架的连接位，常规焊接支架在长期受交变载荷、地面沉降不均时，焊缝容易出现应力开裂，皮带跑偏的故障80%都源于机架初始刚性不足。这套设计里的支脚没有采用满焊固定，而是用带锁紧螺母的可调脚杯搭配螺栓连接，每根支腿与横梁的衔接处都加了三角加强筋，既抵消了皮带运行时的横向震颤，也能在现场安装时快速调整整机水平度，不用再额外切割垫片垫实机架。皮带两端的辊筒安装座做了长圆孔滑槽设计，张紧调节时不用拆卸侧护板，直接拧动端部的调节螺栓就能微调辊筒平行度，比传统的顶丝结构调节精度高0.2mm，能避免PVC皮带边缘因为长期偏磨出现的飞边、断裂问题。电控箱的安装位置特意选在进料端的侧上方，没有直接固定在皮带横梁上，而是通过独立的悬臂支架连接，隔绝皮带运行时的持续震动对接触器、接线端子的影响，防止长期震动导致的接线松脱、触点接触不良故障。机架横梁选用的是标准工业铝型材，槽位可以直接加装光电传感器、挡料机构、扫码支架等外接附件，不用后期在型材上钻孔攻丝，适配不同产线的快速改造需求。下托辊的间距设置成了400mm，刚好匹配PVC皮带在负载10kg/m时的下垂挠度，不会因为托辊过密增加不必要的运行阻力，也不会因为间距过大导致皮带下塌蹭到下方横梁。端部的驱动电机安装座做了下沉式设计，电机轴与主动辊筒的同轴度误差控制在0.1mm以内，减少联轴器的偏磨损耗，护罩的折边做了圆弧过渡，没有尖锐棱角，符合车间设备的安全防护要求。皮带表面的蓝色PVC材质耐油污、易擦拭，适配食品、日化、电子配件等多行业的轻型物料输送场景，整机所有外露紧固件都选用不锈钢材质，在潮湿的清洗工况下也不会出现锈渍污染皮带的问题。
