带托盘回流功能的双速链式输送设备

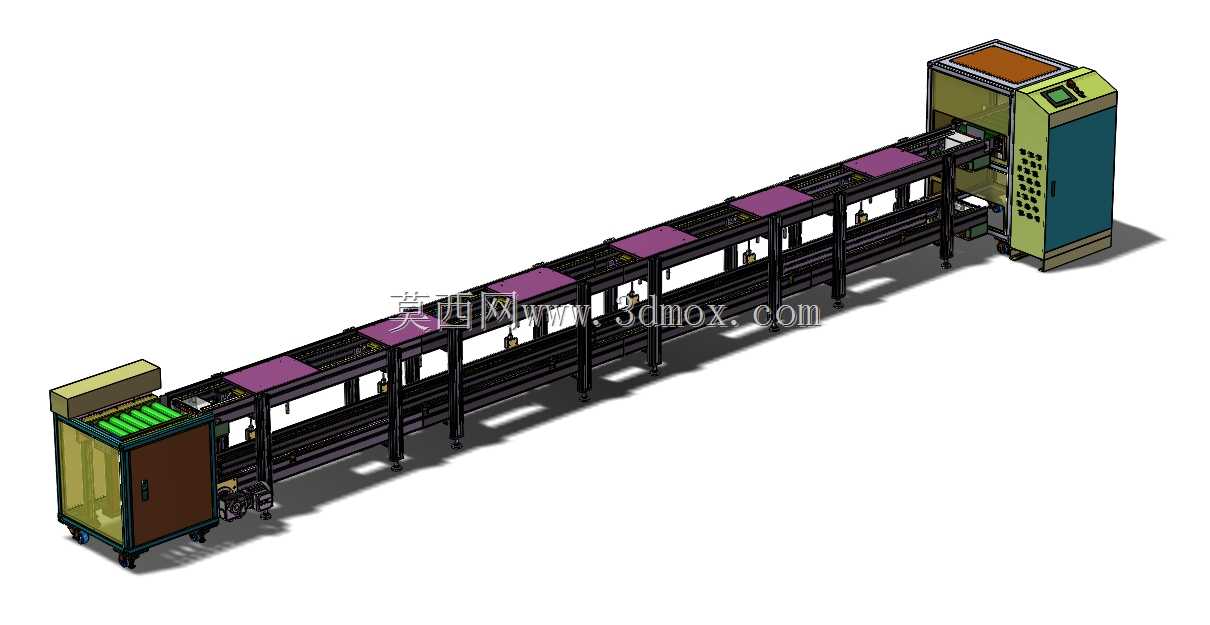

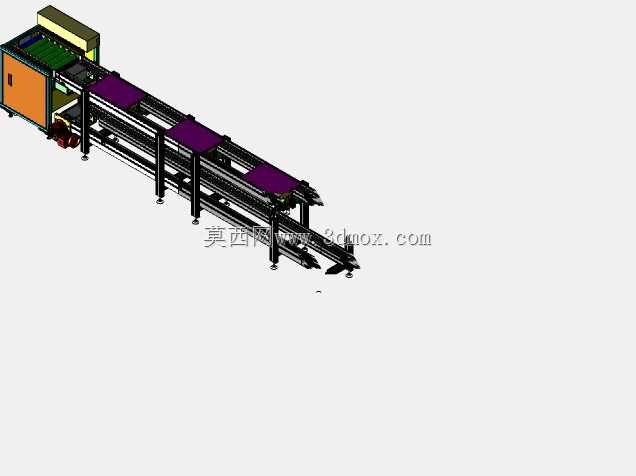

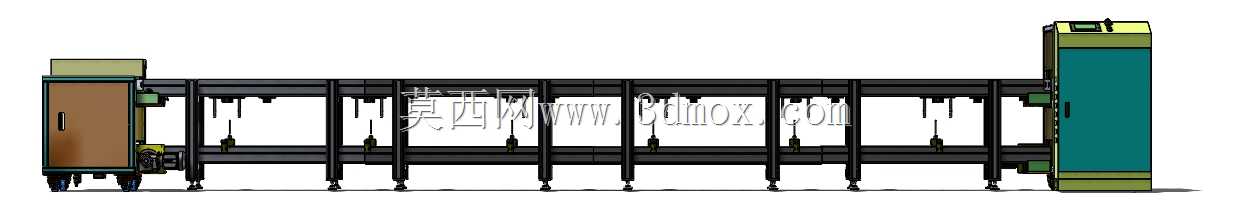

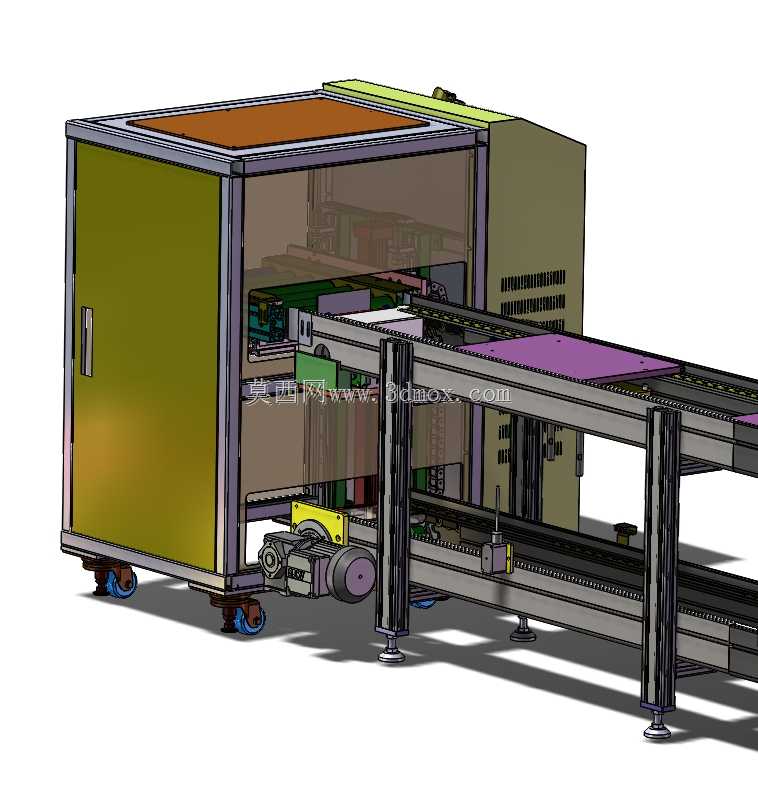

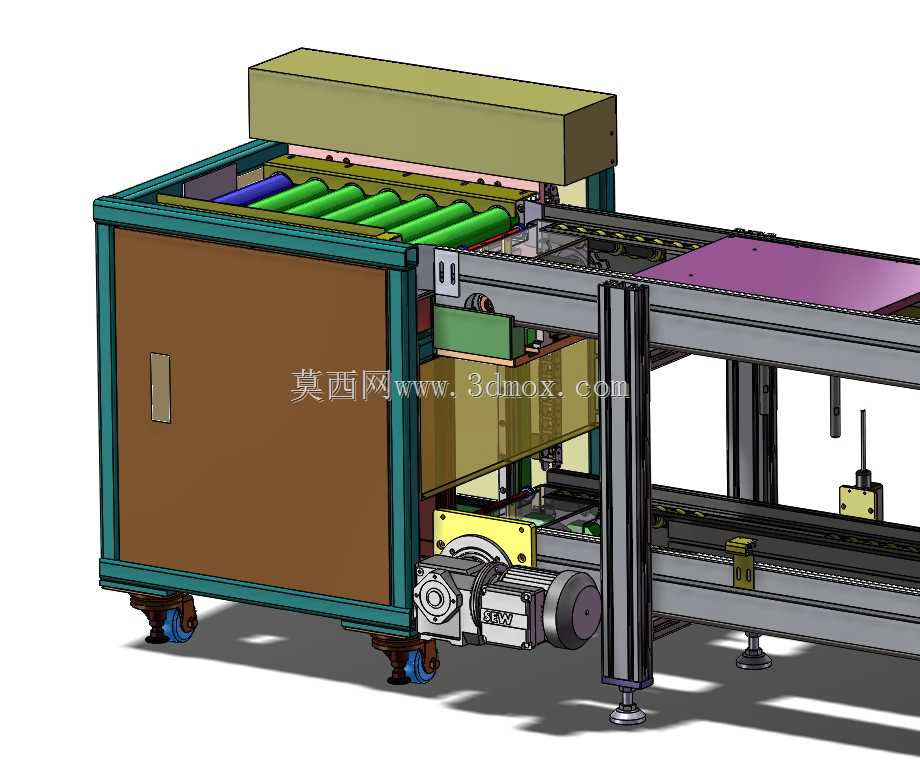

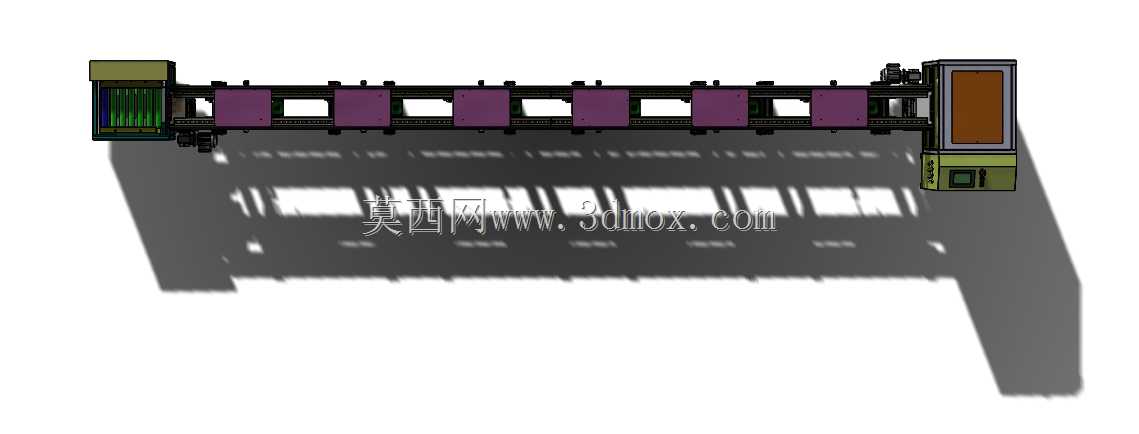

产线布局里托盘回流一直是容易被忽略的隐性成本点，很多常规输送线只考虑正向载料输送，空托盘回收要么靠人工搬运，要么额外增设平行回流线，不仅占车间横向空间，多段线体对接的公差累积还容易卡盘。这套双速链结构把回流通道集成在主输送架体内部，上下层链道共用同一组支撑铝型材，不用额外打地基做独立支架，架体整体宽度比传统双线布局窄近三分之一，对中小车间的狭长空间适配性更好。两端的升降接驳模块没有采用常见的气缸直顶结构，而是用带导向滑轨的链传动顶升，避免气缸伸出时的偏载晃动，托盘从正向链道过渡到回流层的时候，导向销和托盘底部的定位套间隙控制在0.2毫米以内，既不会因为间隙过小卡滞，也不会因为间隙过大让托盘移位掉道。双速链的张紧结构藏在架体两端的护罩内部，不用拆开链道盖板就能从侧面调节张紧度，日常维护的时候不用停线太久，张紧座的调节螺杆做了防松卡槽，设备长期运行不会因为链条震动出现张紧力衰减。链道上的托盘挡块没有用统一的固定式挡块，每个工位对应的挡块高度差控制在1毫米，配合链条本身的差速特性，载料托盘走到工位时能平稳减速停靠，不会因为惯性撞击挡块导致托盘上的工件偏移。两端的驱动柜做了下沉式布线，所有线缆都走架体内部的线槽，不会露在链道旁边积灰，柜门上的散热孔开在侧面而非正面，避免车间里的切削液、灰尘直接飘进柜内沾到电气元件上。回流层的链条和正向层用同规格的耐磨尼龙滚子，运行噪音比钢制滚子低15分贝左右，长时间连续运行也不会因为滚子磨损出现链条跳齿的问题，托盘在回流层空载移动时，链条的支撑导轨贴了超高分子量聚乙烯耐磨条，不用频繁涂抹润滑油，也不会因为金属摩擦产生铁屑污染车间环境。
