SNL509剖分式滚动轴承座三维设计

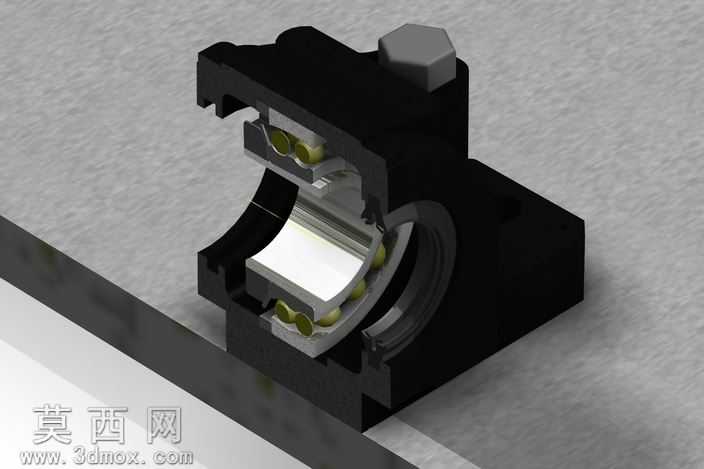

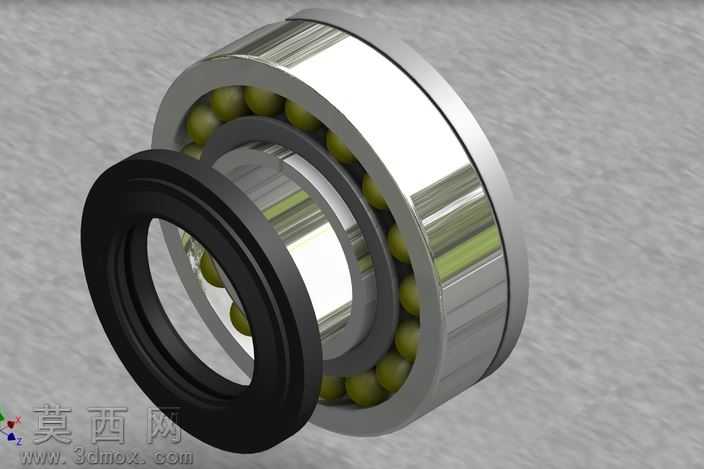

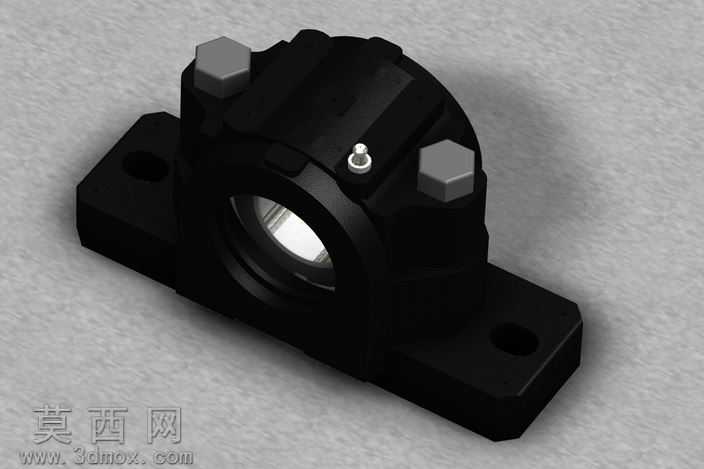

本作品为SNL509型号剖分式轴承座的三维建模设计成果，建模过程严格遵循SKF SNL系列轴承座的标准尺寸规范，采用自底向上的装配建模思路完成整体结构搭建。建模初期先梳理轴承座的核心组成结构：包含带安装底座的下座体、可拆卸上盖、六角紧固螺栓、注油润滑嘴四个核心部件，各部件单独建模后通过同轴、重合、面贴合等标准装配约束完成整体组装，确保各部件的配合间隙符合实际工业装配公差要求。材质与渲染环节，针对轴承座铸铁基体赋予哑光黑色铸铁材质，调整材质粗糙度参数还原铸造成型的哑光磨砂质感，对六角螺栓、注油嘴等金属加工件赋予镀锌钢材质，添加轻微金属反光与边缘倒角高光效果，渲染时采用柔和侧光打光，突出轴承座的结构轮廓与部件分模线细节，同时还原安装底座螺栓孔、轴承安装内孔的边缘倒角特征，避免模型出现生硬棱角。结构设计上，完整还原SNL系列轴承座的典型特征：底部为带两个长圆形安装孔的方形安装底座，可适配一定范围的安装位置调整，座体中部为适配对应型号调心轴承的半圆内孔，上下座体结合面设置精准定位止口保证装配同轴度，上盖预留标准规格的注油嘴安装螺纹孔，用于轴承运行过程中的润滑脂加注，两个对称布置的内六角紧固螺栓用于实现上下座体的锁紧固定，整体结构完全匹配工业现场SNL509轴承座的实际使用形态，可用于机械设计装配选型、教学演示、虚拟装配仿真等场景。建模过程中对所有倒角、圆角、安装孔等细节特征做了精细化处理，未出现特征缺失或结构失真问题，各部件的尺寸比例严格对照官方样本参数设置，保证模型的工程实用性。
