火管水管组合式工业蒸汽锅炉三维模型

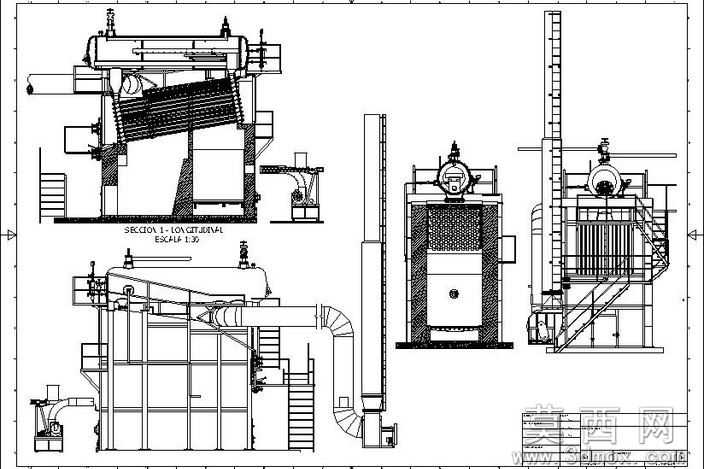

本作品为火管水管组合结构的工业蒸汽发生锅炉三维建模成果，建模过程严格遵循工业锅炉的实际设计逻辑，先完成整体热力系统的框架搭建，再逐层细化各功能模块的结构细节。建模阶段首先还原了锅炉的核心主体：采用耐火砖砌筑的炉膛主体结构，精准还原了砖层的排布肌理与砌筑接缝细节，同时对炉膛的检修门、观察孔、清灰口等附属结构做了等比例复刻，保证结构的完整性与真实感。随后完成管路系统的建模，包含大口径烟气输送管道、蒸汽输出管路、水循环管路，所有管路的弯头、变径、法兰连接节点都按照工业管道安装规范进行建模，还原了管道的支撑结构与走向逻辑，清晰呈现烟气流向与汽水循环的路径。针对锅炉配套的辅机设备，建模时还原了送风机、引风机、给料装置、顶部操作平台与安全护栏的结构，操作平台的格栅踏板、护栏的立杆与横杆连接细节都做了精细化处理，爬梯的踏步间距、护栏高度都符合工业安全设计规范。材质渲染阶段，为耐火砖墙体赋予了带有粗糙肌理的耐火砖材质，还原了高温使用后的色泽变化；金属管道与设备壳体区分了不同材质表现，高温段管道做了氧化质感的金属材质，常温辅机设备采用哑光工业漆材质，平台护栏采用醒目的安全黄漆材质，烟囱部分做了深色防腐涂层材质表现，不同材质的粗糙度、反光度参数都经过反复调试，让渲染效果贴近真实工业场景的视觉感受。结构设计上清晰呈现了该类锅炉的工作逻辑：燃料在炉膛内燃烧释放热量，通过水管与火管的复合换热结构完成热量传递，烟气经过换热段后通过烟道进入除尘环节，最终经烟囱排出，整套模型完整还原了从燃料输入、燃烧换热、蒸汽输出到烟气排出的全流程结构，可用于工业锅炉的结构教学、方案展示、安装模拟等场景，建模过程中对各部件的装配关系做了严谨校验，保证所有部件无干涉、连接逻辑符合实际工业设备的装配要求，细节处还原了设备的检修口、阀门、仪表安装位等实用结构，让模型兼具展示性与工程参考价值。
